Bau eines konventionellen Brunnens mit einem Kunststoffrohr

Um Grundwasser für die Hauswasserversorgung oder die Bewässerung zu gewinnen, ist der Bau eines herkömmlichen Brunnens mit Kunststoffrohren eine wirtschaftliche und nützliche Methode. Im Gegensatz zu herkömmlichen Brunnen aus Stahl oder Beton sind Kunststoffrohre korrosionsbeständig, langlebig und einfach zu verlegen.

Zunächst wird ein geeigneter Standort für den Brunnen ausgewählt, in der Regel in Übereinstimmung mit den örtlichen Gesetzen und geologischen Untersuchungen. Mit Hilfe von Spezialgeräten wird der Bohrvorgang gestartet, sobald der Standort festgelegt ist. Der Grundwasserleiter, eine natürlich vorkommende Wasserschicht unter der Oberfläche, wird durch Bohren eines Lochs in die Erde bis zur gewünschten Tiefe erreicht.

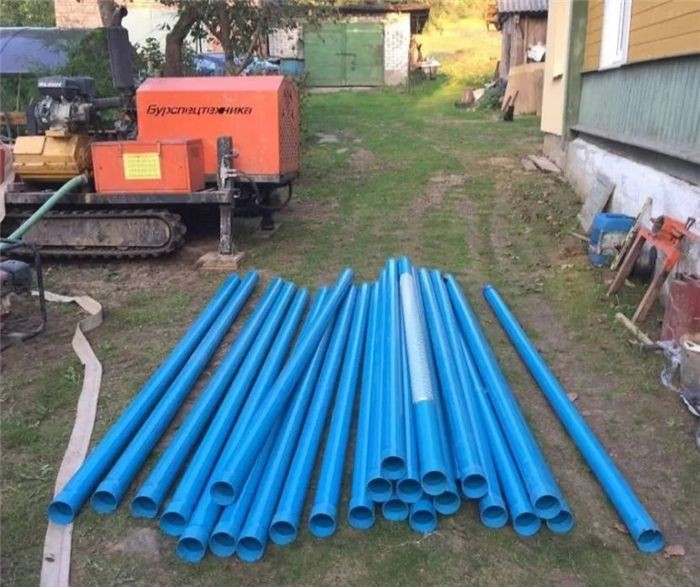

Nach dem Bohrvorgang wird ein PVC (Polyvinylchlorid)-Kunststoffmantelrohr in die Öffnung eingesetzt. PVC-Rohre werden aufgrund ihrer Langlebigkeit und ihrer Widerstandsfähigkeit gegenüber chemischen Reaktionen bevorzugt, was dazu beiträgt, die Integrität der Brunnenstruktur im Laufe der Zeit zu erhalten. Indem das Futterrohr Verunreinigungen fernhält, verhindert es, dass der Brunnen zusammenbricht und trägt dazu bei, dass das Wasser weiterhin sauber bleibt.

Der Ringraum, der das Mantelrohr umgibt, wird in der Regel mit Kies oder einem anderen geeigneten Material gefüllt, sobald es fest sitzt. Dieser Schritt trägt dazu bei, den Brunnen zu stabilisieren, indem er verhindert, dass die Wände zusammenbrechen, und ermöglicht, dass das Wasser ungehindert in das Rohr fließen kann. Um zu verhindern, dass Schadstoffe von der Oberfläche in das Grundwasser gelangen, muss der Ringraum ordnungsgemäß abgedichtet werden.

Um den Brunnen vor Schmutz, Insekten und anderen äußeren Einflüssen zu schützen, wird schließlich eine Brunnenkappe auf das Futterrohr gesetzt. Darüber hinaus bietet die Kappe einen Zugang für die regelmäßige Wartung und Prüfung der Wasserqualität. Häufige Wartung garantiert, dass der Brunnen weiterhin effektiv arbeitet und sauberes, sicheres Wasser für die vorgesehenen Zwecke liefert.

Werkstoffe

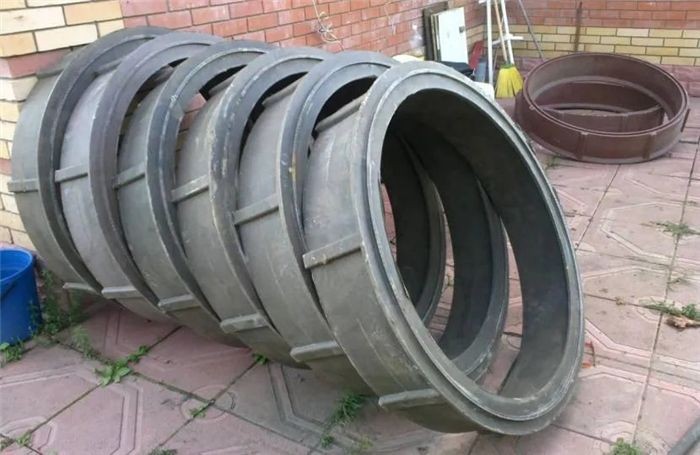

Ein Brunnen aus Stahlbeton kann vollständig durch eine Struktur aus Wellrohren mit großem Durchmesser ersetzt werden. Polymerprodukte mit den folgenden Zusammensetzungen können unter wasserbezogenen Bedingungen verwendet werden:

• Polyvinylchlorid (PVC). Hat gute Leistungseigenschaften bei hoher Belastung. Durch die besondere Struktur des Polymers ist PVC praktisch nicht verformbar und mechanisch belastbar. Für Trinkwasserquellen werden PVC-Rohre verwendet (ohne Weichmacher, unschädlich für den Körper).
• Polyethylen niedriger Dichte (HDPE). Kunststoff geht keine Wechselwirkung mit dem Wasser ein, er nimmt keinen schlechten Geschmack an. Polyethylen ist sehr plastisch, ändert seine Leistungseigenschaften bei Minustemperaturen nicht und wird nicht beschädigt, wenn Wasser gefriert.
• Polymer-Sand-Verbund. Die garantierte Nutzungsdauer für Kaltwasser beträgt 50 Jahre. Produkte aus Polymersand sind stabiler als ihre Pendants aus Beton und haben eine hohe Chemikalien- und Korrosionsbeständigkeit.

Einsatzgebiete

Traditionelle Baumaterialien wurden durch Kunststoffprodukte ersetzt. Sie können in den folgenden Wirtschaftsbereichen eingesetzt werden:

• Hauptrohrleitungen. Verschiedene Drehdurchführungen, Inspektions- und Überlaufbrunnen, die zur Überwachung des Zustands der Systeme eingesetzt werden.
• Trinkbrunnen. Die Struktur der Brunnenwände aus Kunststoffrohren verhindert das Versickern von Bodenwasser. Für die Verlegung werden Wellrohre mit einem bestimmten Durchmesser verwendet.
• Brunnen der autonomen Wasserversorgung. Polymer-Mantelrohre und Kunststoff-Senkkästen sind ein erfolgreiches und kostengünstiges Mittel, um die Betriebsfähigkeit eines Brunnens zu erhalten. Eine gängige Lösung ist ein abessinischer Brunnen mit Polymerwänden.
• Kanalisationsschächte (für Regenwasserkanäle). Das Polymer ist resistent gegen aggressive Bodensubstanzen, Schmutz bleibt auf der glatten Oberfläche nicht haften, die Rohre verschlammen nicht.

Größenbereich und Ringsteifigkeit

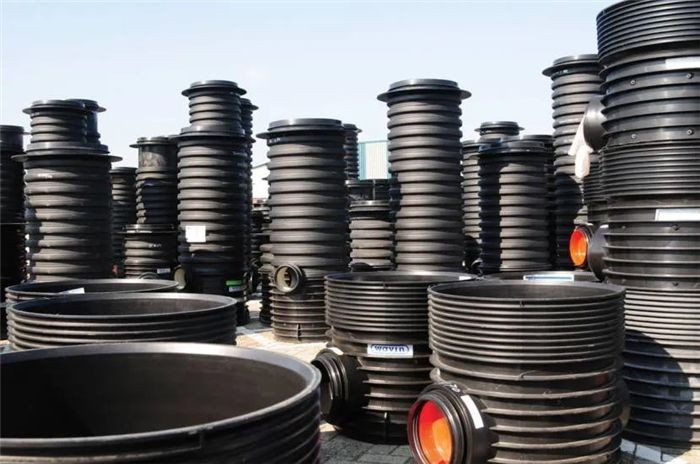

Die Industrie bietet Brunnenrohre aus verschiedenen Polymeren und mit unterschiedlichen Durchmessern an; einige Größen sind für Bohrungen und den Bau von Brunnen im privaten Bereich nützlich. Ein Produkt, das einen Durchmesser von mehr als fünfzig Zentimetern hat, wird als großes Rohr bezeichnet. Produkte mit einem Durchmesser von 60-200 cm werden in der Regel für die Verlegung von Trinkwasserquellen ausgewählt; für Brunnen können Produkte mit einem Durchmesser von bis zu 15 cm verwendet werden.

Kunststoffrohre werden praktischerweise nicht nach dem Durchmesser, sondern nach der in Grad ausgedrückten Ringsteifigkeitsklasse (SN) eingeteilt. Die Rohre werden in die folgenden Klassen eingeteilt, je nach ihrer Fähigkeit, die statischen und dynamischen Auswirkungen des Bodens zu tolerieren:

• SN2. Die Rohre werden bis zu einer Tiefe von 2 m im Boden verlegt. In dieser Klasse sind Durchmesser von 600, 900, 1500 mm erhältlich.
• SN4. Mögliche Verlegetiefe erhöht sich auf 4 m. Mögliche Durchmesser: 680, 970, 1600 mm.
• SN6. Rohre können in einer Tiefe von 4-6 m verlegt werden, der Querschnitt erhöht sich auf 700, 1000, 1800 mm.
• SN8. Tiefe 6-8 m, Querschnitt 700, 1000, 1800 mm.
• SN12. Rohre mit einer solchen Ringsteifigkeit behalten ihre Leistungsmerkmale in einer Tiefe von 8-12 m, ihre Größe erhöht sich auf 850, 1300, 2400 mm.

• SN14. Maximale Verlegetiefe 12-16 m, entsprechende Durchmesser: 850, 1300, 2400 mm.

Die Art des Bodens in dem Gebiet, in dem der Bau geplant ist, bestimmt, welche Steifigkeitsklasse verwendet wird. Die gängigsten Steifigkeitsklassen für Produkte aus PVC und PP sind SN4 und SN8, während SN8 und SN16 für gewellte Produkte verwendet werden.

Vor- und Nachteile von Kunststoffprodukten

Brunnen auf Polymerbasis weisen eine lange Lebensdauer auf, aber das ist nicht ihr einziger Vorteil. Die folgenden Eigenschaften machen Kunststoffrohre mit großem Durchmesser ideal für Brunnen:

• Erschwingliche Kosten für die Materialien. In Verbindung mit einer langen Lebensdauer (50-60 Jahre) ist die Verwendung von Kunststoff eine der attraktivsten Optionen.
• Vielfältigkeit. Aus Kunststoff werden Produkte in verschiedenen Größen und Formen hergestellt, nicht nur Rohre, sondern auch Senkkästen, Luken, Einsätze, Dichtungen, Manschetten.
• Strukturelle Festigkeit. Die Kombination aus der Elastizität des Kunststoffs und der Ringsteifigkeit der Rohre trägt dazu bei, dem Bodendruck standzuhalten und gleichzeitig die Dichtheit zu gewährleisten.

• Geringes Gewicht. Das durchschnittliche Kunststoffrohr wiegt 40-55 kg (zum Vergleich: ein Stahlbetonring wiegt 300-600 kg oder mehr). Dies vereinfacht den Transport und den Einbau erheblich; es sind keine speziellen Geräte erforderlich, was das Baubudget reduziert.
• Dichtheit. Kunststoff nimmt im Gegensatz zu Beton kein Wasser auf. Für die Verbindung der Elemente wird ein Gewinde (oder Nut und Feder) verwendet; die Konstruktion ist wasserdicht, es ist keine zusätzliche Abdichtungsschicht erforderlich. Die Verbindungsnähte von Stahlbetonringen verlieren mit der Zeit ihre Dichte.
• Chemische und biologische Inertheit. Kunststoff geht keine chemischen Reaktionen mit Bodenelementen ein, unterliegt nicht der Korrosion, behindert die Entwicklung von Mikroorganismen und verschmutzt nicht das Trinkwasser.
• Unprätentiösität. Kunststoff hält jahreszeitlichen Temperaturschwankungen stand, ohne dass sich die Betriebsparameter ändern, die Wände der Konstruktion müssen nicht gewartet werden.

Einige Einschränkungen bei der Verwendung von Kunststoffrohren lassen sich auf ihre Schwächen zurückführen. Obwohl sie sehr stabil sind, raten Experten davon ab, sie in hebenden Böden zu verwenden. Wie jedes andere Objekt muss auch ein gut gebauter Kunststoff regelmäßig gewartet werden, z. B. durch Reinigung der Unterseite und vorbeugende Wartung der Pumpe. Eine Abdeckung schützt den Brunnenhals vor äußeren Verunreinigungen wie Müll und Regenwasser.

Die Vorgehensweise beim Bau eines herkömmlichen Brunnens

Der Bau eines Polymerschachtbrunnens in Eigenregie ist eine einfache Aufgabe. Zunächst wird der Standort des künftigen Brunnens auf dem Grundstück ausgewählt (hydrologische Daten sind die zuverlässigste Quelle für diese Informationen). Dann wird anhand dieser Daten (Grundwassertiefe) ein Rohr in der erforderlichen Länge gekauft.

Für den Bau werden Produkte mit doppelten Wänden aus gewelltem Material und einem Durchmesser von mindestens 40 cm gewählt. Es muss ein Kunststoffrohr mit großem Durchmesser für einen Brunnen vorbereitet werden. Der untere Teil des Brunnens (der auf den Boden sinkt) wird wie folgt behandelt:

• Bohren Sie mehrere Löcher über die gesamte Fläche bis zu einer Breite von 50 cm vom unteren Rand (verwenden Sie einen Bohrer mit einem Durchmesser von 7-8 mm). In den Vertiefungen der Riffelung wird eine Perforation vorgenommen.

• Der perforierte Bereich wird mit zwei Lagen Geotextil umwickelt. Anstelle von Geotextilien können Sie auch ein Filtergewebe (ein spezielles Polymermaterial für Brunnen) verwenden. Die Wicklung wird mit Draht gesichert.

Bei der Bearbeitung der Grubenanlage wird die folgende Reihenfolge eingehalten:

• Graben Sie eine Grube bis zur geschätzten Tiefe (bis zum Grundwasserleiter). Sie können von Hand graben oder einen breiten Bohrer verwenden. Der Durchmesser des Schachtes sollte den Durchmesser des Rohres um 10-15 cm übersteigen.
• Der Boden des Schachtes ist mit Schotter mittlerer Körnung bedeckt, Schichtdicke 15 cm.
• Das Rohr wird mit dem perforierten Ende nach unten in den Schacht abgesenkt, so dass es mittig ausgerichtet auf dem Boden aufliegt.

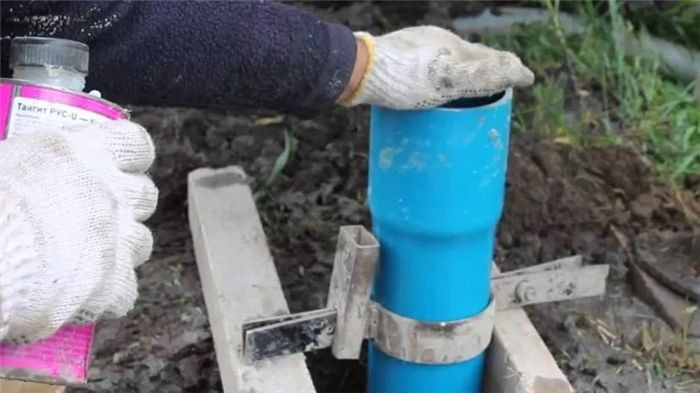

• Die Nähte zwischen den einzelnen Elementen werden nach dem Anschluss an das Gewinde zusätzlich mit Silikondichtmasse behandelt.
• Zwischen den Schachtwänden und dem Rohr ist ein Spalt vorhanden, der mit Sand bedeckt ist.
• Wenn die Länge der Kunststoffkonstruktion richtig berechnet wird, verbleibt etwa 1 m Rohr über der Oberfläche. Die Plattform wird mit Beton gefüllt; die Wände werden mit Schaumstoff oder Polystyrolschaum isoliert. Nach Abschluss der Arbeiten wird die Abdeckung montiert.

• Um den Wasserdurchfluss zu erhöhen, wird eine Pumpe in den Brunnen getaucht und das Wasser eine Zeit lang abgepumpt. Um die Filterung und die Wasserqualität zu verbessern, können Sie zusätzlich eine Schicht aus Sand und Kieselsteinen auf dem Boden anbringen.

Instandsetzung eines alten Brunnens

Wenn die Sanierung oder Reparatur einer bestehenden Stahlbetonstruktur notwendig wird, sind Polymerrohre für einen Trinkwasserbrunnen sehr nützlich. Bei einem alten Brunnen können Probleme auftreten. Zum Beispiel kann der Wasserdurchfluss nachlassen, oder es kann Bodenwasser durch die Stahlbetonringe sickern, weil sie sich verschieben.

In diesem Fall kann der Betrieb der alten Quelle mit Hilfe von Polymerrohren wiederhergestellt werden. Die Stahlbetonkonstruktion kann entweder entfernt werden oder an Ort und Stelle bleiben (sofern sie die Installationsarbeiten nicht behindert). Bei der Reparatur wird folgendermaßen vorgegangen:

• Kauf von Rohren mit einem Durchmesser, der kleiner ist als der Durchmesser der bestehenden Struktur.
• Der Boden wird gereinigt, die Filterschicht wird ausgetauscht und gegebenenfalls vertieft.
• Eine Kunststoffhülse wird in den Schacht gesenkt und in der Mitte ausgerichtet.
• Der Spalt zwischen Kunststoff und Beton wird mit feinem Kies und Sand aufgefüllt. Manchmal ist es empfehlenswert, die Lücken mit Beton zu füllen.

• Am Boden wird ein Filter installiert: sauberer Sand, Schotter (oder z. B. Kieselsteine) werden in Schichten von 10-15 cm aufgeschüttet.

Es gibt mehrere Möglichkeiten, die einzelnen Komponenten eines Kunststoffschachts für ein Bergwerk oder einen Brunnen zu verbinden:

• Schweißen mit einem Extruder (ein spezielles Werkzeug, das Kunststoff schmilzt).
• Behandeln Sie die Verbindungen mit Montagekitt.
• Die Ringe werden mit Gummidichtungen und Fittings geeigneter Größe verbunden.

Betrachten Sie den reparierten Brunnen im Video unten:

Eine sinnvolle und wirtschaftliche Methode zur Grundwassergewinnung ist der Bau eines herkömmlichen Brunnens mit Kunststoffrohren. Kunststoffrohre sind leicht und einfacher zu handhaben als Stahl oder Beton, die bei herkömmlichen Methoden verwendet werden und schwere Materialien erfordern. Sie sind daher ideal für Heimwerker oder diejenigen, die die Baukosten senken wollen.

Die Langlebigkeit und Korrosionsbeständigkeit von Kunststoffrohren sind zwei ihrer Hauptvorteile. Im Gegensatz zu Alternativen aus Metall haben sie eine längere Lebensdauer, da sie nicht zu Rost oder Verfall neigen. Aufgrund ihrer Langlebigkeit sind weniger Wartungsarbeiten erforderlich und es treten weniger Probleme mit verunreinigtem Wasser auf, was zu einer zuverlässigen Wasserversorgung über viele Jahre hinweg führt.

Der eigentliche Bauprozess ist nicht allzu kompliziert. Der Brunnenschacht wird zunächst auf die entsprechende Tiefe gebohrt, wobei darauf zu achten ist, dass er unterhalb des Grundwasserspiegels liegt. Danach werden die Kunststoffrohre eingelegt und befestigt, so dass eine starke Ummantelung entsteht, die die Brunnenwände vor dem Einsturz bewahrt. Um die Stabilität zu gewährleisten und den freien Durchfluss des Wassers in den Brunnen zu ermöglichen, werden die Zwischenräume zwischen dem Rohr und den Brunnenwänden häufig mit Kies oder Sand aufgefüllt.

Außerdem sind Kunststoffrohre flexibel, so dass notwendige Anpassungen während des Einbaus vorgenommen werden können. Aufgrund ihrer Flexibilität können Teile des Rohrs ohne größeren Aushub ersetzt werden, was Reparaturen erleichtert. Kunststoffrohre können an verschiedenen geografischen Standorten eingesetzt werden, da sie auch in kälteren Klimazonen weniger anfällig für Frostschäden sind.

Zusammenfassend lässt sich sagen, dass der Bau eines herkömmlichen Brunnens mit Kunststoffrohren eine Kombination aus Erschwinglichkeit, Haltbarkeit und einfacher Installation darstellt. Unabhängig von der Anwendung – Wohngebäude, Landwirtschaft oder Industrie – bietet diese Technik eine zuverlässige Wasserversorgung mit geringen Umweltauswirkungen und geringem Wartungsbedarf. Kunststoffrohrbrunnen sind auch bei fortschreitender Technologieentwicklung immer noch eine sinnvolle Option für den effektiven Zugang zu Grundwasserressourcen.

In diesem Beitrag sehen wir uns an, wie man einen traditionellen Brunnen mit Kunststoffrohr baut. Ein kostengünstiger und langlebiger Ersatz für herkömmliche Materialien wie Metall oder Beton sind Kunststoffrohre. Wir gehen auf die Einzelheiten des Bohrens und der Installation des Brunnens ein und heben dabei die Vorteile von Kunststoffrohren hervor, wie z. B. ihre einfache Installation und Korrosionsbeständigkeit. Die Kenntnis dieser Methode kann Ihnen helfen, fundierte Entscheidungen für Ihre Bau- oder Renovierungsprojekte zu treffen, egal ob Sie einen alten Brunnen ersetzen oder einen neuen bauen möchten.
