Rampen für Rollstuhlfahrer

Barrierefreiheit für alle ist ein wesentlicher Bestandteil zeitgemäßen Bauens und Umgestaltens. Rollstuhlrampen sind unerlässlich, um sicherzustellen, dass Bereiche für Menschen mit Mobilitätseinschränkungen zugänglich und nutzbar sind. Der Einbau von Rampen in ein öffentliches, privates oder gewerbliches Gebäude ist ein wichtiger erster Schritt, um einen Raum zu schaffen, in dem sich Menschen frei und sicher bewegen können.

Es gibt verschiedene Überlegungen, die man anstellen sollte, wenn man über die Installation einer Rollstuhlrampe nachdenkt. Wichtige Faktoren, die sich auf die Wirksamkeit und Sicherheit der Rampe auswirken, sind ihre Neigung, die Materialien, aus denen sie besteht, und die individuellen Bedürfnisse der Benutzer. Die Funktionalität und Langlebigkeit der Rampe wird durch eine sorgfältige Planung und die Einhaltung der Vorschriften gewährleistet.

Das Design der Rampe sollte nicht nur die Zweckmäßigkeit berücksichtigen, sondern auch die Umgebung ergänzen. Eine gut durchdachte Rampe kann die Optik eines Gebäudes verbessern und gleichzeitig die notwendige Zugänglichkeit erleichtern. Rampen können durch sorgfältige Planung und Konstruktion sowohl ästhetisch ansprechend als auch funktional gestaltet werden, so dass sie sich in die umgebende Architektur einfügen, ohne die Nutzbarkeit zu beeinträchtigen.

Von der ersten Planungsphase bis zur letzten Installation führt Sie dieser Artikel durch die wesentlichen Elemente beim Bau einer Rampe. Hier finden Sie aufschlussreiche Informationen und nützliche Tipps, die Ihnen helfen, Rollstuhlrampen zu entwerfen, die sowohl funktional als auch ästhetisch ansprechend sind, ganz gleich, ob Sie als Bauherr für die Einhaltung von Zugänglichkeitsstandards verantwortlich sind oder als Hausbesitzer versuchen, die Zugänglichkeit zu verbessern.

Merkmal	Beschreibung
Mindestbreite	Rampen sollten mindestens 36 Zoll breit sein, um die meisten Rollstühle aufnehmen zu können.
Gefälle	Die maximale Neigung für eine Rollstuhlrampe sollte 1:12 betragen, d.h. für jeden Zentimeter Höhe sollten 12 Zentimeter Rampenlänge vorhanden sein.
Handläufe	Handläufe sind bei Rampen, die länger als 6 Fuß sind, unerlässlich und bieten Halt und Sicherheit.
Oberfläche	Die Oberfläche der Rampe sollte rutschfest sein, um Unfälle zu vermeiden, insbesondere bei Nässe.
Podest	Am oberen und unteren Ende der Rampe sowie in Abständen bei langen Rampen werden ebene Podeste benötigt, um Ruhezonen zu schaffen.

Vorhandene Arten von Rampen

Alle sanften Steigungen können entweder als feststehend oder als abnehmbar klassifiziert werden, d. h. sie sind für eine vorübergehende Nutzung gedacht, je nach den Konstruktionsmöglichkeiten für die Installation. Stationäre Strukturen können mit einem faltbaren oder festen Kapital entworfen werden. Zugängliche Rampen für Menschen mit Behinderungen werden an öffentlichen Gebäudeeingängen, Aufgängen zum ersten Stock und in Gemeinschaftsbereichen errichtet.

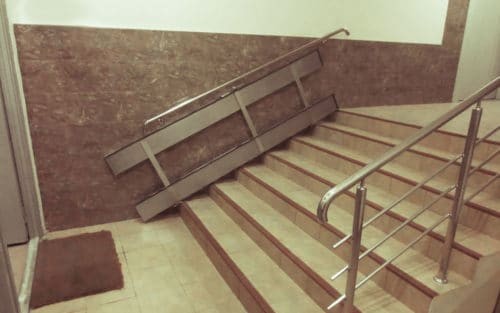

Klappbare Systeme werden bei Treppen mit geringer Breite und Länge eingesetzt, z. B. bei Eingängen. Hier werden senkrecht an der Wand drehbare Rampenplatten oder -rahmen montiert, mit einer Verriegelung befestigt und nur dann abgesenkt, wenn eine behinderte Person passieren muss.

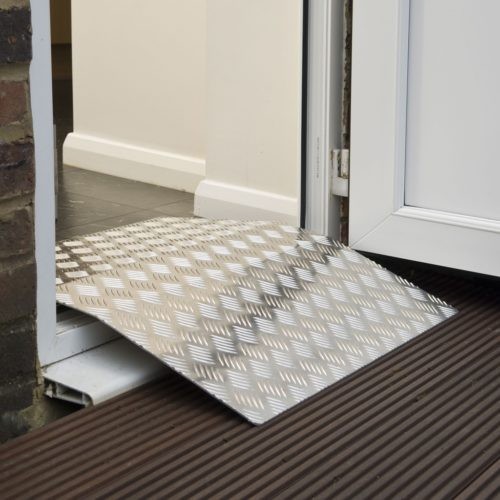

Bei Bedarf können abnehmbare Modelle überall als tragbare Rampen installiert werden. Diese drei tragbaren Konstruktionsvarianten sind die beliebtesten:

1. teleskopische Rampen für Behinderte, die in der Länge verstellbar sind;
2. klappbare Rampen, die sich durch ein höheres Gewicht auszeichnen;
3. faltbare, aufrollbare Rampen, die leicht in den Kofferraum eines Autos passen.

Einziehbare Strukturen, die in öffentlichen Verkehrsmitteln zu finden sind, sollten gesondert erwähnt werden. Ein Knopf an einer solchen Vorrichtung kann gedrückt werden, oder der Fahrer des Fahrzeugs kann dies von seinem Sitz aus tun.

Ausführungen von stationären Abfahrten

Eine Gebäudestruktur mit einer flachen Oberfläche und einem Standardneigungswinkel aus Beton, Stein oder Metall ist eine Rollstuhlrampe, die dauerhaft installiert ist. Eine solche Struktur verfügt über horizontale Plattformen für einen möglichen Halt nach einem Abstieg oder Aufstieg an ihrem oberen und unteren Ende. Sie erleichtern die Nutzung einer schrägen Auffahrt.

Bei einem Unterschied von mehr als 50 mm zwischen den horizontalen Linien benachbarter Flächen müssen Rampen gemäß den Vorschriften eingebaut werden. Wenn der Höhenunterschied mehr als 200 mm beträgt, müssen drei Hauptbestandteile der Struktur vorhanden sein:

1. obere horizontale Plattform;
2. schräge Abfahrten für die Fortbewegung;
3. untere Plattform oder flache angrenzende Fläche mit hartem Belag.

Die Breite der Rampe und der Halteplattformen muss mit den Maßen der hergestellten Kinderwagen übereinstimmen. Wenn die Länge der geneigten Auffahrt mehr als 9 Meter beträgt, wird eine Zwischenplattform zum Wenden vorgesehen, auf der die zweite Auffahrt beginnt.

Wenn der Unterschied weniger als 200 mm beträgt, ersetzt eine Rollbrücke mit einem vereinfachten Design die horizontalen Plattformen. In bestimmten Situationen, z. B. bei extrem kleinen Räumen, können Schraubkonstruktionen oder mechanische Aufzüge installiert werden.

Für die Einfriedung des Weges und der Plattformen von außen müssen stabile Geländer in Standardhöhe verwendet werden. Wie jede kapitalkräftige Gebäudestruktur muss auch eine stationäre Rampe über ein tragendes Fundament verfügen, das eine bestimmte Gewichtslast tragen kann, um stabil zu sein.

Modernes Bauen muss die Zugänglichkeit für alle gewährleisten, und rollstuhlgerechte Rampen sind für dieses Ziel unerlässlich. Diese Rampen geben Menschen mit Behinderungen die nötige Freiheit und Mobilität, um sich in öffentlichen und privaten Bereichen sicher und bequem zu bewegen. Um zu gewährleisten, dass Rampen sicher, langlebig und nützlich sind, müssen bei der Planung und dem Bau bewährte Praktiken und Gesetze beachtet werden. Um ein integratives Umfeld für alle zu fördern, werden in diesem Artikel die wesentlichen Faktoren untersucht, die beim Bau von Rollstuhlrampen zu berücksichtigen sind, von der Materialauswahl bis zu den Neigungsrichtlinien.

Aktuelle Bauvorschriften

In drei aktuellen Dokumenten werden die Spezifikationen für die Gestaltung von Rampen zur Erleichterung der Mobilität von Rollstuhlfahrern festgelegt:

• SNiP 01/35/2012;
• Regelwerk 59.13330.2012;
• GOST R 51261-99.

Unter stationären Einbaubedingungen legt SNiP alle Konstruktionsvorgaben für die Größe von Rampen für Behinderte fest. Die erforderlichen Neigungswinkel der Rampen sowie die Breite der Rampen, die maximale Länge, die Abmessungen der Plattformen und zusätzliche Einbauteile wie Geländer und Sicherheitsleisten sind angegeben.

Die erweiterte und neuere Version von SNiP wird als Regelwerk (SP) bezeichnet. Die darin enthaltenen Normen unterscheiden sich insofern, als sie eine Verringerung der maximalen Länge und des Neigungswinkels der Rampe, eine Verbreiterung des Durchgangs und der Plattform sowie zusätzliche Komponenten für mehr Sicherheit und Benutzerfreundlichkeit fordern.

Es ist jedoch zu beachten, dass die SNiP mehr gesetzliche Anforderungen an technische Anweisungen stellt als die SP. So sind die üblichen Normen erfüllt, wenn die technischen Spezifikationen und die Planungsunterlagen nicht verlangen, dass die Arbeiten in Übereinstimmung mit dem Regelwerk ausgeführt werden.

Die staatliche Norm und die SNiP haben die gleichen Anforderungen an den Einbau von Rampen; die GOST unterscheidet sich jedoch dadurch, dass sie den Einbau von Geländern ausführlicher erläutert. Es wird genau beschrieben, in welchen Situationen die Installation von Geländern erforderlich ist, und es werden umfassende Leitlinien für deren Gestaltung gegeben.

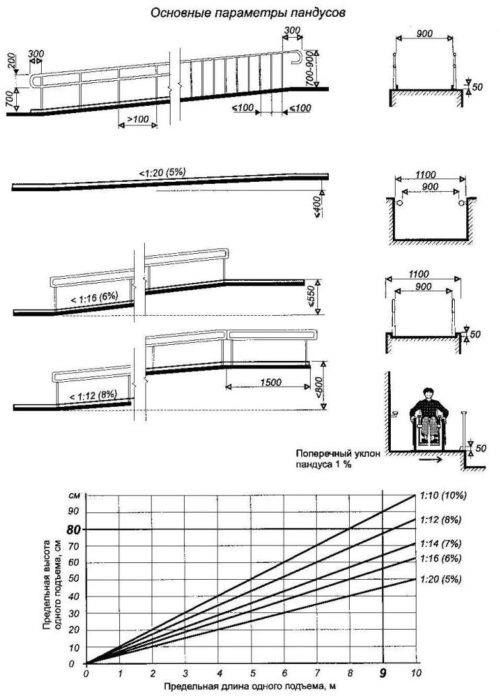

Standardgrößen und -ausführungen

Die Hubhöhe einer Spannweite darf 800 mm nicht überschreiten. Die horizontale Länge des längsten möglichen Gefälles beträgt bis zu 9.0 Meter ist durch diesen Wert gegeben. Die Breite der Rampe für Rollstuhlfahrer, wenn sie in eine Richtung fahren, beträgt 1500 mm; wenn sie sich einer Kreuzung nähern, beträgt sie 1800 mm.

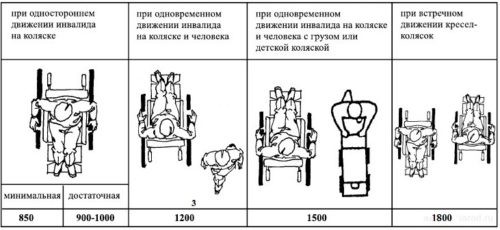

Eine Breite von 2000 mm ist ideal. Entlang der Schienenkante befindet sich ein 50 mm hoher Rand oder ein 100 mm hohes Metallrohr.

Die Herstellung von zweigleisigen Konstruktionsvarianten ist auf den Einzelfall beschränkt. Rampen in Bereichen öffentlicher Gebäude müssen mit einem durchgehenden Belag versehen sein. In der Mitte des Weges ist ein Stufenstreifen von bis zu 400 mm Breite zulässig, um die Begleitperson anzuheben.

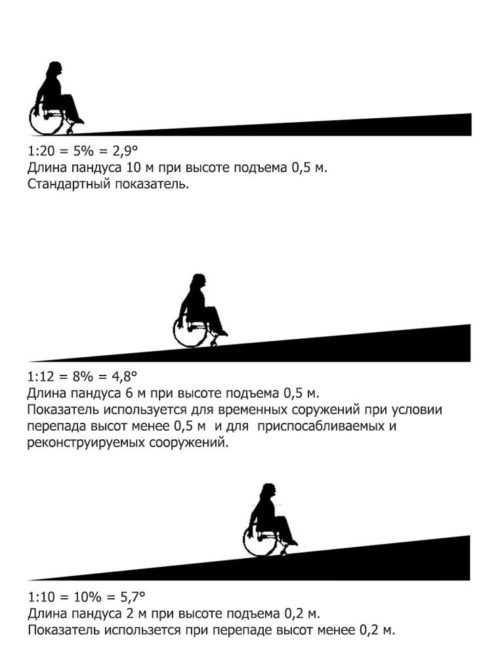

Abstiegswinkel begrenzen

Nach den aktualisierten Leitlinien darf die Neigung der Rampe für Menschen mit Behinderungen nicht mehr als 8 bis 15 % betragen. Dies bedeutet, dass für jeden Meter horizontaler Länge ein Anstieg von 8-15 cm zu verzeichnen ist. In der Baupraxis gelten 10 % als idealer Wert für die Steigung, der nur in den Fällen erhöht wird, in denen eine andere Lösung nicht machbar ist.

Der Höhenunterschied sollte nie mehr als 18 % betragen.

Da die Steigung nicht den Vorschriften entspricht, ist der Einbau von Rampen auf den bereits vorhandenen Treppen nicht zulässig.

Anforderungen für Standorte

Jede Rampe hat eine obere, eine untere und, falls erforderlich, eine Zwischenplattform. Wie in SP 59 vorgeschrieben.13330.2012, ihre Abmessungen müssen mit den folgenden Indikatoren übereinstimmen:

• Breite – nicht weniger als 1850 mm;
• Tiefe für Türen, die sich innerhalb des Gebäudes öffnen, 1400 mm und außerhalb – 1500 mm;
• die Größe des Raums zum Wenden des Kinderwagens – ab 2200 mm.

Wenn die Eingangstüren nach außen geöffnet sind, sollten die Abmessungen des Raums berücksichtigen, ob ein Rollstuhl zu diesem Zeitpunkt manövriert werden kann. Dadurch kann die Tiefe oder Breite erweitert werden.

Strukturen ohne Vordach, die im Freien stehen, müssen entweder mit rutschfestem Material bedeckt sein oder über eine Heizung verfügen, die in den kälteren Monaten läuft, um eine mögliche Vereisung zu verhindern.

Die Wege, die für die Breite der Zwischenplattform geeignet sind, müssen ebenfalls gleich sein. Die folgenden Abmessungen entsprechen den vorgeschlagenen Planungslösungen:

• auf einer einzigen geraden Strecke – 900×1400 mm;
• mit einer Spurbreite von 900 mm und einer 90-Grad-Drehung – 1400×1400 mm;
• mit einer Abfahrtsbreite von 1400 mm und einer Richtungsänderung im rechten Winkel – 1400×1500 mm;
• auf Zwischenplattformen mit einer vollen Drehung – 1500×1800 mm.

Eine Seite der Drehscheibe kann oval sein, um die Bewegung des Kinderwagens zu erleichtern. Für die Wege und die Kanten der Zwischenplattformen ist ein unterer Rahmen in Form einer Seite oder eines Metallrohrs erforderlich.

Elemente der Umzäunung

Die Höhe des Rampenschutzes, die Befestigungsmethoden und die Bauweise müssen gemäß GOST R 51261-99 festgelegt werden. Wenn keine Mauer in der Nähe ist, muss eine Seite der Rampe und der Plattform eingezäunt werden. Geländer, umschließende Seiten und einzelne oder ungleich hohe, gepaarte Handläufe sind bei der Gestaltung der Umzäunung erforderlich. Gesetze, die die Anforderungen an die Umzäunung regeln:

• Einbau von schrägen Wegen und horizontalen Plattformen in allen Bereichen;
• die Höhe der Haupthandläufe beträgt 700 mm von der Oberfläche der Rampe, die der Hilfshandläufe 900 mm;
• die Position der Handläufe sollte in Form einer durchgezogenen Linie im gleichen Abstand von der Abfahrtsfläche liegen;
• die Befestigung der Zäune erfolgt nur von der äußeren Stirnseite;
• am Ende der unteren Treppe sollten die Geländer und Handläufe 300 mm überstehen;
• Der Querschnitt der Handläufe ist rund, mit einem Querdurchmesser von 30-50 mm.

Das Material der Umzäunung muss stark genug sein, um seitlichen Belastungen standzuhalten, und muss vor möglicher Korrosion geschützt sein.

Wie man eine Rampe selbst herstellt

Es ist nicht notwendig, die Erlaubnis der Anwohner einzuholen, um eine Klapprampe für Behinderte am Eingang zu installieren. Jede Person mit eingeschränkter Mobilität hat einen gesetzlichen Anspruch auf die Schaffung von Bedingungen, die es ihr ermöglichen, sich in ihrer Wohnung zu bewegen. Die installierte Struktur darf die Sicht der anderen Bewohner auf diesen Eingang nicht behindern, das ist die einzige Regel.

Natürlich entspricht die Neigung des Eingangs entlang der Führungen auf einer typischen Treppe nicht den Vorschriften. Eine faltbare Rampe für Behinderte an einer Treppe erleichtert einem Rollstuhlfahrer den Aufstieg mit einer Begleitperson.

Außerdem hat die Treppe im ersten Stock normalerweise nicht mehr als sechs Stufen. Danach kann ein Rollstuhlfahrer jedoch die Wohnung betreten und mit dem Aufzug in die oberen Stockwerke gelangen.

Benötigte Materialien und Werkzeuge

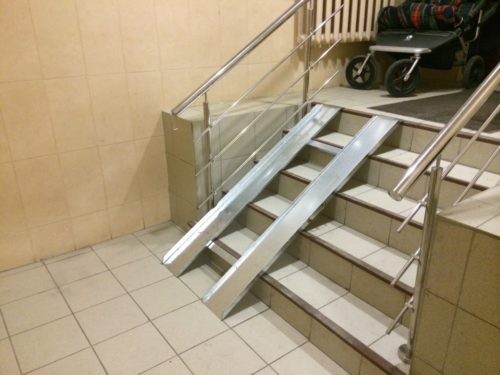

Für den Bau einer zweispurigen Klapprampe für den Aufzug zum ersten Stock benötigen Sie die folgenden Teile:

• zwei gebogene Metallkanäle Nein. 18-24 mit einer Wandstärke von 3-4 mm oder 4 ungleiche Winkel 100×65 mm mit einer Länge, die der Länge des Treppenlaufs entspricht;
• Profilrohr 25×50 mm lang ¾ der Treppe;
• 3 Türscharniere aus Stahl;
• 2 Meter Profilrohr 25×32 mm;
• Bandstahl 50×2.5 mm – 0.5 Meter;
• Ankerbolzen für die Befestigung der Konstruktion an der Wand;
• Dreh- oder Schiebeverriegelung;
• Schweißelektroden.

Beachten Sie, dass für die Herstellung der Rampe eher eine gebogene, dünnwandige Rinne als eine schwere, warmgewalzte Rinne empfohlen wird. Seine Steifigkeit und Festigkeit sind ausreichend, um das Gewicht einer Person und eines Kinderwagens zu tragen, ohne sich zu verbiegen, und es ist wesentlich leichter. Eine U-förmige Struktur kann gebildet werden, indem zwei ungleiche Winkel anstelle der Rinne entlang eines breiten Flansches geschweißt werden, um Geld zu sparen.

Sie benötigen ein Schweißgerät, einen Winkelschleifer, einen Bohrhammer, einen Hammer und ein Stemmeisen.

Arbeitsauftrag

Positionieren Sie die Rinne so, dass ihre Unterkante auf dem Boden des Eingangsbereichs aufliegt und ihre Ebene mit jeder Stufe in Kontakt kommt. Notieren Sie die Höhe der höchsten Stufe, den Freiraum zwischen den letzten beiden Markierungen und die erste und letzte Setzstufe.

Verbindungsbrücken aus einem Profilrohr werden an diesen drei Stellen angeschweißt; sie sollten nicht auf den Treppenstufen aufliegen. Danach:

1. Befestigen Sie den zweiten Kanal an der markierten Stelle, kopieren Sie die Markierungen und schneiden Sie die Überlänge mit einem Schleifer ab;
2. Legen Sie die Rinne mit dem breiten Bord so auf, dass die mittleren Längsachsen dem Abstand zwischen den Rädern des Rollstuhls entsprechen;
3. Messen Sie den Abstand zwischen den Außenkanten der Rinnen und addieren Sie zu diesem Wert 300-400 mm, so erhalten Sie die Größe der Zuschnitte für die Verbindungsquerstäbe;
4. Schneiden Sie drei Stücke der erforderlichen Länge aus einem 25×32 mm Profilrohr und schweißen Sie an einer Kante T-förmige Querstreben aus demselben Rohr an, deren Länge den Abmessungen der Drehscharniere entspricht;
5. schweißen Sie die Scharniere auf einer Seite an die Querstreben;
6. Legen Sie die Rohlinge so auf die zuvor gemachten Markierungen, dass eine Kante mit der Kante der Rinne übereinstimmt und die zweite Kante mit der Querstange 30-40 cm über die Struktur hinausragt;
7. Schweißen Sie die Stege an die Rinnen;
8. Legen Sie ein 25×50-mm-Profilrohr mit der breiten Seite zur Wand auf die Treppe und befestigen Sie es sicher mit Ankerschrauben;
9. Befestigen Sie den montierten Drehrahmen der Rampe mit Schlaufen am festen Rohr und machen Sie mehrere Schweißnägel;
10. Danach heben Sie die Rampe senkrecht an und schweißen die Schlaufen endgültig an das Rohr;
11. Für einen gleichmäßigen Ausstieg aus der Rinne schweißen Sie an den Rändern kleine flache Platten auf Bodenhöhe an;
12. In der letzten Phase wird ein Sperrriegel oder ein Ventil eingebaut, dessen Einbau von der Bauart abhängt;
13. Nach Abschluss der Installation müssen alle Elemente der Rampe mit Erde bedeckt und gestrichen werden.

Der Einbau einer drehbaren Rampe in den Vorbau der Rampe ist nicht sehr schwierig, wie Sie aus der Anleitung ersehen können, aber Schweiß- und Schlosserkenntnisse sind für diese Aufgabe erforderlich.

Um die Zugänglichkeit für Rollstuhlfahrer zu gewährleisten, reicht es nicht aus, sich an Regeln zu halten, sondern es geht auch darum, eine integrative Atmosphäre zu schaffen, in der sich Menschen frei und autonom bewegen können. Rampen sind für dieses Ziel von entscheidender Bedeutung, denn sie bieten die notwendigen Wege, um Hindernisse zu beseitigen und die Gleichstellung zu fördern.

Ein effektiver Entwurf und Bau von Rampen erfordert viel Liebe zum Detail und ein hohes Maß an Qualität. Jedes Element der Rampe – von der richtigen Breite und Neigung bis zur Verwendung von rutschfesten Materialien – trägt zu ihrer Nutzbarkeit und Sicherheit bei. Darüber hinaus kann die Berücksichtigung der ästhetischen Integration der Rampe in die Umgebung die Gesamtattraktivität des Raums verbessern.

Wir schaffen eine integrativere Gesellschaft, indem wir den Bedürfnissen von Rollstuhlfahrern oberste Priorität einräumen. Die Anschaffung gut durchdachter Rampen ist ein Schritt in eine Zeit, in der Barrierefreiheit erwartet wird und kein Luxus ist. Sie macht überdeutlich, dass jeder Mensch das Recht hat, sich in seiner Umgebung frei und in Würde bewegen zu können, unabhängig von seinem Mobilitätsgrad.

Letztendlich stehen Rampen für unser Engagement für Inklusion und Respekt für jeden Menschen; sie sind mehr als nur architektonische Elemente. Lassen Sie uns sicherstellen, dass die Zugänglichkeit im Vordergrund unserer Bemühungen steht, wenn wir mit Renovierungen und Bauarbeiten vorankommen, um die Tür für eine gerechtere und zugänglichere Welt zu öffnen.
