Woraus und wie wird die Einbettung in einer Gipskartonwand hergestellt???

Haben Sie sich schon einmal gefragt, wie schwere Spiegel und Regale oder andere robuste Einrichtungsgegenstände an Gipskartonwänden befestigt werden, damit sie an ihrem Platz bleiben?? Das liegt an einer innovativen Methode, die als Einbettung bekannt ist. Gipskartonplatten müssen während des Einbettungsvorgangs mit einer zusätzlichen Stütze verstärkt werden, damit sie das Gewicht tragen können, ohne zusammenzubrechen oder durchzuhängen.

Die Verankerung von Gipskartonwänden erfolgt in der Regel mit verschiedenen Werkzeugen und Techniken. Eine typische Methode ist die Verwendung von Dübeln oder Befestigungselementen, die speziell für die Verankerung der Gipskartonplatten von hinten entwickelt wurden. Wenn sie angezogen werden, dehnen sich diese Befestigungen aus oder klemmen sich an die Rückseite der Platte und sorgen für einen stabilen Halt. Eine weitere Technik ist das Einsetzen von Metall- oder Holzstiften in das Gipskartongerüst, um ein stabiles Trägersystem für größere Gegenstände zu schaffen.

Jeder, der an Bau- oder Umbauprojekten arbeitet, muss verstehen, wie die Einbettung funktioniert. Es erhöht die Möglichkeiten der Innenraumgestaltung und Funktionalität und stärkt gleichzeitig die strukturelle Integrität der Gipskartonwände. Sie können Ihre Trennwände sicher und funktionell gestalten, indem Sie die richtige Einbettungstechnik und die richtigen Materialien wählen.

In diesem Artikel gehen wir näher auf die verschiedenen Methoden der Einbettung von Gipskartonwänden ein. Mit dem Wissen über die Tragfähigkeit und die Auswahl der richtigen Befestigungen können Sie Ihr nächstes Bau- oder Renovierungsprojekt selbstbewusst in Angriff nehmen.

Was ist das und warum?

Bei Gipskartonwänden wird ein hochfestes Bauteil, eine so genannte Hypothek, während des Baus zwischen den Rahmenpfosten der umschließenden Struktur installiert. Dieses Bauteil ist in der Regel eine Platte.

Dieses Bauteil ist erforderlich, um die folgenden Ziele zu erreichen:

1. Installation von Heizkörpern, Waschbecken, wandmontierten Gasheizkesseln und anderen Versorgungseinrichtungen.
2. Befestigung von Hängeschränken, Küchenmöbeln, Fernsehern und anderen schweren Gegenständen, ohne dass die Gefahr besteht, die empfindliche Trockenbauwand zu zerstören.
3. Befestigung von schweren Wandlampen, Wandleuchtern, Gemälden und dekorativen Elementen auf der Oberfläche einer Gipskartonwand.
4. Errichtung von Gipsplattennischen mit schweren Dreh- oder Schiebeflügeln – zur Befestigung von Laufschienen, Rollstützen, Scharnieren und anderen Beschlägen.
5. Wenn in den Umfassungskonstruktionen Fenster- oder Türöffnungen mit beweglichen Flügeln vorhanden sind, die eine erhöhte Last auf die Befestigungselemente des Trennwandrahmens übertragen.
6. Erhöhung der Gesamtstabilität des Rahmens beim Betrieb von Trennwänden unter dynamischer Belastung.
7. Erfüllung der Brandschutzanforderungen beim Einbau von feuerfesten Einbauteilen für die Montage von Einbausteckdosen in einer Gipskartonwand.
8. Sicherstellung einer zuverlässigen geschweißten oder geschraubten Verbindung der Trennwand mit vertikalen oder horizontalen Strukturen aus anderen Materialien.

Wichtig. Die Details der Unterkonstruktion sind sehr hilfreich für die Gestaltung des Raumes und sollten daher vor dem Einbau eines Holzrahmens oder spezieller Führungen aus verzinktem Stahl in das Projekt eingebaut werden.

Wenn es nicht praktisch ist?

Der Einbau von eingebetteten Bauteilen beim Bau von Gipskartonwänden ist nicht immer sinnvoll.

1. Wenn das Eigengewicht der angebrachten Ausrüstung unbedeutend ist, wenn die eigenen Gestelle des Trennwandrahmens eine ausreichende Tragfähigkeit aufweisen.
2. Wenn bei der Installation von Geräten, Möbeln, Sanitäreinrichtungen oder Vorrichtungen spezielle hochfeste Befestigungsmittel für Gipskartonplatten mit werkseitig hergestellten Produkten geliefert werden.
3. Wenn Lasten auf eine bereits montierte Trennwand aufgebracht werden, was eine teilweise Demontage der Struktur erfordert.

Experten raten davon ab, in diesem Fall drastische Maßnahmen zu ergreifen, da es auf dem Markt viele Durchgangshalterungen mit Gegenplatten und andere Möglichkeiten zur Lösung des Problems gibt:

1. Für den Fall, dass der Einbau von Einbauteilen die Gesamtstabilität des Trennwandrahmens sowie die schalldämmenden und feuerhemmenden Eigenschaften der umschließenden Konstruktion erheblich beeinträchtigt.
2. wenn der Einbau von verlängerten Hypothekenträgern das Zuschneiden von tragenden Gestellprofilen und andere Eingriffe in die tragenden Elemente des Rahmens erfordert.

Folglich darf die Einbauteilvorrichtung nicht nur nicht gegen die GOST- und SP-Vorschriften verstoßen, sondern auch nicht zu einer Verschlechterung der Betriebseigenschaften der umschließenden Struktur führen.

Aus welchen Materialien sind sie hergestellt???

Die folgenden Materialien werden bei der Herstellung von Einbauteilen verwendet, die später beim Bau von Gipskartonwänden eingebaut werden.

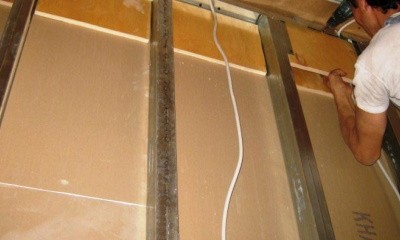

Aus Sperrholz

Langlebiges und umweltfreundliches Material, dessen Tragfähigkeit durch die Produktdicke und die Anzahl der orthogonal zueinander verleimten Holzschichten bestimmt wird.

Hinweis: Jedes Sperrholz, das eine Standard- oder laminierte Vorderseite hat und mindestens 8 mm dick ist, kann zur Herstellung von eingebetteten Teilen verwendet werden.

Holzklötze

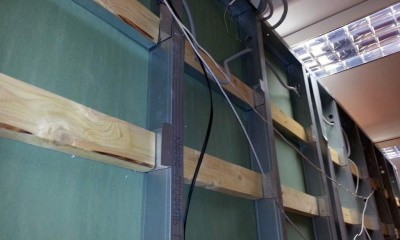

Restliche Dielenreste und zusätzliches Kiefern-, Lärchen- oder Eichenholz werden ebenfalls verwertet. Sie sind genau zugeschnitten und mit Dichtungsmitteln beschichtet, um Schimmelbildung zu verhindern, während sie verwendet werden.

Stahlplatten

Sie nehmen höhere Lasten auf, lassen sich leicht an einem Führungsrahmen befestigen und sind physisch nicht anfällig für eine Verschlechterung im Laufe der Zeit.

Zuschnitte von Regalprofilen

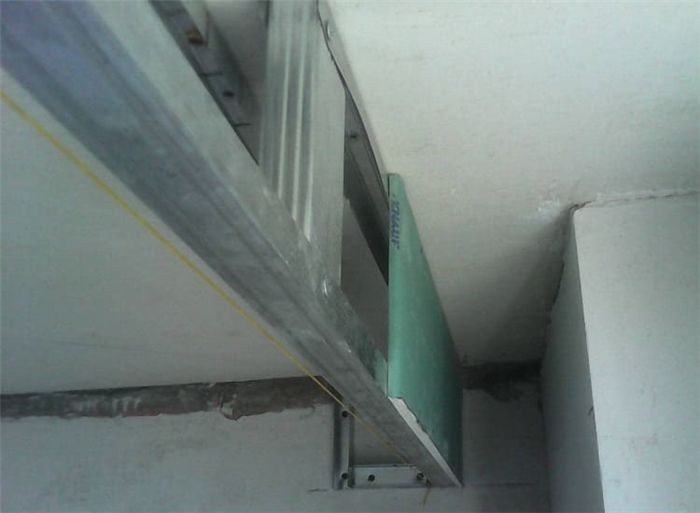

Zusätzlich werden Gipskartonplatten mit einem erhöhten Hobelkern zwischen die primären Regalführungen oder Pfosten geschichtet.

Vital. Da die Einbauteile für Gipskartonwände fast immer auf der Baustelle gefertigt werden, bieten die Herstellerfirmen diese aussteifenden Rahmenelemente nur selten in einer werkseitigen Ausführung mit Standardmaßen an.

Welche Verbrauchsmaterialien und Werkzeuge werden benötigt??

Für die Herstellung von Einbauteilen benötigen Sie einen speziellen Satz von Werkzeugen, Befestigungsmitteln und Verbrauchsmaterialien:

1. Werkzeuge:
2. Maßband, Winkel, Wasserwaage, Lineal, Bleistift – zum Abmessen und Anzeichnen vor der Herstellung des Einbauteils;
3. Schleifmaschine mit Schleifscheibe, Stichsäge, Kreissäge, Kappsäge, Handsäge – für den Zuschnitt der Werkstücke gemäß den Markierungen;
4. eine Bohrmaschine mit einem Satz Bohrer, eine Feile, Schleifscheiben mit unterschiedlicher Körnung für die Endbearbeitung der Stirnfläche vor dem Einbau;
5. Schraubendreher mit einem Satz Bits, Schraubenschlüssel, Schlitz- oder Kreuzschlitzschraubendreher, Innensechskant – für die Befestigung des Teils am Trennwandrahmen.
6. Befestigungselemente:
7. Selbstschneidende Schrauben mit einem Gewindedurchmesser von 1.5 bis 3.2 mm und einer Länge von 25 bis 50 mm;
8. Schrauben mit Muttern und Unterlegscheiben für die Durchgangsbefestigung;
9. Spezialdübel wie "Regenschirm" oder "Schmetterling" für die zuverlässige Befestigung der Befestigungen an der fertigen Trennwand.
10. Verbrauchsmaterialien:
11. Schutzgrundierung für Holz;
12. elastische Pads aus Penofol oder Elastomeren, um die Ausbreitung von Vibrationen in der Struktur der Gipskartonwand zu verhindern;
13. Klebemittel, "flüssige" Nägel, Polyurethanschaum, Silikon- oder Acryldichtstoffe für die zusätzliche Befestigung der eingebetteten Teile am Tragrahmen.

Wichtig. Es ist ratsam, Werkzeuge nur von anerkannten Herstellern zu kaufen, da dies ihre Zuverlässigkeit und Sicherheit gewährleistet. Da alle Klebstoffe eine begrenzte Haltbarkeit haben, ist es wichtig, sich vor dem Kauf über das Herstellungsdatum zu informieren.

Schritt-für-Schritt-Anleitungen zur Herstellung von

Für die Erstellung und Montage von Einbauteilen aus Gipskartonplatten für den Trennwandrahmen sind langjährige Berufserfahrung und Fachkenntnisse erforderlich.

In diesem Sinne ist es ratsam, Experten zu konsultieren, wenn es um Aufgaben geht, die in diese Kategorie fallen.

Ist dies nicht möglich, sind für die erfolgreiche Herstellung von eingebetteten Teilen aus verschiedenen Materialien umfassende technologische Karten erforderlich, die im Folgenden erläutert werden.

Vor dem Anbringen von Gipskartonplatten

Vor dem Aufbau der Trennwand ist es am einfachsten, die Einbauteile zu erstellen, indem man zunächst ihre Abmessungen, Menge und Tragfähigkeit berechnet. Sie können auch alle Elemente und Baugruppen in Arbeitszeichnungen berücksichtigen.

Bei der Durchführung dieses Verfahrens sind die folgenden Überlegungen entscheidend:

1. Nach dem Anzeichnen des Aufstellungsortes der Trennwand und dem Anbringen der Anfangsprofile werden die Rahmengestelle so angebracht, dass das künftige Hypothekenteil mit einer starren Befestigung von mindestens 2 Seiten zwischen ihnen liegt.
2. Das gewünschte Material für das eingebettete Teil wird ausgewählt.
3. Das Werkstück wird platziert und auf die gewünschte Größe zugeschnitten.
4. Die Kanten von Sperrholz, Brettern, Stangen oder anderen Materialien werden mit Feilen bearbeitet.
5. Um die Spaltung weicher Materialien zu verhindern und um Stahlplatten am Rahmen zu befestigen, ist es notwendig, die Anzahl der Meter und den Ort ihrer Installation zu bestimmen und dann Löcher auf jeder Seite des eingebetteten Teils zu machen.
6. Die Platte wird an der Stelle des geplanten Einbaus angebracht, in zwei Ebenen ausgerichtet und mit Schrauben oder anderen Befestigungselementen versehen.
7. Die Ebene des Einbaus der eingebetteten Bauebene wird überprüft.
8. Es ist darauf zu achten, dass das Teil so positioniert wird, dass es später über die gesamte Auflagefläche an die hintere Ebene der Gipskartonplatte anschließt.
9. Nach der Überprüfung der Vorgabe wird das eingebettete Teil mit Schrauben oder Bolzenverbindungen befestigt und die fertige Konstruktion dann mit Trockenbauplatten geschlossen.

Wichtig. Die Verkleidung des Rahmens wird erst nach einer gründlichen Prüfung der Lage der einzelnen Hypotheken und der Stabilität ihrer Befestigung an den benachbarten Tragwerken und Profilen fertiggestellt.

Im Inneren des Rahmens der Trockenbauwand

Wenn ein Algorithmus befolgt wird, kann jede Einbettung auch schnell aus Sperrholz oder anderen Materialien hergestellt und im Rahmen montiert werden:

1. Wenn der Rahmen aus den Führungen komplett montiert ist, empfiehlt es sich, im Voraus die maximale Belastung zu berechnen, die auf die Regalprofile und Stöße ausgeübt werden kann. Auf der Grundlage der Abmessungen ihres Querschnitts sowie der Größe der orthogonalen Zelle (normalerweise 400 x 400 oder 600 x 600 mm).
2. Das eingebettete Teil muss so bemessen sein, dass es in den Abmessungen einer Rahmenzelle vollständig mit der Landefläche übereinstimmt, um eine möglichst dauerhafte Befestigung zu gewährleisten.
3. Falls erforderlich, werden zusätzliche Zahnstangen und Pfosten hinzugefügt, um die erforderliche Festigkeit des Rahmens zu erreichen.
4. Die Abmessungen des Bodens der Zelle werden gemessen, um die Einbettung in der gewünschten Höhe anzubringen.
5. Das Werkstück wird nach dem oben ausführlich beschriebenen Algorithmus zugeschnitten, bearbeitet und montiert.
6. In der letzten Phase wird die Struktur mit Gipskartonplatten verkleidet und fertiggestellt, anschließend wird ein schweres Vordach angebracht.

Es ist ratsam, die Stabilität der gesamten Konstruktion zu überprüfen, nachdem die eingebetteten Rahmen in den Rahmen aus den Führungen eingebaut wurden. Falls erforderlich, werden Rahmenpfosten, Verstärkungspfosten oder andere zusätzliche Komponenten hinzugefügt, die die Zuverlässigkeit der umschließenden Struktur verbessern.

Zusätzliche Informationen über die Herstellung einer Einbettung in Trockenbauwänden:

Nach der Verkleidung

Experten raten davon ab, die fertige Struktur der Gipskartonwand zu verändern, da dies zu einer dauerhaften Zerstörung der Veredelung führen kann und den Kauf neuer Gipskartonplatten erforderlich macht. In bestimmten Situationen, z. B. bei der Montage schwerer Anbauteile, ist dieser Vorgang jedoch unvermeidlich. Infolgedessen müssen mehrere entscheidende Überlegungen angestellt werden:

1. Der Einbauort von Anbauteilen an der bestehenden Trennwand wird festgelegt.
2. Es wird entschieden, ob der Verkleidungsabschnitt durchgeschnitten oder die Platte vollständig demontiert wird.
3. Entlang der Verbindungslinien der Gipskartonplatten wird eine Schicht der Verkleidung der Umfassungskonstruktion geschnitten.
4. Angrenzende Abschnitte der Trennwand werden mit Schutzband oder -folie abgedeckt, um Beschädigungen zu vermeiden.
5. An den Stellen, an denen selbstschneidende Schrauben angebracht sind, wird die Schicht aus Spachtelmasse und Verkleidungselementen vollständig entfernt.
6. Die Schrauben werden mit einem Schraubenzieher herausgedreht, die Gipskartonplatte wird entfernt, damit die Hypothek am Rahmen aus Profilführungen befestigt werden kann.
7. Auf den Profilen werden Markierungen für den Einbau der Hypothek angebracht; falls erforderlich, werden zusätzliche Zahnstangen oder horizontale Führungen eingebaut.
8. Die Abstände zwischen den Rahmenelementen werden gemessen.
9. Das Werkstück des eingebetteten Teils wird angezeichnet und auf die gewünschte Größe zugeschnitten.
10. Das fertige Produkt wird auf Schrauben oder Bolzen montiert, danach kommt die GKL-Platte wieder an ihren Platz.
11. In der letzten Phase wird die Verkleidung der Trennwand wiederhergestellt, woraufhin man die berechnete Last von Möbeln, Waschbecken oder Fernsehkonsolen aufbringen kann.

Wichtig: Es ist ratsam, die Befestigungsvorrichtungen für Möbel mit Scharnieren, Fernsehkonsolen und andere Ausrüstungsgegenstände zu installieren, sobald die Endbearbeitung abgeschlossen ist. Dadurch wird sichergestellt, dass die fertige Trennwand auch bei Fehlern des Meisters noch gut aussieht.

Um die Stabilität und Haltbarkeit von Gipskartonwänden zu gewährleisten, ist die Einbettung unerlässlich. Beim Einbetonieren werden zusätzliche Bauteile, wie Türrahmen oder Einbauten, fest im Gipskartonrahmen befestigt. Die Aufrechterhaltung der Integrität der Trennwand während dieses Prozesses erfordert eine sorgfältige Planung und genaue Ausführung. Bei Bau- und Umbauprojekten kann das Wissen um die Funktionsweise der Einbettung dazu beitragen, eine zuverlässige und nützliche Trennwand zu schaffen, die sowohl den strukturellen als auch den ästhetischen Anforderungen gerecht wird.

Die Schwierigkeiten und Fehler des Prozesses

Anfänger können mehrere schwerwiegende Fehler bei der Erstellung und dem Einbau von eingebetteten Teilen in den Tragrahmen von Trockenbauwänden machen. Diese Fehler werden zweifellos zu Eheschließungen, zusätzlichen Kosten und anderen ungünstigen Ergebnissen führen:

1. Vernachlässigung des Einbaus von Verstärkungsrahmenprofilen vor dem Einbau des eingebetteten Teils – Gefahr der Verformung der Metallgestelle mit anschließendem Verlust der Stabilität der Trennwand.
2. Befestigung der Hypothek mit einer unzureichenden Anzahl von Schrauben – es besteht die Gefahr, dass das Produkt zusammen mit einem Teil der Trockenbauwand herausgerissen wird.
3. Die Umverteilung der Kräfte im gesamten Rahmen aus verzinkten Profilen kann an den Stellen, an denen das Gestell an den schwachen Wänden der Ausgangsprofile befestigt ist, zu nicht konstruktionsgerechten Kräften führen.
4. Die Verwendung eines Materials für eine eingebettete Fliege mit unzureichender mechanischer Festigkeit oder anderen technischen Eigenschaften birgt die Gefahr einer schnellen Zerstörung des Produkts oder seiner physischen Abnutzung.
5. Falsche Position der Platte im Rahmenkörper mit unvollständiger Anlage der Gipskartonplatte – Gefahr des Durchstoßens der Gipskartonplatten aufgrund des Hohlraums auf ihrer Rückseite unter dem Gewicht der technischen Ausrüstung.
6. Wahl von selbstschneidenden Schrauben oder anderen Beschlägen mit unzureichender Festigkeit – bei intensiver Nutzung können die Beschläge herausgezogen oder abgeschnitten werden, was zum Einsturz der gesamten Konstruktion führen würde.
7. Vernachlässigung des biologischen Schutzes des Holzes oder des Sperrholzes mit speziellen Verbindungen – im Falle von Kondenswasserbildung oder bei Verwendung der Trennwand in einer feuchten Umgebung kann sich ein Pilz bilden, der zur Vermehrung von Bakterien und zum Verlust der Tragfähigkeit des eingebetteten Teils führt.

Wichtig. Vor Beginn der Arbeiten ist es ratsam, eine Arbeitszeichnung oder einen Vorentwurf zu erstellen, eine technologische Karte zu erstellen und mehrere professionelle Meisterkurse online zu besuchen, um die aufgeführten Fehler zu beseitigen.

Vor- und Nachteile der Verwendung

Aufgrund der offensichtlichen Vorteile dieses Ansatzes werden in praktisch allen Situationen, in denen Lasten auf diese Struktur einwirken, Einbauteile zur Befestigung schwerer Gegenstände an der Oberfläche einer Trennwand aus HA-Platten verwendet:

1. Fähigkeit, Material auf die gewünschte Größe zu schneiden.
2. Große Auswahl an Dicken, Festigkeit und anderen physikalischen und mechanischen Eigenschaften des Produkts.
3. Mehrfache Erhöhung der Stabilität und Tragfähigkeit des Rahmens aus Führungen.
4. Einfache Installation der eingebetteten Platte vor der Montage der Verkleidung aus Gipskartonplatten.
5. Die korrekte Montage von Einbauteilen trägt nicht zu einer Verringerung der schalldämmenden Eigenschaften der Umfassungskonstruktion bei.
6. Bei der Installation des Rahmens für die Trennwand muss kein Verstärkungsprofil verwendet werden, was zu Materialeinsparungen führt.
7. Für die Herstellung und den Einbau der Einbettung sind keine speziellen, teuren Elektrowerkzeuge erforderlich.
8. Die Haltbarkeit der fertigen Konstruktion beträgt bei normalem Betrieb und der Verwendung von hochwertigen Materialien mindestens 15 – 20 Jahre.

Neben ihren Vorteilen haben diese Bauelemente auch eine Reihe bemerkenswerter Nachteile.

1. Während des Einbaus ist ein Eingriff in die Rahmenkonstruktion erforderlich.
2. Bei Fehlern und ungleichmäßiger Verteilung der Last auf den Gestellen besteht die Gefahr ihrer Verformung.
3. Die Schwierigkeit, eine Hypothek in eine bereits errichtete Trennwand einzubauen.

Wichtig. Vor der Installation eines eingebetteten Teils ist es ratsam, die Vor- und Nachteile aller derzeit verwendeten Möbelbefestigungstechniken sowie aller anderen Befestigungsmethoden abzuwägen.
