Warum, wie und womit wird die Entwässerung aus Gräben durchgeführt??

Die Aufrechterhaltung der Stabilität und Langlebigkeit eines jeden Bauprojekts hängt von einer ordnungsgemäßen Entwässerung ab. Die Entwässerung aus Gräben ist ein methodischer Prozess zur Kontrolle des Wasserflusses um und weg von Bauwerken oder Baustellen. Dadurch wird verhindert, dass sich überlaufendes Wasser in der Nähe von Fundamenten staut, was im Laufe der Zeit strukturelle Probleme und Feuchtigkeitsprobleme verursachen kann.

Das Oberflächenwasser wird umgeleitet und sammelt sich nicht mehr in der Nähe von Gebäuden, was zu einem großen Teil den Grabenentwässerungssystemen zu verdanken ist. Dazu müssen Gräben oder Rinnen ausgehoben werden, um das Wasser aufzufangen und es von Fundamenten und anderen Schwachstellen wegzuleiten. Baufachleute können die Integrität von Bauwerken erhalten und ihre Langlebigkeit erhöhen, indem sie diese Systeme sorgfältig planen und umsetzen.

Wirksame Entwässerungssysteme können mit einer Vielzahl von Techniken und Materialien gebaut werden. Jede Methode, von modernen perforierten Rohrinstallationen bis hin zu konventionellen, mit Kies gefüllten Gräben, wird an die jeweiligen Anforderungen und Standortbedingungen angepasst. Die Wahl des Entwässerungssystems hängt von verschiedenen Faktoren ab, darunter die Bodenbeschaffenheit, das Klima und die vorgesehene Nutzung des Gebäudes.

Die richtige Umsetzung der Grabenentwässerung beinhaltet nicht nur das Ausheben von Gräben, sondern auch die Anordnung von Materialien in einer Weise, die den Wasserfluss fördert. Dies kann die Verwendung von Kies zur Förderung der Wasserinfiltration, von Geotextilien zur Verhinderung der Bodenerosion oder von speziellen Drainagerohren zur wirksamen Ableitung von Wasser beinhalten. Ziel ist es, eine langfristige Lösung zu entwickeln, die Wasserschäden reduziert und die allgemeine Widerstandsfähigkeit der Konstruktion verbessert.

Warum	Eine ordnungsgemäße Entwässerung von Gräben verhindert Wasseransammlungen, die Fundamente, Keller und umliegende Strukturen beschädigen können.
Wie	Die Entwässerung erfolgt durch das Ausheben von Gräben um das Bauwerk herum, das Verlegen von perforierten Rohren, das Abdecken mit Kies und das Ableiten des Wassers aus dem Bereich.
Womit	Zu den Materialien gehören perforierte Drainagerohre, Kies oder Schotter für die Verfüllung, geotextiles Gewebe, um Verstopfungen zu verhindern, und Anschlussstücke für die Rohre.

Was ist das??

Wasser füllt alle Spalten und Ritzen, wenn es auf einer Baustelle auftritt. Wenn der Niederschlag stabil ist, wird sich ein Graben zweifellos mit Flüssigkeit füllen. Die geringe Tiefe des Grabens führt dazu, dass er sich schneller mit Wasser füllt.

Wenn Gas-, Wasser- oder Abwasserrohre bereits verlegt wurden, die Verfüllung aber noch nicht erfolgt ist, wird die Situation noch verschlimmert.

Es ist höchst unerwünscht, dass Wasser in ein elektrisches Kabel eindringt, wenn sich ein solches im Graben befindet. Um solche Situationen zu vermeiden, wird eine Grabenentwässerung durchgeführt.

Bei der Entwässerung eines Grabens wird stehendes Wasser sowohl aus der horizontalen als auch aus der vertikalen Bodenbearbeitung entfernt.

Vor Beginn der Aushubarbeiten werden alle Verfahren zur Herstellung einer temporären Entwässerung aus einem Graben abgeschlossen. Zum Abschluss der Arbeiten werden Entwässerungsgräben angelegt und Pumpen installiert. Falls der Graben verschüttet ist, wird dort ein Entwässerungsschacht angelegt, mit Brettern abgedeckt und von unten mit Schotter oder Kies bedeckt.

Warum müssen Sie das Abpumpen von Wasser organisieren???

Die Beseitigung von Wasser, das sich im Graben angesammelt hat, ist das Hauptziel der Entwässerungsorganisation. Durch das Abpumpen der entstehenden Flüssigkeit wird der Grundwasserspiegel künstlich abgesenkt.

In dem Raum, der entsteht, wenn das Wasser im Bereich zwischen der ursprünglichen und der reduzierten Pumpfläche abgeleitet wird, kann sich Boden entwickeln. Sie müssen nicht abwarten, bis das Grundwasser auf natürliche Weise absinkt – so können Sie den Arbeitsprozess beschleunigen.

Um den Wasserstand so zu halten, dass Personal und Geräte arbeiten können, muss kontinuierlich Flüssigkeit aus dem Graben gepumpt werden. Hierfür werden spezielle Pumpen verwendet, die so lange in Betrieb sind, wie der Grabenaushub und die Verlegung der Rohrleitungen noch nicht abgeschlossen sind.

Die Böschungen und die Sohle des ausgebauten Grabens sind die beiden Stellen, an denen das Grundwasser austritt. Beim Betrieb eines solchen Systems können Hänge zerstört werden. Daher ist es ratsam, für die Grabenwände und die Verstärkung Spundwände zu verwenden.

Methoden der Organisation

Die Entwässerung aus einem Graben kann auf zwei Arten erfolgen: offen und geschlossen.

Offen

Diese Methode zur Grundwasserabsenkung in Gräben gilt als die einfachste und beliebteste Art, mit Grundwasser umzugehen.

Für welche Böden ist es geeignet? Diese Technik zur Senkung des Grundwassers:

• zerklüftetes Gestein;
• klastische Gesteine;
• kieselhaltigen Böden;
• Schottern von Böden.

In Gräben mit sandigen Böden wird diese Art der Entwässerung gelegentlich angewandt. In diesem Fall ist eine Tiefenentwässerung in Verbindung mit einer offenen Drainage entscheidend.

Im Folgenden wird die offene Methode beschrieben:

• Entwässerungsgraben,
• Grube,
• Wasserpumpe,
• Rückverlegung der Rohrleitung.

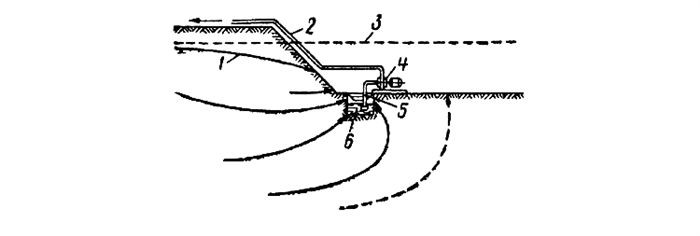

Ganz unten im Graben, an der Basis, befindet sich die Entwässerungsrinne. Es ist auch eine Sumpfpumpe installiert. Der Graben selbst besteht aus senkrecht angeordneten Brettern im Abstand von 60 Zentimetern. An den Seiten der Platten ist Kies verstreut.

Die offene Entwässerung hat den Vorteil, dass sie leicht verfügbar und einfach zu realisieren ist und nur Kreiselpumpen benötigt werden. Nachteile: ungeeignet für den Einsatz auf Lehm- und Sandböden.

Geschlossen

Ein anderer Name für diese Technik zur Entfernung von Wasser aus einem Graben ist Boden. Werden die Pumpen bei der offenen Methode an der Erdoberfläche und nicht am Boden des Grabens installiert, befindet sich die gesamte Pumpenausrüstung in diesem Szenario unterirdisch.

Brunnenpunkte helfen bei der Ausrüstung von geschlossenen Entwässerungssystemen. In diesem Fall wird das Wasser aus einem Netz von verschiedenen Brunnen gepumpt. Sie befinden sich alle um den Umfang herum, außerhalb der Kontur der Grabensohle.

Bei dieser Technik wird das Wasser um die Brunnen herumgepumpt, so dass ein Vertiefungstrichter entsteht. Das Wasser gelangt durch Filter am Boden in den Brunnen und wird aus der Öffnung gepumpt.

Mit dieser Technik können Sie die Brunnen so anordnen, dass der Boden die Wasserabflusskurve aufnimmt. Danach wird der Wasserdruck genutzt, um die Wände des Grabens von innen zu verdichten, anstatt sie zu zerstören. Wenn die Drainage abgestellt wird, ist der Boden an den Böschungen des Grabens vollständig ausgetrocknet. Diese Entwässerungstechnik wird auf Lehm- und Sandböden angewandt.

Berechnung der Grundwasserzuflussmenge

Um diese Indikatoren zu berechnen, müssen Sie zunächst die Abmessungen des Grabens bestimmen. Welche zusätzlichen Indikatoren sind für die Anwendung der Formel entscheidend??

1. Grabenart: rechteckige, quadratische oder unregelmäßige Form.
2. Länge, Breite und durchschnittliche Tiefe.
3. Dauer des Betriebs der Pumpanlage.
4. Arten von Böden sowie deren Filtrations- und Wasserverlustkoeffizienten.
5. Leistung und Druck der einzelnen Brunnen.

Wie berechnen Sie? Verwendung von Laboruntersuchungen vor Ort zur Bestimmung des Filtrationskoeffizienten und des Wasserverlustes der Böden. Die Daten aus dem Regelwerk "Empfehlungen zur Bestimmung der hydrogeologischen Parameter des Bodens durch Abpumpen von Wasser aus Brunnen" kann verwendet werden, wenn solche Informationen nicht verfügbar sind.

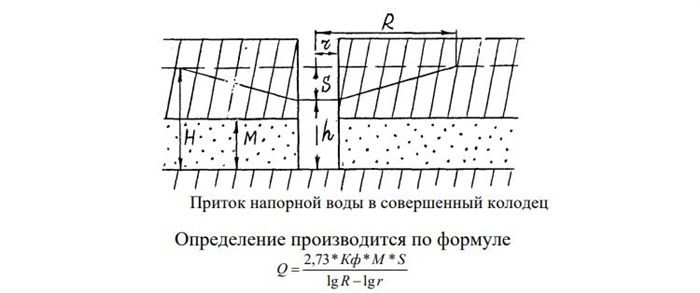

Die folgende Abbildung zeigt die Berechnungsformel. Der Filtrationskoeffizient, ausgedrückt in m/Tag, wird durch den Indikator Kf angegeben. Die Mächtigkeit des Grundwasserleiters wird mit dem Buchstaben M angegeben, das Absinken des Wasserspiegels beim Abpumpen mit dem Indikator S. Die Berechnung dieses Nenners müssen Sie vorher durchführen.

Dazu nimmt man den piezometrischen Wasserstand im Brunnen und subtrahiert den dynamischen Pegel des konstanten Wassers während des Pumpens. Notieren Sie dann alle Daten in Metern.

Der Radius des Trichters wird durch den Nenner R angegeben, und die Größe des Brunnens in Metern wird durch r. Mit Hilfe spezieller Programme lässt sich der Wasserdurchfluss in einen Graben nach Eingabe der Daten schnell berechnen.

Die Grabenentwässerung ist unerlässlich, um das Wasser in der Umgebung von Gebäuden zu kontrollieren, Ablagerungen zu vermeiden und die Fundamente vor Schäden zu bewahren. Dieser Artikel untersucht die Notwendigkeit einer angemessenen Entwässerung, die Methoden für die Installation von Entwässerungssystemen und die Materialien, die typischerweise für diese Installationen verwendet werden. Durch die Beachtung dieser Richtlinien können Bauherren und Hausbesitzer sicherstellen, dass ihre Gebäude vor wasserbedingten Problemen geschützt sind, was zu länger anhaltenden und stabileren Bauprojekten führt.

Schema und Ausführungstechnik

Betrachten wir nun die Konstruktionen und Methoden der geschlossenen und offenen Grabenentwässerung:

Offen

Gräben werden mit speziellen Auffangwannen ausgestattet, um ein offenes Entwässerungssystem zu bilden. Sie haben Versorgungsgräben mit einer Sohlenbreite von mindestens 50 cm. Boden, der einen Meter mal einen Meter oder 1.5 Meter mal 1.5 Meter werden entfernt, um eine solche Grube auszustatten. Eine solche Grube ist zwischen 1.5 und 2 Meter tief.

An den Wassersammler muss ein perforiertes Rohr mit einem Durchmesser zwischen 530 und 1020 mm angeschlossen werden. Die Anzahl der Auffangwannen kann in Abhängigkeit von der Lage anderer unterirdischer Bauwerke, dem Grundwasserspiegel und den Gegebenheiten der Grabenbaustelle variieren.

Für den Betrieb werden Zentrifugal- und Schlammpumpen eingesetzt. Sie können Wasser in den Drainagesammler pumpen. Das Wasser verlässt den Graben und gelangt von dort in die Regenwasserkanalisation.

Eine geschlossene Drainagetechnik wird ebenfalls eingesetzt, um den Grundwasserspiegel künstlich abzusenken und so die Erosion des Grabens, seiner Wände und seiner Böschungen zu verhindern. Um die Unversehrtheit des Grabens nicht zu zerstören, sollten Sie Brunnen anlegen.

Welche Pumpen werden verwendet??

Für die offene Entwässerung werden verschiedene Arten von Kreiselpumpen verwendet. Jedes von ihnen hat einzigartige Eigenschaften, einschließlich der Wasseraufnahme, der Höhe der Absorption und des Leistungsniveaus:

1. Pumpen des Typs C. Entwickelt für das Pumpen von Schmutzwasser. haben eine hohe Leistung – bis zu 120 Kubikmeter pro Stunde. Ausgestattet mit 7 kW Motoren, hohe Rotationsfrequenz, Gewicht bis zu 3 kg.
2. Pumpen wie k. Konsolengeräte haben eine horizontale einstufige Struktur. Dienen von 5 bis 360 Kubikmeter pro Stunde. Anschluss an den Elektromotor über Flansche. Diese Pumpen können für die Nutzung von Vakuumwasser verwendet werden.
3. Pumpen wie MS. Sektionspumpen, pumpen sauberes Wasser mit einer Temperatur von bis zu 60 Grad, werden für Oberflächenwasserkraft verwendet. Die Produktivität eines solchen Geräts erreicht 150 Kubikmeter Wasser pro Stunde. Die Rotationsgeschwindigkeit beträgt 3.000 U/min pro Minute.
4. Pumpen wie ND. Modelle mit einstufiger Wasserzufuhr. Wasser mit einer Temperatur von bis zu 100 Grad bedienen. Kann sowohl mit Ejektor-Nadelfiltern als auch in Röhrenbrunnen arbeiten.

Da die Pumpen des Typs C nicht gefährlich sind, wenn sie Wasserverunreinigungen ausgesetzt sind, ist eine horizontale Installation nicht erforderlich, und sie erfordern keine unvorhergesehene Wartung. Andere Arten von Geräten können nur horizontal installiert werden und funktionieren nur mit sauberem Wasser.

Geschlossen

Obwohl die Boden- oder geschlossene Wasserbefragung bei jeder Art von Boden angewendet werden kann, wird sie in der Regel in Situationen empfohlen, in denen das Auspumpen des Bodens mit einer offenen Methode zum Einsturz der Grabenwände führen kann.

In diesem Fall ist die Installation von wackeligen Zäunen an leichten Hängen nicht erforderlich. Sie erhöhen die Qualität des Abpumpens und verkürzen die Arbeitszeit.

Im Folgenden finden Sie die einzigartigen Merkmale des Anordnungsprozesses für geschlossene Entwässerungssysteme:

• Wellpoint-Anlagen werden zur Absenkung des Grundwasserspiegels eingesetzt;
• die Verwendung von häufig gelegenen Brunnen mit röhrenförmigen Wassereinläufen;
• Filter werden in einer Tiefe von 4-5 Metern installiert;
• Ausheben von Gräben mit einer Breite von bis zu 4-5 Metern;
• wenn die Gräben breiter sind, werden zweireihige Anlagen verwendet.

Verwendete Einstellungen

Für die geschlossene Entwässerung werden die folgenden Einstellungen verwendet:

1. Leichte Wellpoint-Anlagen. Das Wellpoint-Gerät besteht aus einer Pumpeneinheit, einem Ansaugkrümmer sowie einem Gummischlauch und dem Wellpoint selbst. Es handelt sich um mobile Einheiten, die im montierten Zustand in den Boden eingetaucht werden können. Sie sind einfach und zuverlässig in der Anwendung, aber ihre Wirksamkeit wird durch ihre Dichtheit beeinträchtigt. Die beste Option für die Pumpen, die mit den Anlagen verwendet werden, sind Pumpen, die Wasser bis zu einer Höhe von 8 Metern pumpen können.
2. Ejektorschächte. Geeignet für die Evakuierung von Brunnen. Die häufigsten Installationen sind EI-2.5, EI-4 und EI-6. Die Konstruktion besteht aus Brunnen mit Ejektor-Wasserhebeanlagen, Verteilungsleitungen und Kreiselpumpen.

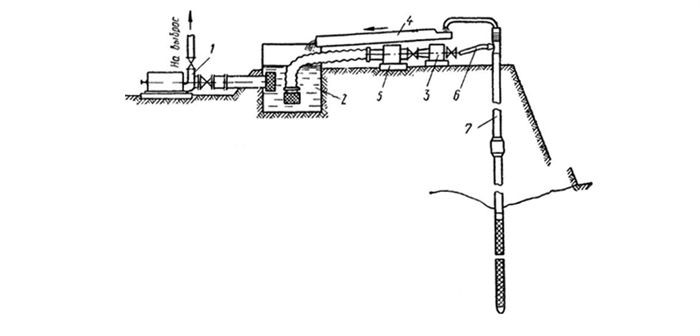

In der Abbildung ist eine Ejektoranlage mit einem Umlaufbehälter dargestellt. Das Wasser, das bei diesem System aus dem Brunnen abfließt, wird in einen Behälter geleitet und fließt schließlich in einen Zirkulationsbehälter ab. Danach entfernt die Pumpe einen Teil der Flüssigkeit, und die verbleibende Flüssigkeit wird außerhalb des Grabens freigesetzt.

Preise im Kostenvoranschlag

Die Kosten für die Installation verschiedener Entwässerungssysteme umfassen:

• Bodenart,
• Baustellenbedingungen,
• Indikatoren für die Untersuchung von Laboruntersuchungen des Grundwasserspiegels und des Bodens selbst.

Bei geschlossener Bauweise ist das Bohren von Brunnen erforderlich. Der Preis pro laufendem Meter Bohrung steigt mit dem Durchmesser des Brunnens.

Berücksichtigen Sie auch den Pumpentyp, der verwendet wird. Je leistungsfähiger die Pumpe ist, desto teurer sind die Gesamtkosten für die Einrichtung der Drainage. Während ein geschlossenes Drainagesystem um ein Vielfaches teurer ist, funktioniert eine offene Drainage aus einem Graben bei jeder Art von Boden besser.

Die folgende Tabelle zeigt die ungefähren Kosten für das Abpumpen von Wasser aus einem Graben:

Art der Arbeiten	Preis
Wasserreduzierung mit Wellpoints	Ab 250.000 Rubel für die Installation der Anlage
Verwendung einer offenen Drainage	Ab 40.000 Rubel
Tiefenwasserabsenkung	Ab 4000 Rubel

In diesem Fall beginnen die Kosten für den Einsatz einer Saugpumpe zum Entfernen des Wassers aus dem Graben bei 1.500 Rubel pro Arbeitsstunde.

Lesen Sie diesen Abschnitt, wenn Sie sich für die Definition eines Grabens im Bauwesen, seine Zusammensetzung und die Entwicklungstechniken interessieren.

Für die Stabilität und Unversehrtheit eines jeden Bauprojekts ist eine ordnungsgemäße Entwässerung der Gräben unerlässlich. Entwässerungssysteme schützen Gebäude vor möglichen Schäden durch Wasseransammlungen, indem sie Oberflächen- und Grundwasser effektiv verwalten.

Es gibt verschiedene Entwässerungstechniken, die jeweils für bestimmte Umstände und Anforderungen geeignet sind. Zum Beispiel wird Wasser häufig von niedrig gelegenen Gebieten und Fundamenten mit Hilfe von Drainagen weggeleitet. Sie bestehen aus einem mit Kies bedeckten, perforierten Rohr, durch das Wasser aus dem Gebäude sickert.

Die Auswahl geeigneter Materialien ist ein weiterer wichtiger Bestandteil der Entwässerung. Um die Langlebigkeit und Effektivität von Wassermanagementsystemen zu gewährleisten, werden häufig hochwertige Rohre und Geotextilien verwendet. Um optimale Ergebnisse zu erzielen, müssen ordnungsgemäße Verlegemethoden befolgt werden, einschließlich einer ausreichenden Verdichtung des Verfüllmaterials und der Beibehaltung eines konstanten Gefälles.

Künftige strukturelle Probleme und teure Reparaturen können von Hausbesitzern und Bauherren durch eine Investition in ein gut geplantes Entwässerungssystem vermieden werden. Eine effiziente Entwässerung verlängert nicht nur die Lebensdauer eines Gebäudes, sondern macht die gebaute Umwelt auch sicherer und umweltfreundlicher.
