Todo sobre losas de hormigón de PNO y otras para colectores de calefacción y bandejas

En el ámbito de la construcción y las infraestructuras, las tuberías y bandejas de calefacción se apoyan en gran medida sobre losas de hormigón. Estas losas, que incluyen PNOs y otros, son piezas cruciales hechas para soportar cargas pesadas y garantizar la transferencia efectiva de calor a través de diferentes sistemas.

Los PNO, por ejemplo, son losas de hormigón especialmente diseñadas para soportar los exigentes requisitos de las infraestructuras de calefacción. Para garantizar la estabilidad y longevidad de la red de distribución de calefacción, ofrecen una base sólida para la instalación de tuberías y bandejas de calefacción.

La distribución eficiente y uniforme del calor es uno de los principales objetivos de estas losas. El soporte de tuberías y bandejas calefactoras permite transferir el calor desde su fuente a las distintas zonas de un edificio o infraestructura, maximizando la eficiencia energética y mejorando el rendimiento térmico en todo su perímetro.

Es esencial comprender las características y técnicas de instalación de las losas de hormigón, como las PNO, para garantizar la fiabilidad y eficacia de los sistemas de calefacción. El estricto cumplimiento de las directrices estructurales y los métodos de instalación adecuados aumentan la longevidad y eficacia de estos componentes vitales.

Descripción general y finalidad

Losas comestibles para bandejas y conductos de calefacción construidas a partir de sellos de hormigón de primera calidad y robustos (normalmente a partir de M500), inundados de acuerdo con el marco y presoldados mediante varillas o mallas reforzadas en condiciones de producción.

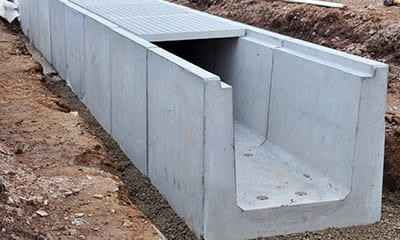

El solapamiento tiene la forma de un sumidero rectangular isósceles en el suelo, y tiene una tapa colocada con la placa superior sujeta a las paredes a ambos lados.

La bandeja propiamente dicha tiene dos nervios laterales de teja y una superficie interior horizontal.

La estructura de techo de altura completa instalada puede alojar a personas que trabajen dentro de su rango de altura de 400 (mm) a 150 (cm).

Vital. En el interior de la bandeja de tejas instalada, que debe aislarse e impermeabilizarse, hay tuberías y otros servicios.

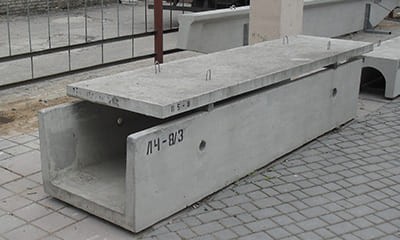

Una vez instaladas las comunicaciones, se colocan losas rectangulares de hormigón armado encima de la bandeja para que sirvan de cubierta. Los ganchos semicirculares y los agarres de las bases de la cubeta y de los productos rectangulares de hormigón armado están fabricados con acero de primera calidad. Permiten engancharse y conectarse entre sí durante la instalación, y pueden fijarse aún más mediante soldadura.

Los solapamientos de la calefacción principal y de las bandejas son posibles gracias al hormigón armado:

• soportan grandes cargas externas e internas;
• mantener la resistencia de toda la estructura;
• pueden instalarse sin ninguna dificultad;
• colocarse en cualquier lugar de difícil acceso
• asequibles;
• tener cualidades impermeables.

Dependiendo de los ingredientes del hormigón, las estructuras de bandejas pueden tener una superficie lisa o suelta (algo porosa), que varía en volumen. También tienen un tinte grisáceo.

El solapamiento está diseñado para proteger las comunicaciones instaladas de las amenazas externas e internas, así como de las causadas por la naturaleza, los acontecimientos provocados por el hombre, los procesos biológicos y los elementos físicos. Además, los constructores deben instalarlos con aberturas para la ventilación del espacio interior.

El mercado de suministros para la construcción dispone de una gran variedad de tamaños de losas para bandejas y tuberías de calefacción, cuyas medidas aproximadas son las siguientes:

1. Longitud – 740-2.990 (mm), pero no más de 4 (m).
2. Anchura – 400-2.460 (mm).
3. Espesor – 50-160 (mm).

Una losa pesa entre 100 y 2.940 kg. Cualquier diseño destinado a salvaguardar las comunicaciones mantiene el calor dentro de la bandeja y la protege del contacto con reactivos químicos.

Además, elimina todo contacto con el agua, incluido el condensado producido durante las fluctuaciones de temperatura, y aumenta la vida útil de las tuberías.

La fijación fiable de toda la estructura se garantiza mediante una colocación especial, que se instala en un rebaje preparado previamente (zanja) sobre un cojín ASG con compactación del suelo y polvo en los laterales.

Crucial! Los desagües pluviales o las ranuras de drenaje ofrecen una protección adicional contra las precipitaciones para las zanjas excavadas para las bandejas.

Requisitos principales

Al fabricar losas de suelo para tuberías de calefacción y bandejas, asegúrese de seguir las directrices que especifican las pruebas sugeridas para el material con referencia a:

1. Fuerza, fiabilidad, homogeneidad y resistencia del hormigón a bajas temperaturas.
2. Impermeabilidad y compresión.
3. Cumplimiento de la cantidad y calidad declaradas de armadura para el armazón fabricado.
4. Espesor del bloque de hormigón y dimensiones del proyecto.
5. Formación o ausencia de microfisuras que se producen durante la contracción de la estructura.

Los productos fabricados se envían a revisión de producción si no superan las pruebas realizadas en condiciones de producción. Las siguientes directrices controlan cómo se fabrican los suelos:

• GOST 12730.4-78;
• TU 5859-001-86780364-2008 (tabla de bandejas);
• Episodio 3.006.1-8 (características de los canales y túneles de elementos de bandeja), etc.d.

Las principales características reguladas para los conductos de calefacción y las bandejas deben cumplir los siguientes indicadores:

1. Resistencia al agua – superior a W4.
2. Resistencia a la compresión del material de hormigón – 22.5V y por encima de.
3. Resistencia a las heladas –
4. Indicadores de marco de acero – clase A-I, A-III, incluyendo también BP-I.

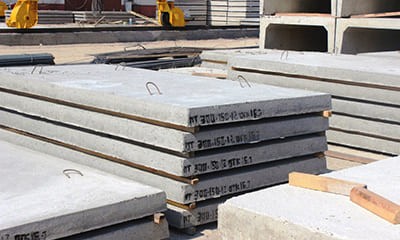

La ley exige que todos los productos de hormigón armado fabricados en fábrica lleven marcas (números más letras) en cada placa. Los principales parámetros y características (peso, dimensiones), así como la capacidad de soportar una carga por metro cuadrado (resistencia), se indican mediante designaciones marcadas. Además, se mencionan la fecha de expedición, la empresa (firma) y una marca de paso de control técnico.

Crucial! La colocación de la armadura dentro del armazón del producto está sujeta a normativas específicas que deben tenerse en cuenta en la nomenclatura. En el proyecto también se calculan las cargas y presiones futuras.

Variedades

El tamaño, la forma, las marcas y la finalidad de las placas calefactoras principales y de las bandejas varían. Son angulares, rectas y en forma de U. Por ejemplo, productos en forma de bandejas rectas y en forma de U que tengan una altura máxima de 1.68 (m) se indican con la letra "L y se clasifican según su longitud de la siguiente manera

1. Adicional (a partir de 0.42 a 0.72 m).
2. Estándar (a partir de 0.72 a 1.5 m).
3. Conducto (a partir de 1.5 a 1.8 m).
4. Túnel (a partir de 1.8 a 4 m).

Cada tipo de placa está controlado por una serie única que proporciona dimensiones y marcas. Por ejemplo, las marcas 50, 60 y 70 designan bandejas rectas de la red de calefacción L (de L-4 a L-23). Existe una serie adicional que va de LK-300-90-45 a LK-300-240-120. En este caso, se tienen en cuenta el grosor interior y exterior de las bandejas, además de su anchura y altura.

Las bandejas de esquina conectan los componentes en zonas especialmente débiles, que es donde deben situarse las curvas y giros de la tubería en función del diseño.

Todos los componentes intrincados de la estructura del tubo se fijan y aseguran de forma fiable mediante las esquinas. Los fabricantes marcan sus productos angulares con la letra "LU."

Además, este marcado puede llevar la letra "n" añadido (en caso de que la bandeja tenga un recorte de espejo).

PNO (160)

Este tipo de losa tiene un espesor de sección de 160 (mm), lo que la hace ligera. Los bucles de montaje del producto facilitan la soldadura, la instalación y el transporte. La losa tiene una capacidad de carga de 300 (kgf/m2). Los productos tienen agujeros circulares huecos en su interior donde se puede añadir mortero y refuerzo.

PT (12 y 3)

Este tipo de losas de hormigón armado con una serie de marcas, destinadas a colectores y canales subterráneos. Estos productos pueden utilizarse para instalar los sistemas de suministro de agua más complejos como estructuras técnicas bajo cualquier tipo de edificio. También pueden aplicarse en espacios abiertos bajo autopistas.

Las losas tienen un grosor total de 80 (mm) y forma de rectángulo regular. Para el montaje, cuentan con cuatro lazos reforzados fijados en la parte superior. Tienen un factor de carga máximo de 12 (tf/m2).

Cita. Algunas series, como la PT3, son especialmente populares por su facilidad de uso; para fijar las comunicaciones, basta con retirar la tapa de la bandeja. En este caso no tendrá que sacar la bandeja completamente de la zanja.

VP (19-6 y 16-6)

Los principales componentes de los colectores son los techos de las cámaras, a los que se hace referencia en la vista que se presenta. Los forjados de cámara pueden instalarse bajo instalaciones industriales (como ferrocarriles y autopistas) y utilizarse para comunicaciones subterráneas en zonas densamente pobladas.

Los productos sami están fabricados de manera que garantizan la resistencia de los canales de alcantarillado y agua, y pueden soportar grandes cargas (presión) sobre el suelo. Además, cumplen una función medioambiental al mantener los residuos contaminados fuera del suelo.

El mejor material para construirlos bajo las carreteras son las losas de canalización. Pueden soportar las cargas más pesadas y vibraciones mecánicas intensas porque son gruesas y largas.

P (8.8)

Las bandejas se fabrican con este tipo de suelo, pero también se puede construir con él cualquier tipo de estructura.

El producto de esta serie es ligero (870 kg) y tiene forma rectangular.

Gracias a ello, los sistemas de suministro de agua y las tuberías de calefacción dañados pueden instalarse o repararse rápidamente.

Los lugares sísmicamente más desfavorables pueden utilizar P 8-8 y P 8.8 gracias a sus características de alto rendimiento.

VET

Con una longitud de 2.990 (mm) y una anchura de 1.160 (mm) y un espesor de 100 (mm), las placas pueden utilizarse para construir cualquier tipo de canalización. Debido a su excepcional fiabilidad en la protección de las comunicaciones de ingeniería en todas las direcciones, son especialmente solicitados para el tendido de túneles y redes de calefacción. Las losas de esta serie se sueldan directamente sobre los nervios de la bandeja durante el montaje.

Crucial! El marcado de cada tipo de la serie se realiza de acuerdo con las normas GOST, y cada tipo se divide a su vez en numerosos subtipos.

Esta tabla puede crearse combinando los tipos de techos principales de bandejas y calefactores más populares en función de sus dimensiones:

No	Marca del producto	Longitud (mm)	Anchura (mm)	Altura (mm)	Peso (kg)
1.	LK-300-90-45	2990	880	430	900
2.	PNO 160	6280	990	160	1500
3.	Vie 12-12	2990	1480	160	1800
4.	P 8-8	2990	1160	100	3750
5.	VP 19-6	1910	600	160	430
6.	TDF 150.240.14-6	2380	1480	140	1233

Características de instalación de los canales de la red de calefacción

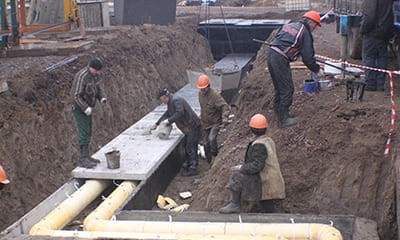

El proceso de colocación de losas de suelo para tuberías de calefacción y bandejas implica primero realizar la ingeniería preparatoria y los movimientos de tierra, y después emplear camiones de construcción para la instalación propiamente dicha. Tras realizar los cálculos, el ingeniero crea un plan que dirige el marcado, desbroce y excavación de la zona.

Una vez excavada la zanja, los procedimientos de colocación consisten en:

1. Formación de un cojín de arena o PGS para una bandeja.
2. Instalación de losas y refuerzo de las mismas en los laterales mediante soldadura, relleno y compactación de tierra en los laterales.
3. Aseguramiento de las tuberías de servicios públicos dentro de la estructura.
4. Efectos impermeabilizantes y aislantes para el sistema de ingeniería, dejando un hueco para la ventilación.
5. Cierre de la bandeja con una tapa (placa rectangular), trabajos de soldadura y acabado, sellando cuidadosamente todos los huecos.
6. Recubrimiento de la losa en las juntas con masilla bituminosa (protección impermeabilizante adicional) – Formación de aislamientos según el proyecto.
7. Soterramiento de una zanja con bandeja o colector de calefacción en la que se encuentra la red de servicios públicos.

La profundidad de las bandejas se tiene en cuenta al instalar. Por lo tanto, equivale a:

1. Carreteras (a lo largo o debajo de ellas) – 0.5-6 (m).
2. Vías de ferrocarril – 1-4 (m).
3. Tubería – 0.5-6 (m).
4. Empresas industriales – no más de 0.3 (m).

Consideraciones como el suelo, el clima, la topografía, las zonas concurridas, las comunicaciones cercanas, las infraestructuras y la proximidad de aguas subterráneas son fundamentales a la hora de la colocación. Es esencial crear un buen sistema de drenaje antes de empezar cualquier obra.

Asegúrese de rellenar uniformemente las juntas cuando utilice bandejas de esquina. Esto es esencial para evitar que la estructura en su conjunto se deforme.

La eficacia y la rapidez de los trabajos de instalación vienen determinadas por la profesionalidad de los trabajadores, la calidad de sus herramientas, la exactitud de los cálculos de ingeniería, los planos y la buena planificación del proyecto.

En consecuencia, es mejor encofrar suelos en forma de bandejas, y conviene ponerse en contacto con una empresa de construcción acreditada.

Crucial! Si es necesario, se pueden utilizar chapas metálicas como aislante para las estructuras de las bandejas. Alternativamente, utilice materiales de construcción que el ingeniero haya aprobado y enluzca cuidadosamente las juntas.

Cómo elegir la correcta?

Debe familiarizarse a fondo con las características de la propia losa, así como con todos los requisitos de información y comunicación para los que se construirá la estructura, a fin de evitar cometer un error a la hora de elegir los forjados para las tuberías y bandejas de calefacción. también importan a la hora de tomar una decisión:

1. Marcas y cargas del producto.
2. Calidad de fabricación y cumplimiento de la normativa.
3. Diámetro del tubo.
4. Espesor requerido de la futura capa aislante.
5. La necesidad de calor y trabajos de impermeabilización.
6. Componentes vulnerables de la red de calefacción o de alcantarillado.
7. Carga estimada, en función del lugar de instalación.
8. Dimensiones totales y peso del producto.

También se presta especial atención a la calidad del acero utilizado para la armadura y a la composición del hormigón. Sólo se pueden comprar productos que vengan con su documentación original, como garantías, certificados de calidad y directrices de uso y almacenamiento.

La empresa constructora que encarga los trabajos puede proporcionar productos de fabricantes directos y verificados que se compran a precios al por mayor. Comparado con comprar el material usted mismo al por menor, le saldrá mucho más barato.

Precios medios

El precio de la red de calefacción y de los forjados de bandejas varía según la región de la Federación Rusa. Así, siempre será mayor en las regiones septentrionales, la región de Moscú y St. Petersburgo. El tipo de serie con la carga dada también influye en el precio. Dado que sus cualidades técnicas se mejoran en fábrica, cuanto mayor sea, más caro será el producto.

Los tipos de losa más populares y sus costes medios en la Federación Rusa son los siguientes:

En…

La marca, el lugar de producción, el lugar de fabricación y la calidad del material influyen en el coste.

Los PNO y otros tipos de losas de hormigón son cruciales para proporcionar durabilidad, aislamiento y soporte estructural, así como para salvaguardar las tuberías y bandejas de calefacción. Estas losas proporcionan un rendimiento fiable y eficiente del sistema de calefacción al proteger la infraestructura de las inclemencias del tiempo, los daños externos y la pérdida de calor. El mantenimiento y la prolongación de la vida útil de las tuberías y bandejas de calefacción pueden lograrse conociendo los tipos, las ventajas y las técnicas de instalación adecuadas para estas losas de hormigón.

Vídeo sobre el tema

Forjados PNO, PC y PB: ventajas e inconvenientes

Los PNO y otros diseños comparables de losas de hormigón son esenciales para la infraestructura de redes y bandejas de calefacción. Estas piezas proporcionan aislamiento térmico y soporte estructural, necesarios para que los sistemas de calefacción funcionen eficazmente.

Es fundamental tener en cuenta la durabilidad, la conductividad térmica y la sencillez de instalación a la hora de seleccionar losas de hormigón para aplicaciones de calefacción. Los PNO son especialmente preferibles en climas fríos, donde es crucial mantener la eficiencia de la distribución del calor gracias a su durabilidad y sus cualidades aislantes.

Para garantizar un rendimiento óptimo y una larga vida útil, la instalación de estas losas requiere una planificación meticulosa y el cumplimiento de las especificaciones técnicas. Cuando las losas se instalan correctamente, la pérdida de calor y los gastos de funcionamiento se reducen con el tiempo, mejorando la fiabilidad y la eficiencia general de las redes de calefacción.

En resumen, los PNO y otras losas de hormigón son esenciales para la construcción y el mantenimiento de tuberías y bandejas de calefacción. Al minimizar la pérdida de calor, sus características térmicas y su integridad estructural no sólo mejoran la eficiencia de los sistemas de calefacción, sino que también favorecen las prácticas energéticas sostenibles. Los especialistas en construcción y mantenimiento pueden garantizar la fiabilidad y eficacia a largo plazo de los proyectos de infraestructuras de calefacción seleccionando e instalando correctamente estas losas.
