Los forjados cuadrados son piezas cruciales en la construcción de pozos porque confieren a estas estructuras un revestimiento resistente y duradero. Estas losas se fabrican para satisfacer requisitos específicos y están disponibles en varios tamaños y especificaciones, incluidos PP 10-1, 10-2, 15-1, 15-2 y 20-1. Para elegir el forjado ideal para su proyecto, es necesario conocer sus características y variantes.
Entre sus principales cualidades destacan su excepcional resistencia y durabilidad, que las cualifican para su uso con grandes cargas y en entornos difíciles. Al estar fabricados en hormigón armado, son duraderos y fiables. Las medidas exactas y las prácticas de fabricación superiores garantizan un ajuste perfecto y una instalación sencilla.
El hecho de que estas losas sean versátiles es otro factor importante. Se pueden utilizar en pozos de servicios públicos, drenaje y alcantarillado, entre otros tipos de pozos. Cada pozo está adecuadamente cubierto y protegido gracias a las variaciones de tamaño y capacidad de carga, que permiten flexibilidad en el diseño y la aplicación.
El uso de estas losas también mejora la accesibilidad y la seguridad. Ofrecen un revestimiento seguro que mantiene a raya los percances y el acceso ilegal a los pozos. Esto es especialmente crucial en espacios públicos y entornos laborales donde la seguridad es la principal preocupación.
En resumen, las losas de suelo cuadradas son resistentes, duraderas y versátiles para pozos como PP 10-1, 10-2, 15-1, 15-2 y 20-1. Son una opción popular para proyectos de construcción debido a su rendimiento fiable y sencillez de instalación. Puede garantizar la longevidad y seguridad de las estructuras de sus pozos eligiendo la losa adecuada.
- En qué consiste?
- Requisitos de GOST
- Marcas, variedades, tamaños
- Características de aplicación e instalación
- Ventajas e inconvenientes
- Precios medios
- Vídeo sobre el tema
- Forjados PB sus diferencias, características y ventajas.
- Dimensiones de los forjados de hormigón armado
- ¿Es necesaria una segunda capa de refuerzo en el techo??? Refuerzo de punto. Soportes de refuerzo.
- Forjados de hormigón celular y ladrillo!!! Cómo y por qué?
- CÓMO COLOCAR CORRECTAMENTE LAS PLACAS DE FORJADO?
En qué consiste?

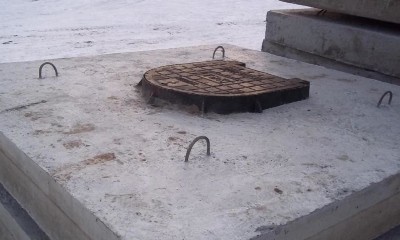

La losa de PP está diseñada para cubrir arquetas de alcantarillado prefabricadas o monolíticas para el mantenimiento de la red. Se compone de hormigón pesado de grado B15 y superior. Las cualidades distintivas del producto son las siguientes:
- Diámetro estándar de la trampilla de inspección 700 mm. El anillo del cuello del pozo tiene el mismo diámetro nominal interno.
- El grosor de los productos varía de 100 a 180 mm, lo que se explica por el área de solapamiento, así como por la carga estática y de impacto calculada que el elemento puede absorber durante su funcionamiento.
- Las fábricas producen productos de hormigón con dimensiones de 840×840 a 2200×2200, y para cada uno de ellos hay una cámara cuadrada receptora de idénticas dimensiones.
- El elemento es universal y, en caso necesario, puede ensamblarse para cubrir túneles de comunicación. En este caso, en la mayoría de las losas el hueco para la trampilla debe sellarse.
- Para facilitar la eslinga, la elevación, el transporte y la instalación de la cubierta, hay bucles de montaje hechos de refuerzo liso en cada una de las 4 esquinas.
Las empresas contemporáneas disponen de líneas de producción equipadas con maquinaria avanzada cada vez más automatizada. Una vez colocado el hormigón en el encofrado, estos dispositivos calculan automáticamente la dosificación y utilizan la vibración para garantizar la compactación del material.
Con ayuda de esta tecnología se pueden liberar productos que cumplan los requisitos de la documentación de serie.
Requisitos de GOST
Cada elemento de abono de la categoría considerada debe cumplir los requisitos técnicos enumerados en GOST 8020-90 y la serie típica 3.900.1-14. Las losas de suelo deben cumplir los siguientes requisitos, ya que están diseñadas para funcionar en entornos hostiles con altas temperaturas y regímenes de humedad:
- Al seleccionar el espesor y la armadura de trabajo, se tienen en cuenta los resultados del cálculo de la resistencia, teniendo en cuenta el aumento de los factores de stock de funcionamiento. Sometiéndose a soluciones de diseño en la producción, el producto puede funcionar a partir de 50 años.
- La calidad de la mezcla de hormigón, así como el cuidado de los productos de hormigón armado para este fin durante el proceso de endurecimiento, permiten eliminar la formación de grietas por deformaciones plásticas y contracción natural del ligante.
- Teniendo en cuenta que el producto está destinado al uso en exteriores y puede situarse por encima de la profundidad de congelación, el grado de resistencia a las heladas mínimo exigido es F-PP75.
- La pieza debe cumplir las condiciones de funcionamiento seguro en un medio acuático y tener un índice de resistencia al agua igual o superior a W4.
- A falta de una automatización total de la producción, el personal de la planta debe controlar el tamaño de la capa protectora de hormigón al colocar la malla de refuerzo. De lo contrario, con un uso prolongado, es posible la succión capilar de humedad a las piezas de acero, lo que provocará su rápida destrucción.
- Las aguas residuales tienen una mayor actividad química y, durante el proceso de fabricación del forjado de PP, hay que añadir aditivos al hormigón para proteger el producto.
Cuando se cumplen los requisitos de la documentación reglamentaria, la losa de hormigón armado puede utilizarse durante el tiempo que especifiquen las normas, al menos ese tiempo.
La estructura podría derrumbarse durante su uso si la tecnología de producción se ha visto comprometida.
Marcas, variedades, tamaños
Tal como exige GOST, las losas de suelo para pozos de PP tienen marcas únicas que corresponden a parámetros codificados específicos de un producto determinado. La siguiente tabla muestra las marcas junto con sus respectivos significados:
| No. de artículos. | Markir. | Nombre | Dimensiones laterales, mm | Espesor, mm | Peso, kg | Volumen de hormigón, m3 | Dimensiones de apertura | Tipo de refuerzo | Cantidad de montajes. bucles |
| 1 | PP 10-1 | Losa 10-1 | 1160 | 100 | 250 | 0.1 | 700 | Rejilla C1-5, Rejilla C2-3 | 4 |
| 2 | PP 10-2 | Forjado 10-2 | 1160 | 100 | 250 | 0.1 | 700 | Rejilla C1-5, Rejilla C2-3 | 4 |
| 3 | PP 15-1 | Losa 15-1 | 1680 | 150 | 680 | 0.27 | 700 | Cuadrícula C1-5, Cuadrícula C2-3 | 4 |
| 4 | PP 15-2 | Forjado 15-2 | 1680 | 150 | 680 | 0.27 | 700 | Rejilla C1-5, Rejilla C2-3 | 4 |
| 5 | PP 20-1 | Forjado 20-1 | 2200 | 160 | 1380 | 0.55 | 700 | Rejilla C1-5, Rejilla C2-3 | 4 |
| 6 | (4) PP 20-2 | Forjado 20-2 | 2200 | 160 | 1380 | 0.55 | 700 | Rejilla C1-5, Rejilla C2-3 | 4 |
| 7 | PP 8-1 | Forjado 8-1 | 960 | 110 | 160 | 0.06 | 700 | Rejilla C1-5, Rejilla C2-3 | 4 |
| 8 | PP 8-2 | Forjado 8-2 | 960 | 110 | 160 | 0.06 | 700 | Rejilla C1-5, Rejilla C2-3 | 4 |
Para hacer un pedido a la fábrica, hay que crear una especificación técnica completa que enumere cada elemento de hormigón armado y familiarizarse con los requisitos para el diseño de trabajo de las redes externas. Se puede ahorrar tiempo y dinero, y no habrá posibilidad de tener que devolver un artículo que se pidió por error.
Características de aplicación e instalación
Las placas de PP deben estar en contacto continuo con un entorno húmedo y químicamente activo para poder funcionar.
Para evitar la filtración de residuos sucios al suelo, todo el sistema de un búnker, colector o túnel debe diseñarse teniendo esto en cuenta.
Para la instalación de la tapa hay que seguir las siguientes indicaciones:
- El borde de las paredes de la cámara se limpia de polvo y se le aplica una capa gruesa de mezcla de cemento y arena.
- Las eslingas del mecanismo de elevación se aferran a las 4 estufas de montaje.
- La tapa se coloca en los bordes de las paredes de la cámara, estrictamente en la alineación de cada una de sus caras.
- El producto se presiona bajo su propio peso, tras lo cual es necesario esperar un tiempo para que fragüe la solución.
- El lugar de conjugación tiene hambre.
- En la fase final, toda la cámara, junto con la placa de PP, se cubre con una capa de masilla bituminosa e impermeabilizante impermeabilizante.
Para evitar daños a la fricción del suelo, se aconseja cubrir la impermeabilización con una membrana polimérica protectora tipo Terfind antes del relleno.
Ventajas e inconvenientes
Todas las losas de hormigón armado para los pozos de PP se entregan prefabricadas en la instalación. A continuación se indican algunas ventajas de los productos:
- Geometría exacta de los lados, grosor, posición del orificio bajo la escotilla.
- Alta calidad de la superficie del hormigón, debido al endurecimiento en autoclave.
- La instalación en 4 bucles se realiza sin dificultad.
- Toda la estructura de la alcantarilla se monta en pocos días.
Entre las deficiencias, también se pueden destacar algunos hechos
- Si la cámara o el túnel tienen un diseño no estándar, es posible que la cubierta no encaje.
- Durante la instalación, se requiere equipo de elevación.
Toda obra necesita productos de hormigón armado para la instalación de redes in situ, a pesar de sus inconvenientes técnicos.
Precios medios
| No. de artículos. | Markir. | Nombre | Coste medio de un producto, rub. |
| 1 | PP 10-1 | Losa 10-1 | 1500 – 1700 |
| 2 | PP 10-2 | Losa 10-2 | 1600 – 1800 |
| 3 | PP 15-1 | Losa 15-1 | 2900 – 3200 |
| 4 | PP 15-2 | Losa 15-2 | 3400 – 3700 |
| 5 | PP 20-1 | PP 20-1 | 6100 – 6600 |
| 6 | PP 20-2 | Losa 20-2 | 6400 – 6900 |
| 7 | PP 8-1 | Losa 8-1 | 900 – 1200 |
| 8 | PP 8-2 | Losa 8-2 | 1000 – 1300 |
| Tipo de losa | Descripción y características |
|---|---|
| PP 10-1 | Losa cuadrada, diseñada para pozos pequeños, duradera y fácil de instalar. |
| PP 10-2 | Forjado cuadrado, similar al PP 10-1 pero con ligeras modificaciones para distintos tipos de pozos. |
| PP 15-1 | Losa cuadrada más grande, adecuada para pozos de tamaño medio, conocida por su robustez. |
| PP 15-2 | Similar al PP 15-1, esta losa se adapta a varios pozos medianos con pequeñas diferencias de diseño. |
| PP 20-1 | Losa cuadrada de gran tamaño, ideal para grandes pozos, ofrece gran resistencia y estabilidad. |
Los forjados de pozo cuadrado (PP 10-1, 10-2, 15-1, 15-2 y 20-1) proporcionan importantes ventajas tanto en la construcción como en el mantenimiento. Estas losas se fabrican para que sean resistentes y duraderas, de modo que puedan soportar las cargas y tensiones ambientales asociadas a diferentes estructuras de pozos.
Como cada tipo de losa tiene medidas y capacidad de soportar peso distintas, pueden utilizarse de diversas formas. Por ejemplo, las losas PP 10-1 y 10-2 son más adecuadas para pozos pequeños, mientras que las losas PP 15-1 y 15-2 son más adecuadas para proyectos de tamaño medio. Las losas con especificaciones PP 20-1 son ideales para instalaciones más exigentes y de mayor tamaño.
Al estar fabricadas con materiales de primera calidad, duran mucho tiempo y requieren poco mantenimiento. Para constructores y contratistas, son una opción práctica por sus medidas estandarizadas y su sencillez de instalación. Se puede garantizar la estabilidad y seguridad de las estructuras de los pozos eligiendo la losa adecuada para cada proyecto, lo que en última instancia contribuirá al éxito global del proyecto de construcción.
Los forjados bien escuadrados (PP 10-1, 10-2, 15-1, 15-2 y 20-1) son cruciales para construir bases estables y duraderas para diversos proyectos de infraestructura. Estas losas se fabrican para ajustarse con precisión a las aberturas de los pozos, ofreciendo un revestimiento seguro que puede soportar grandes cargas. Debido a sus medidas precisas y a su construcción reforzada, pueden utilizarse en una gran variedad de aplicaciones y tamaños de pozos, lo que las convierte en piezas fiables y adaptables de proyectos de construcción y remodelación.
