Características de un ático frío sobre vigas de madera

Un ático suele ser el centro de atención cuando se construye o remodela una casa. Muchas casas tienen un suelo frío en el ático, sostenido por vigas de madera. Este tipo de construcción tiene ciertas características que es crucial comprender además de sus muchas ventajas.

La rentabilidad es una de las principales ventajas de un forjado frío en vigas de madera. En general, el coste de las vigas de madera es inferior al de otros materiales como el acero o el hormigón. Además, la instalación de vigas de madera no es demasiado difícil, lo que puede reducir los costes de mano de obra y el tiempo de construcción.

La funcionalidad de un suelo de ático frío también depende en gran medida de sus características térmicas. El suelo sirve de barrera, manteniendo las zonas habitables situadas debajo a una temperatura constante, ya que el ático no se calienta. Para mantener la casa fresca en verano y evitar la pérdida de calor en invierno, es esencial un aislamiento adecuado entre las vigas.

La ventilación del ático es otro componente crucial. Una ventilación suficiente ayuda a regular el contenido de humedad, evitando la condensación y el posible desarrollo de moho. Esto es especialmente importante en las estructuras de madera, ya que un exceso de humedad puede hacer que la madera se pudra y debilite las vigas.

Para muchos propietarios, un suelo frío en el ático sostenido por vigas de madera es una opción sensata. Combina una excelente gestión térmica y de la humedad con bajos costes de instalación. Cuando construya o renueve su casa, conocer a fondo estas características le ayudará a tomar decisiones acertadas.

Características	Descripción
Aislamiento	Proporciona protección térmica al evitar la pérdida de calor a través del tejado.
Barrera de vapor	Evita que la humedad penetre y dañe el aislamiento y las vigas de madera.
Ventilación	Garantiza una circulación de aire adecuada para evitar la condensación y la aparición de moho.
Distribución de la carga	Las vigas de madera distribuyen uniformemente el peso del suelo del ático para evitar problemas estructurales.
Durabilidad de los materiales	La madera de alta calidad y un tratamiento adecuado aumentan la longevidad de las vigas.
Facilidad de instalación	Las vigas de madera son relativamente fáciles de instalar en comparación con otros materiales.

Qué significa un ático así??

La madera y el hormigón armado son los dos materiales principales utilizados para los forjados de áticos y entreplantas. La madera está compuesta en su totalidad por troncos, tablones y otras maderas que se han asegurado con soportes y esquinas de acero. Losas, solado reforzado y componentes adicionales de hierro y piedra componen el hormigón.

Los suelos de los áticos pueden ser calientes o fríos. El propio proceso de aislamiento es donde radican las diferencias. El ático debe estar totalmente aislado si se destina a vivienda o desván. Para ello se coloca material aislante en el suelo, las paredes, el sistema de vigas y las pendientes. En otras palabras, el ático se convierte en una habitación funcional.

El aislamiento completo no es necesario en un ático frío. Sirve de almacén y sala técnica. Para que el aire frío del tejado no entre en el piso inferior, el residencial, basta con aislar el propio techo del frío. Así es como se diferencian el aislamiento cálido y el frío.

Referencia: No debe haber más de tres o cuatro grados de diferencia de temperatura entre las salas de estar inferiores y el frío ático.

Dónde es aceptable utilizar?

Si el tamaño de la casa lo permite, es apropiado hablar de la madera como material para la construcción del suelo.

La luz, o longitud de la viga suspendida sin soporte, no debe ser superior a 4 metros.5 metros.

Si la luz es mayor, debe incluirse en el plano de la casa un muro de carga, es decir, un techo interior. Este muro soportará las vigas. Si no, hay que instalar vigas de acero que, a pesar de su mayor envergadura, no pueden doblarse.

Sin embargo, hay una sutileza. El enorme peso de la estructura de hormigón armado y metal presiona contra los cimientos. Por lo tanto, hay que decidir entre el suelo del ático y los cimientos. Debido a su ligereza y facilidad de instalación, los promotores privados suelen preferir las estructuras de madera.

En lo que respecta al aislamiento, un ático frío sólo puede transformarse en una habitación totalmente funcional durante el verano, como se ha mencionado anteriormente. Sin aislamiento en pendiente, las temperaturas invernales no subirían más de 10 ó 15 grados.

En qué consiste??

Las vigas de gran calibre forman la base de cualquier techo entre forjados, ya sea en un ático o en un sótano, y es sobre ellas sobre las que se coloca un "pastel" de suelo, aislamiento y acabado exterior. Sólo la sección transversal de las vigas distingue la estructura del ático de la del sótano. Se necesitan vigas más fuertes en el ático, sobre todo si el espacio se va a utilizar como habitación caliente para que la gente camine y coloque los muebles.

Las vigas de madera o alternativas con una sección de 100×150 son la norma para los suelos fríos. Un espesor menor es poco seguro y poco práctico de utilizar. Se pueden utilizar vigas de 100×200 para crear un suelo más resistente. Aunque pesan más, no se necesitan tantos, ya que el escalón puede elevarse de los 60 cm habituales a 1 cm.5 m.

A continuación, se instala una barrera de vapor desde el lado de la habitación inferior y, por encima, se coloca un techo en bruto de tableros OSB, por ejemplo. Más o menos se crea un suelo abuhardillado y se instala la impermeabilización y el aislamiento por el lado del ático.

Otra opción es utilizar vigas metálicas, como las vigas en I. Aunque son más resistentes, la conductividad térmica global del pastel disminuye cuando se utilizan. La elevada conductividad térmica del metal encarece el aislamiento.

Las losas de hormigón son otra opción para el suelo del ático; se instalan prefabricadas en los muros de carga de la casa. Una ventaja de los suelos de hormigón armado es que no requieren la instalación de barreras de vapor. Los inconvenientes son que requiere mucha mano de obra y dinero para instalarlo, y es pesado y frío.

Requisitos

La altura, la ventilación, el aislamiento térmico y el aislamiento acústico de un ático son sus principales requisitos de planificación. Los áticos residenciales empiezan en 2.5 metros, mientras que los áticos no residenciales suelen tener una altura de 2 metros.

El ático debe conservar un mínimo de ventilación natural a pesar de los requisitos de resistencia térmica. Esto se consigue instalando ventanas en el ático o rejillas de ventilación en el hastial.

Puede parecer contraintuitivo, pero la ausencia de ventilación es la razón exacta por la que se forman carámbanos y congelaciones en el ático. La humedad que se ha acumulado debido a los flujos de aire de la habitación no tiene adónde ir y empieza a congelarse. Además, la ventilación del ático evita que se acumule mucha nieve y se precipite sobre el tejado.

Además, es necesario que haya ventilación entre el aislamiento del techo. El aislamiento se cubre con barreras de vapor e hidrófugas en ambos lados. Sin embargo, debe haber un espacio de al menos 1 centímetro entre ellas para permitir la circulación del aire, evitar la putrefacción del material termoaislante (si es lana mineral) e impedir que la condensación mantenga húmedas las propias vigas.

No debe haber espacios de aire entre la habitación y el suelo del ático cuando se instale la capa de aislamiento térmico. Se requiere la máxima cantidad de aislamiento para los suelos.

La cantidad de aire que penetra en las fibras de madera sigue variando. Para conseguirlo, se coloca debajo del aislamiento una capa de barrera de vapor de membrana, que tiene la capacidad de absorber la humedad pero no transferirla al material aislante.

La última consideración es el aislamiento acústico, que es crucial para las casas con suelos de madera. La madera tiene poros microscópicos que le permiten transmitir las ondas sonoras. Además, toda la casa podrá oír cualquier crujido u otro ruido del ático. Para esta tarea, una capa de lana mineral de al menos 150 mm funciona bien.

Composición de la tarima

Si vemos un suelo abuhardillado de madera desde el lado de la habitación inferior, o desde abajo hacia arriba, la tarta aparecerá de la siguiente manera:

1. Acabado del techo en forma de placa de yeso o falso techo.
2. Techo rugoso, posiblemente de tablas o tableros OSB, al que se fija el techo acabado. El aislamiento se coloca encima.
3. Una capa de barrera de vapor grapada a las vigas del suelo.
4. Vigas de piso colocadas sobre muros de carga.
5. La capa aislante entre ellas tiene una altura ligeramente inferior a la de las propias vigas. Se necesita un hueco de 1 cm para la ventilación entre el aislamiento y la impermeabilización.
6. Una capa de impermeabilización clavada a las vigas del suelo.
7. Subsuelo, suelo de planchas.
8. Suelo acabado si es necesario, pero no es obligatorio.

La instalación de una barrera de vapor no es necesaria para los suelos de hormigón armado; una ventilación adecuada de todo el ático es suficiente.

Un método eficaz y asequible de aislar una casa sin calentar el ático consiste en instalar un suelo frío en el ático sostenido por vigas de madera. Al añadir aislamiento entre las vigas, esta técnica de construcción mantiene la casa más cálida en invierno y más fresca en verano al evitar la pérdida de calor de las zonas habitables situadas debajo. Para evitar la acumulación de humedad, que con el tiempo puede dañar la madera, es crucial seleccionar el material aislante adecuado y asegurarse de que haya una ventilación adecuada. Los propietarios de viviendas pueden prolongar la vida útil y la eficiencia energética de su propiedad, preservando al mismo tiempo un espacio habitable confortable, si tienen en cuenta estas importantes características.

Cálculo del número de elementos y sus tamaños

Para que el forjado del ático sea lo más estable posible frente a las cargas que se le imponen, hay que calcular la sección de las vigas del forjado y el paso entre ellas. Para ello, el promotor debe saber para qué se utilizará el ático. La clasificación es la siguiente:

• local no utilizado;
• espacio de almacenamiento;
• espacio habitable.

Hay normas para cada tipo que se enumera. Por lo tanto, el valor inicial es igual a 50 kgf/m2, o el peso del propio techo, que está hecho de madera y aislamiento ligero.

1. Para los locales no residenciales en los que no habrá muebles, cosas innecesarias, etc., el peso específico, según la tabla SNiP, es de 100 kgf/m².
2. El local donde se almacena el equipo, los muebles viejos, las cajas, los cajones y el peso de la persona tiene una masa de 200 kgf/m².
3. Un espacio habitable equipado como planta ático, con aislamiento, mobiliario y visitas humanas constantes, tiene un peso de 300 kgf/m².

Para calcular la madera necesaria, primero añadimos el peso del espacio habitable al valor inicial de 50 kgf/m². A continuación, comprobamos la tabla SNiP, que tiene en cuenta las dimensiones y el paso de las vigas para cada peso.

Materiales y herramientas

Las herramientas y suministros necesarios para cada paso de la tarea se muestran en la tabla.

• vigas, cuya sección transversal corresponde a la tabla SNiP;
• tablas para el suelo rugoso del ático o el bloque craneal;
• troncos;
• tableros OSB para el techo en bruto
• tablero machihembrado para suelo acabado.

• anclajes de acero;
• esquinas reforzadas
• abrazaderas;
• tornillos autorroscantes;
• grapas;
• clavos.

• tela asfáltica para vigas sobre muros de hormigón armado;
• barrera de vapor de membrana;
• impermeabilización;
• aislamiento.

• destornillador;
• hexágonos para anclajes;
• martillo;
• grapadora;
• amoladora;
• motosierra;
• cuadrado;
• marcador.

• antisépticos para la madera;
• retardantes de llama.

Técnica de instalación

El proceso completo de instalación del suelo llave en mano consta de cuatro pasos:

• instalación de vigas;
• instalación de techos;
• aislamiento del suelo;
• instalación del suelo del ático.

Se preparan los materiales, se trata la madera con retardantes de llama y antisépticos, y se deja secar toda la noche antes de empezar a trabajar. Para evitar que entren en contacto directo con el muro, los extremos de las vigas que quedarán ocultos en el muro se aíslan con polietileno o tela asfáltica. Los extremos se dejan desnudos en este caso. Se ha hecho un agujero de 15-20 cm de profundidad en la pared. Se utilizan anclajes para fijar la viga al muro.

Referencia: Antes de albañilar el extremo de la viga en el muro, se retrae tres centímetros de la parte inferior del muro y se corta en un ángulo de 60°. Es necesario ventilar el propio árbol, por lo que hay que hacerlo.

Instale el techo de la habitación utilizando listones de sección pequeña (contramarco) -20 x 90 mm deberían ser suficientes- y no olvide incluir el agujero para la entrada del ático. Una barrera de vapor con agujeros se clava en la habitación entre las vigas y las lamas. El techo acabado se instala enseguida, sin instalar primero el aislamiento por el lado de la habitación.

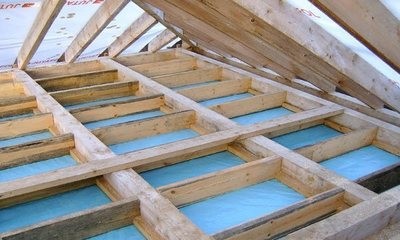

Para crear celdas cuadradas para el aislamiento, se instalan separadores o se montan troncos en las vigas. Coinciden con las propias vigas en altura e inclinación. El aislamiento se introduce en las celdas; a continuación se enumeran algunos de los tipos más populares:

• lana de basalto;
• ecowool;
• espuma de poliuretano;
• gránulos de arcilla expandida.

El aislamiento contra el viento, o impermeabilización, se aplica encima del aislamiento. Se fija a las vigas y viguetas (separadores) con una grapadora. El último paso consiste en instalar un subsuelo y cubrirlo con un suelo de acabado machihembrado.

En ocasiones, las vigas del suelo se montan sobre mauerlats, que se fijan a muros de carga. Si las vigas van al exterior, se tiene en cuenta esta opción.

El ladrillo o el hormigón celular se colocan sobre muros de carga con vigas en I instaladas. Después, se colocan vigas de madera en las ranuras, fusionando los dos materiales.

Desde el punto de vista económico, la técnica de solapamiento en vigas de madera es menos costosa. No son necesarios ni el equipo especial que se utiliza para suministrar hormigón durante el proceso de creación de una solera armada ni el equipo necesario para la instalación de suelos de baldosas.

Características de las losas de hormigón

Hablemos brevemente de los suelos de baldosas como ejemplo. Primero se prepara la estructura para estos niveles vertiendo una cimentación monolítica reforzada. Hacer un cinturón blindado es un paso necesario en el proceso de preparación de la pared. Se forma en la parte superior de un muro de carga o en el espacio entre las dos últimas capas de bloques de hormigón (u otro material).

Para materiales duraderos, se debe estirar una malla reforzada o colocar una capa de refuerzo entre los dos últimos bloques. El vertido de cemento en el encofrado donde se cruzan las barras de refuerzo crea un cinturón reforzado para materiales porosos y huecos, siguiendo los principios de una cimentación en bandas.

El 50% de la anchura de los muros de carga se cubre con forjados. En otras palabras, la losa debe cubrir 20 cm si la pared tiene 40 cm de grosor. disposición de los componentes con herramientas especializadas.

La losa de descenso es simplemente guiada por el equipo de construcción. A continuación, las planchas se unen entre sí a través de los ojos, de forma lineal o transversal. La lana mineral aísla el techo, mientras que la espuma de poliuretano sella los espacios entre las placas.

Errores y dificultades en el proceso

La mayoría de los errores se cometen al seleccionar la propia madera. Es imprescindible tener en cuenta tanto su sección como su calidad. Se aconseja seleccionar madera de coníferas que no tenga hongos ni manchas azules. Además, el contenido de humedad de la madera es importante. La sección transversal de las vigas variará 1-2 cm si la madera utilizada para fabricarlas no está suficientemente seca. Para que el techo sea recto, es crucial que la diferencia se origine en el lado del ático y no en el de la habitación.

Ocasionalmente, al comprar madera para vigas hay unidades que tienen un pequeño porcentaje doblado en forma de arco. No las tire directamente. La viga se puede instalar con la joroba hacia arriba si los cálculos SNiP indican que el porcentaje de curvatura es aceptable. Debido al peso de los materiales que presionan contra las vigas durante el funcionamiento, se nivelará.

El aislamiento térmico no puede utilizarse para eliminar el pasillo de flujo de aire que se forma entre las tablas dobles utilizadas como vigas. En este caso, es preferible utilizar una segunda capa de lana mineral perpendicular a la primera.

Coste medio de las obras en la Federación Rusa

Los costes de instalación de un suelo de ático se determinan por metro cuadrado. El coste viene determinado por el trabajo que se incluye. Las instalaciones complejas suelen incluir:

• instalación de vigas de madera;
• aislamiento y barreras hidro-, de vapor;
• instalación del subsuelo y el techo.

El sellado de juntas es una tarea que se asigna ocasionalmente y a veces no. El grosor del aislamiento puede influir en el coste. En los climas más fríos se necesita más, por lo que los trabajadores lo instalan en dos capas, lo que eleva el coste del trabajo.

En Moscú y sus alrededores, la instalación del suelo suele costar entre 500 y 850 rublos. Por 400-800 rublos, los equipos de mantenimiento en St. Petersburgo completan instalaciones intrincadas. sin incluir los materiales.

Para muchos hogares, un suelo frío en el ático sostenido por vigas de madera es una opción económica y útil. Gracias al aislamiento superior que proporciona esta técnica de construcción, las zonas habitables situadas debajo se mantienen frescas en verano y cálidas en invierno. Los materiales aislantes modernos, junto con las cualidades inherentes de la madera, proporcionan una solución duradera y beneficiosa para el medio ambiente para su ático.

Una de las principales ventajas de las vigas de madera es que pueden soportar una estructura al tiempo que permiten flexibilidad en el diseño. Como la madera es ligera y resistente, trabajar con ella durante la construcción o la reforma resulta más fácil. Además, las capas aislantes adicionales colocadas entre las vigas pueden mejorar las cualidades aislantes inherentes a la madera.

En la instalación de un suelo frío en el ático, es fundamental tener en cuenta una ventilación adecuada. Una ventilación adecuada ayuda a evitar la acumulación de humedad, que puede provocar la aparición de moho y daños estructurales. La longevidad de las vigas de madera y de toda la estructura del ático puede preservarse asegurándose de que hay suficientes ventilaciones y de que el aislamiento se instala correctamente.

Además, el mantenimiento regular es esencial. Se puede mantener la integridad del suelo del ático inspeccionándolo periódicamente en busca de desgaste, daños por humedad y plagas. Así podrá solucionar cualquier problema a tiempo. Un suelo frío de buhardilla sobre vigas de madera puede ser un elemento fiable y energéticamente eficiente de su casa durante muchos años con el mantenimiento adecuado.
