Cómo calcular la anchura y otras dimensiones de una zanja para una tubería, por qué es necesario?

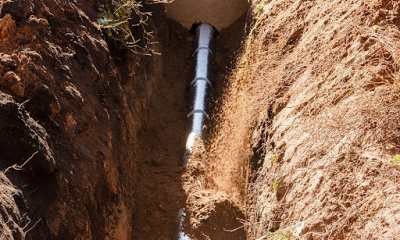

Determinar las dimensiones de la zanja es esencial a la hora de organizar la instalación de una tubería. La tubería se desplaza a través de la zanja, lo que garantiza que quede bien colocada y protegida de la intemperie. La estabilidad y seguridad de la tubería una vez instalada dependen directamente de la anchura de la zanja, por lo que es esencial calcularla.

Además de la propia tubería, la anchura de la zanja debe dejar espacio suficiente para su correcta instalación y mantenimiento. Normalmente, para determinar la anchura de la zanja se utiliza el diámetro de la tubería más un margen para que los trabajadores puedan trabajar con seguridad a su alrededor. Esto garantiza un espacio adecuado para que los trabajadores puedan moverse durante la instalación y otros procedimientos de mantenimiento.

Además, hay que tener en cuenta el tipo de suelo y la profundidad de la tubería a la hora de calcular las dimensiones de la zanja. Para evitar derrumbes durante la excavación y después del tendido de la tubería, los distintos tipos de suelo tienen diferentes niveles de estabilidad y requieren anchuras de zanja diferentes. La profundidad también es importante porque determina el grado de cobertura que tendrá la tubería cuando esté enterrada, protegiéndola de los elementos y de posibles daños.

Calcular correctamente estas dimensiones garantiza que la tubería cumpla las normas de seguridad y se instale de forma segura. Reduce la posibilidad de que se produzcan daños debidos a factores externos que, a la larga, podrían poner en peligro la integridad de la tubería, como el movimiento del suelo o impactos externos. En definitiva, la precisión de las mediciones de la zanja es fundamental para la longevidad y la eficacia operativa del sistema de tuberías.

Determinar las dimensiones de una zanja para una tubería es esencial en la construcción para garantizar la eficiencia, la seguridad y el cumplimiento de la legislación. Es necesario tener en cuenta variables como el tamaño de la tubería, el tipo de suelo y los requisitos de profundidad para determinar la anchura adecuada y otras dimensiones. Este procedimiento ayuda a evitar daños medioambientales, reducir los costes del proyecto y mantener la integridad estructural de la tubería. Cualquier proyecto de construcción de tuberías requiere un cálculo preciso de estas dimensiones, lo que subraya la importancia de una planificación meticulosa y el cumplimiento de las normas del sector.

Componentes del cálculo del volumen de los trabajos de excavación al colocar una tubería

Cuando se prepara la excavación de una zanja para una tubería, hay que determinar sus medidas geométricas. Para ello se utilizan planos de construcción, estudios de superficie y mediciones topográficas.

Al calcular el volumen de una figura, se siguen principios geométricos. Para ello, hay que tener en cuenta algunos indicadores fundamentales. Para empezar, la forma de la zanja.

Dependiendo de la composición del suelo y de las especificaciones de la tubería, puede ser:

1. Un rectángulo regular si, debido a la densidad del suelo, se obtienen paredes laterales verticales.
2. Trapecio con paredes laterales oblicuas.

Debe conocer los parámetros básicos de la zanja para realizar los cálculos:

• longitud total;
• la altura de cada pared;
• anchura a lo largo de la superficie inferior y superior;
• capacidad cúbica de la tubería.

Mediante mediciones, se determina

• volumen del objeto,
• perímetro,
• cuadrado,
• cantidad de tierra excavada.

Si se trata de una zanja de gran tamaño o situada en un terreno irregular con distintos niveles de superficie, la región se divide en varias cifras sencillas. Cada cálculo se realiza como el total de los parámetros de varias cifras.

Objetivos de dimensionamiento

La excavación de una zanja para tuberías es un proceso intensivo en mano de obra con diferentes unidades de trabajo.

El volumen de los trabajos de excavación debe calcularse para saber:

1. Volumen de tierra excavada.
2. Gasto de tiempo de mano de obra manual y horas de máquina (los gastos pueden calcularse teniendo en cuenta que después de colocar la tubería habrá que cavar la zanja).
3. Capacidad de transporte necesaria para retirar el exceso de tierra.

El último paso consiste en calcular cuánto costará todo en total, teniendo en cuenta los salarios de los trabajadores y el alquiler del mecanismo.

En los cálculos se tienen en cuenta los trabajos adicionales, entre otros:

• la descarga de tierra en el transporte y su retirada,
• instalación de fijaciones verticales a la pared,
• el relleno,
• devolver el terreno a su estado original.

Requisitos de SP y SNiP

Las leyes reguladoras de la construcción (STK – mapas tecnológicos estándar, SNIP – códigos y reglamentos de construcción) contienen los principios y requisitos para los cálculos.

Las directrices de construcción y los requisitos para el movimiento de tierras al excavar zanjas están autorizados en:

• SP 45.13330.2012 sobre estructuras de tierra, que establece los requisitos básicos para la disposición de la anchura de las zanjas, la altura de las paredes y las desviaciones permitidas;
• SP 104-34-96 sobre trabajos de excavación;
• SNiP 2.05.06-85 sobre tendido de tuberías subterráneas;
• SNiP III-42-80 sobre trabajos de excavación.

Las tuberías de agua y gas, así como otras instalaciones tecnológicas, pueden tener requisitos diferentes.

Datos y fórmulas

Antes de realizar cálculos mediante fórmulas, es fundamental conocer las características del lugar y de la tubería que influyen en los parámetros utilizados.

La calidad del suelo determina la cantidad de enmienda necesaria para calcular el volumen total de suelo y la pendiente admisible. Cuando se trabaja en suelos arenosos, margas ligeras y pesadas, arcilla blanda o aceitosa, se utilizan diferentes porcentajes al contabilizar el aditivo de piedra triturada.

Es esencial tener en cuenta el lugar donde se realizará el trabajo. Los tipos de equipos que pueden utilizarse y la profundidad mínima permitida dependen de si la zanja se coloca en un patio residencial, en una calle urbana o en un campo.

En primer lugar, se determina la profundidad necesaria de la zanja (N). Depende del diámetro de la tubería (diámetro de la tubería + espesor del aislamiento – Ø con aislamiento) y de la profundidad mínima admisible (Nmin): N con aislamiento es igual a Nmin + Ø.

La anchura de la zanja (B), que se basa en el diámetro de la tubería y las tolerancias, es el siguiente indicador. Dependiendo del tipo de instalación (tubos individuales, secciones o cordones), la tolerancia alrededor del tubo varía. B = Ø con aislamiento + tolerancia; la anchura total no puede ser inferior a 0.7 m, y 0.8 m con fijaciones laterales.

Sólo en suelos densos la anchura de la zanja coincide de arriba abajo; en suelos arenosos y franco-arenosos, la zanja adopta la forma de un trapecio. En estas situaciones, hay que tener en cuenta la longitud y la profundidad de la zanja para calcular la inclinación de las pendientes.

La relación entre la profundidad de cimentación (N) y la profundidad de excavación (Kot) indica la inclinación de la pendiente. Por ejemplo

• Cat = N/V = 1: 1 con una pendiente de 45°;
• Cat =H/V = 1: 0.5 con una pendiente de 63°;
• Cat =H/V = 1: 1.25 con una pendiente de 38.

La anchura de la zanja en su parte superior puede hallarse utilizando el coeficiente resultante; para ello, añada a los parámetros de base el doble de la magnitud de la pendiente.

Tanto para el desarrollo manual como para el mecanizado, el volumen de trabajo (V) para la excavación se determina de forma independiente. La experiencia sobre el terreno indica que la relación (Kr) es 85 y 15% dentro de la ciudad y 95 y 5% fuera de las zonas pobladas.

Suma las cotas inferior y superior, dobla y divide por la mitad para obtener la anchura media (S): W = (A + B): 2.

Cuando Krm = 85 o 95, el volumen de suelo excavado por medios mecánicos es igual a Vex. = W x N x L x (Krm/100) (m3).

Vr. = W x N x L x (Krm/100) (m3) es el volumen de tierra removido manualmente, donde Krm = 5 o 15.

Además de excavar la zanja principal adecuada, es imprescindible excavar las fosas donde se instalarán los colectores de condensados y se colocarán las juntas de soldadura. El diámetro de los tubos determina las dimensiones de las zanjas. Las proporciones ideales son:

• longitud L = 1.5 metros;
• anchura (W) = Ø + 1.4 m;
• profundidad (H) = 0.7 m desde el fondo de la tubería.

Normalmente, el volumen total de las zanjas no representa más del 5% del tamaño total de la zanja.

Teniendo esto en cuenta, el trabajo total en la fase inicial se calcula de la siguiente manera Vtotal.desarrollado. = Vex. + V.mano. + 0.05 (Vex. + V.ruch) (m3).

El relleno de la zanja señala el inicio de la segunda fase de la excavación. Este procedimiento consta de varias fases secuenciales. En primer lugar, las tuberías se rellenan manualmente. Con aislamiento y al menos 20 cm de relleno encima, la altura es igual al diámetro de la tubería: h = Ø + 0.2 (m).

Para calcular el volumen total de relleno es necesario hallar el volumen de zanja directamente ocupado por la tubería. Para ello, utilizamos la fórmula V tubería = π Ø /4 x L (m3), que sirve para hallar la longitud de la zanja y el área de un círculo.

Para los cálculos adicionales, hay que añadir las dimensiones del terraplén por encima de la superficie del suelo, si lo hay, y deducir las dimensiones de las tuberías calculadas del volumen total de suelo excavado.

Alternativamente, la cantidad total de trabajo realizado a mano y con bulldozer se utiliza para determinar el volumen de relleno:

1. El porcentaje de trabajo manual es V manual. zas. = A x h x L – V tubos (m3).
2. La cuota de trabajo bulldozer V mech.zas. = (A+B)/2 x (H – h) * L (m3).

Además, se resta del volumen de las zanjas previamente excavadas el tamaño de los equipos colocados en ellas.

Se puede calcular el balance de masa de tierra para asegurarse: V rellenado a mano más V entubado por tendido más V rellenado a máquina es igual a V desarrollo general.

Hay que tener en cuenta la cantidad de tierra que no volverá a la zanja al calcular el volumen de tierra que hay que retirar. Para ello se utiliza la información previamente establecida sobre la tierra excavada y el coeficiente de aflojamiento residual (Ko). La tierra densa que se retiró y la tierra suelta que se devolvió tienen volúmenes diferentes, por lo que se requiere este ajuste.

El indicador residual se determina mediante un porcentaje y se incluye en las siguientes directrices metodológicas: V desarrollo total x (Ko/100) (m 3) es igual a V residual.

Si la construcción se realiza en campo abierto, la tierra sobrante se dispersará por los alrededores. Es necesario retirar la tierra excavada y no removida en zonas urbanas y otros entornos restringidos.

Hay que determinar la cantidad de tierra que hay que cargar y retirar de los coches antes de hacer un pedido de vehículos para la exportación. Esta es la fórmula que se emplea V tuberías más V residuos (m3) es igual a V retirada. Determine el número de camiones basculantes en función del volumen, teniendo en cuenta su capacidad de carga.

Pueden ser necesarios otros cálculos, como Debe conocer el perímetro de la zanja para instalar la valla. La longitud y la anchura (superior) deben doblarse antes de multiplicarse por dos, de la siguiente manera: p = (l + c) x 2 (m).

En caso de que la forma de la zanja sea compleja, se realizan cálculos en cada lugar y se compilan los resultados.

Una ilustración de los cálculos de la zanja utilizando los siguientes datos:

• longitud l = 100 m;
• anchura a lo largo del fondo a – 1 m;
• anchura en la parte superior de -1.5 metros;
• diámetro de la tubería C con aislamiento Ø – 0.7 m;
• profundidad de tendido – 1 metro.

Calcularemos el valor total teniendo en cuenta las fosas y el volumen de tierra removida tanto con métodos manuales como mecanizados:

1. Vex. = (1+1.5)/2 x 1 x 100 x (95/100) = 118.75 (m3), donde Krm = 95%;
2. Vhand. = (1+1.5)/2 x 1 x 100 x (5/100) = 6.25 (m3), donde Krm = 5%.
3. Vtot = Vex + Vr + 0.05 (Vex + Vr) = 118.75 + 6.25 + 0.05 (118.75 + 6.25) = 131.25 (m3).

Asimismo, se pueden realizar cálculos adicionales durante la fase de relleno de la zanja.

Dónde obtener valores constantes?

Al planificar un proyecto de construcción, deben tenerse en cuenta varios requisitos legales relacionados con los trabajos de excavación.

Cada métrica clave se proporciona en los SNiPs y SPs de la industria. Los requisitos de seguridad de la construcción se tienen en cuenta durante su diseño.

Por ejemplo, la tabla de anchuras mínimas de zanja en SP 45.13330.2012 sobre movimientos de tierras se deriva de las técnicas de conexión de tuberías y desarrollo del suelo.

Método de tendido de tuberías	Anchura soldada	Anchura para acoplamiento, conexión de brida
En secciones separadas si el diámetro exterior de las tuberías:

• inferior a 0.7 m;
• más de 0.7 m.

• Ø + 0.3, pero no inferior a 0.7 m;
• 1.5 Ø.

• hasta 0.5 m;
• de 0.5 a 1.6 m.

Esta tabla enumera los tamaños mínimos de las arquetas teniendo en cuenta el tipo de tuberías, el método de conexión, el sellador y el diámetro nominal de la tubería.

Cómo calcular el volumen de suelo para diferentes tipos de tuberías?

Algunos tipos de tuberías tienen necesidades específicas. A título ilustrativo:

1. Al colocar tuberías de agua la profundidad de la zanja debe ser mayor que la profundidad de congelación del suelo; en diferentes zonas puede oscilar entre 1.5 a 3 metros;
2. Para las tuberías de alcantarillado es necesario garantizar una pendiente constante de la zanja, de al menos un 1% cada 10 metros, para asegurar el drenaje natural;
3. Durante la construcción de gasoductos asegúrese de colocar un colchón de arena en el fondo.

Los cálculos tienen en cuenta las características enumeradas. La profundidad de congelación se tiene en cuenta además del diámetro de la tubería cuando se calcula la profundidad de la zanja para el suministro de agua. El mayor valor implica el uso de fórmulas.

En lugar de utilizar un valor fijo para determinar la profundidad de la zanja para la tubería de alcantarillado, se utiliza un indicador medio: (profundidad al inicio de la zanja más profundidad al final): 2. la profundidad de la zanja aumenta inicialmente de 10 a 15 cm (espesor de la almohada de arena) al instalar una tubería de gas.

Si los clientes siguen las directrices y normas establecidas, son libres de especificar requisitos adicionales para la colocación de la zanja.

Tarifas en el presupuesto al excavar zanjas

El coste de los trabajos se determina teniendo en cuenta las particularidades de cada partida al realizar un pedido de preparación de una zanja para una canalización (gas, agua o alcantarillado).

Las tarifas iniciales para un metro se utilizan como guía:

• cúbico, t.e. teniendo en cuenta la profundidad, la anchura y la longitud de la zanja;
• lineales, para la longitud de la zanja.

Las condiciones adicionales se tienen en cuenta al ajustar las tarifas:

• Características del suelo (franco arenoso, suelo arcilloso, etc.).);
• el paisaje del territorio (pendiente del terreno, presencia de colinas, barrancos, asfalto, hormigón, piedras, árboles);
• profundidad de congelación;
• tipo de zanja (con taludes, de forma compleja);
• preparación preliminar del territorio, por ejemplo, retirada de la capa de tierra fértil)
• tipo de mecanización (excavadora, zanjadora, máquina de movimiento de tierras) teniendo en cuenta la potencia, el tamaño de la cuchara;
• proporción de mano de obra;
• la necesidad de remover la tierra;
• urgencia en el cumplimiento del pedido.

Tabla para calcular los precios de los trabajos:

Por 1 metro cúbico	Manualmente	Excavadora
Tener en cuenta el suelo:

• arenosa
• margas;
• arcilla aceitosa.

Las tarifas mínimas se muestran en la tabla. Al determinar la cantidad de trabajo realizado y los precios acordados con el cliente

Consulte esta sección si siente curiosidad por la definición de zanja en la construcción, su composición y las técnicas de desarrollo.

Es esencial comprender cómo calcular las dimensiones de una zanja para una tubería con el fin de garantizar la estabilidad y durabilidad del sistema de tuberías. Los equipos que trabajan en proyectos de construcción pueden salvaguardar la tubería de fuerzas externas y elementos medioambientales planificando cuidadosamente la anchura, profundidad y rampa de la zanja.

En primer lugar, hay que tener en cuenta el diámetro de la propia tubería a la hora de determinar la anchura de la zanja. En general, la anchura de la zanja debe ser al menos 30 cm mayor que el diámetro de la tubería. El espacio adicional alrededor de la tubería permite un lecho y un relleno adecuados, ambos necesarios para sostenerla y protegerla de desplazamientos o daños.

En segundo lugar, hay una serie de variables, como el tipo de tubería, la profundidad de congelación local y las características del suelo, que afectan a la profundidad de la zanja. La zanja debe ser lo suficientemente profunda como para cubrir adecuadamente la tubería, protegiéndola de las perturbaciones de la superficie, los cambios de temperatura y los posibles daños causados por las actividades adyacentes.

Además, la pendiente de la zanja es esencial para un buen drenaje y para evitar que el agua se acumule alrededor de la tubería. En general, dependiendo de la topografía y las condiciones locales de drenaje, se recomienda una pendiente de entre el 1% y el 5%. Al garantizar que el agua drene lejos de la tubería, esta pendiente reduce la posibilidad de corrosión y otros problemas relacionados con el agua.

Determinar estas dimensiones es crucial para garantizar el rendimiento de la tubería a largo plazo y reducir los costes de mantenimiento, además de cumplir los requisitos normativos. Una zanja de tamaño adecuado proporciona a la tubería un entorno estable, lo que reduce la posibilidad de fugas, roturas y otros problemas estructurales con el paso del tiempo.

En resumen, la estabilidad, longevidad y eficacia operativa de una tubería dependen de saber calcular la anchura, profundidad y pendiente de una zanja. Los equipos de construcción pueden reducir los riesgos y garantizar que el sistema de tuberías siga funcionando eficazmente durante muchos años siguiendo estas directrices.
