Legado de las casas estalinistas: suelos de tipo mixto

Más allá de sus imponentes fachadas y elaborados diseños, las casas estalinistas -conocidas por su grandeza y belleza arquitectónica- dejan un legado duradero. Construidos a mediados del siglo XIX, estos edificios se distinguen en el paisaje urbano porque combinan estilo y funcionalidad. El suelo de estas estructuras, que a menudo combina diferentes materiales y técnicas, es una de sus características más intrigantes.

El parqué, las baldosas y el hormigón se combinan a menudo en las casas estalinistas; cada material se elegía para un espacio concreto en función de su funcionalidad y belleza. Por ejemplo, el parquet, que proporciona un acabado cálido y sofisticado, se utilizaba habitualmente en salones y dormitorios. Las baldosas se utilizaban con frecuencia en baños y cocinas por su larga duración y facilidad de limpieza. Los suelos de hormigón se utilizaban con frecuencia en lugares poco visibles, como sótanos y pasillos.

Este estilo de suelo híbrido refleja las consideraciones prácticas de la época, al tiempo que muestra la artesanía de la época. Era crucial encontrar un equilibrio entre estética y funcionalidad a la hora de construir viviendas sólidas y confortables. Estos pisos cuentan ahora la historia de la inventiva arquitectónica y la vida común de las personas que habitaron estas antiguas estructuras.

Características	Descripción
Época de la construcción	Construido durante la época de Stalin (1924-1953)
Tipo de suelo	Tipos mixtos, que a menudo incluyen suelos de madera y hormigón
Durabilidad	Conocido por su sólida construcción, pero los suelos de madera pueden requerir mantenimiento
Diseñar	Combina funcionalidad con elementos decorativos típicos de la época
Mantenimiento	Los suelos de hormigón requieren poco mantenimiento; los de madera pueden necesitar un mantenimiento regular
Retos de la renovación	Sustituir o reparar el suelo puede ser complejo debido a la mezcla de materiales

Qué significa?

El elemento estructural de un edificio que lo separa verticalmente en plantas se denomina techo entre forjados.

Deben ser cálidos, robustos, capaces de soportar y distribuir por igual todas las cargas dinámicas y estáticas, y tener el grado necesario de aislamiento acústico.

Absorben parte de las cargas generales de deformación del edificio y mejoran la estabilidad global de la estructura.

Los suelos mixtos se construyen a menudo como "madera-hierro" estructuras, con componentes de madera dispuestos a lo largo de correas y soportados por vigas de acero portantes. En la actualidad, existen forjados de "hormigón armado" que están situados en zonas especialmente "húmedas." También puede asumir parte de la carga general de la casa cuando se instalan nudos de hierro u hormigón.

En un momento dado, los diseñadores se vieron obligados a construir estructuras de hormigón armado sobre vigas de hierro en baños y cocinas debido a los grandes daños causados por la putrefacción de las vigas de madera y las vigas de carga de madera.

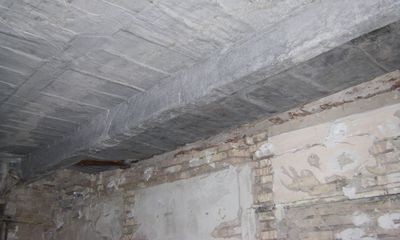

Antes de 1924, las casas tenían correas y vigas de hierro; a partir de los años 30, los baños y las cocinas tenían suelos de hormigón armado, mientras que todas las demás habitaciones tenían suelos soportados por vigas metálicas o de madera.

Además. En la actualidad es imposible calcular la carga estática admisible de estas estructuras, pero es muy probable que no puedan soportar el peso de una solera de hormigón adicional, accesorios de fontanería pesados, como una bañera de hierro fundido o una caldera de calefacción, y tabiques interiores de piedra.

¿De qué materiales están hechos???

Este tipo de construcciones solían ser multicapa en viviendas encargadas antes de los años 50 del siglo pasado.

• solado de hormigón;
• suelos de tablones;
• viga metálica, viga en I;
• entre forjados – forjados ligeros prefabricados de hormigón armado;
• material impermeable;
• malla de yeso;
• yeso.

A veces se construyen con vigas portantes de acero y revestimiento de madera, o adoptan la forma de un armazón de madera rodeado de vigas de acero.

En las viviendas de tres plantas o menos, los forjados mixtos modernos se crean utilizando los siguientes esquemas de diseño:

• Estructura monolítica sobre vigas de hierro, reforzadas con malla de refuerzo.
• Forjados prefabricados monolíticos – en el papel de vigas portantes se utiliza un perfil metálico, el espacio entre las vigas se rellena con bloques celulares fabricados en fábrica, se montan encofrados aislados térmicamente con armadura y se vierten con mortero de hormigón.
• Suelos compuestos de diversos materiales de construcción: tablas, losas y paneles estándar. Se instalan sobre vigas de acero portantes. Se fabrican multicapa con protección térmica, acústica, hidráulica y contra el vapor.

En qué tipos de edificios pueden utilizarse??

En el pasado, este tipo de estructuras solían encontrarse en casas de cinco pisos. Sin embargo, con la introducción de forjados intermedios más eficientes energéticamente por parte de la industria, las estructuras de tipo mixto se encuentran ahora sobre todo en urbanizaciones privadas de tres plantas o en la renovación de edificios residenciales antiguos de varias plantas.

Estos suelos pueden instalarse ocasionalmente en edificios contemporáneos de acuerdo con proyectos específicos, como cuando es necesario dotar a alguna de sus salas de cualidades únicas, como salas de incendios, o crear salas distintas con altos estándares de resistencia al fuego, como salas de cuadros eléctricos y servidores.

Además. En las casas de nueva construcción, estos suelos los instalan los propietarios particulares cuando van a hacer una ampliación o el edificio no es lo suficientemente alto. Se pueden construir forjados más delgados gracias al uso de vigas metálicas portantes.

Características

Durante la construcción, estas estructuras adquieren ciertas características, que van perdiendo gradualmente durante el funcionamiento. Los suelos empeoran cuanto más tiempo está en pie la casa. Además, ninguno de los techos entre forjados de las viviendas construidas antes de los años 70 cumple los requisitos SNiP y GOST más recientes.

Los requisitos generales de los suelos deben cumplir las características de los suelos mixtos de las viviendas de nueva construcción. Dependiendo del diseño, en ocasiones pueden fabricarse con características únicas como resistencia al gas o al agua.

Normas fundamentales de rendimiento:

1. Cumplimiento de la resistencia de diseño.
2. Rigidez de diseño del forjado. Los pandeos, por pequeños que sean, pueden provocar procesos destructivos irreversibles en un edificio. El tamaño de la deformación permitida para estas estructuras no puede superar la relación estándar en relación con la longitud del vano, para estructuras entre forjados como 1:250, y para un ático – 1:200.
3. El diseño debe ser muy ligero y delgado y no causar una tensión excesiva en las paredes.
4. Tienen una alta resistencia al fuego y actúan como barrera contra la propagación del fuego.
5. Tener las más altas características de protección contra el calor y la humedad y un aislamiento acústico estándar.
6. Estar diseñados para una larga vida útil y tener un alto grado de mantenimiento.

Requisitos y normas

El diseño de los pisos mixtos se realiza teniendo en cuenta los requisitos de resistencia, calor y protección acústica, así como las normativas estatales más recientes para edificios residenciales, públicos e industriales de una o varias plantas.

Nº GOST.Los bloques de hormigón celular: los establece para estructuras portantes y de cerramiento de madera y acero.

Además, SNiP y SP NoNo:

Estas especificaciones, que imponen limitaciones al uso de sus componentes, se consideran necesarias para la ejecución de suelos en cualquier construcción de viviendas:

1. Las estructuras portantes de madera tienen una longitud de vano permitida de 6 cm, pero son más eficaces para vanos de 2.5-4 m, ya que para longitudes mayores es más conveniente reforzarlas con columnas de soporte. Además, es necesario tener en cuenta las características de las palas en la pared – al menos 12 cm, y para vigas de madera – 15 cm.
2. La carga total de las vigas de madera es de 300-400 kg/m2, la relación entre altura y anchura es de 1.4 a 1.
3. El tamaño de la sección de la plancha de revestimiento oscila entre 4 x 10 y 10 x 30 cm.
4. La distancia entre vigas del suelo de madera es de 500-600 mm, y de metal de 100-120 cm.
5. El número de una viga de hierro para 400 kg/m2 se determina por la longitud de la luz y el paso, por lo que para una luz de 6 m, viga en I No. 20 es adecuado; para una luz de 4 m – No12; para una luz de 3 m – No10.

La gran variedad de estilos de suelos de las casas estalinistas, famosas por su opulencia e importancia histórica, es un reflejo de las limitaciones de recursos y la diversidad arquitectónica de la época. Estas estructuras suelen tener una mezcla de hormigón, madera y parqué, cada uno de los cuales tiene una finalidad y un atractivo estético distintos. La comprensión de este enfoque mixto de los suelos pone de relieve las decisiones estéticas y prácticas tomadas durante la época estalinista, y subraya los retos y el encanto de mantener estas casas históricas en los tiempos modernos.

Cómo calcular la carga en estructuras entre pisos?

Este tipo de cálculo se realiza para evitar el colapso provocado por una gran flecha de la viga. El desarrollador puede calcular la cantidad de metal laminado necesaria basándose en los resultados.

El cálculo se realiza en función de la sección de la viga; para ello hay que hallar el momento de resistencia máximo, o Wy, y el momento de inercia mínimo, o Jy. La flecha se determina en función de esta última.

Para la construcción de pequeñas viviendas individuales, la viga en I Nos. 10-20 según GOST 8239-72 se utilizan normalmente para calcular la viga en I, que se prevé instalar como marco de techos entre forjados. Como resultado, puede obtener todos los datos necesarios según las tablas de referencia: parámetros lineales, área de la sección transversal, paso de colocación P y determinar Wy y Jy, distribución Q y carga lineal q.

Por ejemplo, si el peso de los tabiques es de 74 kgf/m2, la carga distribuida es de 326 kgf/m2 y la carga viva es de 210 kgf/m2:

• Q = 326 + 74 + 210 = 610 kgf/m2;
• q = Q * p = 6.1 kgf/cm.

El momento flector My de la viga I se calcula tomando como base q, p = 1 m y longitud L = 459 cm. Sin embargo, la propia viga en I debería ser más larga, unos 5 m, porque tiene una zona de apoyo que sirve de bisagra en los bordes interiores de los muros.

My = 6.0 * 4502.0 / 8.0 = 151876 kgf x cm es igual a (q * L2) / 8.

Wy se calcula teniendo en cuenta el indicador de resistencia de diseño del acero, concretamente para el grado C235, que es de 2151 kgf/cm 2:

El valor de la tabla se contrasta con este valor.

La deformación máxima indica el grado de rigidez de la viga portante.

• E – módulo de elasticidad tabulado;
• Jy – viga I 14, igual a 571 cm 4, con los datos anteriores.
• f = 2.60 cm.

Teratioper1mparaunaespanadeL=450cmis450:2.6=171,o1/171,queesmayorqueel1/200permitido.Como resultado, seleccione un número de viga I diferente y calcule la flexión.

Se confirma el margen admisible para No. 16 con un momento de inercia de 872 cm4, f = 1.16 cm, y relativa – 1/225.

Técnica de instalación

El contratista realiza todos los trabajos preliminares necesarios, compra los materiales de construcción, inspecciona la funcionalidad de las herramientas, estudia la documentación de diseño y estudia el mapa tecnológico para levantar los forjados mixtos sobre vigas en I.

Algoritmo de trabajo para la instalación de pavimentos mixtos:

• antes de instalar la viga, asegúrate de que su altura se corresponde con la anchura del vano en una proporción de 1:16;
• la relación de aspecto de la viga debe mantenerse en 7:5, que se considera la más resistente;
• las barras craneales se refuerzan en las superficies laterales de la viga en I; se permite un tamaño de sección transversal de 60×60 ó 50×50 mm;
• instalar un rollo de tablas o tableros OSB;
• Instalo una capa de barrera de vapor en el interior del rollo, fijándolo con una grapadora, la superposición de la película debe ser de al menos 100 mm, para la densidad se pega con cinta de barrera de vapor de montaje;
• En la parte superior se instala un aislamiento acústico seguro para el medio ambiente, con una capa de al menos 100 mm; las placas del grupo de materiales de lana mineral son las más adecuadas para este fin;
• se instala una membrana impermeable con un solape de 100 mm; las juntas se encintan con cinta de construcción;
• se instala un fino revestimiento de 3 cm para crear un hueco de ventilación;
• se instala una estructura de suelo rugoso hecha de tablas
• se instala una estructura de suelo acabado a partir de tableros OSB y materiales de acabado: linóleo, baldosas o laminado.

Gana

Los diseñadores expertos coinciden en que la renovación de apartamentos antiguos con distribuciones de suelos mixtos es una tarea muy complicada. Las numerosas particularidades y características de estos proyectos de construcción en ruinas deben tenerse en cuenta, sin lugar a dudas, con el fin de completar todo el complejo de reconstrucción y evitar que el edificio "se derrumbe" sino reforzar y prolongar su vida útil.

Cuándo y por qué es necesario?

El refuerzo de forjados mixtos se produce cuando se realizan reparaciones o reconstrucciones importantes en viviendas antiguas.

Sólo después de obtener la conclusión técnica pertinente sobre la viabilidad y la seguridad de las actividades previstas para la rehabilitación puede el propietario iniciar este proceso.

La empresa unitaria estatal MoszhilNIIproekt de Moscú proporciona este tipo de conclusión costosa.

Tras el acuerdo del propietario con las organizaciones mencionadas, sus expertos examinan los suelos y las estructuras de carga para determinar si deben sustituirse y por qué motivo, todo ello sin destruir otras estructuras importantes de la casa. A continuación, se completa un proyecto de reconstrucción que revela los materiales y la tecnología utilizados para sustituir los suelos.

Qué materiales?

El proyecto de restauración elegido determinará el tipo de materiales. Por ejemplo, para reforzar una viga defectuosa se pueden utilizar diversas prótesis. En esta situación, será necesario eliminar las partes deterioradas de la estructura y reforzarla con prótesis finales o intermedias. También será necesario instalar soportes a corto plazo y retirarlos una vez finalizados los trabajos de refuerzo.

Debe quedar claro que no es aconsejable instalar dos prótesis intermedias en una viga. La instalación de prótesis también está prohibida en vigas de más de ocho metros de longitud.

Si se instalan nuevas vigas metálicas, el propietario también tendrá que comprar materiales protectores contra el calor y el vapor, losas prefabricadas ligeras para el relleno de la estructura y vigas en I, que suelen utilizarse para forjados mixtos.

Para proporcionar una protección contra el ruido aéreo de al menos 52 dB y contra el ruido de impacto de 60 dB, la protección térmica de estas estructuras debe elegirse con un espesor de al menos 100 mm y unas características acústicas.

Aunque la segunda opción para reforzar la estructura del piso es más cara para los clientes y técnicamente más difícil de ejecutar, la vida útil estimada de dichas estructuras también es significativamente mayor, durando varias décadas.

Cómo hacer?

El propietario del piso y el contratista deben llegar a un acuerdo para la ejecución segura de los trabajos una vez obtenidos todos los permisos.

Este es un punto crucial porque, en caso de que algo vaya mal, el contratista es responsable de pagar todos los daños y perjuicios.

Trabajar a nivel de cimientos para reforzar los suelos mixtos de las casas más antiguas y sustituirlos por estructuras monolíticas ligeras:

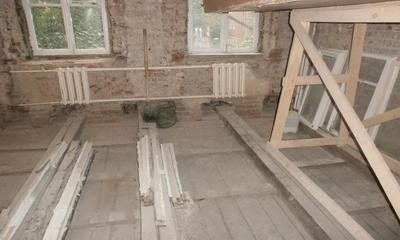

1. Eliminar los suelos antiguos.
2. Desmontaje de tabiques se lleva a cabo sólo si estas actividades están determinadas por el proyecto y con el desarrollo de un mapa tecnológico preciso para fortalecer las aberturas, en lugar de los objetos desmontados.
3. Los sistemas de ventilación no deben modificarse.
4. Después de abrir el suelo, limpie el espacio de escoria y escombros. Reforzar y cebar las vigas portantes del techo que no estén dañadas por la podredumbre.

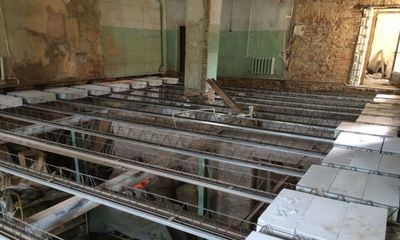

5. Se coloca una viga en I en la parte superior para reforzar la estructura y aliviar la carga del techo inferior.
6. La viga en I se fija mediante soldadura y se inserta en las paredes de ladrillo.

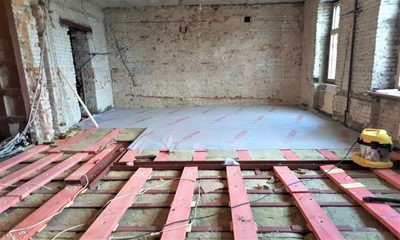

7. Instalar nuevos suelos de madera o sustituirlos por monolíticos.
8. Las tablas del piso inferior están tratadas con impregnación antiséptica e ignífuga. Instalar perfiles antirruido.

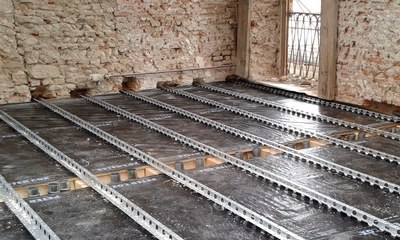

9. Instalar chapa galvanizada de perfil alto.

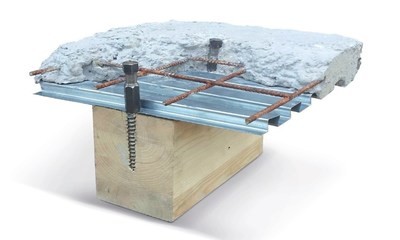

10. La armadura se coloca y se rellena con una mezcla ligera de hormigón de arcilla expandida.
11. Instalar malla reforzada 100×100.
12. Realizar una solera de acabado a lo largo de las balizas.

Reurbanización de viviendas

El tipo de techos entre forjados afecta directamente al tipo de "Stalinka" reconstrucción, o más exactamente, los organismos reguladores que deben aprobarla. La situación más difícil en este escenario es la instalación de estructuras mixtas, que requiere no sólo la opinión experta de la Empresa Unitaria Estatal MoszhilNIIproekt, sino también la planificación de un nuevo proyecto que en ocasiones requiere tomar decisiones poco convencionales.

Esto se debe a que, durante un largo periodo de uso, dichas estructuras de madera y hormigón ligero seguramente perdieron gran parte de su capacidad de carga, se combaron y, muy probablemente, empezaron a depender de tabiques no portantes dentro de la vivienda.

Será necesario reforzar las estructuras complejas al desmontar estas mamparas.

No está permitido instalar paredes de bloques de espuma nuevas o contemporáneas ni restaurar el suelo con solado de cemento hasta que se disponga de las conclusiones de la Empresa Unitaria Estatal MoszhilNIIproekt.

La reurbanización de pisos en casas con plantas mixtas debe hacerse de acuerdo con un proyecto elaborado sobre la base de un informe técnico, tras la ejecución por escrito del permiso necesario. Esto es obligatorio en virtud de los requisitos establecidos en la Resolución PPM no. 508-PP.

Crucial! El tamaño de los vanos y el material de los muros con los que está construida la casa determinarán qué forjado nuevo se elige. Se aconseja utilizar forjados mixtos situados sobre vigas de carga de madera para las construcciones ligeras de madera y armazón, y utilizar vigas de acero para los muros de piedra, principalmente utilizando una viga en I.

Defectos, causas y su eliminación

Con una gran variedad de diseños La cocina, el baño y las vigas de hierro con rollos de tabla instalados en ellas se consideran los componentes esenciales. Las zonas húmedas están hormigonadas. El resto del apartamento está cubierto de estructuras de madera intrincadamente apiladas que se rellenan con masilla de madera.

Este tipo de estructuras solían añadirse a las casas en los años setenta, pero incluso ahora siguen representando una parte considerable de las viviendas existentes en la mayoría de las ciudades rusas.

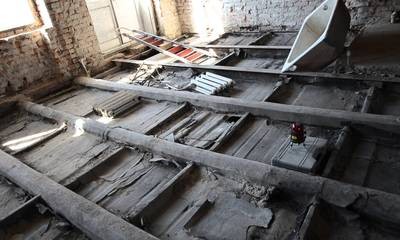

Estas casas tienen el problema de su antigüedad. Las vigas de madera se deterioran a lo largo de su vida útil, y las vigas metálicas se corroen, sobre todo en las zonas comunes húmedas. Esto también ocurre en las zonas de las paredes y en los puntos de apoyo de las vigas en las estructuras de las paredes. En cuanto a la capacidad de carga global de la construcción de viviendas, ninguno de los factores mencionados tiene mayor impacto.

Los tabiques interiores, no previstos para esta carga, son aplastados por los techos descolgados y las fisuras profundas de las paredes. En esta situación, las paredes interiores del edificio comienzan a "descargarse" y pueden caerse porque no soportan el peso.

Las vigas de soporte y cualquier otra pieza defectuosa deben reforzarse o sustituirse por completo, instaladas por expertos en pisos mixtos, para evitar que esto ocurra.

Pros y contras de su uso

Los antiguos suelos mixtos, habituales en las viviendas hasta los años 70, ya no son relevantes desde el punto de vista tecnológico.

Los diseños modernos y ligeros se utilizan sobre todo en viviendas unifamiliares de tres plantas.

Están formados por vigas de acero, hormigón armado y losas prefabricadas de hormigón ligero superpuestas.

Estas construcciones combinan las ventajas del hormigón, el hierro y la madera:

1. Son más cálidas y tienen las propiedades de aislamiento acústico necesarias.
2. El diseño del chaflán de madera y el aislamiento tienen un bajo coste.
3. La gran rapidez de instalación se explica por la ligereza del diseño, que no requiere el uso de equipos de elevación para el montaje.
4. Al utilizar vigas metálicas, aumentan las características de resistencia y la vida útil de las estructuras.
5. Las vigas de acero son capaces de soportar grandes esfuerzos mecánicos y, al mismo tiempo, crear un suelo de menor grosor, lo que resulta esencial para la construcción de viviendas privadas.
6. Al instalar vigas de madera, no se utilizan morteros de cemento, por lo que tras la instalación son capaces de soportar inmediatamente la carga de diseño.
7. Puede utilizarse en edificios construidos con una amplia variedad de materiales de construcción.
8. Disponibilidad pública de los materiales de construcción iniciales.
9. Bajo coste.
10. Gran facilidad de mantenimiento y de sustitución de los componentes del suelo.

A continuación se enumeran los inconvenientes de los suelos de tipo mixto en los edificios:

1. Alta susceptibilidad a los daños por humedad, requiere tratamiento con antisépticos para la madera y anticorrosivos para el hierro.
2. Baja resistencia al fuego para la madera.
3. Poco aislamiento acústico para la plancha.
4. Características de resistencia inferiores en comparación con los suelos de hormigón armado.

La vida moderna se ve reforzada por la combinación del encanto histórico y arquitectónico de las casas estalinistas. Una característica distintiva de estas estructuras es su pavimento de tipo mixto, que refleja el énfasis de la época en la estética y la durabilidad. Cada tipo de suelo tiene una historia única que contar, desde robustas losas de hormigón hasta intrincados diseños de parqué.

Estos suelos ofrecen una calidez y un carácter incomparables, pero también pueden ser difíciles de mantener y reparar. Conservar estas características originales aumenta considerablemente el valor y el atractivo de una propiedad, como descubren con frecuencia los propietarios de viviendas y los renovadores. Aunque la combinación de materiales es inusual para los estándares actuales, demuestra la creatividad y el ingenio de los primeros constructores.

Un conocimiento profundo de los suelos estalinistas es esencial para tomar decisiones bien informadas sobre su mantenimiento y renovación. Comprender el trasfondo histórico de estos suelos mejorará su espacio vital, independientemente de si decide actualizarlos con elementos contemporáneos o devolverles su esplendor anterior. Al tiempo que nos adaptamos a las exigencias modernas, podemos mantener la conexión con un rico legado arquitectónico adoptando el suelo mixto de las casas estalinistas.
