La sicurezza e l'efficacia dell'impianto elettrico della vostra casa dipendono dalla vostra capacità di comprendere il carico massimo che una presa può sopportare. Essere consapevoli di questo riduce il rischio di sovraccarico, che può causare malfunzionamenti elettrici o addirittura incendi. Per assicurarsi che il cablaggio sia all'altezza del compito, è fondamentale acquisire familiarità con le nozioni di base.

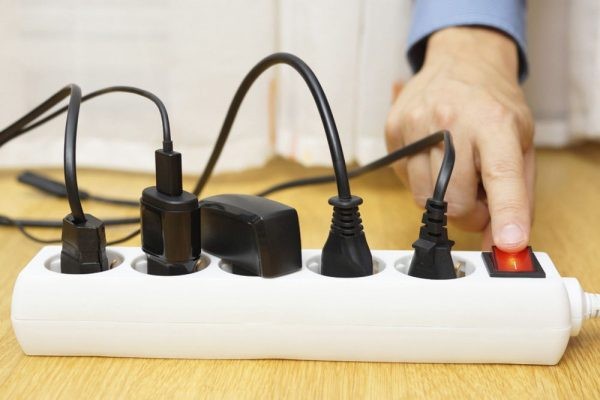

Nel determinare il carico massimo, tenete conto del wattaggio totale di tutti i dispositivi collegati alla presa. Per verificare se la presa è in grado di supportare la potenza combinata di una lampada, di un computer e di un ventilatore collegati, ad esempio, sommare le loro singole potenze. Le prese standard possono in genere supportare fino a 13 ampere, ovvero circa 3.000 watt, ma è meglio verificare il valore specifico.
La scelta del cablaggio appropriato è altrettanto cruciale. La corrente massima che un cavo può trasportare in sicurezza è determinata dal suo calibro, o spessore. A 2.Per la maggior parte delle prese domestiche si usa un filo di 5 mm², ma anche in questo caso la misura può variare a seconda delle esigenze specifiche e delle leggi locali. Il mantenimento di un sistema elettrico stabile e sicuro è facilitato dall'installazione di un cablaggio adeguato.
Sono disponibili diverse opzioni di prese per soddisfare esigenze diverse. La scelta della presa a muro appropriata può migliorare sia la funzionalità che la sicurezza, dalle comuni prese a muro a quelle specializzate come le prese USB. Per scegliere le prese migliori per la vostra casa, considerate gli apparecchi che usate più spesso e i luoghi in cui li usate.
Potete migliorare la sicurezza e la comodità della vostra casa prendendo decisioni ben informate sulla base della vostra conoscenza dei limiti di carico delle prese, delle specifiche di cablaggio e delle opzioni di presa disponibili. Dedicando il giusto tempo a questi dettagli, potrete migliorare le prestazioni di tutti i vostri dispositivi e avere la tranquillità di sapere che il vostro impianto elettrico è più affidabile ed efficiente.
- Presa da 16 A – calcolo del carico massimo, scelta del cablaggio, opzioni
- Calcolo dell'interruttore automatico
- Esempi di tabella
- Descrizione video
- Video sull'argomento
- Test di sovraccarico della presa | La corrente è superiore a 16 A
- Determiniamo la potenza consentita dell'appartamento e il numero di linee elettriche.
- Come scegliere il rating della macchina in base alla sezione del cavo ? | KonstArtStudio
- Quale cavo collegare a 1.5 o 2.5 prese quadrate? Esempi di selezione e calcoli già pronti
- Come calcolare il carico dei cavi in modo rapido e corretto? Quale carico possono sopportare i cavi??
- Come scegliere i cavi, le macchine e gli interruttori differenziali? Come calcolare la sezione dei cavi, la corrente e la potenza.
- Interruttore da 16A per 2.Cavo da 5 mm! Un cattivo consiglio da parte di un elettricista
Presa da 16 A – calcolo del carico massimo, scelta del cablaggio, opzioni
La base per un funzionamento sicuro e duraturo del cablaggio elettrico residenziale è la scelta corretta dei componenti. Questo si ottiene tenendo conto della potenza e della corrente corrispondenti dell'apparecchiatura. Per esempio, è necessario applicare la seguente formula per determinare il numero esatto di kilowatt che possono essere collegati su una rete a 220 V a una tipica presa elettrica domestica:
MP sta per potenza massima.
Ns indica la tensione del circuito.
In questo caso, si prevede il seguente risultato:
220 volt per 16 ampere corrisponde a 3520 watt, o 3.5 kW.
È possibile calcolare una presa di qualsiasi altro valore nominale in modo analogo a questo. In realtà, però, l'indicatore può essere molto più basso perché dipende da diversi altri indicatori:
- Qualità delle connessioni di contatto – la rigidità del collegamento.
- La tenuta della spina nella presa.
- Condizioni e caratteristiche del cablaggio.
Quest'ultimo dato è particolarmente importante. Il filo inizierà a riscaldarsi se la sezione trasversale dei conduttori non è pari al carico. In questo caso, nessuna macchina, indipendentemente dal numero di chilowatt nominali, sarà in grado di tollerare 16, 25 o 32 ampere. Il carico in questo caso può essere sostanzialmente inferiore al carico nominale.
Di conseguenza, è necessario selezionare il diametro del filo appropriato; esistono tabelle specifiche per questo scopo. Per esempio, un conduttore di rame con una sezione centrale di 2.5 mm² è appropriato nello scenario descritto sopra. La sua capacità di carico massima è di 4.5 kW. Ciò non implica, tuttavia, che vi si possa collegare un dispositivo di tale potenza; la presa non è fatta per questo tipo di cose.
Cruciale! I concetti di potenza attiva e reattiva devono essere distinti quando si determina la potenza massima per una presa di una determinata corrente. Il primo indicatore, che può essere utilizzato con dispositivi di tipo termico come lampade ed elementi riscaldanti, si ottiene calcolando direttamente la corrente e la tensione. La potenza reattiva è marginalmente maggiore. Quando si collegano motori elettrici, avviatori, condensatori, ecc., occorre considerare questo aspetto. P.

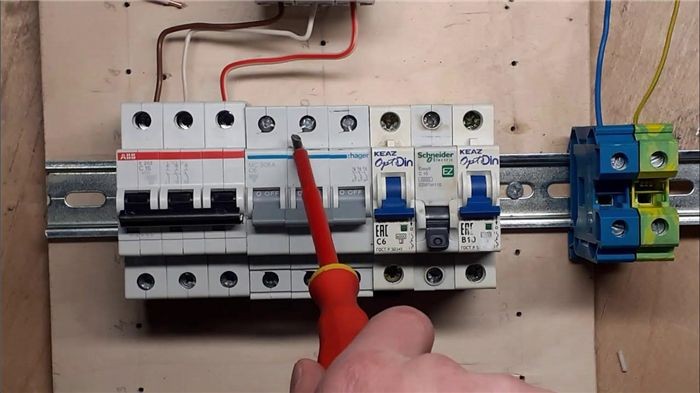

Calcolo dell'interruttore automatico
Non è sufficiente sapere come selezionare la presa appropriata. È inoltre essenziale calcolare con precisione l'interruttore per il pannello che corrisponde al carico.
Esaminiamo un esempio per capire quanti ampere sono necessari a una macchina per supportare 12 kW di apparecchiature in una rete a 220 e 380 V:
- Secondo la formula standard, per trovare la corrente necessaria, è necessario dividere la potenza per la tensione.
- Per l'opzione con un valore nominale di 220 volt, la cifra risulta essere: 12000 / 220 = 54.5 A.
- Se si tiene conto del fattore di correzione per una determinata tensione, il valore cambierà leggermente = 12000 / (0.95 * 220) = 57.4 ampere.
- Tuttavia, nella realtà, gli impianti elettrici di questa potenza sono collegati a una rete trifase con una tensione di 380 volt.
- La formula precedente viene modificata = 12000 / (1).73 * 380) = 18.2 A.
- Quindi, per collegarsi a 3 fasi, è necessario un interruttore elettrico con una potenza 3 volte inferiore (per ogni fase) rispetto a una rete monofase.
- Ciò è dovuto alla distribuzione uniforme del carico su 3 fasi.
Un altro compito altrettanto importante è il calcolo accurato dell'interruttore elettrico in base alla sezione delle anime del cablaggio elettrico. Allo stesso tempo, è necessario seguire queste linee guida per calcolare con precisione il numero di kilowatt che una macchina può sopportare in una rete a 220 V a 10, 16, 25, 32 e 40 ampere, nonché la sezione di cablaggio da utilizzare per collegare una specifica potenza di consumo.
- Sistemi di illuminazione, sistemi di allarme e dispositivi simili a bassa potenza – 1.5 mm², con un carico non superiore a 4.2 kW, automatico 16 A.
- Gruppi di prese elettriche, riscaldatori domestici, unità di riscaldamento elettrico – 2.5 mm², consumo fino a 6 kW, automatico 25 A.
- Caldaia, impianti di condizionamento – 4 mm², carico non superiore a 8.4 kW, automatico 32 kW.
- Stufe elettriche, forni – 6 mm², potenza massima 10.1 kW, automatico 40 kW.
Citazione! L'installazione di un interruttore sovradimensionato comporta il rischio di surriscaldamento, malfunzionamento e incendio molto prima dell'intervento della protezione. Al contrario, un'opzione a basso consumo, come un bollitore o una stufa, spegnerà continuamente la rete anche quando gli apparecchi funzionano normalmente.
Esempi di tabella
Le tabelle seguenti mostrano quanti kilowatt può contenere una macchina con potenza di 16, 25, 32 o più ampere in una rete di alimentazione monofase o trifase, insieme alle specifiche del cablaggio.
Trovare la sezione del nucleo, la potenza dell'utenza e i valori degli interruttori in una rete a 220 V:
| Intensità di corrente della macchina, ampere. | potenza, kWt. | Intensità di corrente nella rete monofase 220 volt. | Sezione del conduttore, mm² |
| 16 | 0-2.8 | 0-15.0 | 1.5 |
| 25 | 2.9-4.5 | 15.5-24.1 | 2.5 |
| 32 | 4.6-5.8 | 24.6-31.0 | 4 |
| 40 | 5.9-7.3 | 31.6-39.0 | 6 |
| 50 | 7.4-9.1 | 39.6-48.7 | 10 |
| 63 | 9.2-11.4 | 49.2-61.0 | 16 |
| 80 | 11.5-14.6 | 61.5-78.1 | 25 |
| 100 | 14.7-18.0 | 78.6-96.3 | 35 |
| 125 | 18.1-22.5 | 96.8-120.3 | 50 |
| 160 | 22.6-28.5 | 120.9-152.4 | 70 |
| 200 | 28.6-35.1 | 152.9-187.7 | 95 |
| 250 | 36.1-45.1 | 193.0-241.2 | 120 |
| 315 | 46.1-55.1 | 246.5-294.7 | 185 |
Individuazione della sezione dei cavi, della potenza delle apparecchiature e dell'interruttore in una rete a 380 volt:
| Intensità di corrente della macchina, A | potenza, kWt | Corrente, per 1 fase 220V | Sezione del filo, mm² |
| 16 | 0-7.8 | 0-15 | 1.5 |
| 25 | 8.3-12.8 | 15.8-24.2 | 2.5 |
| 32 | 13.2-16.3 | 24.9-31.0 | 4 |
| 40 | 16.7-20.3 | 31.7-38.6 | 6 |
| 50 | 20.6-25.5 | 39.5-48.5 | 10 |
| 63 | 25.9-32.4 | 49.3-61.4 | 16 |
| 80 | 32.6-40.3 | 62.2-76.6 | 25 |
| 100 | 40-50.3 | 77.4-95.6 | 35 |
| 125 | 50.7-64.8 | 96.5-123.0 | 50 |
| 160 | 65.1-81.2 | 123.7-124.2 | 70 |
| 200 | 81.5-102.7 | 155.0-195.3 | 95 |
| 250 | 103.1-127.7 | 196.0-243.2 | 120 |
| 315 | 128.3-163.1 | 244.0-310.2 | 185 |
| 400 | 163.5-207.1 | 310.9-393.8 | 2×95 |
| 500 | 207.5-259.1 | 394.5-492.6 | 2×120 |
| 630 | 260.1-327.2 | 494.6-622.0 | 2×185 |
| 800 | 328.1-416.2 | 623.9-791.3 | 3×150 |
Nota: quando ci si collega a una rete trifase, è possibile utilizzare un interruttore automatico di potenza inferiore e un cavo di sezione molto più piccola rispetto a una rete monofase con lo stesso carico. Di conseguenza, una rete a 380 volt è sempre collegata ad apparecchiature potenti.
Descrizione video
Ecco alcuni video di calcolo per fili, interruttori e prese:
| Argomento | Dettagli |
| Carico massimo | Una presa di corrente da 16A può gestire fino a 3680 watt. Per scoprirlo, moltiplicare 16 ampere per 230 volt (16A * 230V = 3680W). |
| Selezione del cablaggio | Utilizzate un cavo con una sezione di almeno 2.5mm² per una presa da 16A. Questo en standard, resistente alle intemperie per l'uso all'esterno, o integrato USB per la ricarica dei dispositivi. |
Conoscere il carico massimo di una presa è fondamentale per l'efficacia e la sicurezza dell'impianto elettrico. Calcolando accuratamente il carico, è possibile evitare il sovraccarico delle prese e i conseguenti guasti elettrici o addirittura gli incendi. È fondamentale tenere conto della potenza combinata di tutti i dispositivi che si intende collegare alla presa e assicurarsi che non superi la potenza nominale della presa.
Assicurarsi di selezionare il calibro e il tipo di cablaggio appropriato per il carico previsto. Oltre a supportare il carico elettrico, un cablaggio corretto prolunga la durata e l'affidabilità dell'installazione. Per garantire la conformità e la sicurezza, attenersi sempre alle norme e agli standard elettrici locali.
Per quanto riguarda le prese, sono disponibili diverse opzioni, come quelle singole, doppie e persino quelle con integrazione USB. Ciascun tipo di presa presenta vantaggi specifici in base alle vostre esigenze. Le prese doppie offrono una maggiore flessibilità rispetto alle prese singole, che sono più semplici da realizzare. I dispositivi moderni traggono grande vantaggio dalle porte USB, che eliminano la necessità di caricabatterie separati.
È possibile progettare un impianto elettrico sicuro ed efficace prendendosi il tempo necessario per calcolare i carichi, selezionare il cablaggio corretto e scegliere le prese appropriate. Questo garantisce di ottenere il massimo dal vostro impianto elettrico e di salvaguardare la vostra casa e i vostri beni. Ricordiamo che un po' di preparazione può garantire un funzionamento regolare e prevenire i problemi.
È importante conoscere il carico massimo che può sopportare una presa da 16A al momento dell'installazione, nonché selezionare il cablaggio appropriato e ponderare le opzioni. In generale, una presa da 16A può gestire fino a 3.680 watt, anche se il carico effettivo varia a seconda di ciò che si collega. La scelta del cablaggio giusto garantisce efficacia e sicurezza, evitando il surriscaldamento e altri possibili rischi. La comprensione dei vari tipi di presa, dai modelli standard a quelli intelligenti, consente di bilanciare convenienza, sicurezza e funzionalità per ottenere la soluzione migliore per le proprie esigenze.
