Disposizione del sistema di travetti del tetto della mansarda

La comprensione del sistema di travi è essenziale nella progettazione di una mansarda, sia in fase di costruzione che di ristrutturazione. L'intero spazio del sottotetto è sostenuto e modellato dal sistema di travi, che funge da base strutturale del tetto. È costituito da una sequenza di travi inclinate che costituiscono l'ossatura della copertura del tetto e vanno dalla sommità delle pareti alla sommità del tetto stesso.

La scelta dell'inclinazione o della pendenza del tetto è un passo cruciale nella progettazione di un sistema di travi. L'inclinazione influisce sulla funzionalità del tetto, oltre che sul suo aspetto estetico. Mentre un'inclinazione più bassa può offrire più spazio utilizzabile all'interno del sottotetto, un'inclinazione più ripida consente di disperdere meglio la neve e l'acqua. La scelta dell'inclinazione del tetto è spesso influenzata da elementi quali le norme edilizie locali, lo stile architettonico e il clima.

La distanza tra le travi è un altro componente importante del sistema di travi. La resistenza e la capacità di carico del tetto sono determinate da questa distanza, comunemente espressa in pollici o centimetri. Se da un lato una maggiore distanza tra le travi aumenta il sostegno, dall'altro può richiedere più manodopera e materiali. Una distanza maggiore, invece, può far risparmiare sui materiali, ma può mettere a rischio l'integrità strutturale, in particolare nelle regioni in cui si verificano frequentemente forti venti o abbondanti nevicate.

La longevità e l'efficacia del tetto sottotetto dipendono dalla scelta dei travetti adeguati. Le varietà tipiche sono costituite da sistemi in legno ingegnerizzato, capriate e travi tradizionali. I travetti tradizionali offrono flessibilità, ma necessitano di manodopera qualificata perché vengono tagliati singolarmente e installati in loco. Le capriate sono una soluzione economica per i progetti su larga scala, perché sono strutture prefabbricate che possono essere rapidamente assemblate in loco. I travetti leggeri e robusti sono prodotti da sistemi in legno ingegnerizzato, che combinano la resistenza del legno con processi produttivi all'avanguardia.

Per creare un tetto sottotetto robusto e funzionale, è essenziale comprendere come è disposto il sistema di travi. I proprietari di case e i costruttori possono assicurarsi di costruire un sottotetto che non solo soddisfi i requisiti strutturali, ma che aggiunga anche valore e fruibilità all'intera proprietà, considerando attentamente fattori come l'inclinazione del tetto, la distanza tra le travi e il tipo di travi.

Tetto mansardato: sistema di travi

Esistono molte configurazioni diverse per il sistema di travi del sottotetto, ma se installato correttamente è affidabile e utile. La struttura a travetti è un'ossatura robusta in grado di sopportare il peso dell'intero tetto e gli effetti dell'ambiente.

L'intera struttura del tetto sottotetto è sostenuta da un'intelaiatura composta da tavole di travi, sufficientemente robusta per sostenere il peso dell'intero sistema di copertura. Prima di allestire il tetto del sottotetto, è necessario stabilire la sequenza corretta per l'installazione di ogni componente della struttura a travi.

Di seguito sono riportati i componenti strutturali del sistema di capriate per tetti progettato per il sottotetto:

• Mauerlat. È la base dell'intera struttura del tetto, che in grado di sopportare e ridistribuire uniformemente il carico dal sistema del tetto alle pareti portanti. Il mauerlat è costituito da tavole fissate alle pareti esterne dell'edificio, alle quali sono fissati anche gli elementi della struttura a travi;
• Montanti o travi, che costituiscono l'ossatura della struttura del tetto. Le tavole per le gambe dei puntoni devono sopportare il carico della torta di copertura insieme al rivestimento esterno;
• Cremagliere verticali. Le rastrelliere sono installate per che sorregge la parte centrale dei travetti e di proteggerli dalla flessione, nonché di sostenere la trave di colmo;
• Corse. Barre aggiuntive installate ad angolo per sostenere le gambe dei travetti;
• Trave di colmo. Si montano su sistemi lunghi (più di 7 metri) e servono per creare rigidità strutturale;
• Listelli. Una struttura in legno aggiuntiva che viene fissata al sistema di travi e serve come base per il tetto.

Travi, arcarecci e traverse sono componenti aggiuntivi che vengono incorporati nella struttura del tetto in diversi punti per aumentare la rigidità e la resistenza complessiva della struttura.

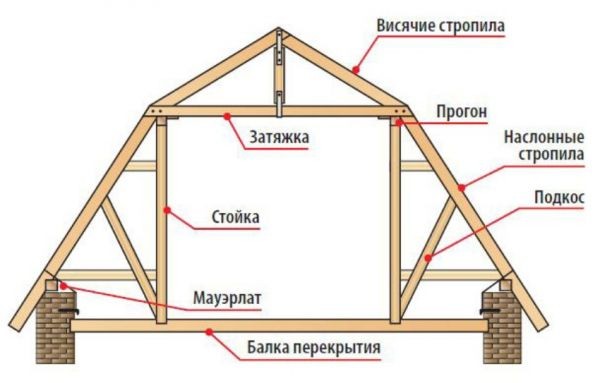

Sistema di capriate per tetti Mansardati: illustrazione in pianta e immagine sottostante.

Piano di disegno dei travetti

Tipi di sistemi di puntoni per tetti mansardati

Le stanze calde possono richiedere strutture di capriate del tetto diverse e, di conseguenza, la loro installazione sarà diversa. Inoltre, il sistema di travi può avere

• Struttura sospesa. Si appoggia alle pareti laterali della stanza con un bordo della struttura e in alto quando si collegano i travetti – sull'elemento di colmo;
• Design a strati. Il più delle volte è installato in edifici con una luce superiore a 10 m. Con questa struttura del tetto, il sistema di travi ha un sostegno su pareti esterne e una parete divisoria all'interno dell'edificio.

I travetti del sottotetto possono essere installati al momento dell'installazione:

• Progettazione a passo singolo;
• Tetto a capanna;
• Timpano rotto;
• Tetto ad anca;
• Design a mezza anca;
• Sistema a cupola (cono);
• Sistema a volta.

Una struttura rettangolare montata all'interno del rivestimento con gli angoli superiori appoggiati sulle pendenze e gli angoli inferiori inclusi nel sistema di supporto rappresenta il tradizionale spazio del sottotetto.

Installazione dei travetti del tetto della mansarda e calcolo dell'inclinazione

La scelta del rivestimento esterno del tetto è il fattore chiave per determinare l'inclinazione dei travetti del tetto di una camera calda. Pertanto, i travetti per il tetto del sottotetto devono essere installati nei seguenti modi, a seconda del tipo di copertura:

• Sotto l'ondulina. Il passo tra le tavole di sezione 50 x 50 mm deve corrispondere a 60-80 cm;
• Sotto l'ardesia. È necessaria una sezione in legno da 50×100 mm a dimensioni 50×150 mm. L'inclinazione per l'installazione sotto l'ardesia deve essere di 600-800 mm;
• Sotto le piastrelle metalliche. Quando la sezione trasversale della trave è di 50×150 mm, la dimensione del gradino non dovrebbe superare i 95 cm e dovrebbe essere di almeno 60 cm;
• Sotto le lastre ondulate. La sezione della trave può essere 50×100 mm, così come 50×150 mm. Con tale tavola, il passo deve essere di almeno 60 cm e non più di 90 cm.

Inoltre, la pendenza del tetto gioca un ruolo importante nel calcolo dei gradini. È consigliabile che ci siano almeno 80 mm tra ogni travetto se la pendenza è del 15%. La distanza tra i travetti aumenta proporzionalmente al grado di pendenza del tetto.

Come spostare i travetti oltre la linea del muro

Per creare più spazio abitativo nel sottotetto, i travetti vengono estesi oltre la linea del muro esterno. In questo metodo, la tavola del pavimento, e non la tavola Mauerlat, sostiene la trave inferiore del travetto, il che è peculiare.

Installare dei puntoni di rinforzo sotto la punta dei lati del triangolo in questa posizione.

Poiché le travi del pavimento saranno fissate al calcestruzzo con degli ancoraggi, non è sempre consigliabile installare un Mauerlat in questa situazione, ma il getto di calcestruzzo deve comunque essere completato.

Quando i travetti vengono spostati oltre la linea esterna, si deve creare un cornicione. Per le case in legno, questa cornice dovrebbe essere larga almeno mezzo metro; per le strutture in pietra o cemento, dovrebbe essere larga almeno 400 centimetri.

Quando si rimuovono i travetti oltre la linea della parete esterna, è necessario seguire il seguente ordine:

• Installare travi esterne a lastra, sezione trasversale di almeno 15*20 cm. Servono come contorno degli sbalzi e dovrebbero formare un rettangolo (in base alla forma del tetto);
• Tirare la corda tra le travi esterne e installare le travi rimanenti in incrementi di 0.6 m (per una stanza calda);
• Misurare questa distanza dal bordo sinistro a quello destro, che deve corrispondere alla gamba corta del triangolo, e segnare i punti ritagliandovi le prese per installare i supporti estremi;
• Realizzare i supporti la dimensione dei nidi di legno è di 10*15 cm. La lunghezza delle tavole di supporto deve essere superiore a 10 cm;
• Installare distanziatori temporanei per il montaggio dei montanti d'angolo;
• Utilizzando un filo a piombo su una corda attaccata ai montanti, controllare l'uniformità dei punti selezioni per i sostegni;
• Nella parte centrale dei timpani del sottotetto installare due supporti;
• Installare gli arcarecci sui supporti, fissandole saldamente con gli angoli;
• Collegare i supporti opposti con barre, Possono essere fissati agli arcarecci anche con gli angoli. Installare un supporto temporaneo sotto ogni trave;
• Una trave che funge da traversa, fissare temporaneamente con un pollice a una distanza dal bordo di 200-300 mm. Per rendere più agevole il montaggio della parte superiore della struttura a travetti, installare una pavimentazione temporanea a listoni;
• Dalle tavole bordate segue realizzare le sagome, lungo il quale vengono poi montate le capriate opposte:
• La dima viene realizzata applicando il pezzo in lavorazione alla trave e all'estremità dell'arcareccio, e corrisponde ai puntoni della fila inferiore. Segnare a misura le linee di scanalatura per eliminare le eccedenze;
• Installare le gambe dei travetti dall "estremità, e poi dal livello inferiore del sottotetto;
• Poi, in base alla sagoma installare la parte superiore telaio del travetto;
• Per evitare cedimenti delle traverse, è necessario che le capriate fissare le testate dal basso – in modo incernierato, dall'alto – con un fissaggio rigido.

Il telaio del timpano viene posizionato e le tavole dei travetti vengono fissate alle pareti con fascette metalliche.

Abbattere i travetti della parete

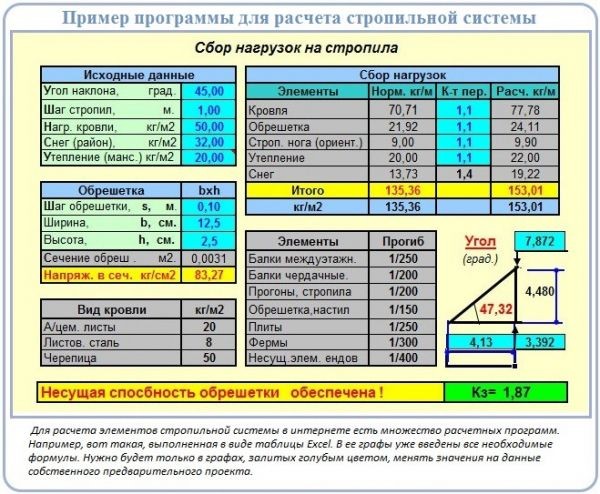

Come calcolare il sistema di travetti

Prima di calcolare il sistema di travi, è necessario conoscere la forma del tetto.

Va ricordato che le pareti della stanza devono avere un'altezza di almeno due metri e una lunghezza di tre metri perché una mansarda sia abitabile.

Il progetto del sottotetto comporta il calcolo di un sistema di travetti che tenga conto delle sottigliezze e delle dimensioni dell'edificio.

L'installazione di un supporto supplementare è necessaria se si propone un sistema a strati.

Inoltre, tenere presente quanto segue:

• La trave di colmo deve essere installata quando la lunghezza del tetto è superiore a sette metri, poiché appesantisce notevolmente la struttura;
• Non bisogna dimenticare il sistema di lucernari, per il quale è necessario costruire un telaio aggiuntivo;
• Necessariamente tenere conto dei carichi dovuti ai fattori climaticivento, neve, che possono essere importanti per determinare la sporgenza del tetto;
• Un sacco di torta per tetti, che si determina sulla base di un quadrato. metri della sua intera struttura. In questo caso, è necessario moltiplicare il risultato per un coefficiente (a partire da 1).5 a 3), per un margine di sicurezza.

Il fatto che i listelli siano montati in modo diverso per i vari rivestimenti, continui o radi, deve essere considerato nel calcolo del sistema di travetti.

Inoltre, occorre tenere conto delle caratteristiche della pavimentazione e delle prestazioni del tetto.

Installazione del sistema di travi

Le travi del pavimento, che sono fissate al mauerlat e alle quali sono fissate le travi, devono essere installate per prime. È fondamentale prendere in considerazione i tipi di tetto sottotetto.

Successivamente, si completano una serie di operazioni una dopo l'altra:

• Segnare la posizione di installazione dell'elemento di colmo e dei supporti al centro delle travi;
• A distanze uguali, installare rastrelliere fatte di tavole di sezione uguale alle travi del pavimento. Fissare l'elemento di colmo e i supporti al centro delle travi; Fissare l'elemento di colmo con gli angoli, precedentemente fissati temporaneamente con i chiodi per determinare l'accuratezza dell'installazione;
• La prima coppia di travetti viene fissata con barre di ferro;
• Alla struttura risultante vengono fissati i travetti a U, che vengono installati sul Mauerlat o sulla trave del pavimento tagliando una scanalatura;
• Installare le travi di colmo collegandole con bulloni e rondelle o piastre metalliche;
• La rigidità della struttura è assicurata dai puntoni, che sono fissati al centro dei travetti laterali e dalla cremagliera e dal cannotto, che sono montati al centro del serraggio.

Metodi costruttivi simili sono utilizzati per creare altre capriate, che sono unite da arcarecci. Le aziende agricole possono essere separate anche solo da un metro o da una sessantina di chilometri.

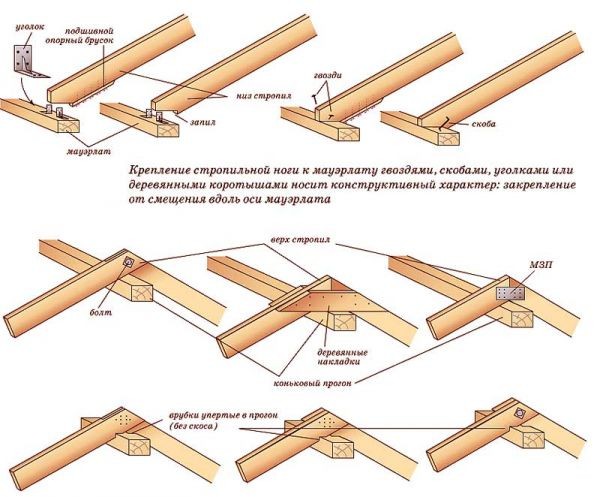

I punti metallici devono essere utilizzati per fissare insieme gli elementi della struttura del sottotetto e conferirgli resistenza. La guaina viene poi messa in opera.

Installazione della struttura a travi

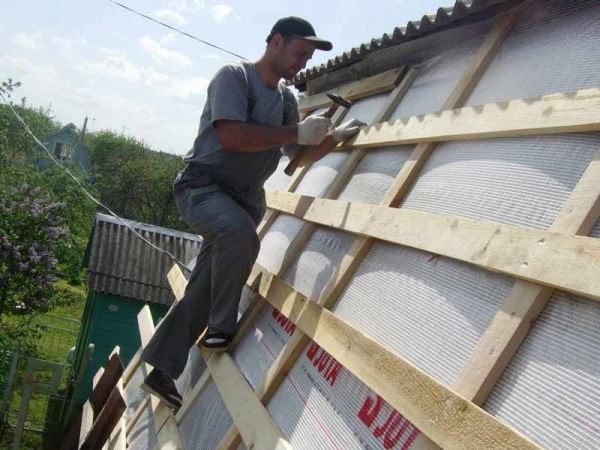

Installazione della guaina del tetto del sottotetto

Esistono due tipi di guaine: piene e rade, a seconda del tipo di copertura esterna del tetto offerta.

La posa di un massello è più comune quando si ricopre:

• Rotolo. In questo caso, i listelli vengono installati in due pavimentazioni: quella inferiore – con incrementi di 30 cm da barre di 20 cm, quella superiore – da tavole 50×20, che vengono inchiodate con un angolo rispetto alla pavimentazione inferiore di 30-45°;
• L'ardesia cemento-amianto piatto;
• Tegole flessibili.

Quando viene posato il tipo rado?

• Acciaio, rivestimento metallico. Le barre, la cui sezione trasversale è di 5×5 cm, vengono posate perpendicolarmente ai travetti con incrementi di 20-30 cm. La posa viene effettuata dalla gronda verso l'alto. Sullo strapiombo viene installata una coperta fatta di tavole di 70 cm di larghezza. Lungo il colmo e le nervature sono presenti barre collegate tra loro;
• Piastrelle in metallo;
• Ardesia in cemento amianto;
• Piastrelle di argilla.

Il processo di installazione della guaina e lo spessore del pannello sono direttamente influenzati dal materiale del tetto e sono determinati in base alle caratteristiche specifiche dell'installazione e ai calcoli di carico.

Per garantire che i giunti delle file vicine non siano situati sulla stessa trave, le barre di guaina rada devono essere inchiodate in modo sfalsato.

La lunghezza della pendenza dovrebbe essere leggermente inferiore a quella delle tavole della guaina.

Il modo in cui il sistema di travi viene disposto durante la costruzione di un tetto sottotetto influisce sia sulla stabilità strutturale che sull'uso efficace dello spazio disponibile. Questo articolo esamina i componenti essenziali della progettazione e della costruzione di un sistema di travetti, con particolare attenzione ai consigli utili per garantire la stabilità e ottimizzare lo spazio utilizzabile nel sottotetto. Questa guida intende fornire a proprietari di case e costruttori le conoscenze necessarie per affrontare con successo le complessità della costruzione di un tetto sottotetto, dalla comprensione dei vari tipi di struttura del tetto ai metodi per calcolare la lunghezza e gli angoli dei travetti.

Conclusione

Di conseguenza, la disposizione del tetto sottotetto presenta caratteristiche di installazione uniche. Poiché il sottotetto è un luogo in più in cui vivere, è necessario tenerne conto e soddisfare tutti i requisiti per uno scopo specifico.

Chiunque voglia massimizzare lo spazio e garantire l'integrità strutturale del proprio edificio o della propria casa deve conoscere il sistema di travetti per un tetto sottotetto. La disposizione dei puntoni sostiene la copertura del tetto e distribuisce equamente il suo peso alle pareti sottostanti, formando l'ossatura del tetto.

I fattori importanti da tenere in considerazione quando si progetta il sistema di travi sono la capacità portante, la luce e l'inclinazione del tetto. Questi parametri stabiliscono le dimensioni e la distanza dei travetti, garantendo che possano sopportare il peso del tetto ed eventuali carichi aggiuntivi, come la neve nelle regioni più fredde.

I puntelli devono essere installati correttamente, il che richiede un allineamento e una misurazione precisi. Ogni trave deve essere fissata saldamente sia alla piastra superiore delle pareti di supporto sia al colmo del tetto. Questo preserva l'integrità strutturale del tetto, garantendone la stabilità e prevenendo i cedimenti nel tempo.

Inoltre, la scelta dei materiali dei travetti – legno o tralicci ingegnerizzati – influisce non solo sul costo complessivo e sulla facilità di installazione, ma anche sulla resistenza strutturale. I tradizionali travetti in legno sono adattabili e tradizionali, ma le capriate possono coprire distanze maggiori senza bisogno di supporti intermedi, sfruttando al massimo lo spazio del sottotetto.

In sintesi, la configurazione del sistema di travetti in un tetto sottotetto è una parte essenziale della costruzione di un edificio che combina l'ingegneria strutturale con un uso ragionevole dello spazio disponibile. La comprensione dei fondamenti del posizionamento dei travetti consente a costruttori e proprietari di case di progettare tetti duraturi ed efficaci che migliorano l'aspetto e la funzionalità di una casa.
