Calcolo della quantità di armatura per una fondazione a nastro con un calcolatore online

La determinazione dell'armatura necessaria per una fondazione a strisce è essenziale per garantire la stabilità e l'integrità strutturale dell'edificio. Per garantire la longevità e prevenire le fessure, l'armatura aiuta a distribuire in modo uniforme il carico sulla fondazione.

Questa procedura è resa molto più semplice dall'utilizzo di un calcolatore online, che consente di completare l'operazione anche a chi non ha molta esperienza di ingegneria. Con l'aiuto di questi strumenti, i proprietari di case e i costruttori possono inserire dettagli particolari come il tipo di terreno, i carichi previsti e le dimensioni delle fondamenta.

È possibile determinare rapidamente il tipo e la quantità di barre di armatura (armature) necessarie utilizzando un calcolatore online. Questo garantisce il rispetto delle norme e degli standard edilizi, che variano a seconda del tipo di struttura da costruire e della sua ubicazione.

Per comprendere il calcolo è necessario tenere conto di variabili come la larghezza e la profondità della fondazione, la distanza tra le armature e la copertura in calcestruzzo necessaria per proteggere l'armatura dalle intemperie e dalla corrosione nel tempo.

Come funziona il rinforzo in una fondazione a nastro?

Quando nel nastro si manifestano influenze deformanti, come forze di flessione o torsione, i carichi assiali contro-direzionali (di trazione) devono essere compensati dalla gabbia di armatura.

Il calcestruzzo è unico in quanto può resistere a pressioni estremamente elevate senza rompersi.

Inoltre, è essenzialmente indifeso contro gli attacchi coordinati e si rompe e distrugge facilmente.

Di conseguenza, qualsiasi forza applicata al nastro in un punto, come i carichi laterali o verticali, è molto pericolosa. Queste forze sono destinate ad essere assorbite dai ferri di armatura.

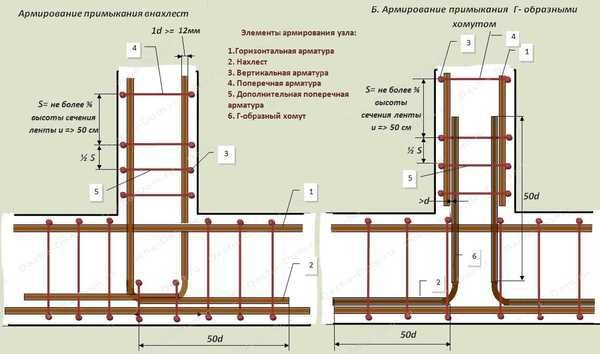

Sono presenti armature sia verticali che orizzontali (di lavoro). Le barre orizzontali supportano la maggior parte dei carichi.

Il loro diametro è maggiore e la loro superficie ondulata aderisce bene al calcestruzzo.

Le barre verticali hanno due scopi:

• Fissare l'armatura di lavoro nella posizione richiesta fino al getto del calcestruzzo.
• Compensazione parziale delle forze di torsione.

Poiché il verificarsi di tali carichi particolari è poco frequente, il primo compito è quello primario e il secondo è supplementare.

L'armatura verticale (liscia) viene solitamente utilizzata solo come supporto strutturale per tenere in posizione le barre di lavoro fino al momento del getto.

Sono piuttosto spesse a causa del riempimento, un procedimento che ha effetti piuttosto forti sul telaio. Questi effetti si concentrano in un punto (il punto in cui il materiale pesante entra nella cassaforma) e si disperdono anche su tutta la lunghezza (baionetta, lavorazione della piastra vibrante).

Calcolatore online

Come si calcola la fondazione a strisce di una casa? A questo proposito, è possibile ottenere assistenza da un calcolatore per la costruzione di fondazioni a strisce, che è un servizio appositamente progettato.

Istruzioni per l'uso del calcolatore

I parametri delle fondazioni a nastro per tutte le posizioni significative possono essere calcolati con l'aiuto di numerosi calcolatori online disponibili su Internet. Con la loro assistenza, il calcolo dell'armatura richiede solo pochi minuti.

Per utilizzare il sito web è sufficiente inserire i propri dati nelle finestre del programma e premere il tasto "calcola" Pulsante.

I parametri principali, come il numero totale di file, la distanza tra le barre verticali e il numero di barre di lavoro in una fila, devono essere indicati nel diagramma di armatura.P. Una finestra a sé stante indica il costo dei raccordi per unità.

Il programma mostra quindi il costo totale e la quantità di armatura. Il calcolo è facile e veloce; la risorsa fornisce i parametri di tutti i componenti del nastro, comprese le quantità di cassaforma e di calcestruzzo, oltre all'armatura.

Lo svantaggio di questo calcolatore è che richiede la conoscenza preliminare del valore di mercato del materiale, del diametro delle barre e dello schema di armatura.

La risorsa è inutile se si deve capire quanti sono i tondini e la loro sezione trasversale. Offre solo dati quantitativi, saltando i dettagli qualitativi, che a volte sono insufficienti.

Non tutti i calcolatori online utilizzano questo algoritmo nel loro funzionamento. Altri stabiliscono le misure precise e le linee guida generali della gabbia di armatura, il che è utile per raccogliere conoscenze di prima mano. Poiché ci sono molti fattori specifici coinvolti, è meglio ottenere il costo del materiale direttamente dai venditori.

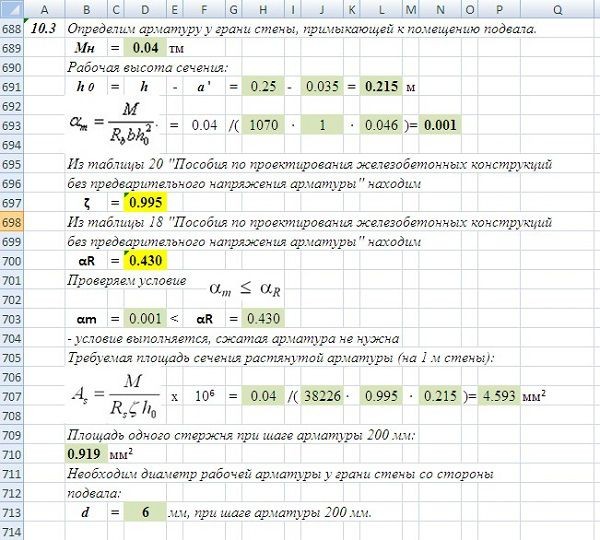

Procedura di calcolo

Vediamo come determinare da soli la gabbia di armatura del nastro.

Prima di ogni altra cosa, è necessario accertare la quantità di barre di lavoro in una fila. Per ottenere questo risultato è necessario applicare il requisito della SP 52-101-2003, che stabilisce una distanza massima di 40 cm tra barre adiacenti.

Tenendo conto che la profondità di immersione dell'armatura di lavoro non dovrebbe andare oltre i 2-5 cm, si ottiene:

• Per nastri di spessore inferiore a 50 cm – 2 aste di lavoro.
• Per nastri più larghi di 50 cm – 3 barre.

Data l'importanza e la responsabilità della fondazione, quando si tratta di utilizzare due o tre aste in fila, di solito si cerca di andare sul sicuro e di prendere un valore più grande.

Trovare il diametro delle aste di lavoro è il secondo passo da compiere. Per determinare la sezione trasversale della parte di lavoro del nastro è necessario moltiplicare la larghezza per l'altezza.

L'area totale della sezione trasversale dell'armatura è 0.1% della sezione trasversale; è la quantità minima che si può ottenere; si può alzare ma non abbassare.

Una volta ottenuta questa cifra, è necessario dividerla per la quantità di aste di lavoro. Sulla base della tabella dei diametri delle barre di armatura, si individua la soluzione più efficace e se ne approva l'implementazione.

L'altezza del nastro viene utilizzata per determinare il diametro dell'armatura verticale:

• Per altezze fino a 60 cm – 6 mm.
• Da 60 a 80 cm – 8 mm.

In genere, si assume che le aste trasversali abbiano un diametro di 6 mm.

Il numero di barre di lavoro si determina moltiplicando il loro numero nel reticolo per la lunghezza totale del nastro. Il valore risultante viene poi diviso per la lunghezza del tondino di lavoro, che in genere è di 6 m, ma è meglio ottenere una misura esatta dai venditori.

Il numero di morsetti moltiplicato per la lunghezza dell'unità produce l'armatura verticale.

La misura si calcola dividendo la lunghezza totale del nastro per il passo dei morsetti, che di solito è compreso tra 50 e 70 cm.

Un esempio di calcolo dei parametri richiesti

Con un esempio, vediamo come si calcola l'armatura per una fondazione a nastro.

Supponendo che il nastro misuri 40 cm di larghezza e 100 cm di altezza, questo è un tipico esempio di fondazione poco profonda.

Successivamente, l'area della sezione trasversale sarà:

4000 cm2 è 40 * 100.

Determinare la sezione trasversale totale minima dell'armatura:

4000 cm^2 : 1000 cm^2.

Data la larghezza di 40 cm del nastro, in ogni griglia devono essere posizionate due barre, per un totale di quattro pezzi.

Pertanto, l'area minima della sezione trasversale di una barra sarà di un centimetro quadrato. Determiniamo il valore più vicino consultando le tabelle SNiP o altre fonti pertinenti. In questa situazione è possibile utilizzare barre di armatura di 12 mm di spessore.

Accertare quante aste longitudinali ci sono. Si supponga che il nastro abbia una lunghezza totale di 30 metri (6 m di nastro più un ponticello di 6 m).

Di conseguenza, la quantità di barre di lavoro da 6 m sarà:

30: 6 – 4 = 20 pezzi.

Conteggio del numero di barre in verticale. Si supponga che il passo del morsetto sia di 50 cm.

Successivamente, utilizzando un nastro di 30 m di lunghezza, sarà necessario:

Trovare la lunghezza di un singolo morsetto.

Questo si può ottenere sottraendo 10 cm dall'altezza e dalla larghezza della sezione, quindi sommando i risultati:

(40-10) più (100-10) è uguale a 120 cm. Un morsetto ha una lunghezza di 120 * 2 = 140 cm, ovvero 2.4 m.

Lunghezza complessiva dell'armatura verticale:

2.4 volte 60 è 144 metri. Ci saranno 144 aste di 6 m di lunghezza (6 = 24 pezzi).

Per tenere conto di errori o di costi imprevisti dei materiali, i valori ottenuti devono essere aumentati del 10-15%.

La nostra guida "Calcolo dell'armatura per una fondazione a strisce con un calcolatore online" semplifica la determinazione dell'armatura necessaria per la fondazione a strisce." Vi spieghiamo come utilizzare gli strumenti online in modo efficiente, in modo che siate consapevoli di input importanti come la resistenza richiesta del calcestruzzo e le dimensioni della fondazione. Con la facilità e la precisione degli strumenti digitali moderni, potete essere certi che la vostra fondazione soddisfi le norme di sicurezza e mantenga la sua integrità strutturale seguendo le nostre istruzioni facili da seguire.

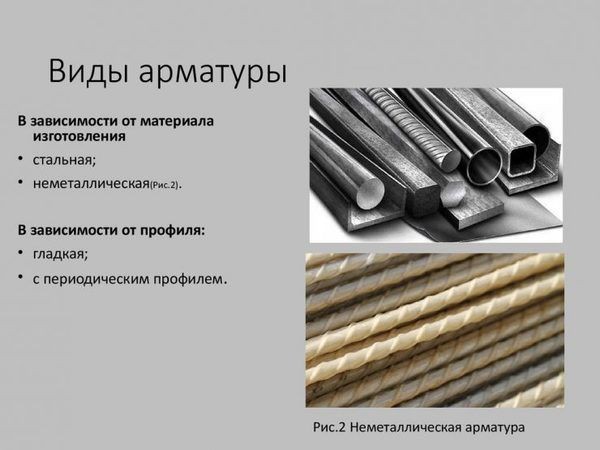

Tipi e dimensioni

I raccordi sono disponibili in due varietà principali:

• Metallo.
• Composito.

La superficie delle barre metalliche utilizzate per assemblare la gabbia di rinforzo è liscia o rigata.

Poiché hanno una maggiore forza di adesione al calcestruzzo – un requisito per l'eccellente esecuzione delle loro funzioni – le barre nervate sono utilizzate per l'armatura orizzontale (di lavoro).

Poiché il loro compito è quello di mantenere le aste di lavoro nella posizione desiderata fino al momento del getto, le aste verticali sono tipicamente lisce. I diametri delle aste variano da 5.Da 5 a 80 mm. liscio 6-8 mm e le barre di lavoro di 10, 12 e 14 mm sono utilizzate nella costruzione di case private.

Diversi componenti costituiscono il rinforzo in composito:

• Il vetro.
• Carbonio.
• Basalto.
• Aramide.
• Additivi polimerici.

L'armatura più spesso utilizzata è quella in fibra di vetro.

Tra tutte le opzioni, è la più forte, la più rigida e la più resistente ai carichi di trazione.

Il rinforzo in fibra di vetro è completamente resistente all'umidità, proprio come tutti gli altri tipi di aste in composito.

Sebbene i produttori affermino che i loro prodotti funzioneranno perfettamente per tutta la durata della garanzia, attualmente non esistono prove a sostegno di questa affermazione in situazioni reali. La complessità della tecnologia coinvolta nel rinforzo in composito è il problema, in quanto causa una notevole variazione nella qualità del materiale tra i produttori.

Inoltre, le barre in composito non sono in grado di piegarsi, il che rende difficile l'assemblaggio del telaio e indebolisce le giunzioni angolari del telaio stesso.

L'opinione dei costruttori in merito al rinforzo in composito è sfumata. Non si ripone eccessiva fiducia in materiali da costruzione poco studiati e non sottoposti a un ciclo di vita completo, pur riconoscendone i vantaggi. Inoltre, le caratteristiche tecniche delle armature metalliche sono altamente specifiche, mentre le proprietà dei tipi di compositi sono relativamente ampie. L'uso di aste in materiale composito è limitato da tutti questi fattori.

Come fare la scelta giusta

La scelta delle barre di rinforzo è determinata dalle preferenze del costruttore e dai dati di progetto.

In genere si scelgono aste metalliche; tuttavia, l'uso di armature composite nella costruzione di fondazioni a nastro sta crescendo ogni anno. Poiché le aste metalliche possono essere piegate nella forma desiderata, cosa che le aste in fibra di vetro non possono fare, si preferiscono le aste metalliche.

Questo è particolarmente cruciale quando si costruiscono cinture con sezioni curve o quando ci sono angoli di frattura diversi da 90 gradi.

Inoltre, il rinforzo metallico consente di risparmiare denaro perché elimina la necessità di più punti di connessione, permettendo la creazione di morsetti da un'unica asta.

I diametri delle barre sono consolidati nella pratica e spesso vengono scelti senza eseguire prima un calcolo. Ad esempio, un'asta da 10 mm viene utilizzata per nastri larghi circa 30 cm, un'asta da 12 mm viene scelta per nastri larghi 40 cm e un'asta da 14 mm per nastri larghi più di 50 cm. L'altezza del nastro determina lo spessore dell'armatura verticale; per altezze inferiori a 70 cm si scelgono 6 mm e per altezze superiori a 70 cm 8 mm o più.

La costruzione è molto più semplice se si sa come utilizzare un calcolatore online per determinare la quantità di armatura necessaria per una fondazione a strisce. I proprietari di case e i costruttori possono determinare rapidamente la quantità di acciaio di armatura necessaria inserendo parametri fondamentali come le dimensioni della fondazione e il grado del calcestruzzo.

Questo approccio garantisce l'accuratezza della pianificazione e dell'esecuzione, oltre a far risparmiare tempo. Aiuta a massimizzare l'uso dei materiali, riducendo le spese e i ritardi di costruzione. L'uso di questo tipo di tecnologia dà ai professionisti e agli amanti del fai-da-te la fiducia necessaria per affrontare la costruzione di una fondazione.

Inoltre, grazie alla disponibilità di calcolatori online, un pubblico più ampio può utilizzare il processo indipendentemente dal livello di competenza tecnica. Rende più accessibili le conoscenze necessarie per la pianificazione delle fondazioni, incoraggiando decisioni più consapevoli durante la fase di costruzione.
