Valvola di sfiato

Avere una ventilazione sufficiente in una casa è essenziale per mantenerla accogliente e salubre. La valvola di sfiato è una delle parti più importanti per garantire un adeguato flusso d'aria. Questo piccolo gadget è essenziale per controllare la pressione dell'aria e tenere gas e odori indesiderati fuori dalle stanze.

Le valvole di sfiato possono deteriorarsi o ostruirsi con il tempo, causando una serie di problemi come cattiva ventilazione, odori offensivi e persino possibili rischi per la salute. È possibile evitare che questi problemi si sviluppino in seguito e mantenere l'efficienza del sistema di ventilazione della casa controllando regolarmente la valvola di sfiato.

In questo articolo vi illustreremo il semplice processo di ispezione della valvola di sfiato. Che siate esperti del fai-da-te o principianti, troverete i nostri consigli semplici da mettere in pratica. Al termine di questa fase, saprete esattamente come assicurarvi che la vostra valvola di sfiato sia in buone condizioni di funzionamento, il che contribuirà a mantenere la vostra casa più sicura e fresca.

Passo	Descrizione
1	Individuare la valvola di sfiato
2	Verificare la presenza di danni visibili
3	Controllare la corretta tenuta
4	Prova di funzionamento della valvola
5	Sostituire se necessario

La valvola di sfiato è una parte essenziale dell'impianto idraulico che consente all'aria di fluire normalmente attraverso le tubature e contribuisce a mantenere i gas di scarico fuori dalla casa. Il controllo regolare della valvola di sfiato ne garantisce il corretto funzionamento, evitando intasamenti, cattivi odori e potenziali rischi per la salute. Potete preservare la salute della vostra famiglia e l'efficienza idraulica della vostra casa mantenendo la valvola di sfiato in buone condizioni di funzionamento.

I motivi della formazione di un backdraft

Un sistema di ricambio d'aria è un must per ogni abitazione. Se questo non viene fatto, la casa accumulerà polvere, alta umidità e aria con meno ossigeno, di cui i proprietari di casa hanno bisogno per la vita. Numerose malattie sono causate dal ristagno dell'acqua, dall'inquinamento da gas e polveri e dall'aumento dei livelli di anidride carbonica inalati.

Poiché il legno "respira" Le pareti, le finestre e le porte delle case in legno fungono da organi di scambio, rimuovendo l'aria dall'edificio. Per questi motivi, nei condomini vengono installati dei pozzi di ventilazione e i condotti vengono utilizzati per collegare ogni appartamento al pozzo. La cucina, il bagno e gli altri ambienti "sporchi" le stanze umide forniscono la presa d'aria. Al sistema sono assegnati due compiti:

• rimuovere l'umidità e gli odori in eccesso verso la strada;
• creare una pressione ridotta nell'appartamento per far entrare l'aria fresca dall'esterno.

La ventilazione di mandata e di scarico alimenta questo sistema di scambio d'aria. L'idea alla base della "regola d'oro" il volume d'aria in entrata nell'appartamento e il volume d'aria in uscita devono essere sempre uguali.

Se questo equilibrio viene alterato e il flusso d'aria complessivo dell'abitazione è maggiore, si verifica un'inversione di tendenza della ventilazione. Gli esperti classificano una serie di cause di questo effetto in base a caratteristiche interne ed esterne. Tra le cause esterne ci sono:

• restringimento del pozzo di ventilazione. Questo effetto si osserva a causa della sedimentazione dei grassi volatili sulle pareti del canale (formatisi durante la cottura), ai quali, a loro volta, si attacca la polvere. Di conseguenza, ai piani superiori dei grattacieli si verifica un'inversione del tiraggio: l'aria di scarico entra negli appartamenti;
• riduzione dell'afflusso di aria pulita. La sostituzione delle finestre in legno con quelle in metallo-plastica disturba l'ingresso dell'aria dalla strada, che diventa minore. In queste condizioni, lo scarico si indebolisce. Inoltre, non appena la temperatura in una stanza con bocchette di ventilazione aumenta anche di poco, ad esempio in un bagno con una vasca riempita di acqua calda, la corrente d'aria aumenta e con essa il volume dell'aria di scarico. La compensazione avviene a causa del flusso inverso dell'aria proveniente dal condotto di ventilazione della cucina o del bagno.

Un fattore interno è che il sistema di ventilazione forzata è stato installato in cucina senza considerare le fluttuazioni di afflusso e deflusso della miscela gas-aria. Ciò ha provocato correnti d'aria inverse, o flussi vaganti, in altre stanze rimaste prive di ventilazione.

Si potrebbero elencare un'altra dozzina di fattori che potrebbero causare il ribaltamento della trazione. Tuttavia, gli esempi forniti sono sufficienti per comprendere i fondamenti delle sfide che si presentano.

Perché è necessaria una valvola di non ritorno per la ventilazione?

Esistono due approcci per risolvere il problema del backdraft dalla ventilazione:

• installare una ventilazione di mandata forzata che, creando una pressione eccessiva nell'appartamento, blocca i flussi di ritorno dalla cappa;
• utilizzare una valvola di non ritorno per la ventilazione dell'appartamento.

Nel primo scenario sono necessari investimenti finanziari, che comprendono il costo del ventilatore e la manodopera necessaria per la sua installazione, oltre a un bilancio familiare costantemente impoverito dalle bollette dell'elettricità.

In quest'ultimo caso, è possibile acquistare una valvola di ventilazione di ritegno economica e semplice, installarla da soli e dimenticare il problema per molto tempo. I flussi d'aria vengono fatti passare correttamente e senza problemi verso l'esterno dal dispositivo. La saracinesca interviene istantaneamente per bloccare il condotto di ventilazione ogni volta che il flusso diventa più debole o cambia direzione. Questo è il motivo per cui la ventilazione richiede una valvola di non ritorno.

Principio di funzionamento

Non c'è nulla di complicato nella valvola di ventilazione di non ritorno. Il suo metodo di creare una serranda per i condotti dell'aria che permetta una sola direzione di flusso è alla base del suo lavoro. È aperto durante il normale movimento dell'aria e si chiude durante i controflussi o gli arresti. L'apparecchio funziona in modo autonomo, senza l'intervento dell'uomo.

Esistono diversi tipi di dispositivi che attuano questo principio di prevenzione della spinta inversa, e ogni tipo presenta delle varianti.

Tipi di valvole di ritegno

Una valvola di ritegno per la ventilazione viene classificata in base a diversi criteri nella letteratura scientifica e divulgativa:

• principio di funzionamento;
• forma del dispositivo;
• materiale di fabbricazione;
• metodo di installazione;
• metodo di controllo;
• tipo di costruzione.

Sottolineiamo in particolare che i pareri degli esperti sulle caratteristiche uniche dei singoli modelli di valvole che consentono di classificarli in qualsiasi gruppo di classificazione non sono sempre concordi. Cerchiamo di chiarire la confusione.

Secondo il principio di funzionamento. Nella forma tradizionale, tutti i meccanismi di chiusura sono classificati come meccanici o gravitazionali in base al loro funzionamento. La tecnica utilizzata per bloccare il canale dell'aria determina la divisione. Nei dispositivi gravitazionali, l'otturatore chiude il canale quando subisce l'attrazione gravitazionale. Questa funzione si manifesta in due scenari:

• l'asse di fissaggio dell'anta è fissato sopra la mezzeria del canale. Di conseguenza, quando il flusso d'aria si indebolisce, un fondo più pesante scende, sovrapponendosi al condotto;
• Alla base del petalo è attaccato un piccolo carico che funge da contrappeso. In questo caso, il luogo di fissaggio dell'asse non gioca un ruolo significativo.

Il design della valvola di ritegno a petali. 1. Una cassa con attacco a flangia (quando è appena inserita all'interno, c'è anche una campana) Sbalzo sull'asse eccentrico (numero 2) 3-il cerchio che, quando la serranda è in "Chiuso" posizione, viene premuto. Asse 4-Obel 5-Regolazione della leva 6-Controbilanciamento

La sovrapposizione della trazione inversa nei dispositivi meccanici è causata da molle che agiscono sull'anta.

Non rientrano invece in questa categoria i dispositivi a membrana che fanno passare un flusso in un'unica direzione mentre viene compresso da un flusso d'aria. Si può risolvere in due modi.

1. Aggiunta di una terza caratteristica del parametro: aggiungere una membrana ai principi di funzionamento gravitazionale e meccanico.
2. Sostituire il metodo meccanico di blocco del canale con uno forzato, che avrà due sottotipi: meccanico e a membrana.

Per forma. Le valvole di ritegno a ventilazione forzata o a gravità sono disponibili in forma quadrata, rettangolare o rotonda.

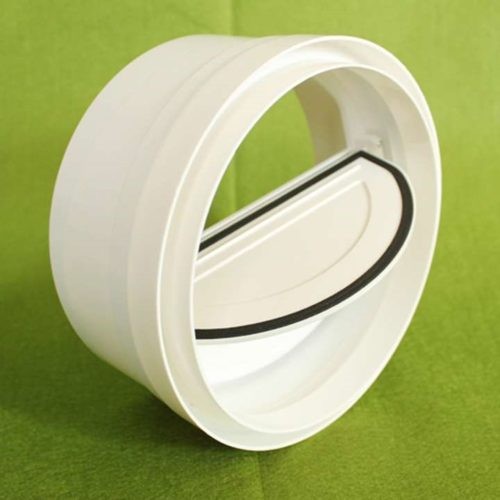

La maggior parte dei dispositivi rotondi utilizzati nell'edilizia residenziale ha un diametro di 100-125 mm. I sistemi quadrati e rettangolari sono destinati all'uso in edifici pubblici e processi industriali.

Per sostanza. I dispositivi di chiusura possono essere realizzati in tre materiali: plastica, alluminio e acciaio zincato. I modelli più diffusi al giorno d'oggi sono realizzati in plastica. Offrono numerosi vantaggi:

• prezzo accessibile;
• leggerezza;
• funzionamento silenzioso.

Rispetto alle loro controparti metalliche, hanno una vita utile più breve e sono meno resistenti agli ambienti difficili.

Le valvole industriali hanno una struttura in metallo. Sono più affidabili e più pesanti. Tuttavia, ci sono degli svantaggi: lo zinco viene corroso da una serie di sostanze chimicamente attive allo stato polveroso presenti nell'aria rimossa, che danno inizio al processo di ossidazione dell'acciaio (arrugginimento). E le serrande in alluminio si riempiono di uno strato di condensa.

Attraverso il processo di installazione. La valvola può essere installata verticalmente o orizzontalmente. La progettazione del condotto dell'aria e il tipo di ventilazione – di scarico o di alimentazione – determinano la necessità di tale installazione. Allo stesso tempo, solo le apparecchiature che seguono un principio di funzionamento forzato funzionano in verticale.

Strategia di controllo. Il comando della tapparella può essere

• automatica – la posizione della serranda è determinata dalla forza del flusso d'aria;
• manuale – regolato dal proprietario dell'abitazione tramite una valvola, un rubinetto o una leva. Utilizzato nella ventilazione naturale di entrambi i tipi (alimentazione e scarico);

• elettrico – il volume d'aria che passa attraverso il condotto è controllato mediante sensori a sfioramento che operano nello stesso sistema del ventilatore.

Tipo di costruzione. Le configurazioni strutturali della valvola di ritegno includono membrana, petalo, farfalla e reticolo.

La versione a membrana del dispositivo apre l'uscita dal canale del dispositivo con il minimo respiro grazie a un lembo molto sottile (membrana) attaccato all'uscita della valvola. Il flusso viene compresso saldamente contro la griglia quando la sua direzione si sposta, fissando la sua posizione stabile.

Un apparecchio di questo tipo per la chiusura può essere realizzato da voi. A tale scopo, incollate un sottile pezzo di pellicola di polietilene alimentare, o lavsan, sulla parte superiore del lato posteriore della griglia di ventilazione. La pellicola deve essere tagliata in modo da adattarsi alla forma del canale, ma leggermente più grande. Una serranda di questo tipo permette all'aria di fluire perfettamente durante lo scarico, mentre quando si verifica l'inversione di corrente, aderisce alla griglia, ostruendo il foro di scarico.

Una serranda rigida è posizionata in una valvola a lamelle e ruota liberamente in una direzione su un asse di 90°. La linea centrale attraversa il centro nei tipi di dispositivi gravitazionali. Di conseguenza, il canale si apre alla pressione del flusso. Si chiude quando la direzione del movimento cambia; la gravità fa scendere la parte inferiore della serranda. L'installazione di questo modello di valvola è limitata alla posizione orizzontale.

Nei sistemi di chiusura meccanica vengono utilizzati un motore elettrico o dei magneti per aprire e chiudere la serranda. Metodo convenzionale: quando manca la corrente, la serranda si abbassa e i flussi inversi vengono bloccati. Esiste una funzione di regolazione manuale della posizione della serranda in caso di interruzione dell'alimentazione. Possono essere installate verticalmente, orizzontalmente o ad angolo.

Esiste un'opzione meno comune per le valvole meccaniche, che prevede l'utilizzo di due petali al posto di uno. Questa è la farfalla, come viene chiamata. Ti chiamano "cracker" a volte. Il principio di funzionamento è lo stesso di un dispositivo a piastra singola: quando la pressione dell'aria aumenta, i petali si piegano come le ali di una farfalla per consentire il flusso. Tornano al "Chiuso" quando la pressione della piastra si riduce per l'azione di molle o contrappesi. Questi sistemi possono funzionare solo con orientamento orizzontale. Meno: Non aprire quando c'è poco flusso d'aria.

La griglia di ventilazione inerziale dotata di valvola di non ritorno, comunemente chiamata "veneziana" è uno strumento gravitazionale. Installato nel canale di ventilazione con alimentazione forzata o all'uscita del condotto di ventilazione, i.e., sul tetto, per bloccare la punta del vento. Non è sufficiente aprire più lastre fissate su cerniere parallele tra loro nell'appartamento delle forze del flusso d'aria.

Consigli per la scelta

Esistono così tanti tipi, varietà e tipologie di valvole in vendita che può essere opprimente decidere quale acquistare. Comprendere i criteri di scelta faciliterà il processo decisionale.

• la forma e le dimensioni del dispositivo devono adattarsi liberamente al foro di ventilazione (canale) esistente. Pertanto, prima di recarsi in un punto vendita, è necessario prendere le misure appropriate della cappa: determinare il diametro se il condotto è rotondo, e la larghezza e l'altezza se è rettangolare o quadrato;
• il materiale di cui sono fatti i dispositivi. Per le esigenze domestiche, l'opzione migliore è la plastica. Il metallo viene acquistato solo in due casi: membrana o serranda con comando elettrico o manuale;
• per la ventilazione di scarico naturale, sono necessarie serrande che si aprono con una debole pressione dell'aria: a membrana o a gravità con una lama;
• con un basso tiraggio, un efficace ricambio d'aria è possibile solo con la ventilazione forzata. Il ventilatore può essere installato sia sul lato di mandata – l'eccesso di pressione in una casa privata o in un appartamento sarà sfogato nel condotto di scarico – sia sulla cappa di scarico. Ma con la seconda opzione, è necessario, in primo luogo, installare valvole di intercettazione su altre finestre di scarico, e in secondo luogo, verificare con la società di gestione le capacità della miniera, in modo da non creare un volume eccessivo di flusso d'aria – finirà negli appartamenti situati sopra. Ad esempio, se si installa una valvola di non ritorno con un azionamento elettrico per la ventilazione in cucina, aumenta la probabilità che nella toilette e nel bagno entri il flusso inverso non solo dal pozzo di ventilazione, ma anche l'aria esausta della cucina del proprio appartamento;
• la capacità della valvola (indicata da KVS, misurata in M 3 /h) dovrebbe essere:

1. per la cucina-60-90 m 3 /h;
2. bagno – 25 m 3 /h;
3. WC – 25 m 3 /h;
4. bagno combinato – 50 m 3 /h. I dati sul volume d'aria attraverso la spinta naturale sono indicati nel passaporto.

• Luogo di installazione – molti dispositivi a temperature negative non funzionano, ad esempio le "farfalle".

Scelta del luogo di installazione

È possibile scegliere con precisione la posizione per l'installazione della valvola di ritegno, a condizione di soddisfare i seguenti requisiti:

• quando si preleva l'aria di scarico in un unico punto, indipendentemente dal fatto che sia collegata al pozzo o che vada all'esterno, è sufficiente installare una valvola all'ingresso;
• con un sistema di ventilazione di scarico ramificato – ci sono diverse cappe o finestre indipendenti dello stesso canale – si procede come segue: si installa una valvola di ritegno in ogni punto di aspirazione. Questa soluzione tecnica impedisce il reindirizzamento dei flussi d'aria, soprattutto se in cucina è presente una cappa attiva. Per sicurezza, nelle case private e nei cottage viene installata una valvola di non ritorno aggiuntiva all'uscita: impedisce che la bozza si ribalti in caso di forte vento;

• negli appartamenti la valvola di non ritorno viene installata a parete; nei villini è consentita l'installazione a soffitto. Tali requisiti si spiegano con la necessità di una manutenzione regolare del dispositivo: la serranda deve aprirsi/chiudersi facilmente, ma grasso e polvere interferiscono;
• In un appartamento è meglio installare una valvola di non ritorno per la ventilazione di mandata e di scarico, eliminando la minima possibilità di congelamento della serranda.

Questo articolo non può approfondire i problemi legati all'installazione di una valvola di non ritorno in cucina, in bagno o in toilette a causa dell'esistenza di diversi schemi di ventilazione. Per l'installazione manuale di una valvola di ritegno per la ventilazione sono necessari.

Istruzioni per l'installazione

Per installare manualmente una valvola di non ritorno per la ventilazione, è necessario:

• la valvola stessa;
• tasselli con viti autofilettanti;
• trapano elettrico;
• perforatore;
• sigillante siliconico.

Sequenza appropriata dei compiti:

• si controlla l'attrezzatura (l'elenco è riportato sull'inserto), anche se è meglio farlo durante il processo di acquisto;
• il ventilatore, se in piedi, viene smontato;
• il nuovo ventilatore viene installato al suo posto;
• si fanno dei segni sulla parete per gli elementi di fissaggio;
• l'utilizzo di un trapano a percussione per praticare un foro nel muro per il cablaggio elettrico. La canalina può essere sostituita con una scatola di plastica o con un cablaggio a posteriori, che da un lato ha un aspetto imponente, dall'altro è costoso, e il cablaggio può essere effettuato direttamente lungo la parete;
• utilizzare un trapano elettrico o un trapano a percussione per praticare i fori per i tasselli;
• il ventilatore viene inserito nel condotto dell'aria e fissato con viti autofilettanti;
• il cablaggio è collegato;
• il collegamento tra il ventilatore e la parete viene sigillato con un sigillante al silicone (alcuni set prevedono una guarnizione in gomma a questo scopo);
• si controlla il funzionamento del ventilatore;
• All'ingresso del ventilatore, viene prima installata una rete e poi una valvola di non ritorno per la ventilazione. se è gravitazionale, si controlla l'orizzonte dell'asse della serranda: se è deviato, il petalo potrebbe non chiudersi;
• si testa il funzionamento del sistema nel suo complesso;
• si monta il coperchio decorativo.

L'installazione di valvole nei punti di raccolta del tiraggio naturale non richiede istruzioni particolari. Tutto è molto semplice. Le istruzioni stampate sull'inserto descrivono lo stato di avanzamento dei lavori.

È possibile realizzare una valvola di ritegno con le proprie mani??

Quando si può realizzare una valvola di non ritorno da soli, perché comprarne una?? Non è elettronica, ovviamente, ma è comunque funzionale. Come già detto, è possibile realizzare una valvola di non ritorno per la ventilazione con le proprie mani (membrana primitiva).

La "farfalla" aggiornata l'opzione valvola è la seconda. Avrete bisogno di:

• griglia di ventilazione decorativa;
• un foglio di plastica sottile e morbida, come la pellicola di un apparecchio fluorografico;
• coltello o forbici;
• pistola per colla a caldo.

La pellicola viene tagliata in modo da racchiudere completamente il foro di ingresso della griglia. La futura persiana in questo caso sarà incollata al corpo della griglia perché sono state lasciate delle piccole orecchie al centro su entrambi i lati. La piastra viene poi piegata esattamente a 45 gradi al centro e fatta aderire. Non può essere piegato fino in fondo, altrimenti non si chiude. La griglia è installata. Preparare la valvola.

Ci sono vari modi per esprimere lo stesso concetto. Tagliare al centro un pezzo di carta rettangolare. Incollare i bordi della griglia. L'immagine sottostante illustra bene il concetto.

Per impedire al gelo di penetrare nelle case durante l'inverno, dispositivi simili venivano installati nei camini delle stufe russe.

Mantenere il sistema di ventilazione della casa in buone condizioni di funzionamento è essenziale sia per la salute generale che per il mantenimento della qualità dell'aria. La valvola di sfiato è una parte essenziale di questo sistema poiché controlla la pressione e il flusso dell'aria. Controllare regolarmente la valvola di sfiato può aiutare a evitare potenziali problemi come cattivi odori, accumulo di umidità e persino danni strutturali dovuti all'aria intrappolata e agli squilibri di pressione.

Esaminare prima visivamente la valvola di sfiato per verificare l'eventuale presenza di usura o danni evidenti. Controllare che non vi siano ostruzioni, ruggine o crepe che possano comprometterne il funzionamento. Pulire la valvola con una spazzola morbida e acqua saponata se sembra intasata o sporca. Prima di reinstallarla, assicurarsi che sia completamente asciutta per evitare problemi causati dall'umidità.

Quindi, aprite e chiudete la valvola a mano per vedere come funziona. Dovrebbe scorrere senza alcun ostacolo. Potrebbe essere necessario sostituire o lubrificare la valvola se si notano rigidità o strani rumori. La scarsa qualità dell'aria interna può derivare da una ventilazione inefficiente causata da una valvola di sfiato malfunzionante.

Rivolgersi a un professionista se si hanno dubbi sullo stato della valvola di sfiato o se si incontrano problemi durante l'ispezione. Un esperto è in grado di offrire un'analisi completa e di suggerire la linea d'azione migliore. Mantenere l'efficacia del sistema di ventilazione della vostra casa e mantenere la valvola di sfiato in buono stato di funzionamento renderà il vostro spazio abitativo più sano e accogliente.
