Costruzione di un muro nel terreno

Una componente fondamentale di molti progetti edilizi, che si tratti di case, edifici o altre strutture, è la costruzione di un muro nel terreno. Questa procedura prevede la costruzione di un muro robusto sotto la superficie per definire e sostenere le aree. Oltre a controllare il drenaggio dell'acqua e a prevenire l'erosione del suolo, i muri interrati offrono stabilità strutturale.

La meticolosa pianificazione e la preparazione del sito precedono l'inizio della costruzione. La profondità e le dimensioni del muro sono determinate da ingegneri e architetti dopo aver valutato il terreno. Il progetto e i materiali scelti sono influenzati da vari fattori, tra cui il tipo di terreno, il carico che il muro deve sostenere e le preoccupazioni ambientali.

I materiali da costruzione frequentemente utilizzati per la realizzazione di pareti interrate sono la muratura armata, il calcestruzzo e i mattoni. Questi materiali sono stati scelti perché in grado di sopportare il peso della terra e delle strutture sovrastanti con forza e durata. Per garantire che il terreno sia livellato e adeguatamente compattato, il sito di costruzione del muro viene solitamente scavato.

I materiali selezionati vengono poi versati o posati nella trincea dopo la sua preparazione. Le casseforme vengono utilizzate per modellare il calcestruzzo nella struttura desiderata per le pareti in calcestruzzo. Per costruire un muro robusto e coeso, i mattoni o altre unità murarie vengono accuratamente impilati e rinforzati con malta. Per garantire che la parete sia uniforme e sufficientemente robusta da resistere alle pressioni cui sarà sottoposta, è essenziale una meticolosa attenzione ai dettagli durante la costruzione.

La compattazione e il riempimento dell'area circostante il muro dopo la costruzione contribuiscono a stabilizzarlo ulteriormente. È inoltre possibile controllare il flusso dell'acqua ed evitare l'accumulo di pressione dietro il muro installando sistemi di drenaggio adeguati. Per garantire che il muro mantenga la sua integrità strutturale e la sua efficacia nel tempo, sono fondamentali la manutenzione e le ispezioni di routine.

Pianificazione e progettazione	Scavo e preparazione della fondazione
1. Pianificare la disposizione delle pareti tenendo conto delle dimensioni e dei materiali.	1. Scavare la trincea secondo il progetto del muro.
2. Assicurare un drenaggio e una compattazione del terreno adeguati.	2. Compattare la base del terreno e aggiungere ghiaia per il drenaggio.
3. Scegliere materiali adatti, come mattoni o blocchi di cemento.	3. Realizzare una solida fondazione in calcestruzzo o ghiaia compattata.
Costruzione	Finitura e manutenzione
4. Iniziare a posare il primo corso di mattoni o blocchi.	5. Riempire gli spazi vuoti con malta per garantire la stabilità.
5. Utilizzare una livella e una corda per garantire un allineamento rettilineo.	6. Consentire alla struttura di polimerizzare correttamente.
6. Costruire corsi successivi, sfalsando i giunti per garantire la resistenza.	7. Rifinire la superficie della parete come desiderato (e.g., intonaco o pittura).
7. Se necessario, installare tubi di drenaggio per la gestione dell'acqua.	8. Ispezionare e riparare regolarmente eventuali crepe o danni.

Descrizione della tecnologia

Questa tecnologia è stata creata per costruire diversi tipi di edifici sotterranei in contesti urbani. Tuttavia, è molto appropriato anche per lo sviluppo privato. Soprattutto quando si costruisce una casa di campagna su un terreno costoso vicino a una metropoli e il proprietario del terreno desidera sfruttare al meglio la sua proprietà. L'acqua di falda può limitare la profondità di costruzione, ma il "muro nel terreno" è un'opera di sostegno frequentemente scende fino a 50 metri o più attraverso le falde acquifere.

La componente principale del metodo è la costruzione di un muro di cinta attorno al perimetro del futuro locale sotterraneo. Questa parete deve essere abbassata il più possibile, fino al punto più basso dell'opera.

1. Trincea o palo.
2. A secco o umido.

Metodo a secco in trincea

Consiste nel gettare calcestruzzo monolitico o nell'utilizzare strutture in cemento armato già pronte. Una trincea di avanfossa viene scavata intorno al perimetro del futuro edificio, fino a una profondità di due o tre metri, utilizzando un escavatore o una fresa.

Oltre a rinforzare le pareti della futura trincea, l'avanfossa segna i confini dell'edificio futuro. È noto che la parte superiore di una trincea profonda è la meno stabile.

I muri di sostegno sono rinforzati per evitare che il terreno soffice superiore crolli. Successivamente, il terreno viene rimosso dalla trincea alla profondità necessaria, fino a diverse decine di metri, utilizzando gru o escavatori.

Nella trincea vengono installate strutture prefabbricate in calcestruzzo o vi viene versato calcestruzzo armato monolitico, dopo averla scavata alla profondità necessaria lungo l'intero perimetro delle future pareti.

Grazie alla sua semplicità, il "secco" Il metodo è più comunemente utilizzato nell'edilizia privata e su terreni ragionevolmente stabili con bassi livelli di acqua di falda.

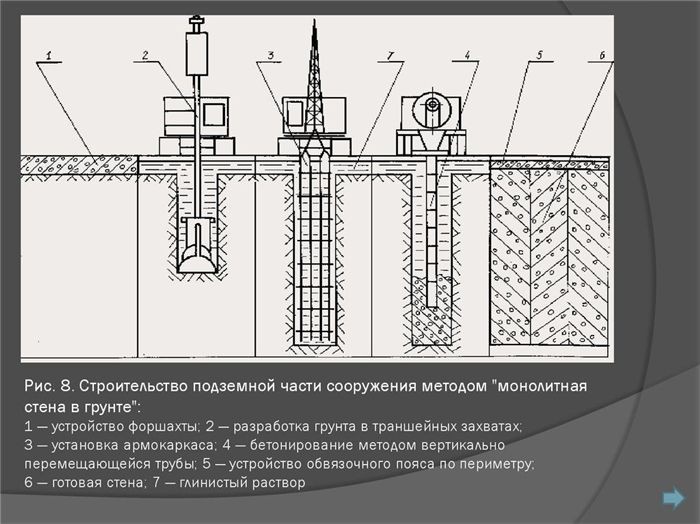

Metodo della trincea bagnata

Il fondamento del "bagnato" La tecnologia è un'idea fisica nota come "tissotropia" che è definita come la capacità di una composizione o di un materiale di riacquistare in modo indipendente la sua forma originale. Questa particolare qualità è presente soprattutto nelle argille bentonitiche, la cui sospensione può liquefarsi quando è sottoposta a vibrazioni, per poi aumentare nuovamente la densità quando lo stato torna alla calma.

Il "bagnato" La prima fase del metodo della trincea è identica a quella "a secco" un. Inoltre, è stato installato un albero di prua per indicare la posizione di una trincea profonda. Successivamente, il lavoro viene eseguito secondo uno scenario completamente diverso: la trincea viene riempita con una sospensione di argilla, che è una sospensione di argilla in una soluzione acquosa.

Quando si scava una trincea in un terreno morbido, si applica una pressione alle pareti per evitare che collassino e per preservare la forma della trincea. Inoltre, la sospensione è liquida e non ostacola l'ulteriore scavo della profondità della trincea da parte delle macchine movimento terra.

L'argilla e l'acqua vengono combinate in un rapporto di 1 a 1 a 1 a 2 per creare la soluzione. Pertanto, quanto più debole è il terreno, tanto più alta è la densità della soluzione. Dovrebbe essere ancora più denso nella sospensione.

L'edilizia industriale su larga scala, i lavori su terreni instabili e le situazioni in cui il "muro nel terreno" necessità di attraversare le acque sotterranee, tutti richiedono spesso il metodo "bagnato" metodo. A causa del costo elevato e della complessità della tecnologia coinvolta, l'edilizia privata non utilizza questo approccio.

Metodo dei pali

Con il metodo dei pali, al posto di una parete in cemento armato monolitico o prefabbricato, si può utilizzare una parete solida composta da pali trivellati e approfondita fino alla profondità necessaria. In questo caso, in alternativa allo scavo di una trincea, si ricorre alla perforazione profonda. I pozzi strettamente adiacenti vengono costruiti lungo il perimetro, rinforzati e poi riempiti con malta di cemento.

La tecnologia di perforazione leader viene utilizzata per formare una barriera densa e impermeabile all'umidità del sottosuolo, nota anche come "barriera di infiltrazione"." In questo processo vengono utilizzati come pali dei tubi speciali, un lato dei quali presenta una scanalatura concava che corre per tutta la lunghezza del tubo.

Un tubo viene saldamente premuto, con la sua scanalatura, sulla porzione convessa dell'altro tubo durante l'installazione. In questo modo si crea una parete solida e spessa che impedisce il passaggio dell'acqua di falda.

Il metodo dei pali viene impiegato principalmente nella costruzione di strutture sotterranee situate in prossimità di altri edifici. Anche nel caso in cui la loro profondità sia superiore a quella delle fondamenta delle strutture vicine.

Vantaggi della tecnologia

Quando si costruiscono diverse strutture a profondità superiori a 5-7 metri, questa tecnologia di costruzione sotterranea è la più utilizzata. È ampiamente utilizzata per via di diversi vantaggi evidenti:

1. La possibilità di combinare le fondamenta di un edificio e le pareti della sua parte sotterranea in un'unica struttura.
2. Semplicità e sicurezza del lavoro rispetto ad altri metodi.
3. Multifunzionalità della tecnologia: la costruzione di un muro nel terreno è possibile su quasi tutti i tipi di terreno, comprese le fondazioni sature d'acqua e deboli.
4. Quando si utilizza questa tecnologia su terreni con alti livelli di acque sotterranee, non è necessario drenarli o congelarli.

Gli unici elementi che potrebbero impedire l'utilizzo di questo metodo sono la presenza di molto terreno sfuso e di grandi buchi nel terreno.

Tecnica utilizzata

La quantità e la varietà di attrezzature necessarie sono determinate esclusivamente dalla quantità di lavoro e dalla tecnologia disponibile per completarlo. Se è possibile utilizzare un escavatore gommato leggero per costruire un "muro nel terreno" per una casa di campagna a basso livello, saranno necessarie molte attrezzature specializzate per costruire una struttura sotterranea durante la costruzione di un grattacielo.

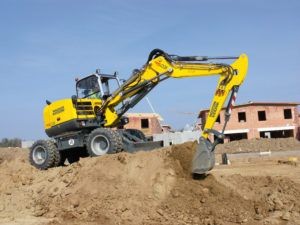

L'avanfossa può essere realizzata utilizzando un escavatore leggero o una fresa. Per la preparazione dell'iniezione di sospensione di argilla è necessaria un'unità specializzata per la malta e una stazione di pompaggio del calcestruzzo per fornire la soluzione liquida nella trincea.

Con l'uso di benne lineari (piatte) trasportate da un escavatore o da una gru, vengono scavate trincee profonde. Per creare i pozzi per i pali trivellati vengono utilizzati impianti di perforazione rotanti o a impatto rotante.

Affinché un muro sia stabile e duraturo, è essenziale una pianificazione e una preparazione meticolosa prima di iniziare la costruzione. La scelta dei materiali e delle fondamenta, la comprensione del drenaggio e delle condizioni del terreno sono fondamentali per la costruzione di una struttura solida. Questo articolo offre consigli utili a chiunque voglia costruire o riparare pareti interrate, esaminando fattori importanti come la valutazione del sito, la selezione dei materiali e i metodi di costruzione.

Rinforzo di trincee e pozzi

I telai di rinforzo volumetrico in armatura ondulata sono utilizzati per rinforzare trincee e pozzi. È necessario rispettare una serie di norme edilizie sia durante il processo di produzione che di installazione:

1. I telai finiti devono avere una lunghezza pari alla profondità della trincea o del pozzo.
2. Per formare uno strato protettivo di calcestruzzo intorno all'armatura, la larghezza del telaio deve essere più stretta di 120-150 mm rispetto alla larghezza della trincea o del pozzo.
3. Quando si costruisce il telaio, si deve tenere conto della progettazione delle pareti, del carico previsto che il "muro nel terreno" dovrà sopportare.
4. La progettazione dei telai deve prevedere spazi per l'introduzione di tubi al loro interno per il versamento del calcestruzzo.

L'armatura deve essere bagnata con acqua prima di essere installata in una trincea con una sospensione di argilla (nota anche come "bagnata") metodo). In questo modo è possibile aumentare l'adesione della sospensione di argilla alla soluzione di calcestruzzo, diminuendo l'adesione della stessa alla soluzione di calcestruzzo.

Versamento del calcestruzzo

I tubi per calcestruzzo, che vengono spostati da una gru da cantiere, sono utilizzati per versare il calcestruzzo nell'edilizia industriale.

Sono sezioni di tubo di 1-2 metri di lunghezza, con un diametro di 20-30 centimetri e uno spessore delle pareti di circa 1 centimetro. Sono collegati a una tramoggia di ricezione del calcestruzzo o a una stazione di pompaggio del calcestruzzo.

Si raccomanda di gettare il calcestruzzo secondo le seguenti specifiche tecniche:

1. Per il calcestruzzo, si utilizza un calcestruzzo di grado non inferiore a M-200 con una frazione di riempimento di circa 5 cm.
2. Il riempimento deve essere eseguito in modo continuo per evitare la formazione di crepe e delaminazioni.
3. Con il metodo "umido" di scavo della trincea, il calcestruzzo viene versato direttamente nella soluzione argillosa. In questo caso, man mano che la trincea viene riempita di calcestruzzo, la sospensione viene spinta verso l'alto, quindi è necessario prevedere in anticipo il drenaggio della soluzione argillosa liquida.
4. Il tubo di cemento deve essere abbassato nella trincea in modo che si trovi a 10-15 cm dal fondo.
5. Quando si versa il calcestruzzo in un foro riempito di malta di argilla, il tubo di cemento deve essere costantemente immerso nel calcestruzzo versato. In questo modo si evita la delaminazione del calcestruzzo durante la discesa, poiché altrimenti i riempimenti pesanti (pietrisco, ghiaia) affonderebbero più velocemente della miscela di cemento. Inoltre, quando il collo del tubo è immerso nel calcestruzzo, si evita la possibilità di mescolare soluzioni di calcestruzzo e argilla.
6. Durante il getto, assicurarsi di utilizzare vibratori profondi per compattare il calcestruzzo.

Quando si costruisce un "muro nel terreno" in un ambiente privato, è possibile utilizzare il calcestruzzo già preparato.

Per garantire la durata e la funzionalità, la costruzione di un muro nel terreno richiede una pianificazione e un'esecuzione precise. Il primo passo è la preparazione accurata del sito, che comprende lo scavo alla profondità e alla larghezza necessarie. Una fondazione accurata richiede un livellamento e una misurazione precisi per sostenere l'intera struttura.

La scelta dei materiali appropriati è fondamentale una volta che le fondamenta sono state realizzate. A seconda della destinazione d'uso della parete e delle condizioni circostanti, diversi materiali – come blocchi di cemento, calcestruzzo colato o legno trattato – offrono diversi vantaggi. Problemi futuri come l'erosione o l'instabilità strutturale possono essere evitati assicurandosi che i materiali siano del massimo calibro e adatti all'uso sotterraneo.

I materiali selezionati devono essere stratificati in modo metodico per costruire il muro. Ogni strato deve essere posizionato e fissato con precisione, rispettando qualsiasi specifica ingegneristica o progettuale. In questo modo si garantisce la longevità e la stabilità del muro, che sarà in grado di resistere alla pressione del terreno e a eventuali forze esterne.

L'attenzione ai dettagli è essenziale durante tutto il processo di costruzione. La resistenza e la resilienza sono aumentate da un'adeguata armatura, come la geogriglia o l'armatura, e da un corretto drenaggio dietro il muro. Per garantire che il muro soddisfi le norme di sicurezza e continui a essere efficace nel tempo, le ispezioni e le modifiche di routine durante la costruzione aiutano a identificare tempestivamente qualsiasi potenziale problema.

In sintesi, la costruzione di un muro nel terreno richiede un'attenta pianificazione, un'esecuzione esperta e l'uso dei materiali giusti. È possibile costruire una struttura robusta e utile, che migliora l'aspetto e la fruibilità della proprietà, tenendo conto delle procedure e dei fattori qui elencati.
