Tubi per fognature flessibili: tipi e caratteristiche

Nel campo dell'idraulica, l'adattabilità può davvero fare la differenza. Un'opzione sempre più comune, sia per le nuove costruzioni che per le ristrutturazioni, sono i tubi flessibili per fognature. Questi tubi sono un'opzione utile per una serie di situazioni grazie ai loro numerosi vantaggi, tra cui la durata e la facilità di installazione.

Esistono diverse varietà di tubi flessibili per fognature, ognuna delle quali presenta qualità uniche. La scelta del tubo appropriato per il vostro progetto può essere facilitata dalla conoscenza delle differenze. Le varietà più comuni sono il PVC, il PEX e i tubi corrugati. I vari tipi offrono vantaggi distinti e possibili svantaggi, a seconda dei requisiti specifici dell'impianto.

Grazie alla loro reputazione di robustezza e resistenza allo schiacciamento, i tubi corrugati sono perfetti per le installazioni sotterranee. I tubi in PVC combinano resistenza e flessibilità in un pacchetto ben bilanciato; sono leggeri e maneggevoli. I tubi PEX sono flessibili e resistenti al calcare e al cloro, il che li rende adatti all'uso come tubi per fognature, anche se sono più frequentemente utilizzati nelle linee di approvvigionamento idrico.

La scelta del tubo flessibile per fognatura più adatto può semplificare il progetto e far risparmiare tempo. I tubi flessibili possono offrire l'adattabilità necessaria, sia che si tratti di spazi ristretti, angoli difficili o semplicemente di una soluzione affidabile. È possibile prolungare la vita e l'efficacia dell'impianto idraulico prendendo decisioni ben informate basate sulla comprensione dei tipi e delle caratteristiche di questi tubi.

Con una varietà di tipi e caratteristiche per soddisfare le diverse esigenze di costruzione e ristrutturazione, i tubi flessibili per fognature sono una parte utile e cruciale dei sistemi idraulici contemporanei. Questi tubi offrono vantaggi come la facilità di installazione, la durata e la resistenza alla fessurazione. Le opzioni includono PVC, corrugato e gomma flessibile. Sono perfetti per i layout idraulici più complessi, in quanto possono inserirsi in piccole aree e piegarsi intorno alle ostruzioni. I proprietari di case e gli appaltatori possono scegliere il miglior tubo flessibile per fognature per garantire un sistema di acque reflue affidabile ed efficace, conoscendo i vari tipi e le loro caratteristiche uniche.

Varietà

I seguenti materiali possono essere utilizzati per creare componenti elastici per un sistema di chiamata per gli scarichi domestici:

• Polietilene.
• Polipropilene.
• Cloruro di polivinile.
• HDPE+LDPE.

Sistemi in polietilene

Le comunicazioni in polietilene sono economiche, leggere e flessibili. Non perdono nessuna delle loro caratteristiche qualitative quando vengono utilizzati a -200°C. Il principale svantaggio delle fognature flessibili in polietilene è che non tollerano le alte temperature. La temperatura dell'ambiente di lavoro non dovrebbe superare i 500C. I prodotti in polietilene vengono quindi utilizzati nella progettazione di sistemi fognari esterni.

Tubi in polipropilene

I tubi in polipropilene consentono di drenare acque reflue con temperature fino a 800°C. La sostanza è in grado di resistere a condizioni difficili. Ma a causa del loro grado di rigidità relativamente basso, soprattutto se si considera il loro grande diametro, questi elementi non sono in grado di sostenere carichi pesanti. Questo rende impossibile l'installazione di un sistema in polipropilene nel sottosuolo. Questi prodotti sono ideali per i sistemi fognari interni e funzionano perfettamente da un secolo.

PVC

Poiché il cloruro di polivinile è un materiale durevole, i sistemi di smaltimento delle acque reflue interni ed esterni possono essere costruiti con tubi fognari flessibili. In un canale di questo tipo, la temperatura del mezzo di lavoro può raggiungere i 70 gradi. I componenti in PVC sono accessibili, poco costosi e resistenti alla corrosione e ai danni meccanici. Soddisfano anche le normative ambientali.

Tubi a doppio strato

Un canale fognario a due strati con una sezione trasversale di oltre 100 mm sarebbe un'opzione adatta per un'abitazione privata o una casa per le vacanze. Nella sua produzione vengono combinati due materiali:

• Il polietilene ad alta densità costituisce la parete interna, creando una superficie perfettamente liscia.
• Il polietilene a bassa densità costituisce la superficie esterna ondulata.

Questo materiale viene utilizzato per creare connessioni flessibili di tubi fognari e sistemi di drenaggio esterni.

Metodi di installazione

Potrebbe sembrare che l'unico modo per garantire la tenuta del sistema sia quello di utilizzare la tecnologia a campana per unire i tratti di tubazione. Esistono tuttavia approcci alternativi. Vengono scelti tenendo conto del tipo di contenuto utilizzato nelle comunicazioni. Se si ignora questo fattore, l'affidabilità dell'installazione del tubo di fognatura bianco diminuisce notevolmente. dovrà riparare il sistema regolarmente per fermare la perdita. Se si seguono le istruzioni per l'installazione, è possibile evitare questi problemi.

Composto adesivo

Questa opzione è limitata all'applicazione di tubi polimerici (in particolare prodotti in PVC). Questo perché il materiale in questione ha una struttura eccellente rispetto alle sue controparti metalliche. È necessario utilizzare una colla specifica per le comunicazioni polimeriche durante l'installazione. Lavorare con questa composizione richiede cautela, t.A. Incolla istantaneamente gli elementi. L'acqua non può essere fornita al sistema per un giorno dopo l'installazione.

Linee guida per l'esecuzione del compito:

1. Per aumentare l'adesione, l'estremità liscia del tubo viene trattata con carta vetrata.
2. La colla speciale viene applicata a una distanza di almeno 2 cm dall'estremità.
3. È necessario collegare immediatamente 2 parti, t.A. la composizione si fissa rapidamente.
4. È necessario tenere la sezione della condotta per alcuni secondi, premendo i due tubi l'uno contro l'altro.
5. La colla si fissa in 1.5 minuti.

Non appena si testa il sistema dopo aver incollato le comunicazioni, la qualità della connessione si deteriora. Qui potrebbe esserci una perdita molto presto.

Collegamento con un anello di gomma

È necessario assicurarsi che i prodotti con prese siano ben saldi quando li si utilizza. È difficile soddisfare questo requisito se non viene installato l'anello di tenuta in gomma. Prolunga la durata della struttura e garantisce il necessario livello di affidabilità. Di solito, le comunicazioni sono offerte con un anello di gomma. Nel caso in cui si sia acquistato un prodotto incompleto, la guarnizione può essere acquistata separatamente.

L'anello di gomma può essere installato utilizzando una scanalatura. Si estende per tutto il cerchio di comunicazione. La scanalatura deve contenere la guarnizione. Inoltre, è necessario controllare attentamente la qualità dell'installazione; se si formano delle onde, è stato acquistato l'elemento sbagliato. L'anello deve aderire perfettamente alle pareti di comunicazione. Una volta installata la guarnizione, è possibile collegare le sezioni della conduttura; l'estremità liscia viene inserita nella presa. Si consiglia inoltre di sigillare l'intera circonferenza della giunzione di installazione con un sigillante siliconico.

Assemblaggio con cemento

Questo processo, noto come calafataggio, funziona bene con prodotti in acciaio, ghisa, ceramica, cemento amianto e cemento armato. Quando lo spazio tra la sezione di comunicazione liscia e le pareti del bicchiere è sufficiente, si ricorre a questa tecnologia. Inoltre, il calafataggio viene utilizzato per unire elementi composti da vari materiali.

1. Preparare il sigillante di lino. Preparare una soluzione di cemento e acqua. I componenti vengono prelevati in un rapporto di 9:1.
2. Quindi è necessario riempire lo spazio tra il tronchetto e l'estremità liscia con il sigillante di lino. Si compatta con un cacciavite o una spatola stretta. La perdita viene riempita per 2/3 della lunghezza.
3. Nell'ultima fase, la giuntura viene sigillata con malta di cemento.

Il sistema viene testato in un giorno al massimo.

Collegamento del tubo a saldare con il metodo del bicchiere

Questa tecnologia è considerata una misura ausiliaria. L'installazione di prodotti in ghisa lo richiede, ma solo dopo la calafatura. Prima di procedere alla cementazione con la tecnica precedentemente descritta, la fessura all'intersezione tra il tubo fognario e il bicchiere viene prima sigillata con materiale di lino. Inoltre, è necessario lasciare 1-2 cm vuoti intorno al bordo della campana. È qui che si effettua la saldatura.

Caratteristiche

I seguenti sono alcuni vantaggi del tubo flessibile per fognature rispetto ai prodotti convenzionali:

• Possibilità di collegare i tubi senza raccordi.
• Non è necessario utilizzare curve e raccordi a T su una sezione complessa o girevole.
• La flessibilità del canale consente di formare sezioni piuttosto lunghe in rotoli, il che facilita notevolmente il trasporto e lo stoccaggio.
• Il materiale elastico non scoppia se deformato o colpito accidentalmente.
• La superficie ondulata garantisce una bassa espansione lineare.

Connessione a colla delle colonne di pressione in PVC con tronchetto

Ultimamente, un nuovo prodotto si è aggiunto alla varietà di connessioni disponibili per le prese di pressione: le connessioni a colla. È emerso che il collegamento adesivo migliora l'affidabilità operativa e la durata dei tubi a bicchiere in PVC e dell'intera struttura che li compone.

7.1. Vantaggi dell'incollaggio

Queste strade non sono uguali:

• durata del funzionamento;
• affidabilità;
• resistenza ai processi di corrosione;
• la possibilità di posare tubazioni, comprese quelle idriche, a grandi profondità nel sottosuolo, poiché questi sistemi sono molto resistenti;
• Il peso ridotto della struttura contribuisce a ridurre i costi di trasporto e a semplificare il processo di installazione;
• facilità di installazione;
• resistenza alle alte temperature (la struttura può iniziare a fondere a una temperatura di 190-210⁰С, superiore a quella del polietilene o del polipropilene);
• conduttività termica, il cui valore numerico si avvicina a quello dei materiali termoisolanti;
• rispetto dell'ambiente, grazie al quale i prodotti sono utilizzati nell'installazione di condotte per l'acqua potabile;
• eccellente produttività, poiché i pezzi hanno buone proprietà idrauliche.

L'intervallo di pressione di esercizio a cui possono funzionare correttamente è compreso tra 600 kPa e 2.000 kPa.

Di conseguenza, non sono in grado di funzionare senza tubi su un giunto adesivo:

• tubazioni industriali;
• moderni sistemi di irrigazione a goccia.

Questi riser presentano diversi vantaggi che consentono di realizzare anche le strutture di tubazioni più complesse.

7.2. Processo di installazione

I tubi in PVC con i raccordi vengono impilati l'uno sull'altro e le giunzioni vengono sigillate con una colla speciale. I raccordi adesivi, le curve e gli altri componenti di connessione sono utilizzati durante l'installazione delle tubazioni, così come i raccordi fusi o a segmento sono utilizzati durante l'assemblaggio di tubazioni in polietilene. I raccordi per tubi in polietilene sono adatti anche per i raccordi a morsetto Unidelta. I loro principali vantaggi rispetto ad altri analoghi sono la velocità di assemblaggio delle tubazioni e l'affidabilità. I moderni raccordi sagomati del produttore italiano Unidelta detengono una quota di mercato dominante.

il PVC in sospensione, gli agenti stabilizzanti, i coloranti e i riempitivi per tubi vengono mescolati per creare le parti sagomate e le colonne montanti stesse.

Scelta

Nella scelta dei tubi flessibili per fognature interne si considerano molti fattori:

• Indice di durezza.
• Angolo di curvatura disponibile.
• Pressione del sistema.
• Lunghezza dei tubi.

A seconda dell'apparecchiatura o del dispositivo collegato, è necessario scegliere il diametro del canale elastico per lo scarico dei rifiuti domestici:

• Per le vasche da bagno e i box doccia è sufficiente una sezione di tubazione di 43-50 mm.
• Il lavandino e il lavello possono essere collegati a una rete di 30-50 mm.
• Una canalina da 110 mm è adatta per WC, bidet e scarichi centrali.
• Le curve della colonna montante centrale sono montate da tubi con un diametro di 70-80 mm.

Collegare i tubi con un anello

L'O-ring è un tipo unico di elastico che viene attaccato alla prolunga. Durante l'installazione, si contrae. Questo componente assicura che i tubi siano collegati saldamente tra loro.

Un rivestimento in plastica è opzionale per l'O-ring. Se gli assi dei due tubi collegati non sono allineati, l'elastico può offrire una parziale compensazione. È indispensabile che la deviazione sia trascurabile.

Se la fascia elastica si deforma, si verifica una perdita, perché la tenuta si rompe.

È indispensabile che la curvatura degli assi che collegano i due tubi non superi lo spessore delle loro pareti. Per ogni metro di tubazione si tiene conto della curvatura. Questo parametro è fondamentale per il processo di installazione dei tubi nascosti.

Le prese di corrente sono costose e lunghe da realizzare.

Utilizzare gomiti o raccordi a T per ridurre al minimo la deformazione dell'anello. In questo caso, la tubazione è a 90 o 87 gradi quando entra nel bicchiere. In questo modo si evita che l'O-ring si deformi.

Sette passi per inserire un tubo in un bicchiere:

• La tubazione inserita nell'imbuto ha una superficie liscia. È necessario smussarlo.
• Pulire tutte le parti.
• Quindi lubrificare lo smusso con sapone, glicerina o grasso speciale al silicone.
• Verificare la presenza dell'anello e la sua funzionalità. Viene inserito nella scanalatura
• Collegare le parti, inserire il tubo fino in fondo nell'imbuto.
• Quindi, tirare un po' in fuori (circa 0.9-1.1 cm). L'operazione deve essere eseguita con attenzione, in modo che il tubo non fuoriesca completamente.
• Avvolgere la giuntura con nastro sigillante in più strati.

Le fognature possono essere installate negli appartamenti con questa tecnica di fissaggio, ma non sulle strade pubbliche. È in grado di sopportare carichi tipici, come la pressione dell'aria e il flusso di rifiuti.

Regole di posa

L'installazione di una fognatura morbida è paragonabile a quella dei sistemi tradizionali. In questo caso, tuttavia, non è necessario acquistare raccordi aggiuntivi per posare il percorso su tratti di curva. Il manufatto è altamente flessibile e può assumere quasi qualsiasi forma.

Per l'installazione di una fognatura flessibile è necessario seguire le seguenti indicazioni:

• La linea principale di scarico dei rifiuti domestici deve avere una pendenza, nonostante la levigatezza ideale della superficie interna. La bassa resistenza idraulica non richiede una grande pendenza; è sufficiente attenersi a 2 cm per 1 metro lineare.
• Le aree di svolta devono essere lisce. Non sono ammesse curve inferiori a 900 nel canale di drenaggio. Questo porterà inevitabilmente alla congestione del traffico.
• Quando si posa un lungo tratto rettilineo, non lasciare che la condotta si abbassi. In questo caso, utilizzare supporti speciali.
• Il collegamento di sezioni di tubo elastiche viene effettuato utilizzando un raccordo a bicchiere o un raccordo a scorrimento. È sconsigliato l'uso di saldature sui giunti, che riducono la resistenza della fognatura.
• L'espansione lineare del canale flessibile deve essere presa in considerazione per ridurre il rischio di danni o deformazioni della linea.
• Nel predisporre la parte esterna del sistema di drenaggio, si tiene conto delle principali caratteristiche del materiale elastico. Ciò consente di determinare con maggiore precisione i livelli di profondità massima e minima.

Cos'è una campana?

È il termine che indica una piccola espansione delle comunicazioni su un lato. La seconda estremità del prodotto è costantemente piatta. Le sottigliezze della posa in opera sono da imputare a questo. Se siete curiosi di conoscere la definizione di campana, dovreste saperne di più sulla configurazione di questo prodotto. Ha la forma di un imbuto. Il diametro del tratto rettilineo e del bicchiere – dove il T.O. Il collegamento sarà effettuato, e deve essere considerato al momento della scelta dei tubi.

Esistono varie forme di comunicazione che si allargano a un'estremità e si differenziano per il contenuto:

• polimero;
• metallo (ghisa, acciaio);
• ceramica;
• cemento amianto;
• cemento armato.

L'estremità liscia del prodotto viene inserita nella presa durante l'installazione. È inclusa una guarnizione in gomma per rendere il collegamento ermetico. È posizionato all'interno di un'unica scanalatura anulare. Il kit viene fornito con una guarnizione quando si acquistano i tubi. L'installazione viene così completata rapidamente e senza la necessità di ulteriori finanziamenti. Per collegare i tubi di fognatura senza raccordo, invece, sono necessari strumenti speciali (saldatore per il materiale polimerico, saldatrice per il metallo).

Il metodo più semplice per integrare le comunicazioni polimeriche. Spesso sono necessari mezzi ausiliari per prodotti composti da materiali diversi. Si può trattare di miscele, sigillanti o composti unici.

La bassa affidabilità è una caratteristica delle connessioni senza presa. Si consiglia di utilizzare elementi sagomati quando si utilizzano comunicazioni che non si allargano su un lato. Rafforzano leggermente la conduttura perché si sovrappongono alla giuntura di collegamento.

Il bicchiere è un componente multifunzionale. Contribuisce a risolvere una serie di problemi:

• aumentare la velocità del lavoro di installazione;
• protezione contro le perdite;
• semplificazione del processo di collegamento degli elementi della tubazione;
• garantire la possibilità di unire tubi di materiali diversi;
• nelle zone in cui si trova la campana, si forma un'ulteriore nervatura di irrigidimento, che aumenta l'affidabilità del sistema;
• semplificazione del processo di smantellamento nel caso in cui sia necessario sostituire i vecchi tubi o pulire la condotta.

Controllo del sistema prima dell'uso

Il lancio viene effettuato poco dopo l'installazione degli elementi della condotta di drenaggio; il collegamento in PVC ha bisogno di tempo per asciugarsi completamente e fare presa, se è stata utilizzata una composizione adesiva o un sigillante. quando si utilizza il metodo di distacco o la tecnologia di saldatura, il controllo del funzionamento del sistema secondo il diagramma di flusso della rete fognaria viene effettuato immediatamente dopo il completamento dell'installazione.
La tubazione viene controllata per verificare l'assenza di perdite e di curve all'aumentare della temperatura degli scarichi. A questo scopo, viene fornita acqua: è necessario girare la valvola sulla colonna montante dell'acqua. Quando gli scarichi si muovono, viene monitorato lo stato delle comunicazioni. Per una maggiore chiarezza, le giunzioni dei tubi vengono coperte con tovaglioli di carta, in questo modo è possibile notare l'aspetto di una perdita, anche minima. Per assicurarsi che la tubazione sia in condizioni idonee al funzionamento, è necessario osservare il movimento delle acque reflue per un certo periodo di tempo.

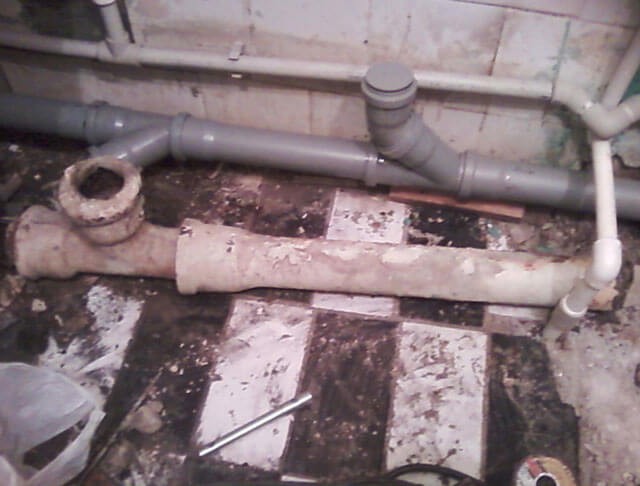

Smontaggio del vecchio impianto

Spesso i problemi non derivano dall'installazione dei tubi fognari, ma dal loro smontaggio, quindi anche questa fase di riparazione deve essere considerata con attenzione. La prima cosa da fare è liberare l'area di lavoro togliendo i mobili, le pareti, ecc.

Ora che avete accesso completo alla colonna montante, preparate l'attrezzo per lo smontaggio:

• Bulgaro;
• Lima ad ago;
• Martello;
• Martello;
• scalpello;
• Vari cacciaviti;
• seghetto per il metallo.

Per lo smontaggio dell'oggetto stesso occorre seguire il seguente ordine:

1. Quando si effettuano riparazioni in un condominio, assicurarsi di avvertire i vicini di non utilizzare la rete fognaria;
2. Chiudere l'acqua;
3. Scollegare il tubo che porta l'acqua al serbatoio di scarico della toilette;
4. Rimuovere la toilette svitando i bulloni dal pavimento;
5. Scollegare gli altri impianti idraulici (vasca da bagno, lavandino, ecc.).).d.);
6. Non resta quindi che smontare le vecchie tubature.

Vale la pena di osservare più da vicino come vengono smontati i tubi di ghisa. Questi tubi sono tipicamente fissati con raccordi a bicchiere, che rendono semplice la loro rimozione con martello e scalpello.

Fare attenzione quando si arriva al raccordo che collega il sistema intra-appartamento alla colonna montante comune dell'edificio.Un martello potrebbe danneggiare la colonna montante. Rimuovendo la guarnizione, è possibile estrarre il tubo dalla colonna montante comune.

A cosa prestare attenzione quando si inizia l'installazione?

• Come già detto, la profondità massima per la posa di un sistema come l'ingresso in plastica dei tubi fognari in un edificio è di 10 metri, mentre la profondità minima è di 1 metro; la posa della struttura più in alto è assolutamente sconsigliata.
• Le caratteristiche granulometriche del drenaggio non devono impedirgli di riempire le cavità tra le aree corrugate.
• Il collegamento può essere effettuato sia con singole parti di connessione sia mediante saldatura.

Tipo	Caratteristiche
Ondulato	Flessibile, facile da piegare, comunemente usato per connessioni in spazi ristretti
Liscio	Permette un flusso più fluido, meno soggetto a intasamenti, utilizzato per le linee principali
Rinforzato	Extra-forte, resistente allo schiacciamento, ideale per applicazioni pesanti

I moderni impianti idraulici possono beneficiare della soluzione flessibile e utile fornita dai tubi per fognature. Sono disponibili in diverse varietà, ognuna con vantaggi particolari, come le scelte ondulate, lisce e rinforzate. Poiché i tubi corrugati sono flessibili e semplici da installare, sono perfetti per le aree con molti ostacoli e spazi ridotti. Al contrario, i tubi lisci offrono un flusso più efficiente e sono spesso utilizzati per le tratte più lunghe. Più robusti e resistenti, i tubi rinforzati sono adatti per le aree ad alto traffico e per le aree con carichi elevati.

La flessibilità dei tubi fognari flessibili nell'adattarsi a varie topografie e layout è uno dei loro principali vantaggi. Non necessitano di raccordi multipli per spostarsi facilmente intorno a curve e angoli, il che riduce la possibilità di perdite e intasamenti. La loro versatilità li rende un'opzione privilegiata per progetti che coinvolgono sia spazi residenziali che commerciali. Inoltre, il PVC e l'HDPE, due materiali robusti e resistenti alla corrosione, agli agenti chimici e alle condizioni ambientali, sono spesso utilizzati per realizzare tubi fognari flessibili.

Generalmente semplice da installare con semplici strumenti, l'installazione di tubi fognari flessibili riduce i costi e i tempi di lavoro. La loro leggerezza ne facilita la movimentazione e il trasporto. Rispetto ai tubi rigidi, questi tubi hanno meno probabilità di rompersi o incrinarsi, rendendo più facile la manutenzione. Una lunga durata e un funzionamento affidabile possono essere garantiti con l'aiuto di ispezioni di routine e pulizie sporadiche.

In conclusione, i tubi flessibili per fognature offrono una soluzione affidabile, conveniente e regolabile per diverse esigenze idrauliche. I tubi flessibili per fognature sono un'ottima opzione se si lavora in paesaggi difficili o se si desidera qualcosa di robusto e che richieda poca manutenzione. Le loro diverse tipologie e caratteristiche li rendono adatti a diversi scopi, garantendo una gestione efficace delle acque reflue e migliorando l'efficacia complessiva dei sistemi idraulici.
