Per i collettori e i pozzetti

I sistemi di raccolta e stoccaggio dell'acqua sono necessari per una gestione e un utilizzo efficaci delle risorse idriche. Quando si tratta di estrarre l'acqua dalla falda o di raccogliere l'acqua piovana, un sistema ben congegnato garantisce un approvvigionamento idrico costante e affidabile.

In questi sistemi, i collettori e i pozzi sono componenti essenziali. L'acqua piovana raccolta dai collettori viene immagazzinata e utilizzata per diverse attività, tra cui la pulizia, l'irrigazione e, con la giusta preparazione, l'uso potabile. Al contrario, i pozzi attingono l'acqua da fonti sotterranee, che spesso è più abbondante e pura dell'acqua di superficie.

Conoscere i vari tipi di collettori e pozzi, nonché la loro configurazione e manutenzione, può aiutarvi a prendere decisioni informate.

Concetto

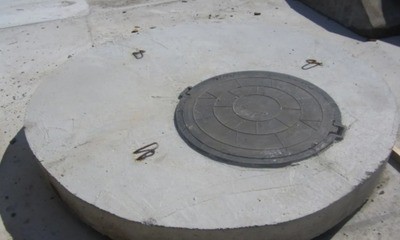

La soletta di un pozzo è una struttura in cemento armato che copre le condutture dell'acqua e del gas. Questo progetto prevede un foro unico, coperto da uno sportello metallico. È necessario per poter accedere a strutture ingegneristiche cruciali in caso di riparazione.

Inoltre, in alcune circostanze, al posto di una botola, viene posizionata una copertura a traliccio sull'apertura dei pozzi fognari, che funge da sistema di raccolta delle acque meteoriche (drenaggio dell'acqua piovana durante le precipitazioni).

La soletta di un pozzo funziona come una sorta di copertura, consentendo la creazione di tali fessure nel mezzo di una strada o di un'area pedonale, poiché la botola metallica e la struttura in cemento armato sono sufficientemente robuste da sostenere carichi pesanti.

Requisiti

La norma GOST 8020-2016 definisce le specifiche fondamentali delle solette in cemento armato per pozzi e unità fognarie (tubazioni, sistemi di drenaggio). Questo progetto deve essere utilizzato solo in conformità con i disegni di lavoro e rispettando tutte le specifiche indicate nella documentazione tecnologica.

La soletta del pozzo deve soddisfare i seguenti requisiti principali:

• parametri di resistenza del calcestruzzo (grado non inferiore a B20);
• resistenza alle crepe e alle schegge sotto carico;
• la capacità del calcestruzzo di resistere alla penetrazione dell'umidità e al congelamento;
• lo spessore dello strato di calcestruzzo, che si trova tra la superficie esterna e l'armatura;
• qualità dell'acciaio utilizzato per la produzione di anelli e barre metalliche;
• resistenza alla corrosione delle armature e del calcestruzzo.

Inoltre, secondo questo documento, l'uso di pozzi con tali coperture è proibito nelle aree in cui il terreno gela costantemente (come quelle con temperature costanti inferiori a -20 °C). Inoltre, non possono essere utilizzati in aree in cui l'attività sismica è aumentata di oltre otto punti. Queste due limitazioni si applicano ai pavimenti in calcestruzzo, per i quali non vengono offerte soluzioni strutturali uniche.

Le note speciali del GOST 8020-2016 illustrano le modifiche necessarie al progetto del coperchio del pozzo per poterlo utilizzare in questi tipi di ambienti. A titolo di esempio, si consideri l'esistenza di superfici terminali con cuciture che richiedono l'uso di guarnizioni in gomma per unirle.

Varietà e prezzo medio

I pavimenti a pozzo sono disponibili in una varietà di forme, con variazioni nelle dimensioni, nella forma e nella funzione della lastra o del foro. Ad esempio, tre diversi tipi di coperchi con diversi metodi di applicazione:

1. PP – si tratta di lastre per la copertura di pozzi in cui sono nascosti componenti ingegneristici e che vengono utilizzate per consentire a una persona di accedervi in qualsiasi momento per le riparazioni. Il più delle volte ha un foro rotondo, che è coperto da un solido coperchio.
2. PPV è una piastra con un foro spesso rettangolare o ovale, coperta da un coperchio a traliccio. Questo disegno è utilizzato come presa d'acqua (sistema di tempesta).
3. Mon oppure la lastra di fondo è un solido coperchio rotondo in cemento armato, che viene spesso installato come base per un pozzo. In alcuni casi, quando è necessario bloccare saldamente l'accesso al pozzo in modo che sia difficile entrarvi senza speciali attrezzature di sollevamento, i PN vengono utilizzati come copertura del pozzo.

Inoltre, le marcature sulle lastre del pavimento del pozzo variano, indicando le loro dimensioni, la forma e l'uso previsto.

Ad esempio, una soletta con una categoria di carico pari a 1 e un diametro interno di 1 metro è chiamata soletta PP 10-1. Inoltre, questa marcatura ha un'aggiunta (ad esempio, 1PP 10-1) che indica quanto l'asse del foro si è spostato dal centro della lastra.

Discutiamo alcune caratteristiche dei diversi tipi:

1. Per PP il diametro standard dell'anello interno è di 700 mm, ma per i modelli che vengono collocati su pozzi con un'apertura interna 1.A partire da 5 m di larghezza, questo parametro può essere 1000 mm. Il loro analogo PVG ha dimensioni e peso maggiori ed è anche più resistente ai carichi esterni.
2. Piastre di base (BP) o BOP utilizzati per l'installazione su carreggiate o aree pedonali. Gli analoghi rinforzati (RAA) hanno una forma rotonda. Possono avere un guscio incorporato (corpo del portello) o essere prodotti senza di esso. La parte interna di questo tipo di lastra è per lo più in ghisa e viene installata al momento del getto di calcestruzzo.
3. OP regolare hanno una forma quadrata con nervature di irrigidimento e vengono utilizzati per scaricare il peso sul pozzo. La nota K alla fine indica che la botola è di forma rotonda e deve essere utilizzata per accedere al pozzo, mentre la marcatura D è un foro rettangolare per l'installazione di una griglia antibufera. Il marchio di pavimentazione PC è un analogo delle lastre PP, ma in questo tipo di costruzione l'anello interno è sempre posizionato più vicino al bordo.
4. Design marcato PVK-8 è una delle coperture più comuni per le lastre di pozzo, in quanto ha un prezzo molto basso. Si usa per coprire le prese d'acqua nelle aree industriali o nei cantieri cittadini. Un analogo di questo soffitto è il KCP, che ha un foro rettangolare di 400×800 mm.
5. Lastre a marchio KP utilizzato per proteggere le linee elettriche dalla pressione del terreno e da altre influenze esterne. Questo progetto ha una forma rettangolare. Il modello KP 12 ha un foro interno con un diametro di 720 mm, e tutte le versioni successive del KP non hanno un portello, e la loro forma è simile a una piastra nervata.

Applicazione e installazione

Va ricordato che GOST specifica che il soffitto di un pozzo deve essere installato su un anello di supporto specifico (KO). È necessario per distribuire in modo più uniforme la pressione sulle pareti del pozzo.

A volte il soffitto viene posato con malta di cemento anziché con CO. Se non si prevedono forti sollecitazioni sul coperchio, è possibile effettuare questa sostituzione perché l'alta pressione può incrinare le pareti del pozzetto.

Si consiglia di costruire una cintura blindata per distribuire in modo più uniforme il peso se il soffitto è montato su muratura piuttosto che su una struttura in calcestruzzo. Nel caso in cui non ci sia questo tipo di rinforzo, le sporgenze superiori della muratura sono coperte.

La malta cementizia (che può essere utilizzata insieme a KO) viene utilizzata per riparare il soffitto e la botola. Questo aiuta a sigillare più completamente le fessure per evitare che i detriti e l'acqua in eccesso vi penetrino. I coperchi dei pozzi devono essere installati solo da autogru perché la struttura in cemento è troppo pesante per essere sollevata a mano.

Per dirigere il flusso dell'acqua in modo più diretto, di solito si crea una piccola pendenza verso l'interno attorno a una botola di scarico, nota anche come tombino.

Consigli per la scelta

Le norme GOST dovrebbero essere consultate quando si scelgono le lastre di pavimentazione per i pozzi, in quanto forniscono informazioni sulle dimensioni e sulle marcature delle coperture che sono appropriate in particolari circostanze. Inoltre, poiché è necessaria una maggiore resistenza nelle aree con traffico veicolare o pedonale, è necessario considerare le caratteristiche di resistenza del calcestruzzo e delle armature utilizzate per realizzare la soletta.

Il soffitto stesso deve essere impermeabile di classe W e composto da calcestruzzo resistente con un grado non inferiore a M300. Sebbene la struttura metallica interna possa essere realizzata con diverse tecniche di produzione e di resistenza dell'armatura, in genere è realizzata in:

Un progetto di questo tipo deve avere una resistenza al gelo minima F100 (il numero di cicli di congelamento e scongelamento).

Si consiglia di esaminare accuratamente la copertura al momento dell'acquisto, in quanto non dovrebbe presentare:

• crepe;
• fiches;
• punti di ruggine (soprattutto se si tratta di un soffitto con una botola di metallo).

Gli anelli di montaggio per le solette dei pozzi si estendono in genere oltre la struttura stessa. Le persone e le attrezzature potrebbero essere danneggiate se scoppiano durante il sollevamento (la lastra stessa non rimarrà intatta dopo la caduta), quindi devono essere controllati per verificare la presenza di danni e ruggine.

In alcune strutture, è necessario considerare la presenza di irrigidimenti o scanalature particolari. Devono essere presi in maggiore considerazione quando si sceglie un portello per la copertura.

Una gestione efficace dell'acqua richiede la comprensione dell'importanza dei collettori e dei pozzi nella costruzione e nella manutenzione. Questi edifici sono essenziali per la sicurezza e il funzionamento di molti sistemi, dai progetti infrastrutturali su larga scala agli impianti idraulici domestici.

Il funzionamento efficiente e la durata nel tempo di collettori e pozzi dipendono da una manutenzione e da un'installazione adeguate. È possibile evitare problemi comuni come ostruzioni, perdite e contaminazioni attenendosi alle migliori pratiche e utilizzando materiali di alta qualità, per garantire una soluzione affidabile e duratura.

A lungo termine sarà utile dedicare il tempo necessario a progettare, installare e mantenere con cura i collettori e i pozzi, sia che si tratti di un progetto di nuova costruzione sia che si tratti di un progetto di riparazione di un vecchio impianto. Adottando le misure appropriate, è possibile creare un sistema di gestione dell'acqua affidabile e duraturo, che fornisca

Per gestire in modo efficace i sistemi di drenaggio e di approvvigionamento idrico per le proprietà residenziali e commerciali, i collettori e i pozzi sono componenti fondamentali. Se progettati e curati correttamente, garantiscono una distribuzione, un immagazzinamento e una raccolta dell'acqua efficienti, contribuendo a ridurre le inondazioni e a mantenere una fornitura costante di acqua. Per aiutarvi a scegliere il sistema migliore per le vostre esigenze, questo articolo esaminerà i vari tipi di collettori e pozzetti, i loro usi e i vantaggi che offrono.
