Come calcolare un pavimento monolitico in calcestruzzo utilizzando una lamiera profilata – regole, formule e suggerimenti

Può sembrare eccessivo calcolare un pavimento monolitico in calcestruzzo utilizzando una lastra profilata, ma è fattibile se si suddivide il lavoro in fasi più piccole e gestibili. Questo tipo di pavimentazione offre un'opzione affidabile per numerosi progetti edilizi, fondendo la resistenza del calcestruzzo con il supporto strutturale delle lastre profilate.

È fondamentale comprendere innanzitutto le linee guida fondamentali per questo tipo di costruzione. È necessario misurare con precisione le dimensioni del pavimento e conoscere la sua capacità di carico. La stabilità e la funzionalità del pavimento dipendono dal corretto posizionamento delle lastre profilate, che fungono da cassaforma per il calcestruzzo.

Ci sono poi alcune formule importanti da ricordare. Vi aiutano a capire quanto calcestruzzo è necessario e garantiscono che le lastre profilate siano posizionate correttamente. Lo spessore dello strato di calcestruzzo e la distanza tra le lastre, essenziali per la resistenza complessiva del pavimento, possono essere determinati con queste formule.

Infine, alcuni suggerimenti utili possono aiutare la procedura a svolgersi in modo più agevole. Verificate nuovamente le misure, tenete conto del peso del calcestruzzo e assicuratevi che le lastre profilate siano fissate saldamente. Queste semplici azioni possono garantire il successo della posa e scongiurare problemi più gravi in seguito.

Perché è necessario??

Poiché tutti i piani sono strutture portanti, le prestazioni del progetto di costruzione nel suo complesso sono influenzate dalle caratteristiche di resistenza. Esse assumono i carichi che si sviluppano durante l'utilizzo della struttura.

Si distinguono in due categorie: quelli permanenti, come il carico di peso del pavimento, e quelli transitori che si presentano quando la casa ha bisogno di manutenzione, come i mobili, gli elettrodomestici e gli occupanti.

Se la struttura non è in grado di sostenere i pesi suddetti, inizierà ad abbassarsi oltre le dimensioni indicate dalla norma. Se questo processo non viene fermato, le pareti e i soffitti della casa verranno distrutti.

Per installare una struttura monolitica di questo tipo, i lavori di installazione devono prima eseguire il seguente calcolo, che viene effettuato nell'ambito della progettazione di un progetto di costruzione in conformità a tutte le normative:

• SNiP 2.03.01-84.
• SNiP II-2381.
• Raccomandazioni per la progettazione di solai monolitici in calcestruzzo armato con impalcato profilato in acciaio.

In base al peso e alle dimensioni della soletta, il calcolo del progetto determina la deflessione massima e i carichi ammissibili.

L'area della sezione trasversale dell'armatura, lo spessore della struttura e le dimensioni delle travi portanti sono calcolate in base ai valori limite ottenuti.

Questo calcolo è piuttosto impegnativo, richiede tempo e responsabilità. Poiché la sovrapposizione rende impossibile anche il più piccolo errore, i progettisti contemporanei la eseguono con l'uso di sofisticati programmi di costruzione, in particolare per gli edifici a più piani.

Quali caratteristiche considerare??

Si inizia con la misurazione precisa delle caratteristiche della superficie del pavimento. Si procede quindi a misurazioni preliminari dello spessore, delle specifiche della lamiera profilata, delle dimensioni e della quantità delle travi portanti. In seguito, si raccolgono i carichi temporanei e permanenti della soletta.

La dimensione della profondità di corrugazione influisce sulla scelta della distanza tra le travi; all'aumentare di questa, aumenta anche il volume di calcestruzzo gettato in opera. Di conseguenza, saranno necessarie più installazioni di travi. Gli esperti confermano che per una luce di 3 metri è necessaria una lastra profilata con uno spessore minimo di 1 mm.

Prendere nota! La larghezza del solaio e le dimensioni dell'armatura sono scelte in base ai calcoli del carico applicato. Lo spessore della soletta varia da 80 a 250 mm ed è determinato dalla lunghezza della campata.

Suggerimenti per la scelta di una lamiera profilata per creare un pavimento monolitico senza forma:

1. Il tipo di profilo metallico preferito è l'H57/H60/H75/H114, che conferisce al rivestimento nervature ausiliarie di irrigidimento con le più alte capacità di rinforzo, che gli garantiscono un'elevata resistenza con il minimo spessore, poiché il peso della lastra monolitica è ridotto, il che alleggerisce i muri portanti e le fondamenta della casa.
2. Lo spessore del profilo metallico va da 0.6 a 1.1 mm. Più alta è, più forte è la struttura; il più delle volte i committenti acquistano lastre da 0.9 mm e con un'onda di 60 mm.
3. È inoltre necessario scegliere il giusto rivestimento protettivo. Le lastre più affidabili con rivestimento pural con una durata di vita di oltre 40 anni, resistente agli sbalzi di temperatura e agli influssi chimici e meccanici.

Per le installazioni di pavimenti monolitici si utilizzano lastre della migliore qualità, che non devono scoppiare quando vengono piegate, ma riprendere prontamente la loro forma originale.

Sapere come utilizzare le lamiere profilate per sostenere il calcestruzzo e garantire una finitura resistente e duratura è essenziale per calcolare un pavimento monolitico in calcestruzzo. Le linee guida, le equazioni e i consigli fondamentali per ottenere risultati precisi e per evitare i tipici errori sono tutti illustrati in questo articolo. Ci occupiamo noi di tutto, dalla selezione dei materiali appropriati alla misurazione dei carichi e delle dimensioni corrette, in modo che il processo sia semplice e controllato.

Metodi di conteggio

Esistono due modi per utilizzare le lastre ondulate per calcolare le dimensioni ammissibili di una soletta in cemento armato.

1. Quando si esegue il primo, vengono preimpostate le caratteristiche degli elementi strutturali della soletta: spessore della soletta, numero di travi a I, passo delle travi portanti e parametri di armatura, dopodiché si esegue un calcolo per determinare l'ammissibilità di questi elementi a sopportare il carico. Possono essere eseguiti diversi calcoli di questo tipo; ogni volta il progettista accetta nuove dimensioni di progetto finché non soddisfano gli indicatori minimi richiesti.
2. Il secondo metodo è meno dispendioso in termini di tempo; il calcolo inizia con le dimensioni della pianta, poi si prende il passo delle travi e lo spessore del solaio, si raccolgono i carichi e si calcola la struttura con la determinazione della sezione minima di armatura e del passo di armatura nella maglia. Se necessario, regolare il passo delle travi e lo spessore del pavimento fino a ottenere gli indicatori più economici.

Formule ed esempi

Si potrebbe, ad esempio, scegliere un locale di 3.02 per 10.64 metri. Il carico vivo è accettato a 150 kg/m2 in conformità alla norma fondamentale SNiP 2.01.07 requisiti, pubblicati nel 1985. Le proprietà della soletta per l'armatura Rs = 366 MPa e la resistenza del calcestruzzo Rb = 7.71 MPa sono ricavati dalla tabella SNiP 2. 03.01, rilasciato nel 1984.

Sono accettate sei travi in totale e la distanza tra di esse è la seguente:

Determinare lo spessore minimo della struttura:

Selezionare 80 mm, con 35 mm di separazione tra il taglio superiore della superficie monolitica e la struttura rinforzata.

Ottenere i carichi per ogni metro quadrato di una struttura monolitica. La formula viene utilizzata per calcolare il carico costante:

• peso proprio di una struttura monolitica: 200 x 1.2 = 240;
• dal massetto – 60 mm: 110×1.2 = 132;
• dalla partizione: 300×1.2 = 360.

Accettare con cautela:

• qр = 1000 kg/m 2 ,
• qн = 1000:1.1=900 kg/m2 .

M è uguale a qрx L2/11, o 1000×22/11, o 363 kg.m.

Per quanto riguarda la campata del punto medio della soletta:

500 kg/m = 1000 × 22/8 = M = qn x L 2 /8

A causa dello spessore della soletta inferiore a 150 mm, è consentita solo l'armatura inferiore, a condizione che m ≤ R. Le tabelle per il calcestruzzo B15 forniscono il valore R = 0.440, indicando che è preferibile l'uso dell'armatura AIII.

Assegnando m = M/Rbbh20 a 500000/770000x1x0.0452 = 0.320

• b = 1.0 m – in base alle condizioni di calcolo, la larghezza della striscia della struttura monolitica;
• h0 = 0.08 – 0.034 = 0.046 m – dalla sommità del solaio al centro della sezione di armatura.

Dal risultato ottenuto, αm = 0.320, è inferiore al valore standard, αR = 0.440, la condizione è soddisfatta.

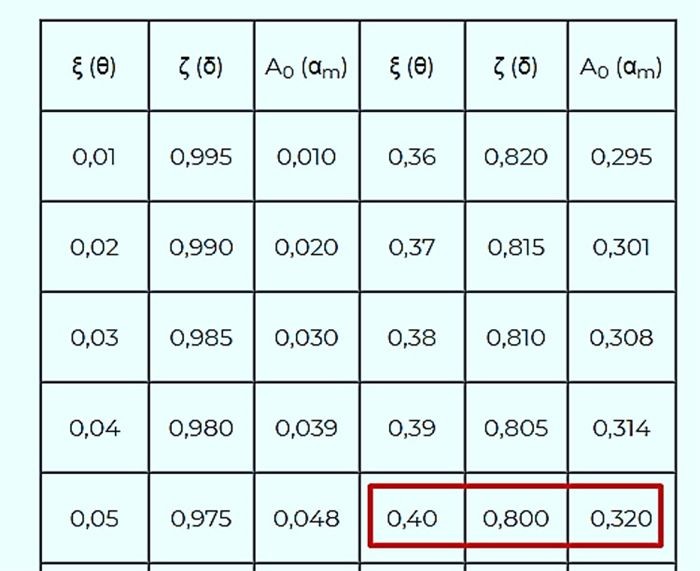

Ottenere informazioni suΕ=0.800atαm=0.320 dalle tabelle.

A questo punto è possibile regolare l'area della sezione trasversale della rete di armatura:

M/(Rs- ζ-h0 ) = 500/(36500000-0.800-0.046) = 0.0003805 m 2 = 3.80 cm 2 è il valore di As.

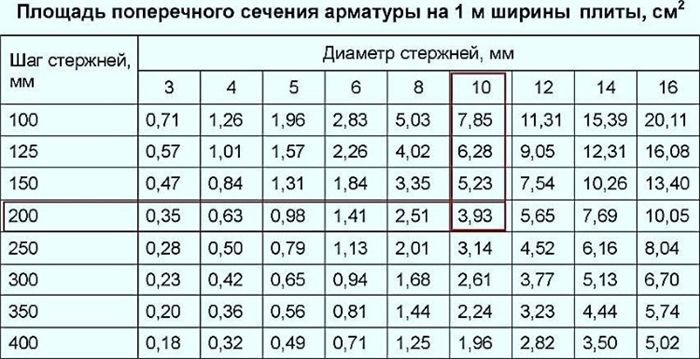

La tabella indica che è accettabile un'armatura D = 10 mm con una distanza di 200 mm.

Successivamente, verificare il carico lineare della trave portante con L = 2m:

• Mn = 900-2 = 1800 kg/m;
• Mr = 1000-2 = 2000 kg/m.

3.02 2 m di luce della trave e 0.2 m di profondità del supporto.

Μн = qн x L2 /8 è il momento maggiore nella sezione della trave.

Mn = 3.422/8 x 1800 = 2924 kg/m.

Wtr = Mr /1.12R = 2924 / (1.12-21) = 124 cm^-3.

Scegliere utilizzando l'assortimento:

• Trave a I N 18;
• W = 143 cm 3;
• I = 1290 cm 4 .

Successivamente, si deve stabilire se la trave a I scelta soddisfa i requisiti di resistenza necessari:

Wtr = Mr/1.12W = 2924/(1.12-143) = 18.25 kN/cm 2

che è soddisfatta perché è inferiore a R = 21 kN/cm 2.

Verificare la rigidità della trave:

La trave a I N 18 è appropriata per il funzionamento di questa lastra monolitica, poiché la condizione è soddisfatta.

Possibili errori e difficoltà, loro conseguenze

Un singolo errore di calcolo non può essere perdonato in un solaio monolitico su lastre ondulate. In caso contrario, la struttura rischia di collassare. Il fatto che i carichi siano trasferiti dalle travi alle pareti portanti e alle fondazioni spiega questo risultato.

I seguenti sono i principali errori commessi da chi costruisce solai in cemento armato su lastre profilate:

• i carichi sono stati rilevati in modo errato;
• marca del profilo metallico selezionata in modo errato;
• è stata utilizzata un'armatura con una sezione ridotta;
• lo spessore della struttura non soddisfa il requisito di deflessione massima;
• l'interasse e la luce delle travi sono stati adottati in modo errato;
• sezione ridotta dell'armatura, che non è in grado di garantire la resistenza della struttura.

Cruciale! Si raccomanda di utilizzare contorni quadrati o rotondi per i supporti portanti e travi a I o canali per le travi portanti.

Solo l'edilizia residenziale di basso livello utilizza le versioni senza travi delle lastre monolitiche; in questo caso, la lastra ondulata deve avere nervature di irrigidimento sostanziali di oltre 20 mm, come le classi NS 35/100.

Passo	Descrizione
1. Determinare l'area del pavimento	Misurare la lunghezza e la larghezza dell'area in cui verrà posizionato il pavimento in calcestruzzo. Moltiplicare queste misure per ottenere la superficie totale del pavimento.
2. Scegliere le lastre profilate	Selezionare le lastre profilate più adatte in base ai requisiti di carico e alle esigenze di progettazione. Lo spessore e il profilo delle lastre influiscono sulla resistenza del pavimento.
3. Calcolo della distanza tra le lastre	Determinare la distanza tra le lastre profilate. Dipende dal carico che devono sostenere e dal tipo di conglomerato cementizio che si utilizzerà.
4. Calcolo del volume del calcestruzzo	Stimare il volume di calcestruzzo necessario. Moltiplicare l'area del pavimento per lo spessore dello strato di calcestruzzo. Assicurarsi che lo spessore sia sufficiente a coprire il profilo delle lastre.
5. Verifica del fabbisogno di armatura	Valutare se è necessaria un'armatura aggiuntiva. A seconda della luce e del carico, potrebbe essere necessario aggiungere un'armatura o una rete in cima alle lastre profilate prima di versare il calcestruzzo.
6. Finalizzare e pianificare	Rivedere tutti i calcoli e pianificare con cura il layout. Assicurarsi che tutti i materiali e le misure siano corretti prima di iniziare l'installazione.

Anche se può sembrare difficile, il calcolo di un pavimento monolitico in calcestruzzo con una lastra profilata può essere semplice se si prendono le giuste precauzioni. Per iniziare, misurare con precisione lo spazio in cui verrà installato il pavimento. Si tratta delle dimensioni in termini di lunghezza, larghezza ed eventuali elementi unici come supporti o aperture. Potete calcolare la quantità di cemento e di lastre profilate di cui avrete bisogno con le seguenti misure.

È fondamentale comprendere la capacità di carico delle lamiere profilate e la loro interazione con il calcestruzzo quando le si utilizza. Questo contribuisce alla resistenza e alla durata del pavimento. Quando si determina l'altezza totale del pavimento, bisogna tenere conto dello spessore delle lastre e del calcestruzzo. È meglio controllare i calcoli e utilizzare le formule giuste per evitare problemi in seguito.

Ricordate i consigli utili, come il tempo di maturazione del calcestruzzo e la corretta posa delle lastre profilate per sostenere il peso. Verificate ancora una volta i vostri calcoli e, se necessario, chiedete una consulenza professionale per garantire l'accuratezza dei vostri piani. Se vi attenete a queste raccomandazioni, sarete sulla buona strada per ottenere un pavimento in calcestruzzo robusto e di successo.
