Una base solida è essenziale quando si costruisce una casa. La scelta del diametro appropriato per le barre di rinforzo è una delle fasi più importanti per la creazione di una base a nastro di lunga durata. Queste barre d'acciaio rafforzano e stabilizzano le fondamenta, consentendo di sopportare una serie di sollecitazioni.
Anche se può sembrare difficile, la determinazione del diametro corretto per le barre di armatura è un passo essenziale che non si può omettere. La scelta di dimensioni sbagliate può causare problemi strutturali che compromettono la longevità e la sicurezza dell'edificio. Per garantire una fondazione solida e stabile, è sufficiente comprendere i fondamenti e attenersi ad alcune semplici regole.
Questo post spiega le fasi di lavorazione della lana di vetro
- Regole di selezione
- Requisiti per SNiP
- Il diametro minimo dei tondini dipende dallo scopo del rinforzo
- Calcolo dello spessore della sezione
- Trasversale e verticale
- Longitudinale
- Esempio
- Perché è importante calcolare correttamente??
- Video sull'argomento
- Armatura della fondazione a strisce.
- DUE o TRE barre? E il passo dei morsetti? Il tecnico vi spiegherà tutto! Rinforzo di una fondazione a strisce
- Rinforzo delle fondazioni dalla A alla Z | Metodi e tecniche di rinforzo
- Come rinforzare correttamente una fondazione a strisce? Tipi di fondazione.
- SUPERVISIONE TECNICA DELLA COSTRUZIONE – verifica del telaio di rinforzo della fondazione!
- Come realizzare rapidamente e correttamente l'armatura a uncinetto! Non potrebbe essere più semplice.
Regole di selezione

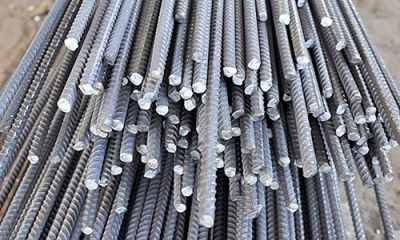

L'armatura metallica e quella composita sono i due tipi utilizzati nella costruzione delle fondazioni. Di solito si utilizzano barre metalliche. Sono disponibili in diametri che vanno da 5 a 32 mm.
Sebbene il materiale composito sia stato utilizzato solo di recente per rinforzare le fondazioni, sta progressivamente soppiantando il suo equivalente metallico. I materiali compositi hanno il vantaggio di essere resistenti ai processi corrosivi e di non avere conduttività elettrica.
Nel prendere una decisione, si devono considerare le caratteristiche fondamentali della struttura che si sta costruendo, come le dimensioni, il numero di piani, il tipo di materiale delle pareti, il tipo di copertura, il tipo di terreno e il grado di ondulazione.

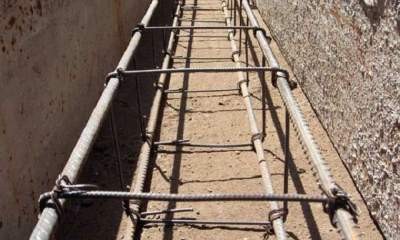

Le aste longitudinali verticali e trasversali costituiscono il telaio. Gli elementi trasversali e verticali sono necessari per conferire la rigidità del progetto. Le aste longitudinali sopportano la maggior parte del carico. In genere, sono costruiti con un'armatura ondulata di 12-14 cm.
I tondini aderiscono più facilmente al calcestruzzo grazie alla loro superficie ondulata, che conferisce alla fondazione una resistenza ai carichi elastici. Per creare le croci si possono utilizzare legami lisci di spessore compreso tra 4 e 10 mm.
Requisiti per SNiP
Lo spessore e il numero di armature longitudinali sono determinati dalle regole SNiP. Le specifiche accettate stabiliscono che la sezione totale di tutti i componenti principali del telaio deve essere pari ad almeno 0.1% della sezione trasversale del nastro di fondazione (SNiP 52-01-2003).
Si possono utilizzare aste con spessore a partire da 10 mm. È necessario avere un minimo di quattro aste longitudinali per costruire un telaio robusto e affidabile.
Ciò indica che per gli edifici più leggeri è necessario un telaio composto da quattro barre da 10 mm. Eseguiamo calcoli individuali per gli edifici più grandi.
Il diametro minimo dei tondini dipende dallo scopo del rinforzo
La SNiP specifica i requisiti per le aste longitudinali solo perché sono le uniche a sostenere il peso dell'edificio.
Devono avere uno spessore minimo di 10 mm. Invece di sostenere il peso, le aste trasversali servono a fissare e irrigidire la struttura.
Il diametro minimo delle aste longitudinali deve essere di 10 mm se la lunghezza della base è inferiore a 3 m e di 12 mm se è superiore a 3 m.
La determinazione del diametro di armatura appropriato per una fondazione a strisce è essenziale per garantire la robustezza e la stabilità della struttura. È necessario conoscere il peso che la struttura dovrà sostenere, lo stato del terreno e utilizzare gli standard accettati per stabilire le giuste dimensioni. Questa procedura garantisce la longevità e la sicurezza del progetto edilizio e aiuta a evitare cedimenti delle fondazioni. Scegliendo con cura il diametro adeguato è possibile distribuire efficacemente il carico e preservare l'integrità della fondazione nel tempo.
Calcolo dello spessore della sezione
A causa del carico complessivo e dei requisiti SNiP, i calcoli delle aste trasversali e verticali differiscono da quelli delle aste longitudinali.
Trasversale e verticale
Il diametro degli elementi verticali e trasversali aggiuntivi viene scelto in base al progetto. In questo caso si tiene conto delle sue misure, della quantità di barre di armatura lunghe e del passo di installazione della traversa. In genere si utilizzano barre lisce di 6-8 mm.
Per la scelta del diametro dell'armatura trasversale e verticale è necessario attenersi alla seguente tabella:
| Condizioni di utilizzo dei raccordi | Diametro minimo dell'armatura in mm |
| Verticali quando l'altezza della sezione trasversale del nastro è inferiore a 80 cm | 6 |
| Verticale quando l'altezza del nastro è superiore a 80 cm | 8 |
| Armatura trasversale | 6 |
Per una casa a un piano, che diametro di armatura è necessario? Nella costruzione di residenze private di uno o due piani, si utilizzano tipicamente barre da 8 mm per l'armatura trasversale e verticale.
Longitudinale
È necessario conoscere la sezione trasversale della fondazione per calcolare. Per ottenere questo risultato è necessaria la sua larghezza per la sua altezza. È necessario moltiplicare il risultato per 0.1% perché l'area della sezione trasversale dell'armatura dovrebbe essere 0.1% della sezione trasversale della fondazione.
Inoltre, è necessario comprendere il progetto che verrà realizzato in base al telaio. Di solito, ci sono quattro o sei barre longitudinali in essa.
Esaminiamo alcuni esempi di calcolo:
Esempio
Determiniamo lo spessore delle barre per un nastro di 80 cm di altezza e 30 cm di larghezza. Un nastro di questo tipo ha una sezione trasversale di 2400 cm quadrati, di cui 2.4 cm rappresentano 0.1%.
2.4 cm^ = 80 * 30 * 0.1%
Supponiamo che si voglia utilizzare un'armatura di 12 mm. La sua sezione trasversale, 1.13 centimetri quadrati, è quello che utilizziamo.
L'area di questo cerchio può essere trovata nella tabella sottostante o calcolata con la formula S=πR², dove:
Determiniamo il numero corretto di aste, o filetti, per il telaio. Per soddisfare i requisiti è necessario utilizzare un telaio con tre filetti. Se dividiamo 2.4 per 1.13, otteniamo 2 con un resto. 1.13 * 3 = 3.39 cm² è maggiore di 2.4 cm² che SNiP consiglia.
Tre fili non possono essere divisi in due nastri, e ci sarà un carico sostanziale su entrambi i lati. Per garantire la stabilità sono necessarie almeno quattro aste. Il margine di sicurezza è eccessivo quando si utilizzano quattro aste da 12 mm.
In questo caso, la scelta migliore è quella di utilizzare quattro aste di diametro inferiore. Il rinforzo di 10 mm dovrebbe essere sufficiente. Ha uno 0.79 cm² di superficie. 4. Moltiplicando per 4 si ottiene 3.16 cm^; questo parametro è sufficiente.
È possibile utilizzare la seguente tabella unica per determinare il diametro di ogni asta senza utilizzare l'area della sezione trasversale come base:
| Diametro nominale, mm | Area della sezione trasversale, cm2 | Peso di 1 metro, teorico, kg |
| 6 | 0.283 | 0.222 |
| 7 | 0.385 | 0.302 |
| 8 | 0.503 | 0.395 |
| 10 | 0.785 | 0.617 |
| 12 | 1.131 | 0.888 |
| 14 | 1.54 | 1.21 |
| 16 | 2.01 | 1.58 |
| 18 | 2.64 | 2 |
| 20 | 3.14 | 2.47 |
| 22 | 3.80 | 2.98 |
| 25 | 4.91 | 3.85 |
| 28 | 6.16 | 4.83 |
| 32 | 8.04 | 6.31 |
| 36 | 10.18 | 7.99 |
| 40 | 12.58 | 9.87 |
| 45 | 15.90 | 12.48 |
Con Microsoft Excel è molto facile eseguire questo tipo di calcoli.
Non vengono quasi mai utilizzate aste di spessore variabile. I rinforzi più spessi vengono utilizzati per l'assetto inferiore, se questo deve essere fatto per qualche motivo.
Perché è importante calcolare correttamente??
È necessario calcolare con precisione il diametro delle aste. Uno strato di materiale più sottile non fornisce una base abbastanza solida.
La gabbia di armatura non sarà in grado di sostenere i carichi crescenti che il calcestruzzo subirà nel tempo.
Il nastro di calcestruzzo si romperà e cadrà di conseguenza. Questo errore non può essere corretto mentre l'edificio è in funzione.
I tondini più spessi non danneggeranno la struttura. Tuttavia, un margine di sicurezza eccessivo aumenta il costo della costruzione con una spesa non necessaria.
Questa sezione del sito web contiene tutte le informazioni relative all'armatura delle fondazioni a nastro.
| Passo | Descrizione |
| 1 | Determinare il carico sulla fondazione |
| 2 | Calcolare la larghezza e la profondità della fondazione |
| 3 | Selezionare il tipo di calcestruzzo |
| 4 | Scegliere la classe di armatura |
| 5 | Usate una formula o una calcolatrice per trovare il diametro |
| 6 | Verificare la conformità alle norme edilizie |
Per una fondazione a strisce, la determinazione del diametro dell'armatura è essenziale per garantire l'integrità strutturale dell'edificio. È importante trovare il giusto equilibrio tra resistenza, costi e praticità, piuttosto che scegliere una dimensione qualsiasi. È possibile mantenere la resistenza e la durata della fondazione prendendo una decisione informata basata sulla comprensione dei requisiti di carico, delle condizioni del terreno e delle norme edilizie.
Trovare le specifiche precise necessarie per il progetto è più facile utilizzando le formule e le linee guida giuste. Questo comporta la necessità di pensare ai tipi di carichi che la fondazione dovrà sostenere, come i carichi vivi degli occupanti e dei mobili e i carichi morti della struttura stessa. Inoltre, è fondamentale considerare i fattori ambientali, come la potenziale attività sismica e il tipo di terreno.
Non sottovalutate l'importanza di richiedere una consulenza professionale.
