Come realizzare un tetto a falde con le proprie mani: istruzioni passo passo, disegni e foto

Un tetto a falde può essere un progetto gratificante per i proprietari di case che desiderano dare un tocco moderno e utile alla propria abitazione. I tetti ad anca, a differenza dei tradizionali tetti a capanna, sono inclinati in tutte le direzioni, garantendo maggiore stabilità e resistenza al vento. La durata e l'estetica della vostra proprietà possono essere migliorate sapendo come costruire un tetto a falde, sia che stiate costruendo una nuova casa sia che stiate ristrutturando una vecchia casa.

È indispensabile procurarsi gli strumenti e i materiali necessari prima di cominciare. In generale, sono necessari materiali per tetti, una squadra per cornici, una sega circolare, un martello, chiodi e dispositivi di sicurezza come occhiali e guanti. Un processo di costruzione senza intoppi e un tetto durevole che proteggerà la vostra casa per molti anni a venire dipendono dalla preparazione.

L'assemblaggio di un tetto a falde richiede prima di tutto la determinazione di misure e angoli. Le misure precise della lunghezza e della larghezza dell'edificio determineranno le dimensioni dei componenti del tetto. Con queste misure è possibile calcolare la lunghezza e l'angolo delle travi necessarie per formare la struttura del tetto a falde.

È quindi necessario incorniciare la struttura del tetto. A tal fine, è necessario installare il pannello di colmo e disporre le travi dell'anca e le travi comuni in base alle dimensioni calcolate. Le travi dell'anca si estendono in diagonale dagli angoli dell'edificio fino al colmo, che corre lungo la sommità del tetto. Per aggiungere ancora più sostegno, le travi comuni colmano gli spazi tra i fianchi e il colmo.

La guaina del tetto è la fase successiva al completamento dell'intelaiatura. La guaina è il processo di posa del compensato o dell'OSB (oriented strand board) sulla struttura del tetto per fornire una base stabile ai componenti della copertura. Si tratta di una fase importante perché garantisce una superficie piana per la posa del manto di copertura e assicura l'integrità strutturale.

È possibile installare tegole, pannelli metallici o scandole d'asfalto come materiale di copertura preferito dopo la guaina. Ogni tipo di materiale per tetti ha una procedura di installazione specifica, quindi assicuratevi di seguire attentamente le istruzioni del produttore. Oltre a migliorare l'estetica del tetto, una corretta installazione ne aumenta la resistenza agli agenti atmosferici e la durata.

Per assicurarsi che il tetto sia resistente alle intemperie e funzionale, aggiungere le scossaline, le grondaie e qualsiasi altra rifinitura. Per bloccare le perdite d'acqua, vengono realizzate delle scossaline intorno ai punti di penetrazione del tetto e alle intersezioni, mentre le grondaie aiutano a deviare l'acqua lontano dalle fondamenta dell'edificio.

Per costruire a mano un tetto a falde è necessaria un'attenta pianificazione, misure precise e attenzione ai dettagli. I tetti ad anca sono facili da costruire e completeranno l'architettura della vostra casa se seguirete queste istruzioni passo-passo e utilizzerete i disegni e le foto che li accompagnano come guide visive.

Preparazione alla costruzione

Prima di iniziare la costruzione di un tetto a 4 falde, è necessario effettuare i seguenti preparativi:

• calcolo dei parametri e creazione di un disegno;
• preparare i materiali e gli strumenti.

Un tetto a falde si presenta così:

Calcolo dei parametri e creazione di un disegno

Non tutti gli sviluppatori sono in grado di creare e abbozzare uno schema di massima del tetto a falde. È preferibile affidare questo compito a una persona qualificata.

Su Internet è possibile scegliere un progetto di tetto per una casa ancora in costruzione. La decisione si basa sull'altezza della capriata di colmo, sulle dimensioni dell'area dell'edificio e sulla sua forma, quadrata o rettangolare. Apportare modifiche ai punti di fissaggio, al materiale del sistema di travi, ecc.

Materiali e dispositivi di fissaggio

Il sistema di travi del tetto a falde è costituito da un'intricata intelaiatura in legno. Si tratta di un insieme di componenti costruiti con varie sezioni e legname di un particolare tipo di legno. È importante scegliere con cura il tipo di legno. Questo ha un grande impatto sull'affidabilità e sulla durata del sistema di copertura. La scelta del legname di pino è consigliata dagli esperti.

L'elenco suggerito dei materiali per un tetto a falde per una casa in costruzione nella Russia centrale è riportato nella tabella.

Profilo degli elementi dei travetti sistemifoto36387-1 (2)	Sezione, mm
Mauerlat	Trave 100 x 100, 150 x 150 mm e oltre
Pattini, letti, piste	– " –
Gambe dei travetti	Tavole e legname secondo la sezione di progetto
Filly e puntoni	Tavola 50 x 100 mm
Limatura e finitura	Tavole 20 x 100, 25 x 150 mm
Listelli	Pannelli 25 x 100, 25 x 150 mm, compensato o OSB di spessore 12 – 15 mm

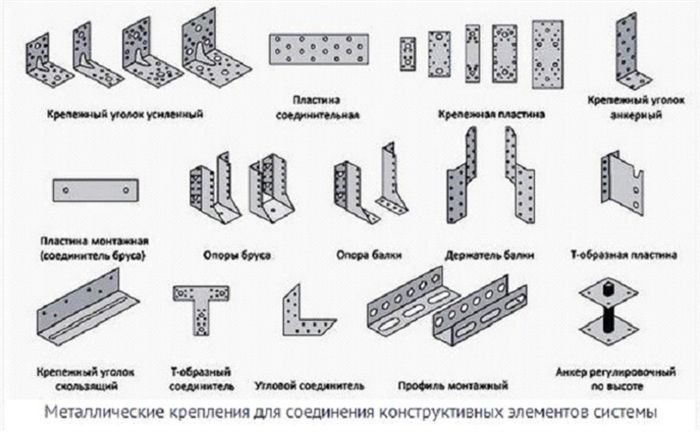

Utilizzare angolari metallici pieni e forati, piastre, bulloni, graffe e chiodi come elementi di fissaggio.

Attacchi:

Attrezzi

Un'officina temporanea, che potrebbe essere un edificio leggero come un fienile, viene allestita in cantiere per preparare il legname e fabbricare con esso le parti del sistema di travi. All'interno viene allestito un tavolo da lavoro, viene fornita l'alimentazione e vengono fornite le seguenti attrezzature:

• segatrice o sega circolare elettrica;
• trapano;
• cacciavite;
• sega a mano;
• martello;
• scalpelli;
• roulette;
• livello;
• quadrato;
• livella laser;
• cordicella per la marcatura;
• pennarelli, matite.

Particolarità. Molte delle stesse procedure devono essere seguite per la produzione di parti di travi. Per evitare di misurare ogni volta con un metro a nastro, si creano delle dime che vengono utilizzate per ripetere le marcature sui pezzi successivi.

Metodi di installazione

Il sistema di travi può essere assemblato in due modi: costruendo il tetto con le mezze capriate complete, oppure installando ogni elemento separatamente.

Il primo approccio consiste nell'acquistare prodotti completi da aziende specializzate per assemblare le strutture a travi. Non resta che trasportarli in cantiere e, come un progettista, assemblare il tetto a falde della casa secondo il progetto.

Sebbene questo tipo di costruzione del tetto garantisca una rapida installazione, il cliente pagherà un prezzo elevato per questo tipo di costruzione.

Sarebbe più redditizio assemblare il sistema di travi pezzo per pezzo a mano se si è un proprietario di un cantiere con una notevole esperienza di costruzione e il possesso di attrezzi. Non si realizzerà in tempi brevi, ma si risparmierà molto denaro.

Come si costruisce: montaggio passo-passo con foto

La costruzione di un tetto prevede diverse fasi:

1. Installazione del mauerlat e delle tavole, loro dimensioni.
2. Sovrapposizione.
3. Installazione del telaio di travi.
4. Preparazione e posa di travi e telai.
5. Installazione degli irrigidimenti.
6. Listelli e contro listelli.
7. Impermeabilizzazione.
8. Collegamento del sistema di travi a tubi, pozzetti e finestre per tetto.
9. Isolamento.
10. Ventilazione.
11. Fissaggio del materiale del tetto.
12. Abbaino.
13. Paraneve.

Installazione di travi mauerlat e travi a vista, loro dimensioni

Le travi vengono posizionate lungo il bordo superiore delle pareti esterne della casa per formare il Mauerlat. In genere si utilizzano due travi di 100 x 50 mm ciascuna o una trave con una sezione di 100 x 100 mm.

Nei punti di appoggio delle travi, il telaio in legno sostiene il peso e lo distribuisce uniformemente lungo tutto il perimetro delle pareti. Di conseguenza, è possibile utilizzare una sezione trasversale più grande per strutture particolarmente pesanti.

Il mauerlat impedisce alle forti raffiche di vento di strappare il tetto. Di conseguenza, per fissare il legno alle pareti si utilizzano bulloni di ancoraggio da 400-500 mm. Le viti autofilettanti vengono utilizzate per fissare la trave superiore a quella inferiore quando il mauerlat viene piegato da due travi. Sebbene esistano altre tecniche di fissaggio, questa è ritenuta la più affidabile.

Il secondario di Mauerlat è Lezhni. Le porte sono coperte da travi della stessa sezione che vengono posate sulle pareti interne. Inoltre, i letti riducono il carico sul telaio dei travetti fornendo punti di appoggio per i montanti, i rinforzi e le gambe dei travetti.

Soffitto in cemento e legno

Il soffitto funge da piattaforma che unisce le pareti esterne dell'edificio in un'unica struttura. Sotto un tetto a falde, ci sono due opzioni comuni per la pavimentazione: la posa di travi di legno o di lastre di cemento armato.

I solai in cemento armato sono prodotti standard. Sono disponibili in lunghezze di 3, 6 e 12 metri. Quando si costruiscono abitazioni private, in genere si utilizzano solette di sei metri di lunghezza. Questa è la base del progetto, che stabilisce la lunghezza delle lastre come la distanza tra due pareti opposte della facciata.

Le estremità in legno vengono posate sul mauerlat per creare il pavimento in legno. Successivamente, lo stesso legno viene utilizzato per installare i collegamenti incrociati. Vengono poi installati un pavimento superiore a listoni e un rivestimento inferiore in lamiera (OSB, compensato, pannelli di fibra o truciolato).

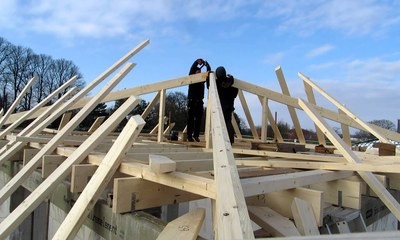

Installazione del sistema di travi

Di seguito viene illustrato come viene realizzata la struttura a travi:

1. Posare la trave centrale (arcareccio inferiore), appoggiando le sue estremità sul mauerlat delle pareti, dove verranno eretti i fianchi (frammenti triangolari del tetto);
2. I supporti verticali sono montati sulla trave, la cui sommità è collegata a una trave di colmo;
3. Le gambe diagonali (inclinate) dei travetti sono posizionate alle estremità del colmo, che poggiano sugli angoli della casa e formano punti di collegamento con la trave di colmo.
4. Negli angoli del Mauerlat vengono fissate piccole barre o tavole, sulle quali vengono installati supporti aggiuntivi per le travi inclinate (sprengel).
5. I triangoli formati dai travetti diagonali vengono riempiti di rametti. Sono installati in incrementi di 0.5 – 1m. La lunghezza dei raccordi aumenta man mano che si avvicinano al centro del Mauerlat.
6. Le connessioni tra travi e telai vengono eseguite con i tagli. I tagli sono necessari per garantire l'aderenza delle superfici di contatto degli elementi dei travetti. Si realizzano con una segatrice o con una sega circolare elettrica manuale.
7. Le travi intermedie cercano di alleggerire il più possibile il carico installando cremagliere e puntoni aggiuntivi.

i tagli vengono eseguiti con le dime. Si provano le travi nei punti in cui verranno fissate. Successivamente, con l'ausilio di un pennarello, si ritaglia un incavo nei pezzi in lavorazione della forma appropriata.

Preparazione e posa di travetti e telai

Il funzionamento è il seguente:

• la segatura del legname in base alle dimensioni specificate viene effettuata all'interno o in cortile sotto una tettoia;
• il legno viene trattato con impregnazioni antibatteriche e composti ignifughi;
• Sui travetti e sui cornicioni vengono applicate delle marcature e vengono eseguiti dei tagli;
• i pezzi finiti vengono disposti in un luogo asciutto del cantiere secondo l'ordine di montaggio.

Attenzione. Uno scudo di legno è installato in cima a due arcarecci che sono sostenuti dalle pareti nella parte superiore. Funge da "magazzino" improvvisato per i componenti utilizzati inizialmente.

Controventature

Sebbene esistano opzioni alternative, per realizzare le nervature di irrigidimento si utilizzano in genere tavole da 120 x 50 mm. Le connessioni aumentano notevolmente la capacità del telaio dei travetti di sostenere un peso maggiore. Devono essere installati esattamente in linea con il progetto. Ulteriori nervature non servono, appesantiscono solo la struttura.

Listelli e controlistelli

I listelli, che consistono in una serie di lamelle con una sezione trasversale di 50 x 50 mm o 120 x 50 mm, vengono utilizzati per preparare la pendenza del tetto con un'inclinazione di 400-500 mm. Le doghe sono posizionate parallelamente alla parete e trasversalmente alla pendenza.

I componenti della guaina sono disposti su una sequenza di lamelle trasversali che costituiscono la contro-tegola. Spesso si rinuncia a una contro-trave per risparmiare sui costi. Gli esperti sono categorici sul suo design. Non solo rende il tetto più resistente, ma permette anche il passaggio dell'aria tra il telo impermeabile e la guaina. In questo modo, la condensa non può accumularsi nello spazio sotto il tetto perché è ventilato.

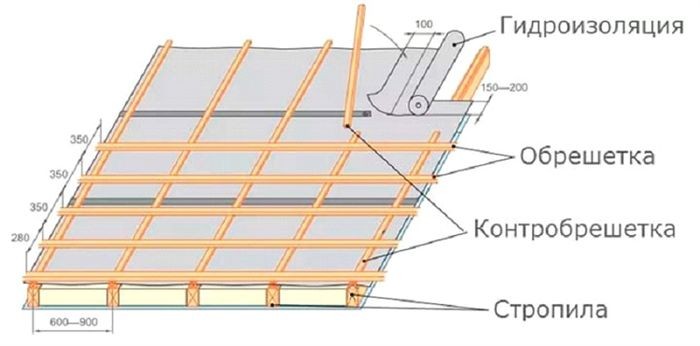

Si procede alla posa della controlistellatura:

Se ogni componente deve essere costruito con legname di sezione identica, la sezione dei travetti inclinati deve essere doppia. Il raddoppio di questo profilo o l'utilizzo di legname più grande permettono di ottenere questo risultato.

Impermeabilizzazione

La qualità dell'impermeabilizzazione del tetto a falde determina sia la sicurezza della casa sia la durata del sistema di travi.

La funzione principale del rivestimento isolante è quella di proteggere le strutture in legno dagli effetti dannosi della condensa e delle precipitazioni. I costruttori utilizzano pellicole e membrane per l'impermeabilizzazione.

Viene fornita una pellicola in PVC arrotolata. Dopo essere state srotolate, vengono posizionate sui travetti. Gli operai usano una graffatrice per fissare la pellicola al legno. Impedisce all'umidità di entrare nello spazio sotto il sottotetto. Questo mantiene il sistema di travi sempre asciutto, impedendo la crescita di muffe, batteri putrefattivi e formazioni fungine.

Collegamento al tetto

Le strutture che sporgono oltre la superficie del tetto devono essere posizionate il più vicino possibile al materiale di copertura lungo il loro perimetro. Queste strutture comprendono finestre per tetti, pozzetti, tubi di scarico e camini.

Alle finestre del sottotetto

Su un tetto a falde è possibile installare qualsiasi tipo di materiale per tetti utilizzando il design contemporaneo delle finestre da infilare. Con i telai vengono venduti una scossalina di protezione e un contorno impermeabilizzante.

Per l'installazione delle finestre per tetti è necessario seguire scrupolosamente le istruzioni dettagliate del produttore:

• l'apertura della finestra lungo il perimetro viene coperta con una barriera al vapore. La pellicola viene fissata con una graffatrice ai travetti e agli architravi;
• le giunzioni della pellicola sono sigillate con nastro di montaggio;
• le valvole impermeabilizzanti vengono posizionate sulla guaina e fissate con una cucitrice;
• si inserisce nell'apertura una scatola con contorno termoisolante, la cui membrana viene raddrizzata e graffata alla guaina;
• sopra la finestra, una grondaia di drenaggio è attaccata alla trave della guaina per drenare le precipitazioni;
• fissare un grembiule sotto la finestra.

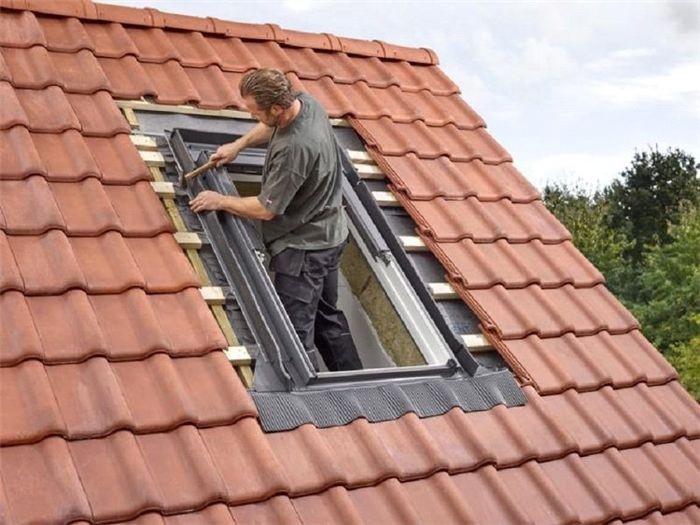

Creare la giunzione tra il tetto e la finestra per mansarda:

Dopo l'installazione, le finestre vengono esaminate per verificare la tenuta di tutti i collegamenti e il nastro di montaggio viene utilizzato per sigillare eventuali giunzioni o fessure.

Per tubi di scarico, camini e pozzetti

Per collegare il tetto al tubo si utilizzano componenti aggiuntivi costituiti da lastre di ferro zincato. La guaina è fissata al grembiule inferiore. I bordi superiori del grembiule sono inseriti in scanalature orizzontali poco profonde praticate nella muratura del camino. I bordi superiori del secondo grembiule superiore si inseriscono nelle scanalature e la sua base curva poggia direttamente sulla copertura.

Isolamento

Un tetto a falde presenta un isolamento tra l'interno e l'esterno. L'isolamento termico può essere ottenuto utilizzando lana minerale o materassini isolanti specializzati. Occupano gli spazi esistenti tra i telai e le travi. Per tenere in posizione le stuoie si usano graffette e punti metallici. La pellicola in PVC viene utilizzata per coprire l'isolamento. Si usano fogli di OSB per coprire l'intera superficie, oppure si possono foderare e inchiodare alle travi compensato, truciolato o pannelli di fibra.

Isolamento per tetti:

Ventilazione e abbaini nei sottotetti freddi

L'area sotto il tetto a falde può essere utilizzata come zona abitativa (sottotetto) o come soffitta fredda. In entrambe le situazioni, la ventilazione è organizzata in modo diverso.

Nella versione non riscaldata c'è un movimento d'aria naturale. Le masse d'aria si muovono in direzione dal basso verso l'alto. Attraverso le fessure di ventilazione longitudinali, l'aria entra sotto le sporgenze del tetto ed esce in alto da sotto la copertura del colmo.

La ventilazione non è così attiva nei sottotetti residenziali come nei sottotetti freddi. Le correnti d'aria non solo disperdono il calore, ma fanno anche venire il raffreddore agli abitanti. Di conseguenza, i tubi di scarico e i condotti di ventilazione sul tetto vengono utilizzati per spostare l'aria. L'installazione di cappe elettriche o di cappe da cucina aiuta a ventilare più rapidamente i locali sotto i tetti a falde.

Citazione! Le finestre ad abbaino sono montate sul tetto dei sottotetti freddi. Sul tetto, sostituiscono i tubi di ventilazione. Le prese d'aria dall'alto sono fornite dalle finestre.

Fissaggio del materiale di copertura

Poiché il tetto a falde ha quattro spioventi, i materiali che lo ricoprono sono pensati per i tetti inclinati. L'ardesia e le tegole sono i materiali più utilizzati. Partendo dal basso, vengono disposti in file sulla guaina. I chiodi di ardesia sono utilizzati per fissare le lastre e le tegole. Le tegole o le onduline metalliche vengono fissate con viti autofilettanti uniche se sono il materiale di copertura del tetto.

Sistema di drenaggio

Nelle valli sono installate le grondaie. Le sporgenze del tetto, che inclinano in direzione dei tubi di drenaggio verticali d'angolo, nascondono gli scarichi sospesi lungo il perimetro. L'acqua di scioglimento della neve o della pioggia scende dalle grondaie ed entra nei canali di scarico.

Paraneve

Si tratta di angoli metallici orizzontali che vengono applicati al tetto con un angolo verso l'alto a scacchiera. Il loro compito è quello di rallentare le massicce quantità di neve che si sciolgono contemporaneamente e che mettono a rischio le persone e i loro beni. I paraneve impediscono alla neve di trasformarsi progressivamente in acqua sul tetto.

Questo tutorial è tratto da "Tutto su costruzioni e ristrutturazioni" vi insegnerà a costruire un tetto a falde da soli, passo dopo passo. Vi guideremo in ogni fase con istruzioni semplici da capire, diagrammi comprensibili e immagini pratiche. Abbiamo semplificato la procedura in modo che possiate affrontare con sicurezza questo progetto, indipendentemente dal vostro livello di esperienza nel fai-da-te. Al termine del corso, disporrete delle informazioni e delle illustrazioni necessarie per costruire efficacemente un tetto a falde robusto e alla moda per la vostra casa.

Prezzo medio di una costruzione chiavi in mano

Molte aziende offrono i loro prezzi in rubli per metro quadro di tetti di case, in modo che il costruttore possa farsi un'idea di quanto costerà costruire un tetto a falde. Nella tabella seguente possiamo indicare i costi medi per i lavori "chiavi in mano", esaminando il mercato delle offerte di questo tipo.

Tipo di lavoro	Prezzo, sfregamento./kv.m.
Sistema di puntoni	350
Isolamento	150
Impermeabilizzazione	100
Controgriglia	100
Listelli	150
Cucitura del tetto	300
Elementi aggiuntivi	350
Totale	1500

Per chi desidera migliorare la propria casa con una copertura elegante e utile, la costruzione di un tetto a falde può essere un progetto gratificante. È possibile costruire da soli un tetto a falde robusto e bello utilizzando strumenti semplici e istruzioni passo-passo.

Per prima cosa, segnate e misurate le posizioni del colmo e dei puntoni sul vostro tetto. Per garantire che il vostro tetto sia strutturalmente solido, queste misure sono essenziali. L'inclinazione del tetto sarà determinata tagliando e angolando con precisione i materiali con una livella e una squadra per cornici.

Dopo di che, assemblate le travi con le vostre misure, assicurandovi che si adattino perfettamente alla tavola di colmo. La stabilità del tetto dipende soprattutto da un montaggio corretto. Utilizzate i dispositivi di fissaggio adeguati e, se avete bisogno di un supporto aggiuntivo, pensate all'uso di staffe o supporti.

La guaina deve essere aggiunta dopo l'installazione dei travetti. Questo strato rafforza l'intera struttura e funge da base per la copertura del tetto. Per garantire la massima stabilità, utilizzare pannelli di fibra orientata (OSB) o compensato e fissarli alle travi con viti o chiodi, sfalsando le giunzioni.

Dopo aver installato la guaina, è possibile installare il materiale di copertura di propria scelta, come pannelli metallici o scandole. Per garantire la corretta installazione e la resistenza alle intemperie, seguite attentamente le istruzioni del produttore. Oltre a migliorare l'aspetto estetico della vostra casa, un tetto installato correttamente la protegge dalle intemperie.

Infine, cercate di individuare eventuali difetti o lacune nel tetto a falde finito che potrebbero comprometterne l'integrità strutturale. Effettuare le correzioni o le riparazioni necessarie per garantire la stabilità e la sicurezza del tetto. La costruzione di un tetto a falde può essere un progetto fai-da-te gratificante che migliora la bellezza e il valore della vostra casa con un'attenta pianificazione e cura dei dettagli.
