Installazione di un tetto piano con drenaggio interno

I tetti piani stanno diventando sempre più comuni nell'architettura moderna per il loro aspetto elegante e moderno e per le loro utili caratteristiche. Offrono un'area flessibile che può essere utilizzata per una serie di progetti, tra cui spazi abitativi esterni, installazioni di pannelli solari e giardini pensili. Per evitare accumuli d'acqua e possibili danni, una delle principali difficoltà nella costruzione di un tetto piano è assicurarsi che il sistema di drenaggio funzioni correttamente.

Per i tetti piani, i sistemi di drenaggio interni funzionano bene perché deviano sottilmente l'acqua dalla superficie del tetto, riducendo la possibilità di perdite e problemi strutturali. Poiché il drenaggio interno è integrato nel design del tetto, al contrario delle grondaie esterne, è un'opzione visivamente piacevole che non altera l'aspetto dell'edificio.

Pianificare ed eseguire l'installazione di un sistema di drenaggio interno su un tetto piano richiede precisione. Si tratta di scegliere il materiale appropriato, di assicurarsi che il tetto sia inclinato correttamente per consentire il flusso dell'acqua e di integrare senza problemi gli elementi di drenaggio nella struttura del tetto. Per ottenere un sistema di copertura duraturo ed efficace per il vostro progetto edilizio, seguite le istruzioni di questo articolo, che vi illustrerà tutti i passaggi e le considerazioni necessarie per l'installazione di un tetto piano con drenaggio interno.

Tipi di grondaie per tetti

Per scegliere il tipo di imbuto adatto a un tetto piano, è necessario partire dalla struttura del tetto. Ciò implica che, a differenza dei tetti verdi, le terrazze necessitano di sistemi di drenaggio diversi. Poiché nel primo caso l'oggetto è piatto, non vi sono barriere quando si cammina su di esso.

Nel secondo caso, per circondare gli imbuti è necessario utilizzare una speciale rete in grado di catturare diversi agenti inquinanti come foglie, erba o sporcizia. Inoltre, in questo modo si impedisce ai piccoli animali di entrare nello scarico. Anche i gatti domestici sono inclusi in questa categoria.

Esistono diversi modelli di scarichi interni. Gli specialisti distinguono tra tipi di gravità e sifoni. Il primo tipo di grondaia raccoglie le precipitazioni meteoriche dall'intero tetto grazie a un'unica presa d'acqua. Inclinando l'acqua, il sistema permette un flusso senza ostacoli.

Il sistema a sifone e la gravità

Gli scarichi con design a sifone suggeriscono che l'acqua ristagna in tutto il sistema. Questo vale sia per l'ingresso della fognatura che per l'imbuto. La pressione all'interno del sifone provoca l'aspirazione del liquido. Viene quindi pompato nelle colonne montanti delle fognature. A causa della generazione di energia di irritazione provocata dall'abbassamento del livello dell'acqua in una colonna verticale, questo sistema funziona.

È importante scegliere con cura anche le tubazioni. È necessario applicarvi un sigillante di qualità superiore. Come risultato, il sistema non perde acqua. Un ulteriore dispositivo speciale che deve essere incluso nel sifone stesso è uno stabilizzatore del flusso d'acqua.

Nella maggior parte dei casi, il drenaggio interno negli edifici a più piani è dotato di reti di protezione e di un sistema di riscaldamento.

Grazie all'uso di tubi nascosti all'interno della struttura, un tetto piano con drenaggio interno gestisce in modo efficiente il deflusso dell'acqua e fornisce un aspetto elegante e contemporaneo. Eliminando le grondaie esterne, questa tecnica non solo migliora l'estetica dell'edificio, ma devia efficacemente l'acqua dalla superficie del tetto, prevenendo perdite e danni da acqua. Un sistema di questo tipo è una scelta saggia sia per le proprietà residenziali che per quelle commerciali che desiderano un design funzionale e pulito del tetto, ma la sua installazione richiede un'attenta pianificazione e precisione per garantire un corretto flusso dell'acqua e l'integrità strutturale.

Tetto piano con drenaggio interno: cos'è e perché serve?

Il tetto perde la sua pendenza naturale, che permette alle precipitazioni di defluire, in assenza di pendenze del tetto. Pioggia, neve sciolta e grandine sono i principali fattori di rischio.

In queste situazioni, gli edifici possono essere dotati di scarichi interni o esterni.

Se paragonato ai metodi esterni destinati allo stesso scopo, il dispositivo di drenaggio interno è un sistema piuttosto complesso.

Tuttavia, data l'abbondanza di vantaggi, i proprietari di diversi tipi di edifici scelgono il sistema esatto che viene installato nelle loro case. Un'analogia per questo approccio alla soluzione del problema delle precipitazioni atmosferiche è il modo in cui l'acqua esce da una normale vasca da bagno.

Il liquido viene indirizzato attraverso il corso nell'unico percorso con la minore resistenza possibile. Il liquido entra nel collettore fognario dopo essere stato immesso nel tubo di scarico. In alcune situazioni, il sistema può essere progettato in modo che l'acqua venga assemblata in un unico serbatoio dove può essere utilizzata come fluido tecnico.

I vantaggi principali delle grondaie interne sui tetti piani sono i seguenti:

• aumenta l'estetica dell'edificio stesso, poiché i tubi o altri sistemi di drenaggio delle precipitazioni non saranno visibili sulle facciate;
• nessun congelamento delle acque reflue in inverno, poiché sono nascoste all'interno e riscaldate dall'edificio stesso;
• maggiore efficienza di rimozione dell'acqua.

L'intasamento è il problema principale che i proprietari di tetti piani con drenaggio interno devono affrontare. In queste situazioni, la pulizia è molto impegnativa. Tuttavia, attualmente sono state sviluppate misure tecnologiche specifiche per evitare il più possibile il verificarsi di tali circostanze.

Il drenaggio interno deve essere preso in considerazione prima di qualsiasi lavoro di costruzione o di copertura del tetto. L'installazione di un sistema di drenaggio dell'acqua atmosferica al termine della costruzione è possibile solo se una parte della casa viene smontata.

Installazione di un drenaggio interno per un tetto piano

Attualmente è stato creato uno dei migliori progetti di sistemi di drenaggio interno per tetti piani. Si presenta prima con un tappo, composto da un bicchiere e da un coperchio.

mentre la parte interna può essere costituita da un unico pezzo o da più pezzi, la parte superiore, o copertura, deve essere staccabile. tra il coperchio e il tappo è presente una griglia, ovvero una porzione dello scarico che lo protegge da vari corpi estranei. La pavimentazione impermeabilizzante viene installata da una parte all'altra della griglia, nello spazio tra i bordi piatti dell'imbuto.

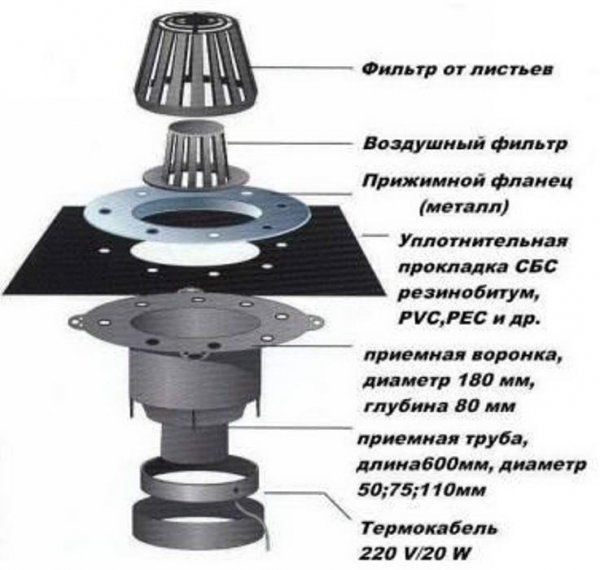

I componenti di un tipico imbuto per la rimozione dell'acqua da un tetto piano sono i seguenti:

• filtro a foglia;
• filtro dell'aria;
• flangia di pressione in metallo;
• guarnizione di tenuta in gomma bituminosa;
• imbuto ricevente;
• tubo di ricezione;
• cavo di riscaldamento.

Il dispositivo di drenaggio interno di un tetto piano presenta alcune caratteristiche uniche che è opportuno menzionare:

• spesso il bicchiere è dotato di una base estesa progettata per bloccare lo strato impermeabilizzante;
• il numero minimo di imbuti tra le valli – aree della superficie del tetto che creano un angolo in entrata;
• la distanza massima consentita tra gli imbuti può essere di 48 metri;
• il diametro dei tubi può essere diverso: da 85 a 200 millimetri;
• è necessario prevedere dispositivi speciali per effettuare controlli, ispezionare l'impianto e pulirlo (il più delle volte sono installati dal basso dell'abitazione);
• Le colonne montanti e i tubi per il drenaggio dell'acqua devono funzionare bene non solo con il normale drenaggio, ma anche in caso di ostruzioni e problemi vari.

Se il dispositivo di drenaggio dell'acqua è ben progettato, non dovrebbero esserci problemi di funzionamento in futuro. Di conseguenza, è fondamentale seguire alcune linee guida durante la progettazione e l'installazione di questo tipo di sistemi.

Regole di installazione

Alcune indicazioni per l'installazione del drenaggio interno possono migliorare notevolmente il funzionamento e l'efficienza complessiva del sistema. SNiP 2.02.Lo 01-85 contiene le linee guida e le specifiche fondamentali per l'installazione del drenaggio interno.

1. Le grondaie e gli scarichi sottostanti dovrebbero essere collocati nelle parti inferiori del tetto e distribuiti uniformemente sull'intera superficie del tetto. In questo modo è possibile raccogliere meglio le precipitazioni atmosferiche.
2. Una pendenza di oltre 50 cm di distanza dall'imbuto di raccolta dell'acqua è fatta da una misura di almeno il 5 per cento. Questo può essere fatto con uno speciale massetto di allineamento o grazie allo strato di isolamento termico.
3. Affinché la ciotola di drenaggio del materiale termoisolante possa essere utilizzata, è necessario che, Deve essere collocato su una speciale trave di legno, pre-trattato con un antisettico. Deve essere installato alla base del tetto. E che sia già collegato direttamente alla rete idrica.
4. I punti di congiunzione dei tubi orizzontali e verticali del drenaggio devono essere realizzati utilizzando uno speciale adattatore che garantisca il passaggio diretto dell'acqua.

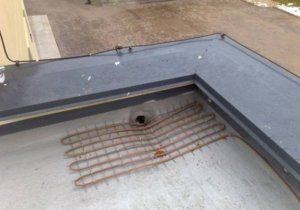

5. È molto importante, quando l'imbuto è superiore al punto di congelamento, riscaldarlo attraverso speciali apparecchi elettrici. In questo modo si evita che il sistema si fermi a temperature inferiori allo zero. Se la distanza dalle stanze calde della casa è superiore a un metro, gli esperti consigliano di riscaldare anche i tubi orizzontali del sistema di drenaggio.

L'installazione di elementi riscaldanti è fondamentale perché la loro assenza crea l'ambiente ideale per le perdite dal tetto. E questo a sua volta ha un impatto su vari aspetti della casa, tra cui gli interni.

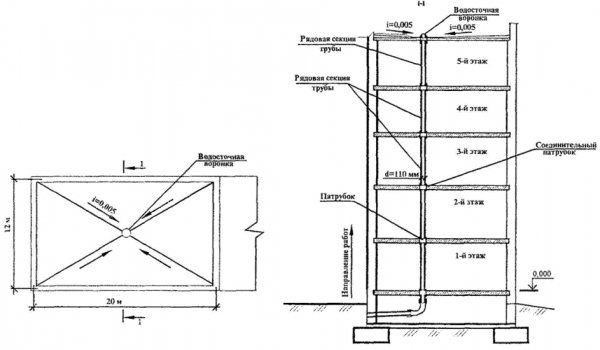

Calcolo del drenaggio interno di un tetto piano

Il sistema di drenaggio interno deve essere calcolato durante la fase di progettazione dell'edificio.

È fondamentale capire che la preoccupazione principale del sistema di drenaggio dovrebbe essere la sua capacità di svuotare l'acqua anche in assenza di vento che agisce per esercitare pressione sull'imbuto.

Inoltre, nell'eseguire i calcoli è necessario considerare i seguenti fattori cruciali:

• le condizioni meteorologiche della zona in cui si trova la casa;
• quantità di precipitazioni possibili;
• alcune caratteristiche di design del tetto stesso;
• le dimensioni della struttura stessa;
• contropressione che il liquido può creare.

I calcoli vengono spesso effettuati utilizzando una corrispondenza abbastanza elementare in cui un centimetro quadrato della sezione del tubo di drenaggio cade su un metro quadrato di superficie del tetto.

È fondamentale tenere presente che il diametro delle tubature varia a seconda dei casi. Non può essere descritto come un indicatore generale che può essere utilizzato con qualsiasi tipo di struttura.

Inoltre, è necessario tenere presente che i canali di scolo devono essere distanziati di più di 0.5 metri. Se si utilizzano più imbuti di drenaggio, questi dovrebbero coprire all'incirca le stesse aree del tetto.

Il calcolo e la progettazione del sistema di drenaggio devono essere affidati solo a esperti con esperienza nel settore. Se tutto è stato completato in modo efficace, il proprietario dell'abitazione non avrà più problemi di precipitazioni.

Caratteristiche generali dell'installazione di un sistema di drenaggio

Iniziare dalle sezioni più basse e collegarle gradualmente direttamente agli imbuti è il modo migliore per installare un drenaggio interno. Ogni componente deve essere sigillato e collegato agli altri in modo preciso e appropriato.

• I collettori d'acqua possono essere installati a una distanza di 60 metri l'uno dall'altro. Se la superficie è inclinata, la distanza non deve superare i 48 metri. Nel caso in cui un tetto piano si trovi sopra i locali abitativi, devono essere presenti almeno due imbuti sopra ogni sezione. I corpi di questi prodotti devono essere completamente nascosti tra i soffitti. Il materiale del tetto deve aderire perfettamente a questi dispositivi, impedendo all'acqua di fluire nelle fessure.
• I collettori d'acqua possono essere incollati alla struttura oppure l'installazione può essere effettuata utilizzando viti in acciaio inox.
• Installazione di un imbuto di drenaggio interno. L'imbuto è collegato alle curve tramite prese di compensazione. La distanza dalla parete esterna non deve essere inferiore a 1 metro.
• I tubi di scarico possono essere collocati in locali tecnici, su tralicci speciali o in soffitte. Non devono essere collocati sopra apparecchiature che non possono entrare in contatto con i liquidi. I filtri e le revisioni devono essere collegati al tubo di uscita dell'ingresso dell'acqua. Questo può essere fatto utilizzando curve o raccordi a T.
• È preferibile installare i collettori in nicchie o pozzetti speciali, dove passano i tubi del riscaldamento o della ventilazione. Inoltre, possono essere realizzati nei corridoi dei locali residenziali o lungo le colonne degli edifici industriali. Se l'acqua viene scaricata in modo aperto, la parete dove esce il tubo deve essere sigillata con lana minerale e intonacata. Allo stesso tempo, è importante prevedere opzioni per il drenaggio dell'acqua dall'edificio per evitare l'erosione del suolo.

Errori comuni nell'installazione di un sistema di drenaggio per un tetto piano

Quando si progettano sistemi di drenaggio, le persone inesperte che preferiscono fare il lavoro da sole spesso commettono errori, non eseguendo i calcoli preliminari. Ciò può comportare situazioni di disagio nell'utilizzo di edifici e altre strutture.

I più tipici sono

1. Calcolo errato della sezione trasversale degli elementi di presa d'acqua.
2. Pendenza non corretta delle grondaie, soprattutto nei sistemi di drenaggio esterni.
3. Distanza insoddisfacente tra le staffe su cui è installata la grondaia di ingresso dell'acqua.
4. Mancanza di sigillatura delle connessioni degli elementi strutturali, che può causare perdite.
5. Posizionamento errato della grondaia rispetto all'acqua che vi confluisce.
6. Insufficiente tenuta dei siti di installazione dei canali di ingresso dell'acqua.
7. Pendenze non corrette che non garantiscono un flusso d'acqua efficace verso gli elementi di presa d'acqua.

Per ottenere la massima capacità idrica e un efficace convogliamento dell'acqua verso i tubi di scarico, è necessario mantenere la sezione trasversale della grondaia.

Regole per il funzionamento delle grondaie per tetti piani

Quando si opera in un edificio con tetto piano, è necessario prendere precauzioni per evitare l'allagamento degli interni. Alla luce di ciò, si consiglia di:

1. Pulire regolarmente gli ingressi dell'acqua da foglie e altri materiali estranei.
2. Controllare la tenuta delle connessioni degli elementi strutturali e, in caso di perdita, ripristinarle (sostituire le guarnizioni di gomma e le manette, applicare il sigillante).
3. Se le risorse finanziarie sono disponibili, considerare l'installazione di un sistema di riscaldamento elettrico (cavo riscaldante) per garantire l'assenza di neve e ghiaccio nelle aree di drenaggio (imbuti, grondaie, ecc.).).).

Adottando queste precauzioni, si ridurranno gli effetti negativi delle infiltrazioni d'acqua nelle strutture edilizie e nel terreno adiacente alla facciata dell'edificio.

Video utile

Come installare un imbuto di drenaggio in un video:

Passo	Descrizione
1	Preparare la superficie del tetto pulendola e livellandola.
2	Installare uno strato di barriera al vapore per proteggere dall'umidità.
3	Posare i pannelli isolanti per migliorare l'efficienza termica.
4	Applicare una membrana impermeabile per prevenire le infiltrazioni d'acqua.
5	Installare tubi di drenaggio interni per incanalare l'acqua dal tetto.
6	Sigillare tutti i giunti e i bordi per garantire una finitura a tenuta stagna.
7	Effettuare un'ispezione finale per verificare la presenza di eventuali problemi o perdite.

Un modo innovativo e pratico per gestire l'acqua piovana sugli edifici è l'installazione di un tetto piano con drenaggio interno. Mantenendo il tetto asciutto, questa tecnica riduce la possibilità di perdite e danni strutturali. Il sistema mantiene l'esterno dell'edificio pulito e limpido, convogliando l'acqua attraverso i drenaggi interni e migliorando l'aspetto estetico dell'edificio.

La longevità di questo tipo di copertura è uno dei suoi principali vantaggi. Il tetto durerà per molti anni e sarà in grado di resistere a una varietà di condizioni atmosferiche con una corretta installazione e manutenzione. Inoltre, il sistema di drenaggio interno riduce la possibilità di ostruzioni e i relativi problemi che i sistemi di grondaie esterne possono causare.

Un ulteriore vantaggio di un tetto piano con drenaggio interno è il maggiore isolamento che offre. Contribuendo alla regolazione della temperatura, questo sistema di copertura può migliorare l'efficienza energetica dell'edificio e il comfort degli occupanti. Inoltre, il tetto piano può essere utilizzato per creare un giardino o una terrazza sul tetto, aumentando così l'utilità dell'edificio.

Tutto sommato, l'installazione di un tetto piano con drenaggio interno è un'opzione intelligente e utile per le strutture contemporanee. Offre durata, efficienza energetica e possibilità di ulteriori utilizzi, oltre a un'efficiente gestione dell'acqua. Qualsiasi proprietà può aumentare il proprio valore e la propria funzionalità con un investimento in questo sistema di copertura.
