Una componente essenziale della sicurezza elettrica in qualsiasi casa, anche in quelle rurali, è la messa a terra. Un sistema di messa a terra posizionato in modo appropriato protegge da sovratensioni elettriche, fulmini e scosse elettriche. Anche se l'installazione di un circuito di messa a terra può sembrare difficile, molti proprietari di casa sono in grado di portare a termine il lavoro con l'assistenza e le attrezzature corrette.
In questo articolo vi illustreremo passo dopo passo il processo di installazione di un circuito di messa a terra nella vostra casa rurale. Per garantire la vostra sicurezza e il successo dell'installazione, vi forniremo le forniture necessarie, gli strumenti di cui avrete bisogno e vi forniremo istruzioni chiare. Che siate esperti nel fai-da-te o alle prime armi, troverete tutte le informazioni necessarie per portare a termine con sicurezza questo progetto.
Potete risparmiare denaro e sentirvi a proprio agio nel migliorare la sicurezza della vostra casa realizzando da soli questo progetto. Insieme, possiamo installare un sistema di messa a terra affidabile e iniziare a rendere la vostra casa un luogo più sicuro per voi e la vostra famiglia.
- Il principio di funzionamento del sistema di messa a terra
- Schemi di messa a terra inaccettabili
- Messa a terra fai-da-te alla dacia. Schema del circuito
- Resistenza del terreno
- Schemi di messa a terra di base nelle case di campagna
- Video sull'argomento
- Come realizzare un circuito di terra secondo le regole. Rame o zinco. Messa a terra e messa a terra di protezione.
- Kd.i: Messa a terra fai da te. 2 Ohm, fantastico! Economico ma affidabile.
- Anello di terra. Installazione dettagliata! + regole e normative
- Messa a terra fai-da-te in una casa privata. Vi mostro come l'ho realizzato in casa mia.
Il principio di funzionamento del sistema di messa a terra
Una corrente alternata di 220 volt in un'alimentazione monofase causa tipicamente paura negli edifici residenziali. Fase e filo zero sono le due condutture che compongono un circuito elettrico, che alimenta meccanismi e impianti domestici.
Ogni apparecchio elettrico è dotato di fusibili e isolamento per proteggere gli utenti dai danni della corrente. Si consideri uno scenario in cui i contatti dubbi brillano in modo evidente. In questo caso, la tensione entrerà nell'apparecchio, come una lavatrice. La hostess riceverà una forte scossa quando toccherà la mano bagnata della sua devota assistente.
Il principio di funzionamento del sistema di messa a terra
Quando ci sono strutture metalliche con t.n. Se la messa a terra naturale è vicina all'apparecchio malfunzionante, la situazione diventa estremamente pericolosa. Tra questi ci sono:
- tubi di riscaldamento e radiatori,
- tubi dell'acqua,
- tubi del gas,
- armatura esposta di solette in cemento armato.

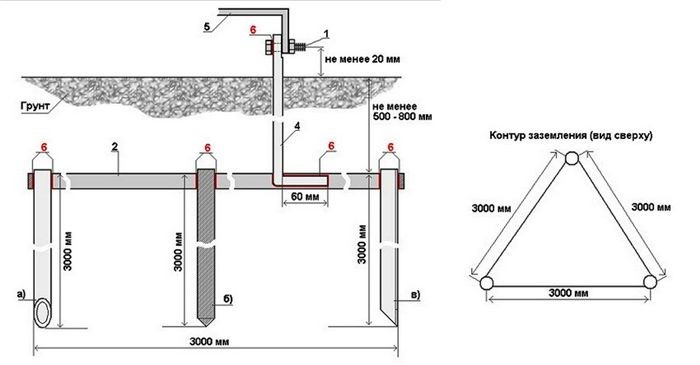

Schema dell'anello di terra: a) fissaggio (bullone M6, M8); b) conduttore di terra verticale (a – tubo 50×3, c – acciaio rotondo, d) conduttore di terra orizzontale (acciaio 40×4); d) conduttore di terra; 5-filo di terra in alluminio o rame; 6-saldatura
Chiude il circuito elettrico verso l'individuo tenendo contemporaneamente il corpo della macchina e la batteria. La corrente fluirà attraverso il corpo e verso il potenziale zero, o la terra. Per la natura dell'elettricità, gli elettroni scorrono attraverso i canali con la minore resistenza, proprio come fa l'acqua.
È consigliabile installare personalmente un circuito di terra nella dacia per proteggere i membri della famiglia da incidenti di questo tipo. Non succede nulla di male anche se il circuito del dispositivo funziona male o se una scarica perfora l'isolamento. La tensione pericolosa verrà scaricata a terra, o in un punto con la minima resistenza, attraverso una linea di messa a terra preconfezionata.

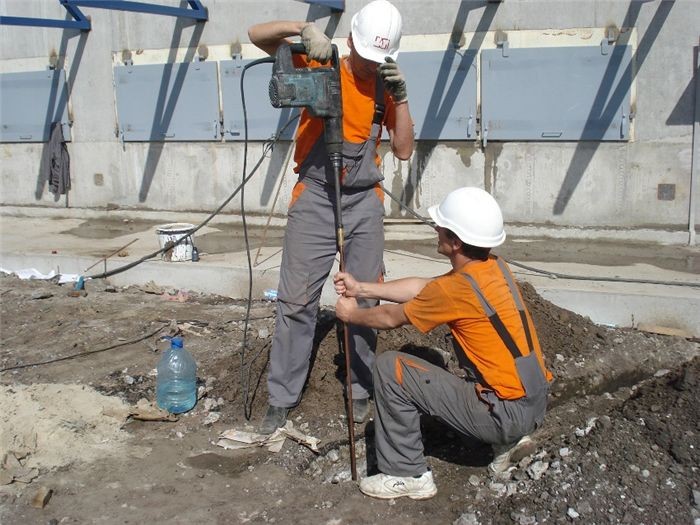

Apparecchiatura di messa a terra fatta in casa
Schemi di messa a terra inaccettabili
Ci sono artigiani che credono fermamente che la corrente possa essere scaricata utilizzando tubi dell'acqua e colonne di riscaldamento. Non è possibile riferirsi a questo tipo di messa a terra manuale nella dacia come a un circuito di sicurezza. I tubi hanno un cattivo contatto con la terra o sono fortemente ossidati. Inoltre, i collegamenti in plastica dell'impianto idraulico sono spesso utilizzati per aprire il circuito elettrico.
Un cavo con una spina a tre fili è in dotazione a molti apparecchi elettrici contemporanei. Sono state installate le stesse prese di corrente. Il filo di terra del cavo è colorato in giallo-verde, il filo neutro è indicato in blu e qualsiasi altro filo, oltre a quelli citati, indica la fase.

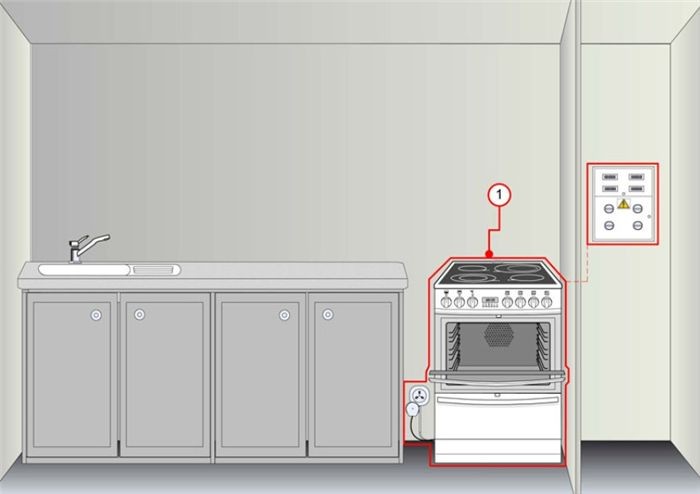

Come organizzare una cucina di campagna per la messa a terra: Una stufa elettrica e un filo di terra.
Per risparmiare sui costi di un dispositivo di messa a terra fai-da-te, nella dacia si utilizza il seguente schema: si realizza un ponticello nella presa tra i contatti di terra e neutro. Ma un progetto come questo è molto incerto. Se c'è un cambiamento di fase o un cattivo contatto dello zero di lavoro in un punto qualsiasi del circuito, si verifica una tensione pericolosa sul corpo del dispositivo.
Dopo aver installato uno speciale dispositivo di protezione (RCD) all'interno della rete, alcuni proprietari di casa ritengono che il problema sia stato risolto. Tuttavia, l'RCD non funziona correttamente se non c'è la messa a terra. Il circuito elettrico si chiude istantaneamente in caso di dispersione di corrente, facendo sì che il meccanismo si attivi e tolga corrente alla zona considerata pericolosa.
Rappresentazione diagrammatica del dispositivo di messa a terra di un'abitazione privata
Messa a terra fai-da-te alla dacia. Schema del circuito
la resistenza del sistema di drenaggio esistente deve essere inferiore a quella del corpo umano. Il valore medio utilizzato nei calcoli è inferiore a 4 Ohm. Valori di resistenza ammessi pari a 0.5 Ohm, 30 Ohm e 60 Ohm sono inclusi negli standard. Tuttavia, in questa situazione – dove sono in gioco la vita e la morte – meno è preferibile a più.
Resistenza del terreno
Il circuito di messa a terra deve offrire un contatto di terra affidabile e la minima resistenza possibile. Il terreno si differenzia per la sua resistività, tuttavia. Dipende dalla sua composizione:
- sabbia – 1000 Ohm*m;
- chernozem – 200 Ohm*m;
- terriccio sabbioso – 150 Ohm*m;
- terriccio simile al terriccio – 100 Ohm*m;
- argilla semidura – 50 Ohm*m;
- terriccio plastico – 30 Ohm*m;

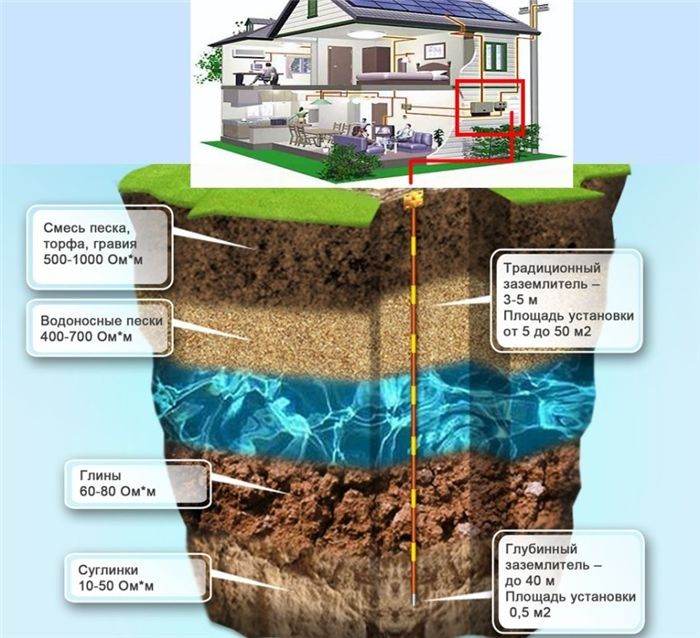

- torba o argilla plastica – 20 Ohm*m. Indicatori di resistività dei vari strati del terreno
Si osserva che gli strati a notevole profondità sono quelli con i valori di resistenza più bassi. Esistono diversi approcci per risolvere il problema della messa a terra:
- immersione più profonda degli elettrodi nel terreno;
- aggiungere ulteriori elementi verticali;
- aumentare l'area di contatto delle barre con il terreno (utilizzando perni più larghi con una sezione maggiore);
- aumentare la distanza tra gli elettrodi.
Installazione di contatti di messa a terra nelle prese
Schemi di messa a terra di base nelle case di campagna
- contorno metallico incassato intorno alla struttura. In pratica si tratta di un'armatura infissa nel terreno. Le aste sono collegate l'una all'altra da una barra metallica saldata.
- Il sistema di messa a terra fai-da-te più diffuso nella dacia è uno schema di tre o più elettrodi lunghi immersi nel terreno, collegati da una striscia d'acciaio.
- Messa a terra con un'asta incassata a una profondità considerevole (da 6 metri).
- Elettrodo di terra della fondazione. Si tratta di un circuito chiuso costituito da una rete metallica saldata. Viene posata sotto lo strato di impermeabilizzazione inferiore della fondazione o lungo la fila inferiore di armature. La messa a terra può essere installata solo durante il getto delle fondamenta. Consigli utili! Gli elementi metallici che fungono da elettrodi non possono essere verniciati. Questo ne compromette la conduttività

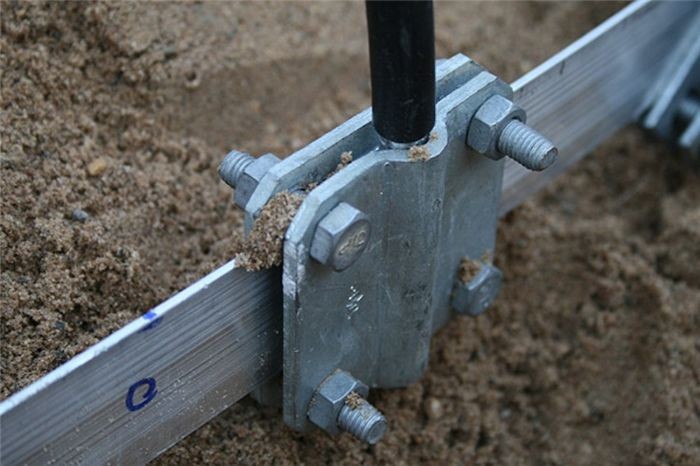

Una striscia d'acciaio larga 40-50 mm viene utilizzata per fissare il circuito di messa a terra.
| Passo | Descrizione |
| 1. Piano | Decidere la posizione dell'impianto di messa a terra e raccogliere i materiali. |
| 2. Scavo | Scavare la trincea per le barre di messa a terra. |
| 3. Installare le barre | Infilare le barre di messa a terra nella trincea. |
| 4. Collegare | Collegare il cavo di messa a terra alle aste e al pannello principale. |
| 5. Prova | Controllare il corretto funzionamento dell'impianto di messa a terra. |
Una delle cose più importanti che potete fare per assicurarvi che il vostro impianto elettrico sia sicuro è installare un circuito di messa a terra nella vostra casa di campagna. I vostri cari e i vostri elettrodomestici sono protetti da scosse elettriche e possibili incendi grazie a una corretta messa a terra. Inoltre, favorisce la stabilizzazione della tensione, fornendo a tutti i dispositivi una fonte di alimentazione costante.
L'installazione di un circuito di messa a terra può essere eseguita con successo se si dispone dell'attrezzatura necessaria e di alcune conoscenze. Pianificare il layout e selezionare prima i materiali necessari. Seguite attentamente questi passaggi: scavate una trincea, installate le barre di messa a terra e collegatele al quadro elettrico principale con un filo conduttore. Verificare che ogni collegamento sia sicuro e ben isolato.
Prima di iniziare il progetto, non dimenticate di consultare i codici di sicurezza e le normative locali. In alcuni luoghi potrebbero esserci delle linee guida particolari per gli impianti di messa a terra. In caso di dubbi o domande, è sempre consigliabile rivolgersi a un elettricista professionista. Possono garantire che l'impianto sia conforme a tutte le norme di sicurezza e offrire consigli utili.
Installare correttamente un circuito di messa a terra richiede tempo, ma è un investimento per l'affidabilità e la sicurezza a lungo termine dell'impianto elettrico della vostra casa. Questo progetto fai-da-te migliora la sicurezza della vostra casa e vi dà la soddisfazione di sapere che avete fatto un grande miglioramento da soli. Un saluto alla messa a terra!
L'installazione di un circuito di messa a terra è un passo essenziale per garantire la sicurezza elettrica e proteggere gli elettrodomestici dagli sbalzi di tensione nella vostra casa di campagna. Con alcuni semplici strumenti e una conoscenza approfondita della procedura, chiunque può cimentarsi in questo progetto fai-da-te. La messa a terra dell'impianto elettrico riduce la possibilità di scosse elettriche, incendi e danni ai dispositivi elettronici. Questo post vi guiderà attraverso tutti i passi necessari per assicurarvi che la vostra casa sia conforme ai codici elettrici e sia sicura, dalla scelta dei materiali appropriati all'installazione e al test del circuito di messa a terra in modo sicuro.
