Installazione di pareti e divisori in cartongesso con tecnologia Knauf: tipi di sistemi, campo di applicazione, montaggio

L'installazione di pareti e divisori in cartongesso, soprattutto con la tecnologia Knauf, offre una soluzione flessibile ed efficace per i progetti di edilizia contemporanea e di ristrutturazione. I sistemi in cartongesso Knauf sono noti per la loro versatilità e facilità di installazione, in grado di soddisfare un'ampia gamma di requisiti funzionali e architettonici.

Questi sistemi comprendono molte varietà progettate per soddisfare esigenze particolari, tra cui pareti curve, isolamento acustico e pareti divisorie a uno o due strati. Ogni sistema è realizzato per massimizzare l'integrità strutturale e ridurre al minimo gli sprechi di spazio, pur mantenendo un profilo basso.

I sistemi in cartongesso Knauf sono ampiamente utilizzati in ambito commerciale, industriale e residenziale. Sono perfetti per realizzare divisori interni, soffitti e rivestimenti che devono essere assemblati rapidamente senza sacrificare la resistenza o la qualità.

Il processo di assemblaggio prevede semplici fasi, che iniziano con l'intelaiatura con listelli di legno o borchie in acciaio zincato. Dopo che le lastre di gesso sono state fissate ai telai, si ottengono superfici senza giunture, preparate per la pittura o la carta da parati, attraverso la giuntura e la finitura.

Concetto

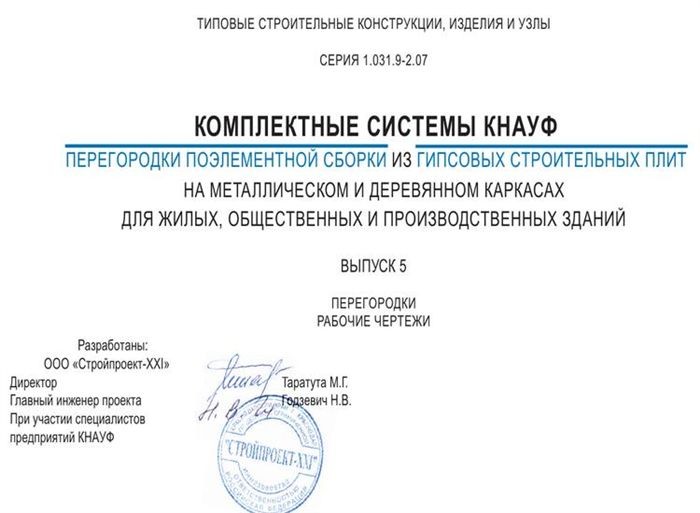

La fonte "Sistemi completi di pareti divisorie Knauf di montaggio elemento per elemento…", nota anche come Manuale, sarà la nostra principale fonte di informazioni. Sono disponibili manuali online simili per l'assemblaggio di diversi tipi di lastre.

La frase "Partizione in cartongesso Knauf" si riferisce a una struttura realizzata con progetti approvati dall'azienda e con forniture proprie. Attualmente sono disponibili circa dieci di questi disegni di partizione prodotti da GSP.

Inoltre, è disponibile una pletora di prodotti analoghi con linee guida di installazione per il rivestimento di pareti, soffitti, pavimenti e altre superfici, nonché assemblaggi composti da fibra di gesso e vari materiali per pannelli e lastre. In questo post, limiteremo la nostra attenzione ai manufatti composti da GC e forniremo un breve confronto tra questi e i rivestimenti realizzati con pannelli di altri materiali, come il cartongesso e il fibrocemento (forniremo esempi del primo e del secondo schema).

Occasionalmente, l'idea in questione è ampiamente utilizzata per descrivere qualsiasi progetto amatoriale o realizzato con una certa libertà creativa utilizzando i materiali Knauf. Tuttavia, si tratta di un'affermazione eccessivamente generica che non coglie nel segno, perché si applica a qualsiasi assemblaggio realizzato con soluzioni uniche dell'installatore, con un mix di prodotti di diverse marche, ecc. P. Questa frase si riferisce all'uso di "sistemi completi" di queste strutture se il concetto di "parete divisoria in cartongesso Knauf" è compreso correttamente.

Installazione eseguita in conformità a una serie di schemi approvati e di politiche aziendali, ciascuna con sfumature specifiche che migliorano la qualità e l'affidabilità e, poiché l'organizzazione li ha creati, aderiscono precisamente agli standard GOST.

L'intero sistema è quindi costituito da una serie di disegni e diagrammi e da istruzioni di installazione passo-passo incredibilmente dettagliate. Inoltre, tutti i piccoli dettagli, come lo spessore della parete divisoria e i dispositivi di fissaggio da utilizzare per un determinato peso, sono spiegati nella documentazione.

La maggior parte dei calcoli è stata completata. Il vantaggio principale è che l'utente non deve eseguire la maggior parte dei calcoli o considerare quali lastre o elementi di fissaggio utilizzare, perché fornisce una guida incredibilmente precisa e dettagliata con istruzioni per la scelta dei materiali di consumo e dei materiali.

Le norme generali GOST e gli atti analoghi che si applicano all'intero settore in questione fungono da base per le regole Knauf. Tuttavia, ci sono dettagli significativi che sono unici per i prodotti del marchio e sono delineati nella documentazione tecnica. Questi dettagli tengono conto delle esigenze specifiche dell'azienda, quindi non vanno oltre i requisiti che devono essere seguiti per ottenere il massimo livello di qualità.

Dove posso installare?

Le pareti divisorie in cartongesso rientrano nella categoria "luce" e sono richiesti quando sono necessari pochi soldi e tempi rapidi:

• tempo;
• finanza;
• intensità di lavoro per separare, dividere, isolare un determinato luogo, una stanza, un locale all'interno della casa o, ad esempio, creare delle celle in un ufficio.

Inoltre, non è necessario che sia solida o che abbia la stessa capacità portante delle pareti in pietra per sopportare i carichi dei componenti dell'edificio.

Inoltre, vengono richiesti in situazioni in cui la costruzione di oggetti in pietra non è fattibile né desiderata (a causa di problemi di consegna, necessità di pulizia, ecc.). Poiché richiede pochi lavori di costruzione per il montaggio e lo smontaggio e vanta un isolamento acustico superiore, questo design è un'ottima scelta per una parete divisoria interna.

Ampia gamma di utilizzo:

1. abitazioni;
2. uffici;
3. pubblico;
4. edifici amministrativi in cui non è necessaria una particolare solidità o capacità portante.

Quando si installano o si rimuovono apparecchiature in strutture industriali in cui il muro a secco sarà sottoposto a carichi, è importante considerare che la vita utile dell'apparecchiatura sarà ridotta e che potrebbero verificarsi allentamenti del telaio e altri problemi.

Lo stesso vale per i luoghi (come le palestre) in cui potrebbero verificarsi forti colpi involontari, perché il materiale è facilmente perforabile da un oggetto appuntito con forza media, lasciando un'ammaccatura. Tuttavia, le pareti si trovano spesso in aree pubbliche come sale giochi, stanze per bambini e ambienti simili. In genere, queste influenze non sono abbastanza forti da danneggiare le lastre, ma c'è comunque un rischio maggiore.

Estratto dal manuale: Le pareti divisorie Knauf di GSP sono adatte anche per realizzare pareti con mensole, curve e nicchie in modo semplice e veloce, perché la gamma del marchio comprende un profilo curvo, il telaio può modellare quasi tutte le geometrie e la lastra stessa può piegarsi entro limiti ragionevoli.

Si stima che il peso del muro a secco stesso possa sostenere tra i 15 e i 30 kg per metro quadro (questo numero può essere più alto per i tipi resistenti all'umidità e rinforzati). Tuttavia, questa caratteristica è molto generica; tutto dipende dal tipo di GSP e dal tipo di fissaggio. Il manuale Knauf indica che il peso massimo che si può ottenere avvitando gli elementi di fissaggio nella lastra stessa anziché nella griglia è di circa 70 kg per metro lineare se si utilizza una ferramenta speciale (come Molly e simili).

In ambienti umidi e freddi

La nuova marcatura Knauf GSP A afferma che le pareti a secco semplici devono essere utilizzate solo in ambienti asciutti con livelli di umidità normali (fino al 60-75%). Nelle aree con livelli di umidità superiori al 75%, è possibile impiegare varietà resistenti all'umidità, ma solo alle seguenti condizioni simultanee:

1. protezione con un primer idrorepellente;
2. rivestimento impermeabile (ceramica, pietra, PVC);
3. ventilazione di scarico.

Questo:

I bagni sono spesso decorati con HA resistente all'umidità protetto dallo stesso rivestimento; tuttavia, gli artigiani sconsigliano vivamente di decorare in questo modo i box doccia in cui l'acqua scorre lungo le pareti. In altre parole, le pareti divisorie GSP sono adatte a quasi tutte le costruzioni non portanti che non sopportano i carichi delle pareti principali e pesanti dell'edificio, che si trovano tipicamente negli edifici residenziali.

Se la cassa è già rinforzata con malte, si possono aggiungere all'oggetto ripiani e nicchie composti dagli stessi materiali. In questo modo, il peso di televisori, caldaie e altre apparecchiature di grandi dimensioni può essere sostenuto con facilità e riserva. Le pareti divisorie in cartongesso non sono adatte all'uso nelle strade, nonostante alcuni casi in cui vengono utilizzate sotto rivestimenti in pietra (DSP). Lo stesso vale per gli spazi non riscaldati, soprattutto se vi si svolgono lavori umidi. In questi casi, le pareti divisorie HA sono indubbiamente fuori luogo. Se si deve utilizzare un materiale di questo tipo, è preferibile utilizzare i pannelli aqua o le super lastre, entrambi disponibili in grandi quantità nell'assortimento Knauf.

Forza

Le pareti divisorie in cartongesso di Knauf o di qualsiasi altra marca non hanno qualità portanti, nel senso di pareti principali di un edificio, cioè non possono sostenere soffitti, componenti strutturali della casa o altri elementi.

È possibile perforare il muro a secco con uno o più calci deboli. Il tipo e lo spessore della lastra determinano l'entità del danno; per esempio, un pannello spesso può presentare un'ammaccatura, mentre un pannello sottile e semplice (6.5 o 9.5 mm) possono avere un foro passante. In ogni caso, le ripercussioni saranno probabilmente evidenti.

Ricordiamo che il rivestimento in GSP della parete divisoria non è resistente agli urti; di conseguenza, questi progetti sono meno adatti a locali in cui si possono verificare carichi pesanti di questo tipo (palestre, impianti di produzione, veicoli di carico in movimento, ecc.). Ma poiché il materiale è resistente a determinate forze e impatti, si trova spesso in luoghi come sale da gioco e spazi per bambini.

Le pareti divisorie e le scaffalature in cartongesso sono adatte a sopportare tutti i carichi standard tipici di un edificio residenziale, a condizione che si tenga conto del peso degli oggetti e delle attrezzature appese. Le scaffalature possono essere fissate in questo modo senza rischi se il fissaggio è realizzato in listelli di telaio con ipoteche.

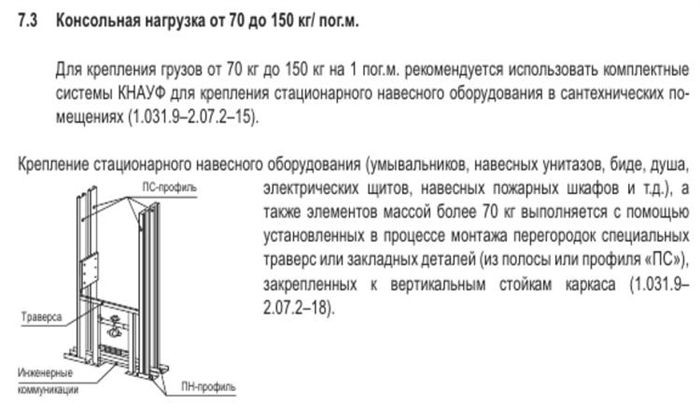

L'aspetto del peso e delle attrezzature è trattato in dettaglio dalla Metodologia Knauf: Peso da 70 a 150 kg per 1 metro lineare. m. non è fissata al materiale stesso, ma alla guaina, rinforzati in questo punto con ipoteche, traverse, schermi. Questa cifra può essere leggermente superiore, ad esempio, se il telaio è costituito da profili UA rinforzati, in particolare rinforzati con un altro metodo.

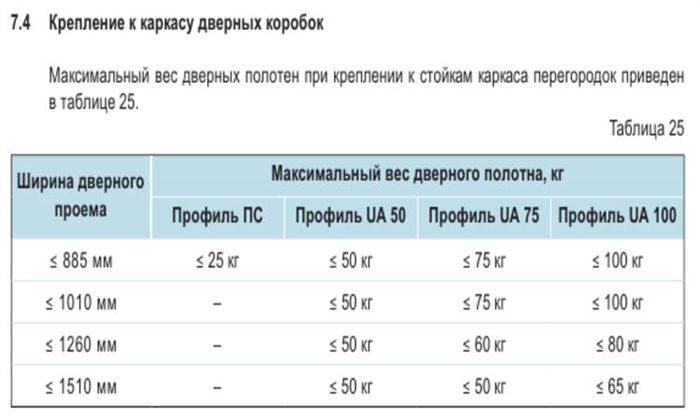

Le porte di peso fino a 100 kg possono essere appese nelle aperture delle pareti principali. Cioè, questa è l'intera gamma di quadri interni di diversi tipi, compresi quelli a battente, scorrevoli. Consideriamo i profili standard e i casi senza particolari soluzioni di design. Se si utilizzano travi come quelle a I al posto dei profili nei punti di fissaggio o si realizzano rinforzi con particolare fantasia, allora la massa può essere molto significativa.

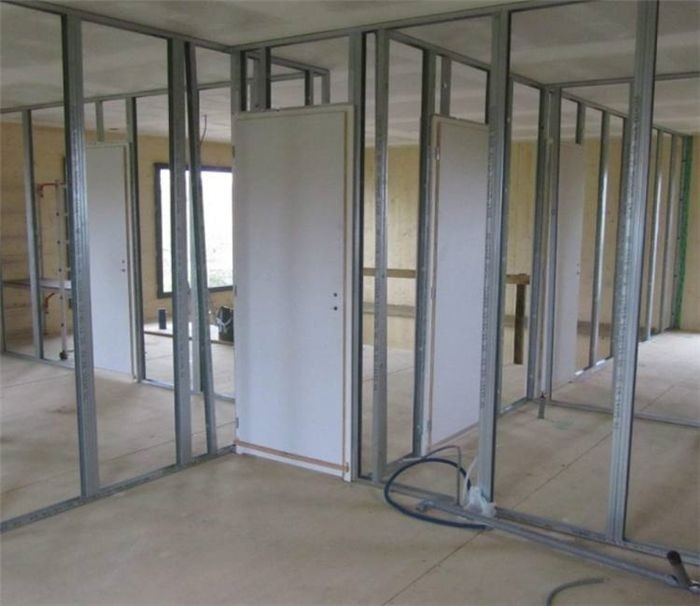

L'intelaiatura della parete divisoria in cartongesso è di per sé molto stabile, in quanto è costituita da un profilo metallico (Knauf ne ha uno particolarmente pregiato con pareti spesse) o da solide travi in legno con file di ponticelli longitudinali e trasversali.

Lavori di costruzione, isolamento, rispetto dell'ambiente

Senza dubbio, una parete divisoria in cartongesso è ideale per questi scopi; tuttavia, dovrebbe essere utilizzata solo come struttura di blocco leggera (interna) durante i progetti di costruzione. Il sistema può essere montato e smontato in modo rapido e semplice, offrendo una moltitudine di opzioni per organizzare lo spazio in modo diverso. Per quanto riguarda la facilità d'uso, il GSP è il migliore tra tutti i materiali comparabili.

Non pesa troppo ed è semplice da tagliare con gli strumenti giusti. Una parete come questa, con lana minerale all'interno, offre eccellenti proprietà di isolamento termico e acustico, fondamentali sia per gli spazi residenziali che per quelli commerciali.

Esistono una decina di sistemi completi di pareti divisorie in cartongesso Knauf, oltre a numerosi sistemi realizzati con altri materiali (come la fibra di gesso). Ciascuna di esse presenta diversi gradi di resistenza e qualità isolanti. Ad esempio, la "Protezione antintrusione" Il prodotto (C118) è progettato per impedire il più possibile l'ingresso di persone indesiderate in una stanza. Consiste in un profilo con pareti più spesse e tre strati di rivestimento. Una parete in mattoni pieni è spesso inutile, ad esempio se si devono ricavare due stanze da una sola. Le pareti divisorie GC sono tra le migliori in termini di tutte le caratteristiche combinate. Se non è necessaria una maggiore accuratezza:

• Il lavoro è veloce e pulito: il profilo viene tagliato con comuni forbici metalliche (tacchettatura) e assemblato in un telaio come un costruttore utilizzando dei comuni elementi di fissaggio (morsetti).
• Adatto a qualsiasi tipo di finitura; per le piastrelle di ceramica si consigliano pareti divisorie a due strati.

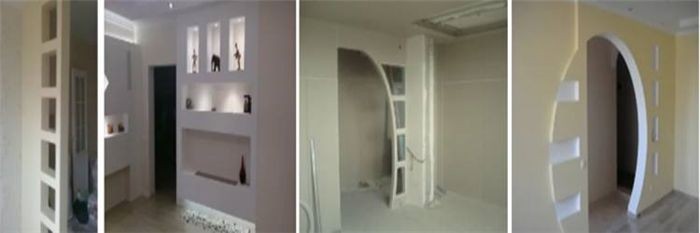

• Il GSP ha una certa elasticità, cioè è possibile realizzare forme curve entro limiti ragionevoli.
• È possibile tagliare porte interne di tutti i tipi possibili (a battente, scorrevoli, fino a 25 kg e, con un rinforzo speciale della guaina, fino a 100 kg e oltre).
• Quando si costruisce una parete di questo tipo, è possibile realizzare allo stesso tempo delle mensole a nicchia, ad esempio per la TV.
• Nei punti di fissaggio in fase di progettazione sono previste delle traverse incorporate. Quindi anche le caldaie più pesanti possono essere appese su di essi.
• La parete può essere facilmente smontata e può anche essere spostata in un altro luogo della stessa composizione.
• Manutenibilità ideale sia del telaio principale che della guaina, il processo di riparazione è semplice. I profili vengono sostituiti, i fori nelle lastre vengono sigillati con tappi della stessa lastra di gesso, seguiti da stuccatura.

Rispetto a una parete in mattoni, una parete divisoria in HA offre un isolamento acustico e termico significativamente migliore. Il GSP lo supera in questi aspetti, ma poiché i pannelli sono sottili, le loro caratteristiche sono mostrate qui solo in combinazione con uno spesso strato di lana minerale che viene pressato negli interstizi della guaina. Queste qualità sono talmente buone che spesso l'installazione di queste pareti serve a garantire l'isolamento acustico e termico.

In termini di rispetto dell'ambiente, la parete divisoria GSP eccelle sotto ogni punto di vista. A differenza dei pannelli truciolari e dei compensati, gli elementi (come i profili e i rivestimenti) non contengono formaldeide o fenolo. Non ci sono più materiali pericolosi. I sistemi Knauf completi sono i più adatti dal punto di vista costruttivo, in quanto forniscono all'utente solo una parete divisoria parzialmente assemblata e quasi completata. La maggior parte dei calcoli, compresi i costi dei materiali e le istruzioni di montaggio complete con una precisa distanza tra le viti, sono disponibili immediatamente. Inoltre, Knauf offre un servizio di assistenza e consulenza incredibilmente buono.

Requisiti e quadro normativo

La struttura legale che regola le partizioni:

1. GOST:
2. 32614 (EN 520:2009) principale, la più recente, utilizza le più recenti marcature dei materiali, tiene conto della moderna suddivisione degli stessi in gruppi a seconda della durabilità. I nomi di queste categorie si riflettono nelle nuove norme di designazione GC della società. La sigla GKL è stata sostituita da GSP e i tipi di lastre hanno ora le stesse lettere dei gruppi di prodotti di questa GOST (A, DF, H2, DFH2). Va detto che altri produttori, tra cui Gyproc, stanno gradualmente implementando le nuove regole descritte.
3. Gli standard sono attuali e in uso, ma bisogna tenere conto del fatto che alcune terminologie sono un po' obsolete. In generale, la 32614 ripropone le sue disposizioni, ma con formulazioni moderne, ed è inoltre ampliata con diverse novità (gruppi di prodotti per resistenza).
4. EN 520:2009 analogo internazionale di GOST 32614.
5. SP 163.1325800.
6. Internazionale DIN 18 180, EN 13963, EN 14190, EN 14195, EN 14566, ecc.

Le istruzioni e i manuali dell'azienda per il nostro argomento "Sistemi divisori Knauf completi di montaggio elemento per elemento"…"-Sono i documenti che sublimano le disposizioni sulla progettazione delle pareti divisorie in modo preciso. È possibile trovare questa e la relativa documentazione sul sito web del marchio e su Internet in generale. Si potrebbe classificare questa fonte come normativa. I documenti normativi, in particolare le norme GOST 6266 e 32614, che citano il marchio, sono stati sviluppati direttamente dall'azienda Knauf. Di conseguenza, i prodotti di questo produttore soddisfano completamente le loro esigenze.

Enumeriamo le linee guida e i requisiti che devono essere seguiti per assemblare le pareti in cartongesso Knauf.

Tipi di lastre di gesso per edilizia

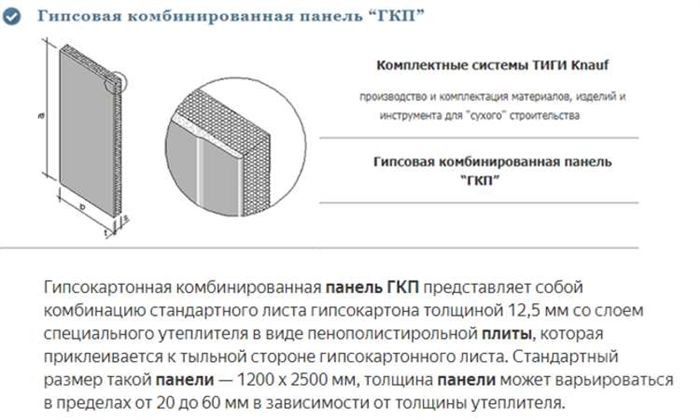

Le pareti divisorie con guaina sono realizzate in GSP di Knauf. In sintesi, il quadro normativo comprende le categorie di detti materiali. I tre gruppi convenzionali sono i seguenti:

• semplice;
• resistente all'umidità;
• pannelli resistenti al fuoco e all'umidità.

Come altre aziende, i metodi di produzione di Knauf si basano su principi tradizionali, ma l'azienda ha sviluppato innovazioni tecnologiche uniche che innalzano il livello di qualità.

Poiché i prodotti Knauf sono realizzati sotto un controllo più rigoroso, sono privi di difetti fastidiosi come cartone irregolare, adesione debole, gesso e guscio a bassa densità (che riduce il rischio di allentamento e crepe).

Giproka GSP-DFH2IR (AKU Line PRO) è l'equivalente di GSP-DFH3IR del Gruppo Sapphire, una delle versioni più resistenti disponibili nell'assortimento Knauf. GOST 32614 descrive ogni gruppo di resistenza a cui corrisponde ogni lettera di marcatura.

Gamma di formati: In questa tabella sono riportati solo i parametri più utilizzati. Le specifiche sono in realtà molto più ampie. In termini di spessore:

Tuttavia, questi sono gli unici tipici:

1. 6.5 – ad arco;
2. 9.5 – soffitto;
3. 12.5 – parete;
4. 15 mm (lastra armata).

Lunghezza: standard 2000, 2500, 3000, 3500, 4000 mm, intervallati ogni 500 mm. 600 o 1200 di larghezza. Inoltre, sono disponibili lastre di piccolo formato 1500×600, facili da trasportare in un appartamento.

Mentre le lastre Gyproc hanno due bordi, UK e PC, le lastre GC Knauf hanno un solo bordo, PLUK.

A differenza di Gyproc, offre una maggiore varietà di misure non tradizionali, come ad esempio la lunghezza 2550, ma meno opzioni per lo spessore. Quest'ultimo punto, tuttavia, non è particolarmente vantaggioso, perché i fogli possono essere rifilati e il parametro non può essere modificato.

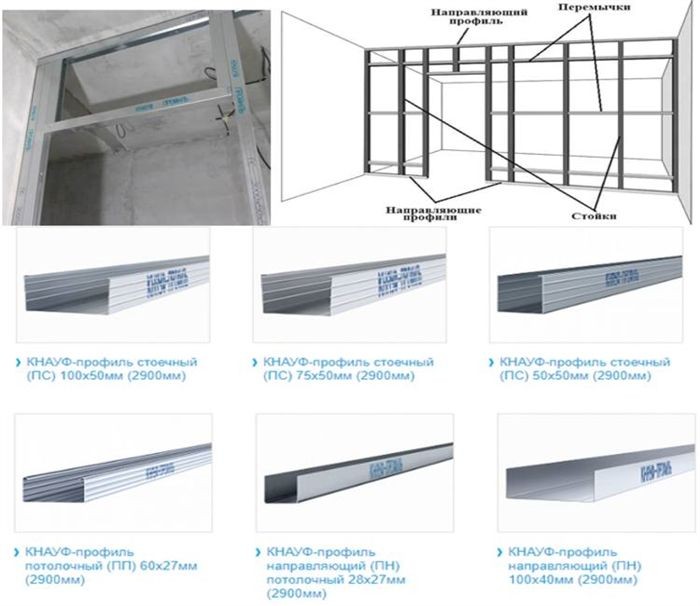

Profilo

Sono presenti profili:

1. montaggio a rack (PS;
2. guide (PN);
3. UA rinforzato, che, ad esempio, nelle partizioni con porte pesanti incassate (75…100 kg), questi listelli possono anche creare scaffalature affidabili.

Il processo di produzione è conforme al TU 24.33.11-012-04001508-2020.

Di seguito è riportato un estratto del manuale:

Stranezze: I vantaggi del MP secondo Knauf sono i seguenti:

1. Le pareti sono spesse (0.6 mm).
2. La dimensione del ripiano PS è di 50 mm, il che facilita il fissaggio delle viti, soprattutto con i rivestimenti multistrato: il rischio di caduta si riduce.
3. Sono presenti fori per il cablaggio (3 coppie da 33 mm ciascuna). Questa piccola sfumatura è molto importante, dato che la foratura di queste sedi è un lavoro certosino

L'altezza della parete, lo spessore dello strato e le esigenze di isolamento acustico sono presi in considerazione quando si sceglie la dimensione MP (anche se può essere accorciata o ampliata). Le tabelle del manuale contengono questi calcoli.

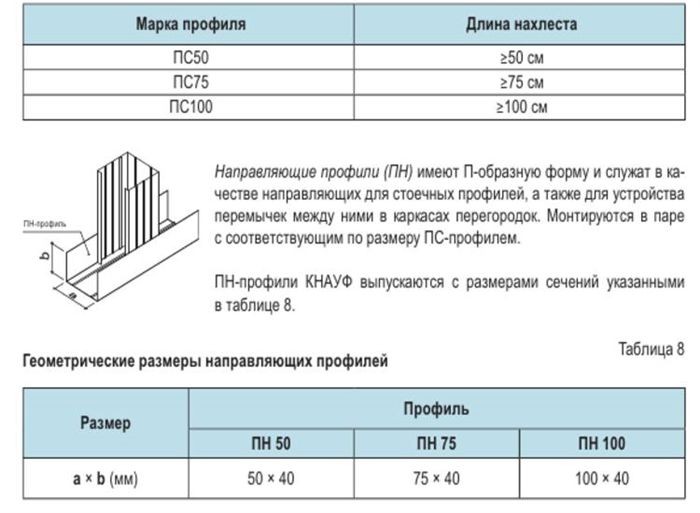

Profili di guida: Knauf Peculiarità PN:

• Sono presenti fori da 8 mm già pronti per l'installazione di tasselli, che facilitano il processo di fissaggio alla base di appoggio. Tuttavia, è possibile forare tali sedi con un normale trapano o avvitatore.
• Un ripiano allargato di 40 mm di larghezza semplifica l'installazione della ferramenta.

Il taglio dei bordi laterali della guida con una fresa è il modo in cui il profilo della cremagliera viene fissato ad essa; "bug" si possono utilizzare anche viti autofilettanti. "Tagliare con una piega" è il nome della tecnica. Per unire i ponticelli, ci sono componenti aggiuntivi chiamati "granchi"."

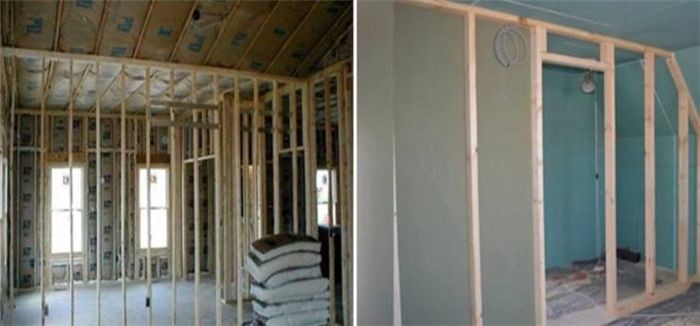

Completo su telaio in legno

Stranezze:

• di conifere (GOST 8486-86E);
• le barre devono essere trattate ulteriormente con ritardanti di fiamma e antisettici;
• l'umidità non deve essere superiore al 12%.

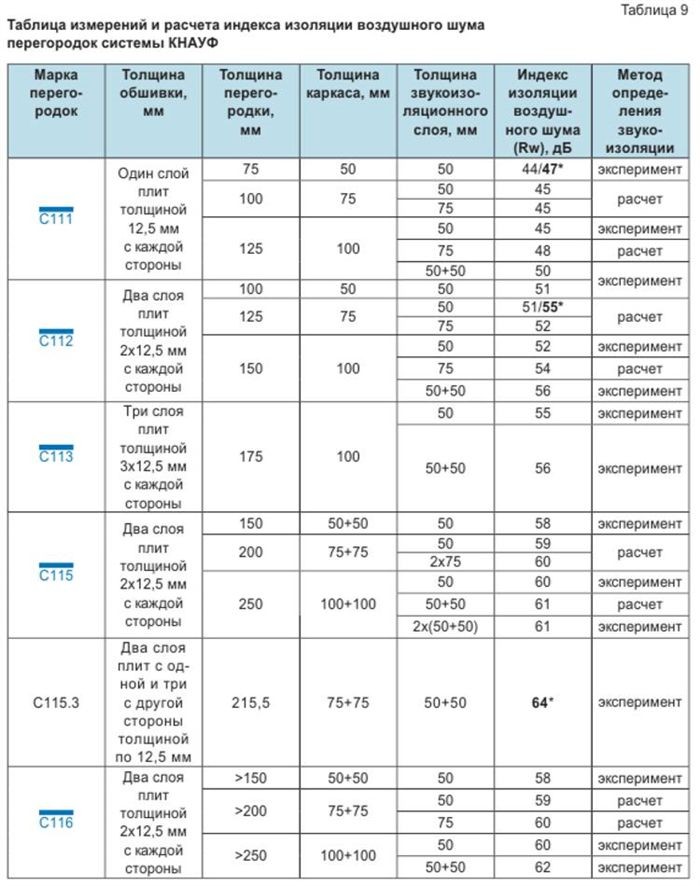

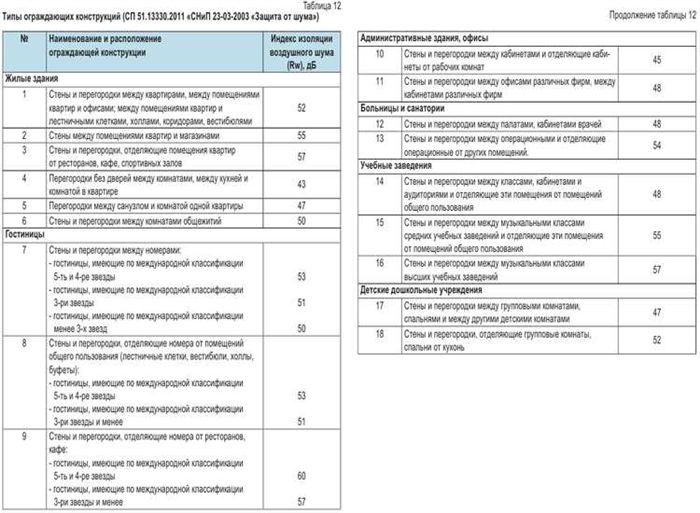

Insonorizzazione

Knauf suggerisce:

1. minerale (pietra);
2. lana di vetro per il suono;
3. isolamento termico.

Poiché i suoi capillari rimuovono efficacemente l'umidità e non la trattengono, alcuni maestri ritengono che quest'ultimo sia il migliore. Per l'utilizzo in strutture adatte allo scopo, i prodotti devono avere un certificato sanitario e un certificato di sicurezza antincendio. La lana di cotone funge da isolante allo stesso tempo.

I prodotti in fibra di vetro in fiocco sono un'opzione di alta qualità se avete bisogno di un isolamento con particolare attenzione all'assorbimento del rumore.

Poiché le tabelle del Manuale contengono questi dati per ogni sistema completo e sono troppo grandi per essere elencate qui, non elencheremo i requisiti precisi, in forma numerica, che le partizioni Knauf devono soddisfare. Questa fonte è liberamente accessibile su Internet.

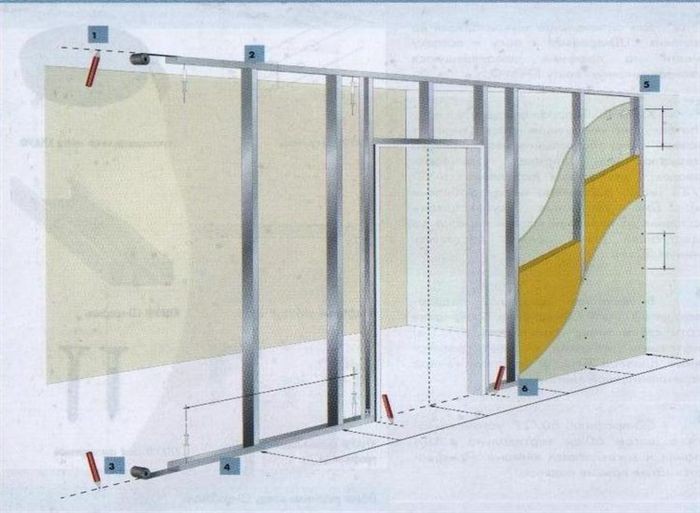

Istruzioni di montaggio del sistema Knauf

Il montaggio può essere effettuato prima della posa dei pavimenti puliti e durante i lavori di finitura (in inverno, solo quando il riscaldamento è acceso). Tuttavia, il cablaggio degli impianti elettrici e idraulici viene effettuato una volta "bagnato" le manipolazioni sono terminate. Deve essere normalmente umido o asciutto. temperatura di almeno +10°C.

Fasi:

1. Marcatura. Segnare i punti per le guide sul pavimento, quindi proiettare i segni sul soffitto utilizzando un filo a piombo da questi segni. Tracciare le linee in corrispondenza di questi punti e sulle pareti. Segnare la posizione dei pilastri e delle porte (è più facile farlo con una livella laser).
2. Sui PN e PS adiacenti agli elementi di chiusura o tra loro (con doppia guaina), si incolla il nastro di tenuta (può essere sostituito con il sigillante).
3. In base alle marcature, si posizionano e si fissano i PN al pavimento e al soffitto. Utilizzare tasselli con il passo richiesto.
4. Inserire le scaffalature nelle guide con il passo calcolato (si trovano nelle spiegazioni del Manuale per gli schemi specifici). Se i pannelli MP sono fissati l'uno all'altro, si consiglia di utilizzare il metodo "intaglio con piega".
5. Le scaffalature in legno vengono posizionate direttamente sulle guide con un passo calcolato e fissate con viti o chiodi.
6. I montanti della guaina adiacenti alle pareti e alle colonne sono fissati con tasselli con un passo calcolato.
7. Se c'è una porta, i primi rack a partire da essa vengono posizionati a intervalli di 200…300 mm. Il PS, che funge da parete dell'apertura, viene rinforzato: inserendo una trave all'interno, la si rende accoppiata (inserita l'una nell'altra), si utilizzano speciali MP contrassegnati con UA. Successivamente, si posiziona il ponticello superiore (dal PN), il PS intermedio sopra di esso.
8. Collocare le ipoteche nei punti in cui si prevede di montare le apparecchiature.
9. Dopo aver installato le lastre di cartongesso, il materiale isolante (lana minerale) viene posato su un lato tra i profili delle scaffalature.
10. Montare e fissare i pannelli sull'altro lato della guaina in modo che le giunture non coincidano con quelle del primo strato sulla superficie opposta (vedere le regole). sotto).
11. La giunzione delle lastre non deve essere posizionata sui supporti su cui è fissato il telaio della porta.
12. Installare prese, interruttori, ecc. P., ritagliare le sedi per le stesse nel GSP.
13. Le giunture vengono sigillate, l'intera superficie viene preparata per la finitura.

Linee guida per il posizionamento dei dispositivi di fissaggio e della guaina: Linee guida per il fissaggio:

• L'angolo di entrata delle viti nel pannello è rettilineo, la profondità di penetrazione nel telaio MP è di almeno 10 mm, nelle barre della guaina di legno è di 20 mm. Le teste sono incassate sul foglio di 1 mm, in modo da nasconderle per un'ulteriore stuccatura.
• Le lamiere GSP vengono unite solo sui montanti del telaio. Vengono installati nella stessa direzione della parte aperta del profilo. In questo modo l'installazione della ferramenta avverrà principalmente più vicino alla parete del MP e, quando si fisserà la lastra accanto, l'elemento avvitato non piegherà la sua mensola all'interno.
• Il cartone non deve essere sfilacciato nel punto in cui vengono avvitate le viti.
• La ferramenta che presenta deformazioni o errori di posizionamento viene rimossa e sostituita con una nuova, che viene posizionata con uno scarto di 50 mm dalla vecchia sede.

Le seguenti regole per le aperture – vuote o riempite da porte – saranno brevemente presentate. Sono tratti direttamente dal Manuale:

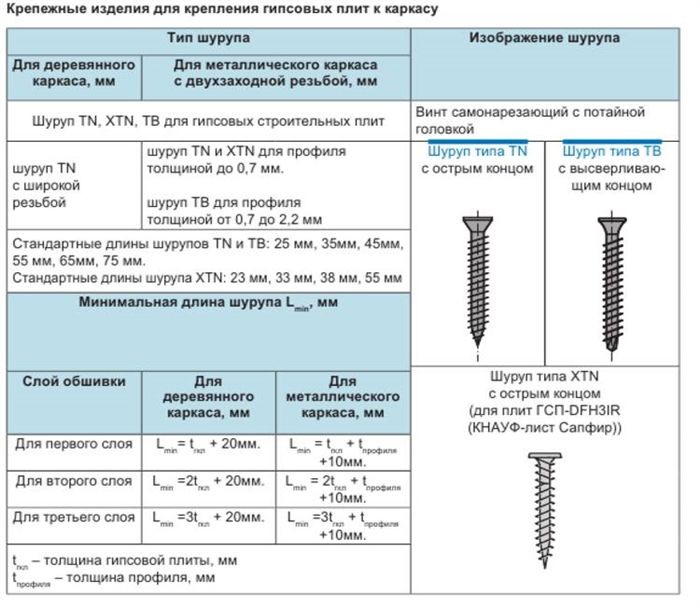

Quali sono gli elementi di fissaggio utilizzati?

Anche in questo caso, cerchiamo di essere brevi:

Fissaggio al GSP e fissaggio alle superfici portanti (pareti principali):

Design

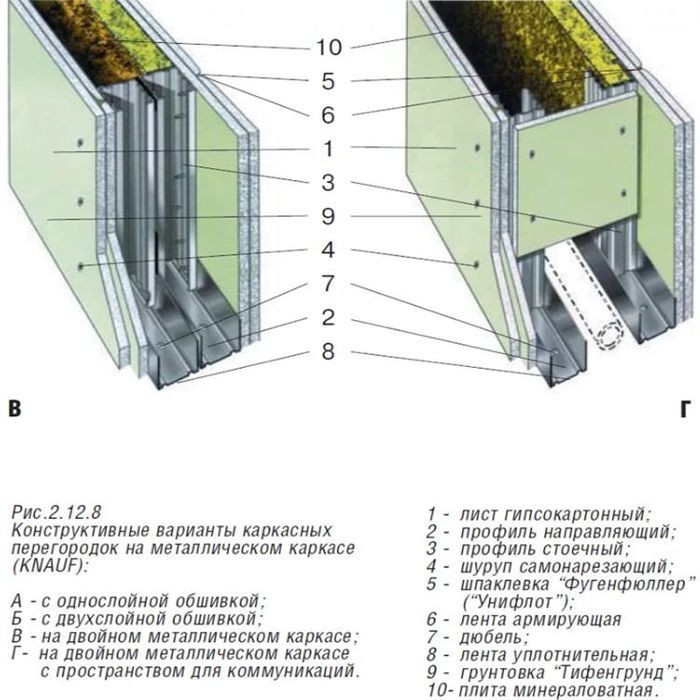

Enumeriamo i principali criteri di progettazione delle pareti divisorie Knauf e dei loro componenti:

• Il prodotto è costituito in breve da un telaio in metallo o in legno rivestito di GSP.
• Guaina: guide superiori/inferiori (PN), cremagliere (PS). Il fissaggio dei primi (metallo/legno) al pavimento/soffitto deve essere effettuato con tasselli, il cui passo è fino a 1000 mm, ma non meno di 3 pezzi. per 1 profilo. Per la parete divisoria C118 questo valore è di 500 mm. Per scaffalature vicino a pareti, colonne – 1000 mm.
• Il PS viene posizionato tra il PN superiore e quello inferiore con un passo di progetto, ma fino a 600 mm (300…400 mm).
• L'altezza delle scaffalature è inferiore a quella della stanza di almeno 10 mm in condizioni standard e di 20 mm in caso di instabilità sismica.
• Se il rivestimento di finitura è realizzato con piastrelle di ceramica e simili, è obbligatoria l'installazione di PS con incrementi fino a 400 mm o il rivestimento su cui sono fissati questi materiali deve essere almeno a due strati.
• I profili sono collegati, di norma, in modo impercettibile: il PS si inserisce saldamente nel PN, fissato con una "tacca con curva" e "bugs". Anche per altri tipi di fissaggio esistono "granchi", connettori angolari (questo è un argomento a parte). Questo garantisce il funzionamento indipendente della guaina rispetto agli elementi portanti dell'edificio.
• Se il soffitto è soggetto a deflessioni superiori a 10 mm, sarà necessario un collegamento di tipo mobile al soffitto.
• Il tramezzo può essere cavo, ma, di norma, le celle del telaio sono sempre riempite con materiali isolanti (lana minerale): le lastre hanno un ottimo isolamento acustico, ma questa proprietà è livellata, poiché sono relativamente sottili. La parete incompleta fa passare anche suoni insignificanti. La lana minerale esalterà le qualità del cartongesso, l'isolamento sarà eccellente. Queste partizioni sono spesso installate in modo speciale ("pareti calde") a causa delle loro proprietà descritte.
• I giunti verticali devono essere posizionati solo sul PS.

Su cuciture non native, cioè se le lastre sono state tagliate, è necessario rimuovere lo smusso dal loro lato esterno con un angolo del 22.5° ad una profondità di 1 … 2 mm (o 1/3 dello spessore della lastra), in modo che l'angolo di giunzione sia di 45° in totale, e tra i "nativi" Si mantiene una distanza media di 3 mm, ma non superiore a 7 mm. Tale regolazione viene effettuata con una speciale pialla; è possibile utilizzare anche un normale coltello, ma sarà molto più difficile mantenere la pendenza, la profondità richiesta con esso. La smussatura è necessaria per ottenere cuciture di alta qualità.

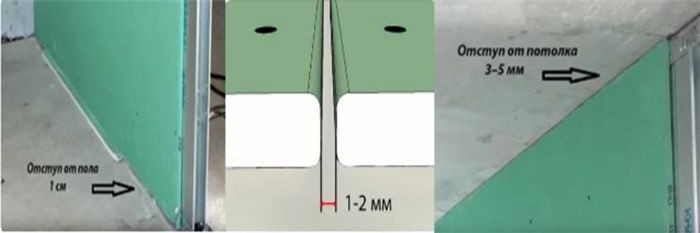

Le lastre GK vengono fissate posizionandole su blocchi di legno di 1 centimetro di spessore nella guida inferiore. 3-5 mm di rientranza dal soffitto. La posa delle lastre inizia dal basso. Le norme aziendali prevedono l'utilizzo di lastre di lunghezza non inferiore a 40 cm; pertanto, è necessario calcolarle in modo che non esistano segmenti di questo tipo.

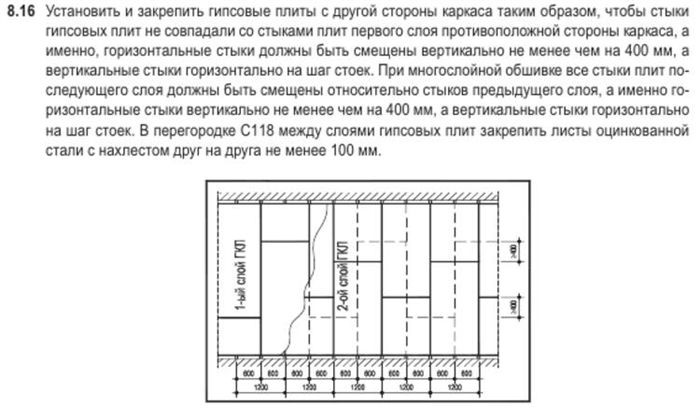

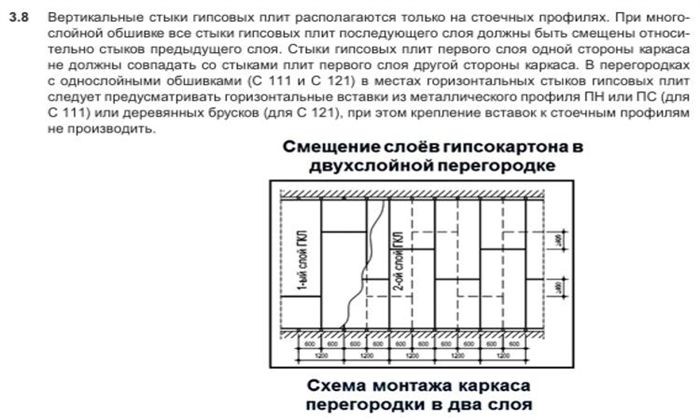

Le linee guida in caso di strati multipli sono le seguenti:

Caratteristiche di finitura e protezione delle pareti in cartongesso

Le giunzioni dei pannelli di cartongesso (cuciture) vengono stuccate utilizzando una combinazione di nastro serpyanka di rinforzo e Knauf-Fugen o Uniflot. Lo stesso tipo di composizione con sostanze idrorepellenti viene utilizzato per le lastre impermeabili. È dotato di giunti di dilatazione verticali supplementari per le strutture di altezza pari o superiore a 15 metri. È possibile eseguire il multistrato senza utilizzare il nastro di rinforzo. Gli elementi di fissaggio sono fissati nelle rispettive sedi. La rettifica serve a eliminare le irregolarità dell'impasto dopo l'asciugatura; questo processo è necessario in tutte le situazioni, non solo in questa. Gli angoli metallici composti da acciaio zincato o alluminio e nastro di alluminio (noto anche come "Alux") sono utilizzati per proteggere gli angoli esterni.

Dopo essere state pressate nello stucco, ricevono un secondo strato (di livellamento) di questa miscela, seguito da una levigatura. i giunti con altri componenti dell'edificio, come pareti portanti, soffitti e colonne, vengono incassati come già detto e divisi nei segmenti adiacenti con nastro divisorio autoadesivo.

I divisori in cartongesso montati su una superficie possono essere rifiniti con vernice, carta da parati, gesso o piastrelle di ceramica.

L'intera superficie viene primerizzata prima di iniziare ad applicare le miscele di finitura e i rivestimenti (Knauf-Tiefengrund).

I pittori devono utilizzare prodotti a dispersione d'acqua. Sono vietati gli articoli contenenti calce e vetro liquido. La carta da parati è disponibile in diverse forme.

Linee guida per la posa di piastrelle in ceramica:

1. la superficie deve essere il più possibile liscia;
2. La struttura è resa estremamente stabile e rigida, per cui sono necessari i seguenti accorgimenti:
3. scaffalature con passo ridotto (fino a 400 mm);
4. e/o ricoprendo il lato delle piastrelle con due o più strati di cartongesso.
5. le piastrelle sono utilizzate principalmente in ambienti ad alta umidità con pannelli resistenti all'umidità (GSP H2), t.E svolge contemporaneamente il ruolo di protezione del muro a secco sensibile a questo fattore; può essere utilizzato anche in luoghi con una modalità asciutta e normale, con opzioni di materiali convenzionali.

L'impermeabilizzazione è necessaria per le superfici delle pareti divisorie direttamente esposte all'umidità, come quelle vicino a lavandini, vasche da bagno e docce. La composizione del Flachendicht viene consigliata in due o più strati, prestando particolare attenzione ai giunti, ai bordi e ai passaggi dei tubi. Inoltre, il nastro flankendichtband viene posizionato nel mezzo e fatto aderire agli angoli. Queste fasi possono essere saltate se non c'è esposizione diretta all'umidità, ma è comunque necessario applicare il primer; si consiglia la composizione Tiefengrund.

I fori per i tubi vengono praticati con una tolleranza di 1 centimetro di circonferenza e sigillati con silicone.

L'adesivo per piastrelle (Flizen, Flex) viene applicato orizzontalmente con una spatola dentata dopo l'asciugatura dell'impermeabilizzante o del primer, e il rivestimento viene poi installato sopra di esso. Si consiglia di utilizzare lo stucco Fugenbund per sigillare le fughe. Negli angoli interni si applica un sigillante con un'elasticità più stabile (silicone sanitario). Knauf è il produttore di tutti i composti presenti nell'elenco.

Calcolo dei costi, consumo di materiali

Si possono trovare numerosi calcolatori online che possono essere utilizzati per determinare il costo di una partizione. Ad esempio, il C112 costa circa 8.900 rubli, senza contare l'installazione e la finitura. per dieci metri quadrati.

L'immagine approssimativa per un metro quadrato con lavori di installazione è la seguente: Il Manuale fornisce una ripartizione dettagliata del consumo di materiale per ogni opzione di schema.

Il costo della parete divisoria completa (profili, lana minerale, finiture) è paragonabile a quello della costruzione di una parete divisoria in mattoni, anche se il cartongesso è quasi sempre il meno costoso tra i pannelli simili.

I prodotti Knauf costano un po' di più rispetto a quelli di altre marche, ad esempio quasi un terzo in più rispetto a quelli di Gyproc.

Se la parete divisoria viene rivestita con pannelli di gessofibra, o GKP, anziché con cartongesso, il costo aumenterà di circa un terzo o addirittura della metà perché, tra le altre ragioni, il gessofibra è più costoso e più difficile da lavorare. L'effetto complessivo sarà più o meno lo stesso con altri rivestimenti in pannelli di calibro simile.

Varietà e tipologie

Esistono già da ora partizioni complete di sistemi Knauf, in particolare con rivestimento in GSP, complete di schemi esaustivi e di descrizioni delle dimensioni, delle quantità e dei consumi standard dei materiali (profili, viti, tipo GK, ecc.).).

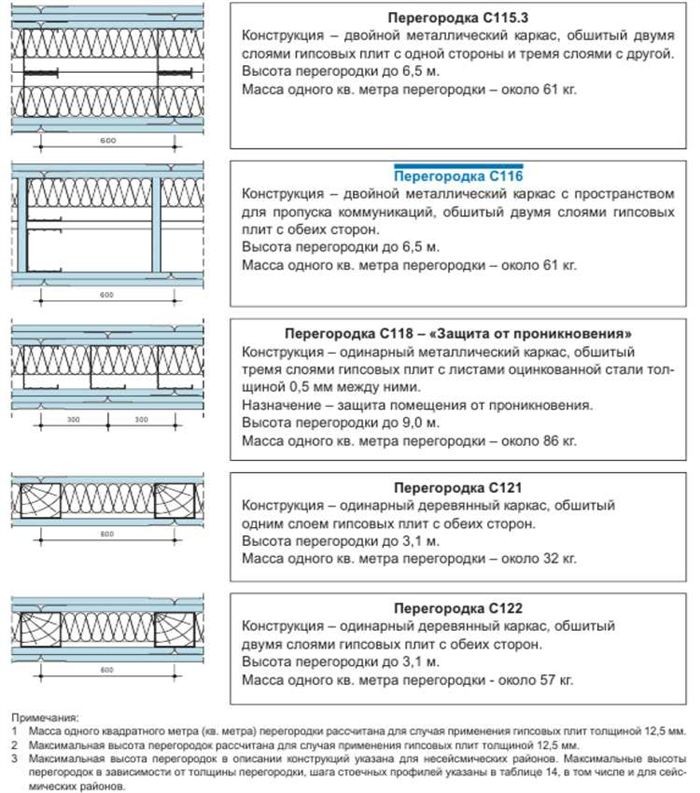

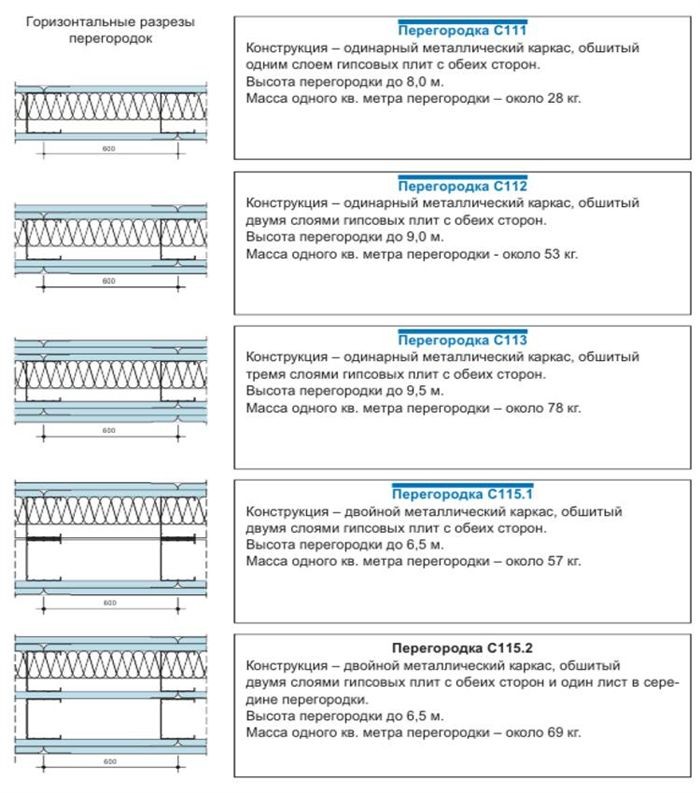

Per prodotti con telaio singolo, doppio, alto, standard, in legno, in metallo, e con rivestimento a uno o più strati.

Il manuale descrive in modo approfondito le caratteristiche e i vincoli di ciascuna opzione. Non ripeteremo tutto in questa sede; potete invece scaricare questo documento per familiarizzare con esso. Prendiamo la partizione C112, che è in cartongesso. Quindi, confronteremo l'assemblaggio con altri materiali per pannelli C361, 365 (gessofibra) e W118 (GCP, pannelli di gesso; devono essere differenziati da GSP). Evidenzieremo i dettagli più importanti, in modo che il lettore possa comprendere più facilmente ciò che è necessario annotare.

Il Manuale classifica la gamma di applicazioni delle pareti divisorie principalmente in base al grado di isolamento acustico. Indica quale opzione è più appropriata per questo parametro per ogni tipo di parete divisoria.

S112

Suddivisione per sezioni:

Densità dello strato fonoassorbente (kg/cubo).m): 15-17.

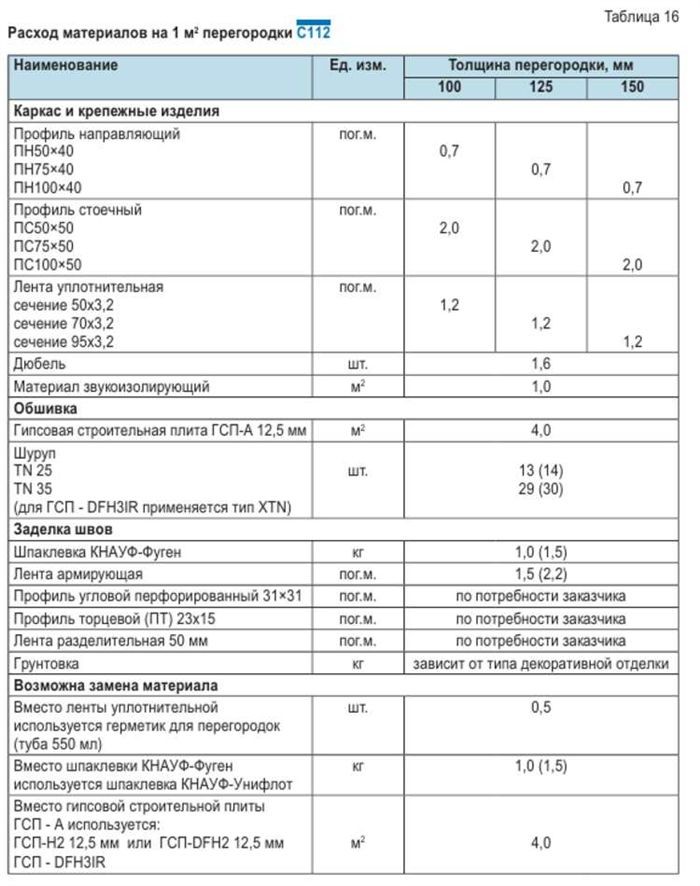

Consumo di materiale per metro quadro: C112, una struttura in cartongesso entry-level con un'unica intelaiatura metallica, è una di quelle più spesse. Una caratteristica che aumenta la resistenza e le qualità isolanti sono i due strati di GSP su entrambi i lati. Ciò la rende adatta all'uso in alberghi, appartamenti e case per dividere stanze rumorose. Lo spessore di 50-100 mm dello strato fonoassorbente consente di portare a termine questo compito in tempi brevi. Un valore significativo di 51-56 dB è l'indice di isolamento acustico.

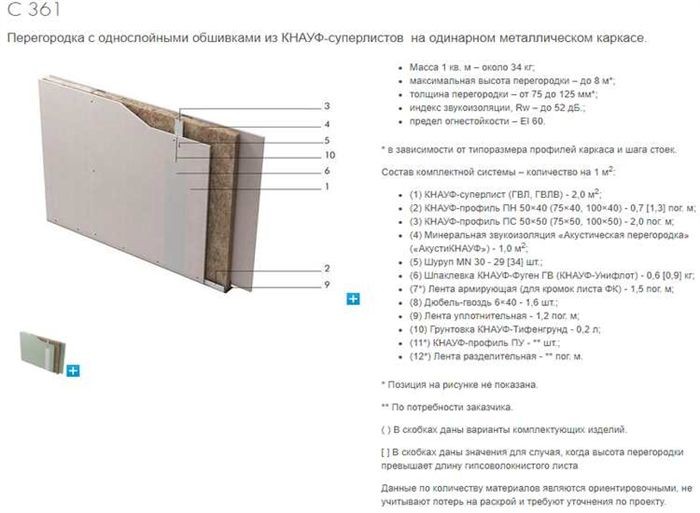

S361

Le pareti divisorie con un indice digitale di 300 sono composte da fibra di gesso (GVL), che nel sistema del marchio viene spesso chiamata super-foglia Knauf, anziché da cartongesso. È necessario fare una chiara distinzione tra questi due materiali: Sebbene il GVL sia meno elastico, più pesante e due volte più costoso, ha una forza e una resistenza all'umidità superiori. L'indice di isolamento acustico, tuttavia, è lo stesso degli assemblaggi realizzati con pannelli di gesso. Poiché si tratta di una delle partizioni più alte (fino a 8 m), lo spessore è stato aumentato a 75-125 mm. Questo significa che è necessario un parametro più significativo, che a sua volta determina una maggiore rigidità e resistenza.

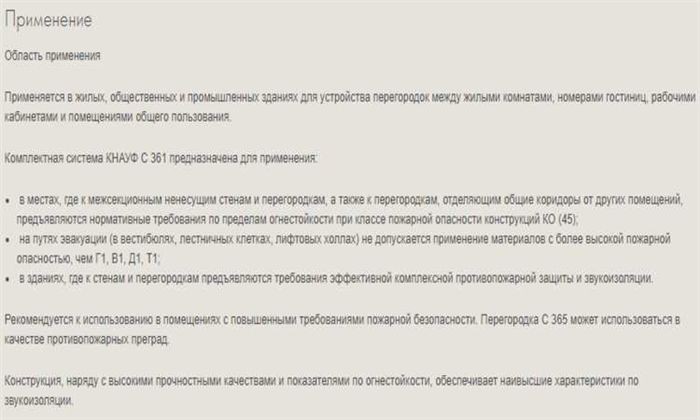

L'intero sistema Knauf C361, che può essere assemblato fino a 8 metri di altezza e che utilizza una guaina in fibra di gesso anziché un pannello di gesso, è molto richiesto per le stanze più alte della media.

Anche se è posizionato così in alto, il C361 è montato su un unico telaio. La resistenza e la rigidità di questa guaina derivano dal suo profilo di alto spessore e dal passo ridotto della cremagliera. Questo metodo vi permetterà di ottenere un buon risultato per parametri geometrici più ampi, risparmiando denaro. Inoltre, può essere utilizzato come parete ad altezza standard, il che offre all'utente una maggiore affidabilità.

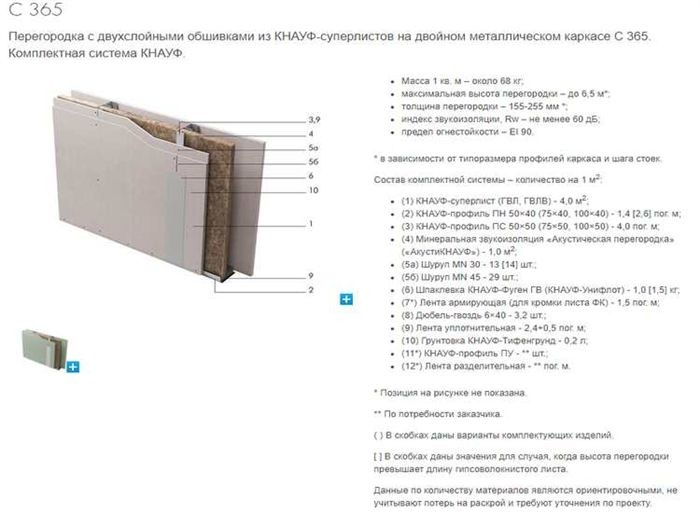

C365

Un'altra costruzione che utilizza la guaina in fibra di gesso è il C365. È il più basso se consideriamo la categoria delle "partizioni alte" (da 4 m) (a partire da 4 m). Grazie alla doppia struttura metallica e all'identico rivestimento, il C365 è anche tra i più robusti, stabili e duraturi.

Si tratta del vero e proprio passo successivo in termini di resistenza e qualità isolanti, ed è più adatto a locali con carichi meccanici più elevati e con la necessità di un buon isolamento acustico (in questo caso l'indice è fino a 60 dB). Tuttavia, in termini di altezza massima, è superiore a C112 e C361.

Utilizzo:

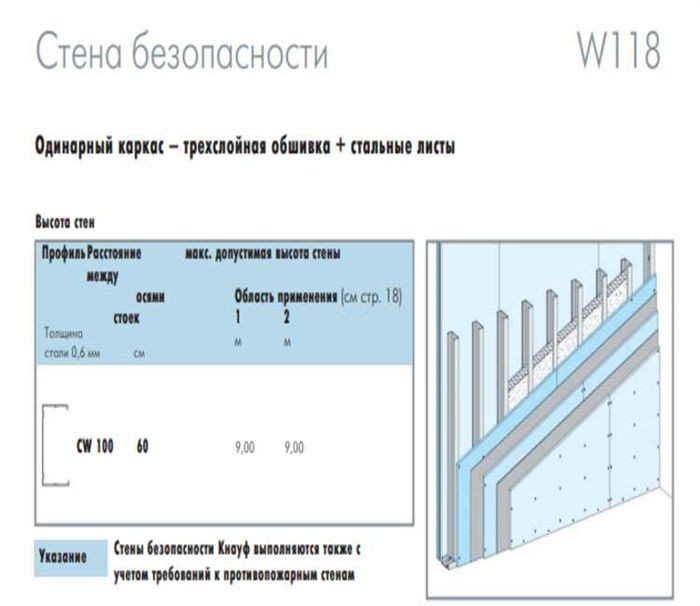

W118

I sistemi completi con l'indice W11 e la soluzione K234 di Knauf sono rivestiti da pannelli combinati di gesso (GCP). Inoltre, si distingue nettamente da GVL, GSP (GKL) e altri materiali per pannelli. W118 è l'opzione di questa linea che presenta la migliore resistenza e altre caratteristiche (K234 è la posizione successiva, ma si distingue un po' per la sua specificità).

Il fatto che il W118 venga definito "parete di sicurezza" denota un'eccellente armatura, eccezionali qualità isolanti, un'elevata resistenza al fuoco e all'umidità. Il prodotto è rivestito su due lati da una lastra zincata, formando una tripla pelle. Vengono impiegati GKPO, o pannelli resistenti al fuoco.

Quando è necessaria una forte resistenza al fuoco e qualità antieffrazione, si costruisce una parete di sicurezza. La resistenza, la durata e il costo delle strutture in cartongesso sono superiori a quelli delle pareti in cartongesso, ma le loro qualità di isolamento termico e acustico possono essere peggiori (38-48 dB).

Come scegliere quella giusta?

Per la scelta della parete divisoria si utilizzano i seguenti criteri:

• Se è necessario separare una stanza alta, prestare attenzione alla categoria "pareti divisorie alte"; consultare le tabelle del Manuale per le caratteristiche di ogni opzione per questa cifra massima.
• Se è richiesta una protezione antincendio e contro l'umidità, di solito non si pongono problemi, poiché i prodotti di quasi tutte le opzioni possono essere dotati dei tipi di SPG appropriati. È sufficiente consultare la documentazione tecnica delle lastre per verificare se il livello di queste proprietà previsto è adeguato. In caso contrario, si valutano partizioni con altre categorie di lastre (GVL, GKP).
• Se l'isolamento termico e acustico non è richiesto, allora scegliamo l'opzione appropriata, semplicemente non usiamo la lana minerale, cioè il telaio sarà vuoto.
• Se è necessaria la resistenza, si prendono in considerazione opzioni con un doppio telaio e/o con 2 o 3 strati di guaina.
• Se il compito è l'isolamento termico e acustico convenzionale (il manuale ha una tabella speciale con gli indici in dB), allora prendiamo un progetto standard, relativamente sottile, con lana minerale. Se è necessario aumentare queste proprietà, prestiamo attenzione alle opzioni più spesse e/o con doppio o triplo rivestimento.
• Se le richieste non sono soddisfatte dagli assemblaggi con cartongesso, rivolgiamo la nostra attenzione ai sistemi con guaina in cartongesso, cartongesso, ecc. lastre. Ma va detto che per alcune caratteristiche sono peggiori, per altre sono migliori, ad esempio per quanto riguarda la resistenza, la durata – di solito sono sempre migliori, ma in termini di isolamento termico e acustico possono essere peggiori.

Vantaggi e svantaggi

Le pareti divisorie presentano vantaggi generali da SPG:

• Completamente ecologico, il design regola il microclima della stanza, poiché il gesso e il cartone "respirano", assorbono costantemente l'umidità dall'aria quando l'ambiente ne è sovrasaturo, e la rilasciano quando è carente.
• È economico rispetto a materiali simili. Il GC ha forse il costo più basso, ma questo non è affatto indice di scarsa qualità. La parete divisoria ha eccellenti qualità isolanti, è pratica, può essere montata/smontata rapidamente, riparata e può essere appesa con quasi tutti i pesi, nel rispetto di alcune regole.
• Se la parete GSP è in lana minerale, le proprietà di isolamento acustico e termico sono così eccezionali che spesso tali strutture vengono costruite solo per questo motivo.
• Molteplici opzioni per qualsiasi esigenza, qualsiasi modifica alle pareti: con mensole, curve.
• Installazione/smontaggio semplice e veloce, si può praticare un'apertura, tagliare una porta e, se necessario, spostarla in un altro punto della stessa parete divisoria.facilità di montaggio. Mi ricorda un costruttore.
• Il lavoro è pulito, le lastre sono facili da lavorare (si tagliano con un semplice coltello sottile), i profili si regolano con normali forbici metalliche.
• Perfetta manutenibilità.

svantaggi:

• Limitazioni sulla resistenza all'umidità e al gelo (solo 8 cicli per i GSP semplici e circa 15 per quelli resistenti all'umidità), sulla capacità portante. Tuttavia, questo problema può essere ampiamente risolto con tipi di materiali durevoli con protezione (primer con idrorepellenti, rivestimento impermeabile). Il problema di appendere molto peso è mitigato da uno speciale tipo di fissaggio, da profili e dalla fissazione in strisce di telaio.
• Bassa resistenza agli urti: con un impatto puntuale di media forza, è molto probabile che sulla pelle compaiano almeno delle ammaccature.
• Il muro a secco in sé è economico, ma il prezzo dell'intero assemblaggio con lana minerale e profili può essere piuttosto elevato.

Ora i vantaggi, in particolare per Knauf:

1. Profilo migliore. Le pareti sono solitamente di 6 mm, altri produttori hanno spesso numeri più piccoli.
2. Il profilo è dotato di fori per gli elementi di fissaggio e il cablaggio.
3. Le lastre di cartone e l'anima stessa sono più dense. Ovvero, la tendenza a diventare morbido e fragile è ridotta.
4. La maggior parte degli artigiani sostiene che è più piacevole lavorare con i prodotti dell'azienda.
5. Istruzioni estremamente dettagliate, supporto documentale, assistenza di alta qualità da parte dei centri di assistenza.
6. Complessità. La gamma comprende tutte le miscele necessarie (stucchi, adesivi, primer, sigillanti, intonaci, boiacche, ecc.). d.), materiali di consumo, utensili, molte opzioni di profilo e GSP.

Minori:

• I prodotti del marchio sono sensibilmente più costosi rispetto alla concorrenza.
• Bassa compatibilità con altri produttori. Se si utilizzano lastre di Knauf, è consigliabile utilizzare altri materiali, miscele, elementi di fissaggio, ecc. d. della stessa marca (sono più costosi). Questa opinione si riscontra abbastanza spesso tra i maestri, tanto che si può supporre che abbia buone basi.

Nei progetti edilizi contemporanei, la tecnologia Knauf offre versatilità ed efficienza nell'installazione di pareti e divisori. Le diverse esigenze strutturali sono soddisfatte dai vari tipi di sistema, che comprendono i profili metallici e i pannelli in gesso Knauf. Quando si realizzano partizioni complesse o pareti interne, i sistemi Knauf offrono una struttura robusta.

I sistemi Knauf hanno un'ampia gamma di applicazioni in ambito commerciale, industriale e residenziale. Questi sistemi sono facilmente adattabili a diversi ambienti, sia che vengano utilizzati in case di nuova costruzione che in uffici ristrutturati. La loro adattabilità rende semplice soddisfare le esigenze di progetti particolari, personalizzando funzionalità e design.

Le pareti e i divisori Knauf sono facili da montare, anche per gli installatori meno esperti, grazie alle semplici fasi di montaggio. Gli appaltatori possono garantire un'installazione accurata dei profili metallici e dei pannelli in gesso attenendosi alle linee guida del produttore. Questo approccio metodico preserva gli elevati standard di integrità strutturale, migliorando al contempo l'efficienza della costruzione.

In sintesi, la tecnologia Knauf è un'opzione affidabile per la costruzione di pareti e divisori. I suoi sistemi flessibili, l'ampia gamma di applicazioni e i semplici metodi di assemblaggio supportano tecniche di costruzione efficaci e di alto livello. I sistemi Knauf sono una scelta eccellente sia per i progetti commerciali su larga scala che per le ristrutturazioni domestiche, perché combinano estetica e funzionalità.

La seguente è l'affermazione di tesi per il vostro elaborato: La conoscenza dell'adattabilità delle pareti e dei divisori in cartongesso con tecnologia Knauf rivela un approccio pragmatico all'edilizia contemporanea e alla ristrutturazione. Questo articolo esamina diversi sistemi Knauf progettati per una serie di applicazioni, tra cui quelle residenziali e commerciali. Esplora la procedura di montaggio senza intoppi e fornisce indicazioni su come questi sistemi cambiano efficacemente le aree, migliorando sia l'usabilità che l'aspetto visivo.

Video sull'argomento

Come realizzare da soli e correttamente una parete divisoria in cartongesso KNAUF

Installazione della parete divisoria C111 in lastre Knauf

Parete divisoria C 362 di KNAUF-Supersheet: tecnica di installazione dettagliata

Installazione professionale di pareti divisorie in cartongesso
