La stabilità e la longevità di qualsiasi struttura dipendono dalla costruzione di fondamenta solide e le fondazioni su pali sono spesso scelte per la loro capacità di distribuire uniformemente il peso in una serie di tipi di terreno. Una fase cruciale del processo di costruzione è il montaggio della cassaforma per una fondazione su pali, che garantisce che il calcestruzzo possa essere gettato con precisione attorno a ciascun palo per creare una base stabile.
La cassaforma funge da stampo per mantenere il calcestruzzo in posizione mentre si indurisce, mantenendo le dimensioni e la forma della fondazione. Per mantenere l'integrità strutturale delle casseforme per una fondazione su pali, sono necessarie una pianificazione meticolosa e un'esecuzione precisa. I costruttori possono adattare le fondazioni utilizzando questo processo per soddisfare le esigenze specifiche del sito e le specifiche di progetto.
È possibile ottenere una migliore comprensione del processo di costruzione e risparmiare sulla manodopera costruendo da soli la cassaforma per una fondazione su pali. Questo metodo fai-da-te richiede una grande attenzione ai dettagli e il rispetto delle precauzioni di sicurezza. Conoscere i materiali e gli strumenti necessari e attenersi alle istruzioni dettagliate vi permetterà di costruire una fondazione ben costruita che soddisfi i requisiti strutturali.
| Materiali necessari: | Tavole di legno, chiodi, martello, sega, nastro di misurazione | |
| Fase 1: | Mea | Rimuovere la cassaforma dopo la completa maturazione del calcestruzzo. |
- Raccomandazioni per la scelta del progetto e del materiale da costruzione
- Fissato
- Rimovibile
- Come realizzarlo da soli?
- Preparazione dei pozzi
- Installazione rimovibile
- Fabbricazione di un supporto permanente
- Cassaforma per il grigliato
- Prezzi medi chiavi in mano
- Video sull'argomento
- Come realizzare la CASSAFORMA per un PILE in modo rapido ed economico.
- Realizzare una fondazione SENZA ERRORI! / Come fare le casseforme per le fondazioni con le proprie mani?
- Fondazione in calcestruzzo su pali con le proprie mani. Foratura. Rinforzo. Installazione della cassaforma. Riempimento. Prezzo
- Consigli utili, fondazioni a colonne
- Armatura delle fondazioni fai-da-te dalla A alla Z. È il telaio di rinforzo più affidabile
Raccomandazioni per la scelta del progetto e del materiale da costruzione
La cassaforma viene installata in cantiere mentre si realizzano i sostegni forati e la griglia in cemento armato, in conformità ai requisiti normativi per la costruzione di fondazioni su pali.
Il telaio può essere realizzato in:
- rimovibili e non rimovibili,
- fatto in casa,
- acquistato.
Anche il materiale di cui è fatto un dispositivo fa la differenza.
Fissato

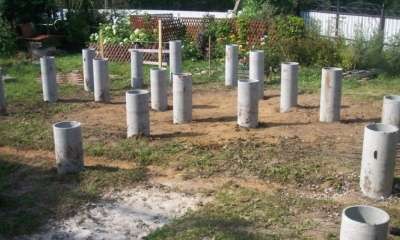

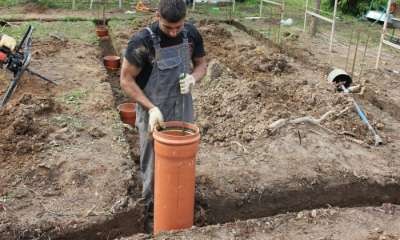

Il prodotto finito è un tubo che viene immerso in una fossa precedentemente preparata e riempita con malta di cemento.
A questo scopo si possono utilizzare tubi in cemento-amianto, tubi di plastica per fognature o qualsiasi altro tubo con un diametro adeguato e una resistenza sufficiente per un uso continuo.
Nell'uso reale, sono più frequentemente utilizzati materiali in fogli idrorepellenti, come il feltro per tetti arrotolato in un tubo.
Vantaggi dell'utilizzo di casseforme permanenti
- Protezione dall'ambiente aggressivo del suolo.
- Ulteriori interventi termici e di impermeabilizzazione.
- Possibilità di lavorare con tutti i pozzetti contemporaneamente, senza attendere l'indurimento della soluzione.
A volte, per la costruzione di case private, si utilizzano elementi di inventario già pronti, con un'ampia gamma di dimensioni, realizzati in cartone laminato. Il loro basso costo e la semplicità di installazione sono i loro vantaggi; tuttavia, la loro breve durata di vita e la rapida saturazione con l'acqua sono i loro svantaggi.
Rimovibile
Gli sviluppatori possono utilizzare una cassaforma rimovibile – un sistema di tubi di metallo o plastica – per risparmiare denaro.
La tecnologia che verrà utilizzata è la seguente:
- I tubi vengono inseriti nei pozzetti;
- gettate in calcestruzzo;
- Dopo 2-3 ore, lo strumento di inventario viene rimosso per essere riutilizzato.
La cassaforma di un grigliato è classificata come non rimovibile (telaio in plastica espansa) e rimovibile (tavola, pannello, compensato) in base allo stesso principio.
I moduli rimovibili consentono di risparmiare notevolmente sulla costruzione delle fondazioni, ma gli elementi di fondazione sono ancora vulnerabili agli effetti di fattori esterni come l'umidità del terreno. I gusci e i tubi estraibili sono più frequentemente utilizzati per i pali trivellati di iniezione.
Come realizzarlo da soli?
Le specifiche per le casseforme permanenti e mobili sono riportate nell'SP 371.1325800.2017.
Preparazione dei pozzi
La perforazione dei pozzi e la marcatura dell'area sono le ultime fasi del processo di installazione della cassaforma. Nel caso in cui vi sia la possibilità che l'acqua piovana o di falda riempia lo scavo, i fori possono essere praticati contemporaneamente o uno alla volta.
Installazione rimovibile
Durante la perforazione, l'involucro recuperabile viene inserito nel pozzo per garantire la geometria di progetto del supporto e impedire il collasso delle pareti.
I tubi in acciaio sono tipicamente utilizzati per la posa di pali ad una profondità significativa; questi tubi sono sollevati sopra la fossa con l'aiuto di macchinari specializzati.
Per proteggere la struttura portante dai movimenti del terreno causati dalle variazioni di temperatura, viene creato uno strato di sabbia intorno ai pezzi da lavorare. Una volta che la soluzione si è solidificata per alcune ore, il pezzo viene estratto con cura e rimesso nel pozzo successivo.
Fabbricazione di un supporto permanente
È meglio tenere in considerazione questa tecnologia, perché il feltro per tetti è più frequentemente utilizzato nell'edilizia privata per creare casseforme permanenti.
Preparare un materiale la cui lunghezza sia pari alla somma della profondità del pozzo, della parte fuori terra della fondazione su pali e del margine per il taglio a livello (30 cm sono sufficienti). Sulla base di due lunghezze di circonferenza (2πD), si sceglie la larghezza del pezzo da lavorare.
La lastra di materiale di copertura è pronta e viene arrotolata in un tubo del diametro necessario. Per facilitare il lavoro, è possibile utilizzare una sagoma, come un tubo di plastica o di metallo, su cui avvitare due strati di materiale.
Il nastro da imballaggio funziona meglio per garantire che il modulo sia fissato saldamente in più punti. Alcuni costruttori incollano il nastro dopo aver prima avvolto il fascio in un film estensibile per dare maggiore rigidità al supporto.
La tecnologia dice che non è consigliabile che l'acqua si accumuli nei pozzi, soprattutto se il luogo è vicino alle falde acquifere o se è piovuto il giorno prima. La tecnica successiva utilizzata dai costruttori è quella di fissare con del nastro adesivo un sacco della spazzatura spesso sul fondo del tubo di rivestimento. In questo caso, la soluzione cementizia e l'acqua saranno separate da uno strato di polietilene.
Il sacco non è necessario per i pali TISE perché, quando il calcestruzzo e l'acqua entrano in contatto, si crea il latte di cemento. Questo latte permea il terreno e crea il cemento del suolo, uno strato denso che aumenta la capacità portante dello strato inferiore.
Una volta preparata, la struttura viene calata lentamente nel pozzo fino all'arresto. La malta di cemento viene poi versata nella cavità interna della cassaforma per racchiudere una gabbia di armatura.
Cassaforma per il grigliato
La parte superiore della fondazione a pali, nota come griglia, collega i supporti e distribuisce uniformemente la pressione dalla struttura al terreno.
Per eliminare la possibilità che le porzioni superiori e inferiori della fondazione si rompano nei punti di collegamento, il telaio di rinforzo del grigliato è saldamente fissato alle uscite delle aste dei pali.
Dopo l'ultima fase di installazione dei pali in cemento armato, o non appena il calcestruzzo nei tubi di rivestimento si è consolidato, si costruisce il grigliato.
Nel caso in esame, il grigliato è una striscia monolitica di calcestruzzo armato che, a seconda del metodo di costruzione, può essere:
- poco profondo;
- sporgente;
- poggiano sulla superficie del terreno.
Per proteggere le fondamenta dalle forze di pressione verticale del gelo, nelle regioni della Federazione Russa gli esperti consigliano di costruire un grigliato a sbalzo. Sotto la cassaforma si posizionano speciali supporti per garantire uno spazio tra il nastro e il suolo.
Inoltre, la cassaforma a griglia può essere permanente o smontabile. In un primo momento, la struttura viene realizzata con pannelli di legno (compensato, tavole abbattute, ecc.).), sigillando eventuali spazi che potrebbero consentire l'infiltrazione della soluzione di calcestruzzo liquido. Per evitare che i pannelli si separino sotto la pressione della soluzione, si posizionano dei supporti all'esterno della cassaforma, prestando particolare attenzione agli angoli.
Sopra il fondo e le pareti della cassaforma, rivestite di materiale impermeabilizzante, viene posizionata una gabbia di armatura, che viene sovrapposta. La soluzione viene quindi versata nella struttura. I pannelli vengono smontati una volta che il calcestruzzo si è solidificato.
Si scavano prima le trincee per il grigliato incassato e poi si posizionano le casseforme lungo il loro perimetro. Quando si utilizza un nastro non interrato, gli scudi vengono posizionati direttamente sulla superficie del terreno.
La cassaforma permanente serve come materiale termoisolante e idroisolante per il grigliato. Le lastre di schiuma pronte per l'uso con scanalature nei punti di fissaggio sono le più utilizzate in queste situazioni. Sebbene questo approccio sia tecnologicamente interessante, ha un costo elevato.
Per garantire una base solida e duratura ai progetti edilizi, è necessario creare casseforme per le fondazioni su pali. Le casseforme possono essere costruite in modo rapido ed efficace da chiunque, seguendo le istruzioni dettagliate contenute in questo articolo. Ogni fase, dalla scelta dei materiali appropriati alla realizzazione della cassaforma e al getto del calcestruzzo, è descritta con un linguaggio semplice e utile. Seguendo queste raccomandazioni, i lettori acquisiranno la sicurezza necessaria per affrontare i propri progetti di casseratura, preservando l'integrità strutturale delle fondazioni e risparmiando denaro e tempo.
Prezzi medi chiavi in mano
Se questo processo tecnologico è possibile, il preventivo include sempre il costo dell'installazione della cassaforma. La tabella seguente mostra i prezzi medi di mercato per il servizio:
| Processo tecnologico | Costo del servizio "chiavi in mano" (lavoro e materiale) |
| Installazione di una cassaforma permanente in feltro per tetti | da 100 rubli./m2 |
| Installazione e smontaggio di una struttura rimovibile | da 100 rubli./m2 |
| Installazione di casseforme rimovibili per un grigliato | da 250 a 700 rubli./m2 |
| Installazione di una struttura permanente in plastica espansa | da 500 a 900 rubli./m2 |
Questo sito contiene tutte le informazioni necessarie sul meccanismo e sulla costruzione di una fondazione su pali.
La creazione di casseforme per una fondazione su pali è un passo essenziale per garantire la solidità e la stabilità del progetto di costruzione. Per costruire una cassaforma che sostenga il peso del calcestruzzo e ne consenta il corretto assestamento attorno ai pali, è possibile seguire le istruzioni riportate di seguito.
Iniziate preparando le vostre forniture, tra cui compensato o tavole robuste, barre di acciaio di rinforzo (rebar) e elementi di fissaggio come viti o chiodi. Assicurarsi che il compensato o le tavole siano abbastanza robuste da sopportare il peso del calcestruzzo, misurandole e tagliandole nelle dimensioni appropriate per la cassaforma.
La cassaforma deve essere montata intorno a ogni palo, assicurandosi che sia correttamente allineata e fissata in modo sicuro. Per mantenere la cassaforma in posizione e impedirle di spostarsi durante il getto del calcestruzzo, utilizzare tutori e supporti.
Dopo aver posizionato la cassaforma, riempire gradualmente ogni sezione con la miscela di calcestruzzo, assicurandosi di riempire la cassaforma in modo uniforme e di circondare completamente i pali. Per garantire che il calcestruzzo si depositi uniformemente intorno ai pali e per eliminare eventuali bolle d'aria, utilizzare un vibratore.
Come indicato dal produttore, dare al calcestruzzo il tempo di indurire dopo il getto. Per conferire alla fondazione la resistenza e la stabilità desiderate, questo processo è essenziale. Dopo che la cassaforma si è asciugata, rimuoverla con cura per rivelare la fondazione su pali completata, pronta a sostenere l'edificio per molti anni a venire.
Seguendo questi semplici passaggi, è possibile costruire in sicurezza la cassaforma per una fondazione su pali, garantendo una base solida che soddisfi le esigenze strutturali del vostro progetto edilizio.
