Caratteristiche principali della struttura del tetto del sottotetto

La struttura del tetto del sottotetto è importante sia per la praticità che per l'estetica quando si progetta una casa. A differenza dei tetti convenzionali, che in genere fungono principalmente da protezione dagli agenti atmosferici, i tetti sottotetto sono realizzati per ottimizzare lo spazio interno senza sacrificare la solidità strutturale. Grazie alle loro forti pendenze, questi tetti offrono uno spazio aggiuntivo al di sotto che può essere utilizzato come deposito o addirittura trasformato in una zona abitativa.

L'intelaiatura di un tetto mansardato è la sua caratteristica principale. Si tratta in genere dei travetti che costituiscono l'ossatura strutturale del tetto e che sopportano il peso della copertura e di eventuali pesi aggiuntivi come le finiture del soffitto e l'isolante. La caratteristica forma triangolare dei tetti sottotetto è creata dai travetti, che sono travi angolari che si estendono dal colmo, il punto più alto del tetto, alla gronda, il bordo del tetto.

Le capriate o travi sono un altro elemento cruciale dei tetti sottotetto. Le capriate triangolari prefabbricate, che offrono maggiore resistenza e stabilità su campate più lunghe, prendono il posto delle travi e dei travetti del soffitto convenzionali. Poiché eliminano la necessità di sostegni interni e consentono spazi più ampi e aperti nel sottotetto, le capriate sono un materiale comunemente utilizzato nella costruzione di case moderne.

Poiché i sottotetti sono vulnerabili all'aumento e alla perdita di calore, anche l'isolamento è un fattore importante da tenere in considerazione. Oltre a contribuire alla regolazione della temperatura, un adeguato isolamento protegge anche dall'accumulo di umidità, che nel tempo può provocare la formazione di muffa e danni strutturali. Per ottenere la migliore efficienza termica possibile, si utilizzano materiali isolanti come le stecche in fibra di vetro, la schiuma spray o la cellulosa insufflata, a seconda del clima e delle norme edilizie locali.

La corretta disposizione del tetto di una casa privata

Questi tetti sono una struttura esteticamente accattivante, ermetica, ventilata e spesso isolata che poggia sulle pareti portanti del piano superiore, sulle pareti a capanna o sui soffitti della casa.

Il tipo di struttura può variare, ma le caratteristiche comuni includono la creazione di stanze con pendenze del tetto non uniformi o inclinate.

Le norme stabiliscono che un sottotetto è classificato come residenziale se almeno il 50% della sua superficie ha pareti di altezza compresa tra i due e i tre metri; la parte restante è utilizzata per sistemi di stoccaggio o per scopi decorativi.

Elementi

Tradizionalmente, esistono due categorie per tutti i sistemi di copertura con sottotetto:

• Recinzione, comprensivo di tutti gli strati del manto di copertura (listelli, barriera al vapore, isolamento, impermeabilizzazione, rivestimento) e degli elementi ausiliari (sistema di ventilazione, grondaie, porta-neve, botole e finestre).
• Forti o costruttivi, compreso il mauerlat e il telaio dei travetti del tetto.

Un'attenzione particolare è rivolta al calcolo della componente di potenza; errori nella scelta del materiale, nella sezione trasversale, nell'inclinazione e nella tecnica di fissaggio comportano sprechi o distorsioni delle pendenze del sottotetto. Il telaio tipico è costituito da:

• Trave di sostegno Mauerlat, fissate lungo il perimetro delle pareti portanti e che svolgono la funzione di tubazioni e di base del sistema di travetti. Quando le gambe dei travetti vengono spostate all'esterno delle pareti, il mauerlat viene sostituito da travi per pavimenti o elementi simili.
• Pali e letti di sostegno verticali nei sistemi a strati o legami orizzontali nei sistemi sospesi, tenere la trave di colmo o altri elementi portanti del telaio.
• Sistema di gambe dei puntoni – diagonali, che formano i piani delle pendenze e assorbono i carichi di peso principali, ordinari e accorciati, che ridistribuiscono i carichi su tutta l'area del tetto. Nelle strutture spezzate, i travetti sono superiori e inferiori.
• Elementi di rinforzo e aggiuntivi: puntoni, traverse, capriate, puntoni. Quando si progetta l'intelaiatura di un tetto sottotetto, si risolve un compito importante: questi elementi devono svolgere le loro funzioni occupando uno spazio minimo.

Nodi

Per unire i componenti dell'elenco si utilizzano chiodi lunghi, ancoraggi imbullonati, piastre metalliche o altri elementi di fissaggio robusti. Quasi tutti i tetti sottotetto presentano le seguenti caratteristiche, anche se il numero esatto varia in base alla complessità della struttura e al numero di pendenze.

• Posa in opera del colmo, posizionato al centro dell'edificio e che sostiene le travi diagonali e le travi a filare nella zona superiore del sottotetto.
• Punti di fissaggio dei travetti al Mauerlat. In questo caso, sono previsti requisiti speciali per questi elementi: le falde del sottotetto posate con una pendenza elevata possono essere strappate dal vento se sono fissate in modo debole. Per questo motivo, ogni gamba del travetto è legata al Mauerlat con filo, angoli o ancoraggi, anche se sono dotati di scanalature speciali per l'atterraggio.
• Nodi di connessione parti portanti dell'intelaiatura con supporto, pali di sostegno, elementi di serraggio e rinforzo, fissati con piastre forate, angolari o barre filettate.

Tipi di strutture e loro caratteristiche

La diversità dei tetti mansardati li distingue da altri tipi di tetti. Le variazioni nei singoli disegni sono visibili in:

• Numero e forma delle tegole. In base a questo criterio si distinguono tetti a una, due o due falde, spezzati e combinati.
• Configurazioni del tetto. I tetti mansardati possono avere uno o più livelli, design simmetrico o asimmetrico.
• Tipo e metodo di fissaggio dei sistemi di travi. Nelle case con luci comprese tra i 6 e gli 8 m, si considera ottimale un sistema di sospensione senza supporti verticali al centro (più complesso, ma che libera spazio); negli altri casi, si privilegiano telai stratificati o combinati.
• Altezza della parete dal soffitto al tetto (in presenza di). Secondo le norme, l'altezza minima dal pavimento al colmo è 2.5 m; di conseguenza, se ci sono pareti di sottotetto o sostegni verticali con un'altezza di 1.A partire da 5 m, il piano sottotetto è considerato residenziale. In assenza di tali supporti o se la loro altezza è inferiore a 70-80 cm, il solaio viene classificato come sottotetto o semisottotetto, a seconda del grado di sistemazione.
• Metodo di assemblaggio e fissaggio del telaio al Mauerlat. Oltre alla configurazione standard (legare i travetti a una trave di supporto lungo il perimetro di pareti portanti con sostegno), il sistema può essere spostato all'esterno delle pareti o assemblato da moduli di telaio. In quest'ultimo caso, il tradizionale fissaggio di ogni elemento successivo a supporti preinstallati è sostituito dall'installazione di blocchi assemblati separatamente.

Qui potete leggere gli elementi di design e vedere le immagini di varie opzioni di tetto mansardato.

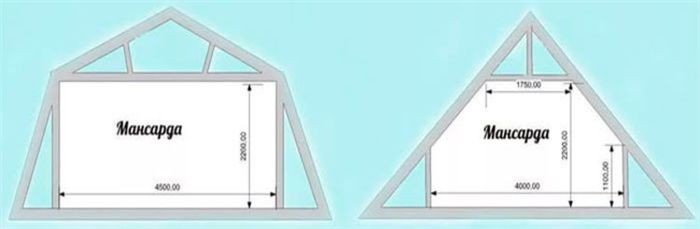

Disegni e diagrammi

Il primo passo nella progettazione di una mansarda è la creazione di uno schizzo di massima che tenga conto dell'aspetto previsto per il tetto e dei requisiti per un'altezza adeguata del soffitto.

Quando si esegue il lavoro da soli e non si ha un'esperienza significativa, si preferiscono le opzioni più semplici, come un sottotetto pentagonale sotto un tetto inclinato o un sottotetto triangolare sotto due pendenze.

In questo progetto, l'altezza delle pareti del sottotetto (se presenti) e la separazione tra i tiranti o i pali di sostegno verticali influiscono sulla pendenza del tetto, oltre ai carichi di peso previsti.

L'ingombro può essere in parte evitato rispettando rigorosamente le proporzioni o estendendo il sistema di travi fino ai confini delle pareti portanti.

Si calcola l'area delle pendenze, si specifica il carico e si sceglie il tipo e la sezione delle strutture portanti a telaio dopo aver ottenuto lo schizzo e la pendenza approssimativa. Successivamente, si crea un disegno aggiornato del tetto selezionando l'inclinazione e le dimensioni dei travetti regolari, nonché lo spessore dello strato isolante e dei restanti strati della torta, manualmente o con l'aiuto di calcolatori.

Per una spiegazione approfondita del calcolo del tetto, consultare l'articolo.

Torta per tetti

Per migliorare il comfort e ridurre al minimo le perdite di calore, la composizione del tetto del sottotetto è isolata ma traspirante. Un altro articolo contiene una descrizione dettagliata delle normative in materia di isolamento.

I materiali laminati più resilienti e resistenti all'umidità vengono ricoperti da uno strato isolante di 150 mm di spessore nei climi caldi e di 200 mm nei climi settentrionali, per proteggere dal rumore e dal freddo. Qui è possibile saperne di più sui diversi tipi di isolamento.

Il tipico diagramma a torta di uno di questi, a partire dallo strato più interno:

• Involucro interno. Per la decorazione delle superfici di copertura del sottotetto dall'interno, i materiali più adatti sono le lastre traspiranti (GKL, OSB), il rivestimento in legno o suoi analoghi. L'uso di materiali impermeabili è consentito solo se vengono rispettate le norme di sicurezza antincendio e se viene aumentato lo spazio di ventilazione tra la pelle e la barriera al vapore.
• Strato di barriera al vapore, impedendo alla condensa e al vapore acqueo di penetrare all'interno della torta. La barriera al vapore viene posata a una distanza minima dall'isolamento e con uno spazio di almeno 2 cm dal rivestimento del sottotetto.
• Strato isolante, di solito hanno una struttura cellulare o fibrosa. Questo strato è ventilato, con l'apporto di aria fresca attraverso le sporgenze e lo scarico delle scorie nel punto più alto del tetto (colmo, aeratori).
• Strato impermeabile e antivento, posato con una rientranza di 2-5 cm da sopra l'isolante e non interferisce con lo scarico della condensa accidentale.
• Listelli e controtelaio, che garantisca la libera ventilazione dell'intercapedine sotto il rivestimento e svolga le funzioni della sua base.
• Copertura del tetto, scelto tenendo conto della forma e delle altre condizioni di funzionamento delle pendenze. A causa della forma complessa e della necessità di protezione acustica nella copertura dei tetti sottotetto, si preferisce utilizzare tegole composite, morbide o laminate, ondulina, ma se lo strato isolante è sufficientemente spesso, il materiale può essere qualunque.

Video sull'argomento

Guardate questo affascinante video sulla copertura dei tetti in mansarda:

Naturalmente! Questo è un breve riassunto dei componenti principali della struttura del tetto del sottotetto:

La comprensione della struttura del tetto del sottotetto è essenziale sia per i costruttori che per i proprietari di casa. È essenziale per l'efficienza energetica e il comfort interno, oltre a fungere da barriera contro gli agenti atmosferici. Questo design mantiene l'integrità strutturale del sottotetto, sfruttando elementi essenziali come i travetti del soffitto, le tavole di colmo e le travi.

La struttura dei travetti del tetto della mansarda sostiene l'impalcato del tetto e distribuisce il peso sulle pareti. Di solito sono angolati per creare una pendenza che facilita il deflusso dell'acqua e ne impedisce l'accumulo che potrebbe causare danni. Legare i travetti tra loro e aggiungere stabilità con le tavole di colmo in cima al tetto.

Grazie al collegamento con le pareti opposte, i travetti del soffitto rafforzano le travi e danno al pavimento della mansarda il sostegno necessario. Oltre a distribuire il peso in modo uniforme, questa configurazione facilita l'installazione dell'isolamento, essenziale per mantenere una temperatura interna costante tutto l'anno. Un buon isolamento riduce le spese energetiche e migliora l'impatto ambientale complessivo della casa.

Inoltre, la ventilazione è essenziale per la progettazione di un tetto sottotetto perché fornisce la giusta quantità di flusso d'aria, che riduce l'accumulo di umidità e prolunga la vita dei materiali di copertura. Insieme, i sistemi di ventilazione come le bocchette di colmo e le bocchette di intradosso favoriscono la circolazione dell'aria, inibiscono la crescita di muffe e preservano le condizioni ideali per il sottotetto e il tetto.

In sintesi, la struttura del tetto sottotetto è un sistema sofisticato che combina più parti per garantire longevità, risparmio energetico e comfort interno. È più di un semplice tetto per la casa. I proprietari di case possono assicurarsi che i loro tetti continuino a offrire una protezione e un'efficienza affidabili per gli anni a venire, prendendo decisioni informate sulla manutenzione e la ristrutturazione, conoscendone le caratteristiche e le funzionalità.

Naturalmente! Questa è la mia tesi di laurea per "Caratteristiche principali della struttura del tetto del sottotetto" sezione del vostro articolo: I componenti chiave della struttura del tetto sottotetto, come le travi, le capriate e l'isolamento, sono importanti sia per la funzionalità che per il design. Questo articolo esamina come questi elementi cooperano per offrire un isolamento efficace, un utilizzo efficiente dello spazio e un supporto strutturale. Attraverso un'analisi della struttura dei tetti sottotetto e di come si inseriscono nel progetto complessivo di una casa, i costruttori e i proprietari di immobili possono migliorare la vivibilità, l'efficienza energetica e la longevità dei loro edifici.
