L'impianto elettrico del vostro appartamento o della vostra casa privata deve essere aggiornato per garantire efficienza e sicurezza. A causa della maggiore richiesta di apparecchi e dispositivi high-tech, i moderni sistemi elettrici sono costruiti per durare nel tempo. I cavi più vecchi potrebbero non essere in grado di sostenere il carico della vostra casa, con il rischio di surriscaldamento, interruzioni di corrente o addirittura incendi elettrici.
Anche i materiali migliori e le norme di sicurezza sono caratteristiche delle installazioni di cablaggio contemporanee. Questo comporta l'utilizzo di cavi di qualità superiore, interruttori all'avanguardia e interruttori di sicurezza con funzione di disattivazione rapida in caso di malfunzionamento. Questi miglioramenti aumentano la sicurezza e l'efficienza energetica della casa, con conseguente riduzione dei costi dell'elettricità.
La flessibilità offerta dal cablaggio elettrico contemporaneo è un altro vantaggio. Il layout elettrico può essere progettato per adattarsi alle vostre esigenze e preferenze, con prese e interruttori collocati in posizioni strategiche per facilitarne l'uso. Ciò è particolarmente utile quando si integrano sistemi domestici intelligenti, che possono automatizzare e migliorare la routine quotidiana.
Investire in un cablaggio elettrico moderno è una decisione saggia, sia che si stia costruendo una nuova casa sia che si stia ristrutturando quella esistente. Sapere che il vostro impianto elettrico è conforme agli standard moderni e può ospitare il numero crescente di dispositivi elettronici che fanno parte della vita quotidiana vi dà tranquillità.
- Da dove cominciare
- Protezione moderna di appartamenti e case
- Non si può fare a meno della messa a terra
- Video sull'argomento
- Tutte le fasi dell'installazione elettrica in un appartamento
- Come realizzare il cablaggio elettrico in un appartamento. Cablaggio elettrico in dettaglio.
- Le basi di un impianto elettrico affidabile in un appartamento. Come fare un montaggio approssimativo?
- ELETTRICO DA PAVIMENTO O SOFFITTO??? pro e contro di due tipi di impianto elettrico
Da dove cominciare
Inizialmente è necessario sostituire il filo di alluminio con un filo di rame. L'alluminio perde la sua fragilità con il tempo e l'isolamento che circonda questi conduttori si deteriora; di conseguenza, l'appartamento può perdere l'elettricità o prendere fuoco spontaneamente nelle aree di emergenza. Inoltre, la resistenza interna di un conduttore di rame è inferiore a quella di un conduttore di alluminio. In altre parole, un filo di rame può alimentare un carico più potente perché è in grado di condurre più corrente attraverso di sé.
È importante tenere presente che sarà necessario utilizzare fili con una sezione trasversale più piccola di 1-1.5 mm per l'illuminazione, 2.5 mm per l'alimentazione delle prese e 4-6 mm per il collegamento di un forno elettrico.
Tra l'altro, combinando i cavi in questo modo si possono risparmiare molti soldi sull'acquisto dei materiali. Per il cablaggio elettrico, la scelta ideale è un cavo unipolare in rame VVGng con isolamento ignifugo. Per la rete elettrica, si può utilizzare un cavo NYM se il budget lo consente. La tecnologia tedesca è stata impiegata per la creazione di questo conduttore, dotato di un doppio isolamento per evitare fumi e combustioni. Una delle caratteristiche principali di questi cavi è che non favoriscono la combustione, il che è fondamentale per la sicurezza delle case moderne.
Creare uno schema di cablaggio prima di iniziare la sostituzione del cablaggio. Considererà le sottigliezze e la quantità di interruttori, prese, lampade, sensori e la loro collocazione nell'appartamento. I cavi del telefono, di Internet e della TV via cavo sono tutti inclusi nel cablaggio elettrico. Contemporaneamente, nella costruzione di una casa intelligente, tutti i potenziali sensori di allarme devono essere dotati di cavi di comunicazione, compresi quelli che indicano la posizione relativa dei sensori.
Cruciale! Per creare un moderno schema elettrico si utilizza un programma specifico, che può essere ottenuto gratuitamente o a pagamento.
Per facilitare le riparazioni o la manutenzione del cablaggio elettrico, dividere le linee in gruppi di utenze e prevedere una protezione macchina individuale per ogni gruppo. In parole povere, estendete i cavi dal quadro elettrico in ogni stanza, uno per gli apparecchi di illuminazione e uno per le prese di corrente (partendo da 2.5 kV mm), e far passare più fili in tutto l'appartamento, proprio come si faceva prima. Nella stanza, collegare le prese in uno schema a stella. Ecco perché si possono vedere più luci automatiche, prese di corrente, una stufa elettrica che si accende da sola, annessi, ecc. sul cruscotto di una villetta moderna.
Importante: se la casa ha tre fasi, è necessario dividere equamente il carico tra le tre fasi.
Gli obiettivi principali di un cablaggio elettrico moderno in una casa o in un appartamento sono l'efficienza, la convenienza e la sicurezza. I moderni sistemi di cablaggio sono realizzati per supportare i dispositivi domestici intelligenti, gestire carichi elettrici più elevati e proteggere dai rischi elettrici grazie ai progressi tecnologici. Un cablaggio moderno può ridurre le spese energetiche, migliorare la funzionalità e garantire la massima tranquillità. Che si tratti di costruire una nuova casa o di ristrutturarne una esistente, una conoscenza di base del cablaggio elettrico contemporaneo è necessaria per progettare un'area abitativa sicura e funzionale.
Protezione moderna di appartamenti e case

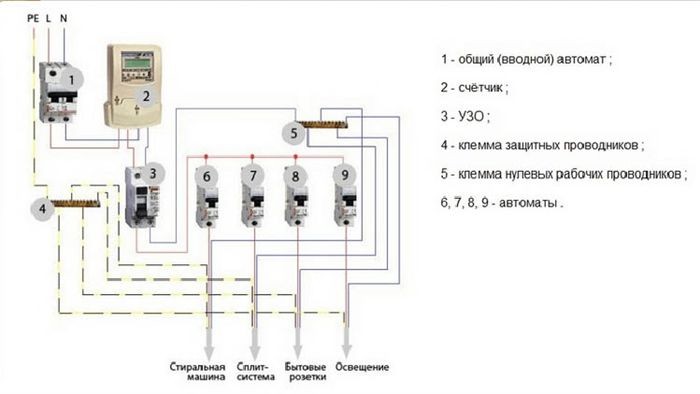

Quando si installa un nuovo cablaggio, anche il quadro elettrico viene modificato. Attualmente, in ogni zona della rete elettrica domestica è installata una protezione e la rete è suddivisa in zone:
- relè di tensione;
- interruttore automatico (per proteggere l'utente dai cortocircuiti);
- dispositivo di protezione dalle scintille UZIS;
- interruttore differenziale o RCD (dispositivi che monitorano le condizioni di isolamento della linea e disattivano la tensione quando la resistenza dell'isolamento cambia).
Molti apparecchi elettrici non tollerano bene gli sbalzi di tensione e anche quelli di lieve entità possono causare danni significativi sotto forma di bruciature di elettrodomestici. Per combattere questo fenomeno distruttivo, sono stati sviluppati dispositivi di monitoraggio della tensione. Quando si modificano i parametri, il relè di tensione spegne le utenze, proteggendone così la funzionalità. In base ai parametri di tensione impostati, il relè misura costantemente la tensione esterna della rete. Se si verifica una deviazione (di solito il valore predefinito è impostato su 170 Volt di soglia inferiore e 250 Volt di soglia superiore), l'intera rete viene scollegata dopo il LV. Dopo alcuni minuti, il dispositivo monitora nuovamente i parametri di tensione e, se tutto è in ordine, effettua un collegamento. Pertanto, il dispositivo aiuta a evitare guasti elettrici e incendi spontanei. Per un appartamento di città, un relè con una potenza di commutazione di 40 Ampere – PH40 – è abbastanza adatto.
Se improvvisamente si verifica un cortocircuito nella rete domestica (collegamento accidentale di un conduttore di fase e uno di neutro), la corrente nel conduttore aumenta di centinaia di volte. In questo momento, il conduttore si riscalda fino a raggiungere uno stato di fusione, che nella maggior parte dei casi può portare all'incendio degli oggetti vicini e al danneggiamento dei dispositivi elettrici. Per evitare cortocircuiti nel circuito di alimentazione, vengono installati interruttori automatici che reagiscono a un improvviso sbalzo di corrente e interrompono il circuito con i loro contatti. Non è un dispositivo da trascurare quando si progetta un cablaggio elettrico moderno. Prima di acquistare una macchina di qualsiasi marca, è necessario leggere le recensioni sul produttore in questione. In questo caso, è necessario chiedere al venditore un certificato per il prodotto. Questo vi proteggerà dall'acquisto di prodotti contraffatti o di scarsa qualità.
È necessario accertare il carico prima di installare la macchina. In genere, le prese di corrente hanno un interruttore da 16-25 ampere, mentre per l'illuminazione sono sufficienti 6-10 ampere. Se si acquistano le macchine necessarie e si calcola con precisione la corrente di consumo nel gruppo di prese, si può risparmiare. In realtà, il costo delle macchine di produttori affidabili varia notevolmente a seconda del loro posizionamento.
Per monitorare lo stato di isolamento della rete e delle utenze, è indispensabile installare un interruttore differenziale o un difavtomat nel quadro di ciascuna delle zone controllate. Il principio di funzionamento di questi dispositivi si basa sul confronto di due correnti, in entrata e in uscita, in uno speciale trasformatore. Se la dispersione di corrente non avviene attraverso l'isolamento a terra, ma attraverso il corpo umano, quando tocca parti sotto tensione, l'interruttore differenziale interrompe la tensione, salvando la vita dell'utente. Per le stanze, di norma, si installa un RCD con un valore nominale di 30 mA (milliampere), mentre per i bagni o le stanze con elevata umidità si installano 10 mA. L'interruttore differenziale generale nel quadro, per l'intera casa o villetta, è impostato con un valore nominale da 100 a 300 mA.
Un dispositivo che monitora la qualità delle connessioni dei fili nelle scatole di derivazione e lo stato dei contatti nelle prese e nelle prolunghe, prevenendo il surriscaldamento nei punti di cattivo contatto e possibili incendi spontanei – UZIS. Il dispositivo di protezione dall'arco elettrico scollega il carico finché l'arco e il calore non danneggiano il cablaggio. Perché è necessario installare un dispositivo di protezione a ultrasuoni: né una macchina automatica, né un interruttore differenziale, tanto meno un relè di tensione, sono in grado di riconoscere i processi di arco e scintilla nei punti di scarso contatto. Ecco perché il cablaggio elettrico moderno in una casa in legno prevede l'installazione di una protezione contro le scintille. Anche in un appartamento o in una normale casa in muratura si può andare sul sicuro e installare questa opzione di protezione.
Non si può fare a meno della messa a terra
Un antiquato TA a due fili viene sostituito da un circuito di messa a terra quando si assembla un pannello per appartamenti. Nel nuovo sistema, grazie all'aggiunta di un conduttore PE per la messa a terra, tre conduttori: fase L, neutro N e messa a terra PE dovrebbero raggiungere l'utenza. Ogni dispositivo elettrico con un unico contatto PE deve essere messo a terra. Realizzare questo circuito a mano non è difficile se la messa a terra non è presente nella casa o nell'appartamento.
È inoltre fondamentale ricordare che è vietato produrre in appartamenti di vecchia costruzione. i.e., utilizzare uno zero N aggiuntivo come filo di messa a terra PE senza sostituire il cablaggio standard dell'abitazione. Questo perché il filo acquisisce un potenziale pericoloso in caso di incidente (rottura di un filo neutro sul pavimento sottostante) e gli oggetti collegati a tale conduttore possono subire scosse elettriche. In queste situazioni, è preferibile attendere tempi migliori e aggiornare la rete domestica prima di collegare il conduttore PE in qualsiasi punto.
| Componente | Descrizione |
| Interruttore automatico | Protegge i circuiti elettrici interrompendo l'alimentazione in caso di sovraccarico |
| Prese di corrente | Fornisce l'accesso all'alimentazione elettrica per i dispositivi |
| Interruttori della luce | Controllo della funzione di accensione e spegnimento degli apparecchi di illuminazione |
| Cablaggio | Trasporta la corrente elettrica in tutta la casa |
| Scatola di derivazione | Racchiude e protegge le connessioni di cablaggio |
| Sistema di messa a terra | Previene le scosse elettriche dirigendo l'elettricità in eccesso in modo sicuro verso il terreno |
| Presa GFCI | Interrompe l'alimentazione se rileva un guasto a terra, proteggendo dalle scosse elettriche |
| Guaina | Tubo di protezione per il cablaggio elettrico |
Per motivi di praticità, economia e sicurezza, il moderno cablaggio elettrico del vostro appartamento o della vostra casa privata deve essere installato correttamente. Oggi avete più opzioni che mai per assicurarvi che il vostro impianto elettrico soddisfi le vostre esigenze e sia conforme agli standard moderni, grazie ai progressi tecnologici.
Quando si progetta il cablaggio, assicurarsi di tenere conto delle esigenze elettriche presenti e future. Considerare i gadget e gli elettrodomestici utilizzati quotidianamente, oltre a eventuali aggiunte. È anche una buona idea utilizzare soluzioni ad alta efficienza energetica, come la tecnologia per case intelligenti e l'illuminazione a LED, che possono aiutarvi a consumare meno energia e a pagare meno le bollette.
Per garantire la sicurezza e l'affidabilità del cablaggio è necessaria un'installazione professionale. Il know-how per installare il sistema in modo corretto e conforme ai codici e alle normative regionali è posseduto da elettricisti autorizzati. Per garantire che il vostro impianto elettrico sia fatto per durare nel tempo, possono anche offrirvi una consulenza approfondita sui migliori materiali e metodi di installazione.
Il mantenimento di un cablaggio ottimale richiede aggiornamenti tempestivi e manutenzione ordinaria. Ispezioni regolari possono individuare eventuali problemi prima che diventino gravi, facendovi risparmiare denaro per le riparazioni e garantendo la sicurezza della vostra casa. Essere proattivi vi consentirà di beneficiare di un impianto elettrico contemporaneo, efficace e affidabile per molti anni a venire.
