Installazione corretta di un’area cieca su terreni argillosi e spianati con le proprie mani

Una delle cose più importanti a cui pensare quando si costruisce su terreni argillosi o friabili è installare correttamente un'area cieca. Si tratta dell'area in cemento o pavimentata che circonda le fondamenta di un edificio e che funge da barriera vitale per fermare i movimenti del terreno e le infiltrazioni d'acqua. Le case e gli altri edifici sono soggetti a problemi di fondazione e danni da umidità in assenza di un'area cieca ben costruita, soprattutto su terreni problematici come l'argilla.

Per le loro particolari caratteristiche, l'argilla e i terreni di riporto possono essere difficili da realizzare per creare un'area cieca di lunga durata. I terreni di riporto possono muoversi e spostarsi in risposta alle variazioni di temperatura e di umidità, mentre l'argilla tende a trattenere l'acqua e ad espandersi. Se l'installazione non viene eseguita correttamente, questo movimento può esercitare una pressione sull'area cieca e sulle fondamenta, causando crepe e altri tipi di danni.

Nonostante queste difficoltà, con la pianificazione e i metodi corretti, è perfettamente possibile installare un'area cieca affidabile su questi tipi di terreno. Impiegando un'adeguata

Quali sono i terreni detti di riporto???

Tra questi ci sono quelli vulnerabili al gelo. Il processo avviene in un terreno estremamente umido perché l'acqua si congela a temperature inferiori allo zero e si espande in un volume molto maggiore.

I MGP comprendono tutte le varietà di argille con una struttura multiporosa in grado di trattenere l'umidità nella loro composizione. Si distinguono in base al grado di sollevamento, che indica l'alterazione del volume del terreno che si verifica quando l'umidità si congela completamente.

Questo indicatore è calcolato dividendo la differenza tra l'altezza del suolo allo stato non congelato e dopo il congelamento totale per l'altezza dello stato non congelato: E è uguale a (H – h) / h.

• E – grado di ondeggiamento;
• N è la dimensione dello strato a temperature negative nel periodo più freddo di cinque giorni per l'area di sviluppo;
• h – altezza del suolo a temperature dell'aria superiori allo zero.

Terreni con E>0.01, o il cui volume aumenta di 1 cm al congelamento di 1 m, sono classificati come suoli di sprofondamento.

I fattori principali che influenzano gli indicatori standard delle forze PGM sono i seguenti:

• Composizione del suolo e sue caratteristiche fisiche e meccaniche;
• ambiente e condizioni climatiche di congelamento del terreno;
• opzione strutturale dell'area cieca;
• Forze di sollevamento alla base dell'area cieca.

Le forze del MGP agiscono sull'area cieca in due direzioni diverse:

1. Forza di galleggiamento verticale sotto la base della struttura.
2. L'ondeggiamento tangenziale è la forza di galleggiamento del PGM sulle pareti laterali della struttura.

Che cos'è il terreno argilloso?

Rispetto alla sabbia o al limo, l'argilla ha una maggiore concentrazione di particelle fini. Questo terreno è estremamente denso e impedisce il deflusso dell'acqua e la crescita dell'apparato radicale. Un terreno del genere si applica probabilmente all'argilla, se non si riesce a romperla con le mani.

Attributo di Glin:

• plasticità, con l'aumento del volume e dei valori delle inclusioni granulari, questo indicatore diminuisce;
• basso coefficiente di filtrazione;
• scarsa permeabilità all'acqua; con l'aumento del volume e delle dimensioni delle inclusioni granulari, la permeabilità all'acqua aumenta;
• La tendenza alla cicatrizzazione cresce con l'aumento del contenuto di argilla, che può mantenere fino al 60% di acqua, aumentando così il grado di abissalità;
• Al tatto è oleoso, ha un odore specifico, si arrotola facilmente nel cilindro;
• struttura altamente porosa;
• soggetto a sedimenti prolungati per diverse stagioni, più la porosità è significativa, più il sedimento procede a lungo;
• Gamma di capacità portante da 1 a 6 kg/cm2.

Senza fare un'analisi di laboratorio, la quantità di argilla utilizzata durante la costruzione di aree cieche può essere determinata autonomamente. Per ottenere questo risultato è necessario arrotolare la terra in una palla dopo aver usato un laccio emostatico.

La palla non si spacca quasi mai quando viene compressa, ma l'argilla diventa più spessa quanto più sottile è la corda. Un terreno limoso si riconosce da una palla con piccole crepe e da una corda spessa almeno un centimetro. Sabbia e terriccio sabbioso non sono favorevoli a tali manipolazioni.

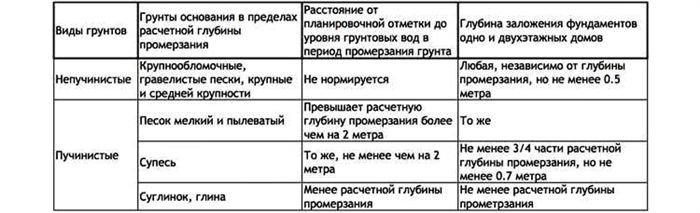

Quando sono considerati emissari e quando no??

Il livello dell'acqua di falda, la sua composizione e la sua struttura porosa influenzano il grado di ondulazione del terreno. Sono costituiti da sabbie fini con frazioni polverose, argilla e terriccio. La ghiaia e la sabbia a grana grossa non si sollevano perché l'acqua può facilmente percolare attraverso di esse fino agli strati inferiori.

A causa dell'effetto capillare, l'acqua di falda nell'argilla sale attraverso strati molto più alti del livello della falda e vi viene trattenuta come in una spugna. L'acqua viene sollevata sulla superficie del terreno grazie all'effetto di bagnatura.

I terreni grossolani non hanno questo effetto; l'acqua è possibile solo in corrispondenza della falda freatica. Di conseguenza, è possibile garantire che una miscela di ghiaia e sabbia grossa contenente argilla non si sollevi.

Nello stesso momento in cui il bordo dello strato ghiacciato scende verso lo strato umido a una velocità dettata dalle condizioni atmosferiche, il terreno inizia a ghiacciare dall'alto. Grazie alla sua struttura, l'acqua sposta il liquido non congelante negli strati inferiori quando congela e si trasforma da liquido a solido.

Per questo motivo, anche il modo in cui l'acqua spremuta dall'alto filtra attraverso gli strati del terreno influisce sul grado di ondeggiamento del suolo.

Per installare correttamente un'area cieca su questi tipi di terreno, è necessario essere consapevoli delle particolari difficoltà che presentano i terreni argillosi e i terreni di riporto. Se non gestiti correttamente, l'espansione e la contrazione dell'argilla e l'ondeggiamento del terreno possono causare danni alle fondazioni a causa delle variazioni del contenuto di umidità. Assicuratevi di utilizzare gli strumenti e i metodi adeguati, come una base ben compattata, un drenaggio adeguato e un riempimento flessibile dei giunti, per salvaguardare la vostra fondazione dai movimenti del terreno e dall'infiltrazione dell'acqua, al fine di creare efficacemente un'area cieca. Organizzando e realizzando con cura questo progetto, è possibile proteggere le fondamenta della casa e portarlo a termine con successo.

Requisiti dei materiali per la realizzazione di una struttura

Se il livello delle acque sotterranee nell'area in cui si trova l'area cieca della casa non raggiunge il suo livello durante il periodo più freddo di cinque giorni, il terreno argilloso in quell'area non si solleva. Le specifiche dei materiali necessari per la costruzione di un'area cieca per terreni di riporto e argillosi sono determinate da questo fattore. La mappa tecnologica per la costruzione dell'area cieca e la GOST stabiliscono questi requisiti.

Sui terreni in pendenza è preferibile un'area cieca monolitica in calcestruzzo per creare un'area cieca di lunga durata; sui terreni non in pendenza lo strato superiore può essere pavimentato con piastrelle o pietre da pavimentazione dotate di impermeabilizzazione per proteggere gli strati interni dall'umidità atmosferica.

Requisiti dei materiali GOST per le aree cieche su terreni in pendenza e non in pendenza:

Tipo di materiali da costruzione	Numero GOST per terreni di riporto	Numero GOST per i terreni non soggetti a sedimenti
Calcestruzzo	7473-2010
Piastrelle per marciapiedi o pietre per pavimentazione	17608-91
cordolo in calcestruzzo	6665-91
Acciaio per armatura, 10 mm	5781-82
Pietra frantumata, 40 mm	8267-93	8267-93
Sabbia	8736-93	8736-93
Tavole bordate, grado 4, spessore 25 mm	8486-86
Pellicola rinforzata PDV	10354-82
Chiodi da costruzione	4028-63

Norme per le dimensioni

Il calcestruzzo monolitico è la soluzione per aree cieche più diffusa e affidabile per i terreni PGM. A seconda del terreno, le normative vigenti specificano due dimensioni di larghezza standard per la struttura:

• su argilla non spianata da 0.70 m;
• su terreni in pendenza a partire da 1 m.

I requisiti di larghezza più elevati sono applicati ai terreni con cedimenti:

• per il primo tipo di cedimento – oltre l'1.5 m;
• per il secondo tipo di cedimento – oltre 2 m.

L'area cieca è 0.45 metri di larghezza in entrambi gli scenari rispetto ai seni di scavo.

L'angolo di pendenza dell'area cieca è normalizzato all'interno di un intervallo compreso tra l'1 e il 10%; tuttavia, l'angolo minimo per il terreno di riporto è del 5.0%. In questo caso, il bordo inferiore dell'area cieca deve trovarsi a 50 mm dal livello del suolo ("0").

La torta giusta

Attualmente esistono numerose soluzioni costruttive consolidate per le aree cieche, sia su terreni non soggetti a cedimenti che su terreni soggetti a cedimenti.

Per stabilire un modello appropriato di area cieca su terreni in movimento, sono necessari i seguenti passi:

1. Effettuare una sostituzione degli strati di MPG con uno non torbido.
2. Escludere l'argilla dalla trincea in modo che non trattenga l'acqua nella torta.
3. Allargare le frazioni di sabbia con l'aggiunta di uno strato di pietrisco in modo che non ci sia ristagno di umidità e che questa, senza indugiare, penetri negli strati inferiori.
4. Eseguire un sistema di drenaggio degli strati interrati per eliminare l'umidità dalla torta.
5. Eseguire una protezione termica in modo che, a temperature minime dell'aria atmosferica, il ghiaccio non raggiunga l'abisso del terreno.

La torta ideale per i vari tipi di terreno:

Spessore del terreno non polveroso da 450 a 700 cm	Spessore dell'argilla da 200 a 400 cm
Impermeabilizzazione	Impermeabilizzazione
Sabbia, strato 0.15 m	Sabbia, strato 0.15 m
Schiuma o polistirene espanso estruso
Geotessile per terreni torbosi	Asfalto o lastre di pavimentazione, strato 0.10 m
Ghiaia, frazione 30 mm, strato 0.10 m
Sabbia, strato 0.15 m
Calcestruzzo armato, strato 0.12 m

Che tipo di area cieca è meglio costruire?

È consentito l'uso di una varietà di calcestruzzo per asfaltare le argille, anche se la ricerca empirica indica che le tende monolitiche in calcestruzzo funzionano in modo ottimale su terreni che si sollevano.

Per quanto riguarda l'altezza degli strati di materiale da costruzione utilizzati per la realizzazione della torta, devono essere rispettati i seguenti requisiti:

• sabbia fino a 150 mm;
• pietrisco fino a 100 cm;
• calcestruzzo fino a 120 mm;
• cemento armato fino a 100 mm;
• copertura in asfalto fino a 50 mm.

Tecnologia di creazione

Preparano l'area, rimuovono i detriti, gli alberi, i cespugli e il terreno vegetale prima della posa e disegnano un piano per il futuro scavo dell'area cieca.

Punti ciechi nell'algoritmo di esecuzione su terreni in pendenza:

1. Selezionare il terreno lungo l'intero perimetro della base del manufatto, per una larghezza di almeno 1 m e per una profondità di 0.45 m con una pendenza minima fino al 5%.
2. Compattano accuratamente l'argilla alla base della torta.
3. Posare l'impermeabilizzazione.
4. Sabbia con compattazione, lo spessore risultante del cuscino di sabbia deve essere almeno 0.150 m.
5. Il materiale termoisolante, ad esempio il penoplex, viene posato in modo estremamente compatto.
6. I geotessili vengono posati.
7. Montare un tubo di drenaggio su geotessili dai bordi della produzione, con drenaggio dell'acqua in un sistema di drenaggio comune nel sito adiacente.
8. Posizionare del pietrisco sopra il drenaggio e nello spazio tra questo e l'isolamento.
9. Avvolgere il tubo di drenaggio in geotessile insieme a pietrisco, posizionando prima il bordo in posizione orizzontale sull'isolamento e poi coprendolo con l'altro bordo.
10. Ricoprire tutti gli strati con sabbia grossolana in uno strato di 0.300 m, livellare e compattare gli strati con un tamper.
11. Si realizzano casseforme con l'installazione di tavole trasversali ogni 2 m e negli angoli per i giunti di dilatazione.
12. Installazione della struttura di rinforzo.
13. Il calcestruzzo viene gettato in uno strato fino a 0.100 m.
14. Le prese d'acqua piovana sono installate sotto il drenaggio con accesso alla rete fognaria.

Caratteristiche della posa in opera per terreni argillosi e non spianati

La tecnologia è più semplice per questi terreni. L'argilla sotto la torta viene compattata, viene applicata l'impermeabilizzazione e viene rivestito uno strato di sabbia di 150 mm di spessore. Grazie all'installazione di cordoli perimetrali, non sono necessarie casseforme.

Dopo aver aggiunto altra sabbia e rincalzato lo spazio interno, lo strato finale dell'area cieca viene costruito con lastre di pavimentazione o un altro tipo di materiale.

Sfumature della disposizione delle strutture isolate e non isolate

Al di sotto dell'area cieca deve essere presente uno strato di isolamento termico che la protegga dagli effetti dell'MPG. Un isolamento termico realizzato a regola d'arte può aumentare la durata della struttura protettiva e della costruzione della casa nel suo complesso, riducendo la profondità del congelamento del terreno.

Con l'ausilio di questo isolamento, il "galleggiante" effetto che la struttura subisce durante la primavera e l'inverno "sbrinamento-gelo" ciclo può essere eliminato.

Seguire queste procedure quando si applica la schiuma poliuretanica alle aree cieche come isolante termico:

• lo strato di isolamento termico deve essere installato più vicino al bordo del terreno con uno strato fino a 100 mm;
• uno strato di isolamento termico deve coprire l'area direttamente sotto la zona cieca con uno zoccolo;
• Si isola l'area del terreno a una distanza compresa tra 1 e 1.5 a 2.5 m dalle pareti dell'oggetto, che viene scelto rispettivamente dalla profondità della fondazione.

Principali errori e come evitarli

Anche se può sembrare semplice, la costruzione di un'area cieca è ritenuta una struttura ingegneristica complessa, soprattutto nelle aree in cui il fenomeno PGM è prevalente. Se la tecnologia viene implementata in modo errato, non solo distruggerà rapidamente l'area cieca, ma anche la base di fondazione, che non sarà in grado di svolgere le sue funzioni protettive.

Per evitare che si verifichino errori gravi durante la costruzione, i committenti che intendono riempire un'area cieca per la prima volta devono esaminare gli errori principali commessi durante la costruzione di questa struttura.

Errori tipici commessi durante l'installazione di aree cieche su terreni PGM:

1. Non vengono rispettate le dimensioni della struttura stabilite da SNiP e GOST.
2. Non è stata mantenuta la pendenza minima dell'1-10% dell'area cieca.
3. Non ci sono vaschette di drenaggio lungo il perimetro della struttura.
4. Violazione delle norme sulla produzione di opere in calcestruzzo e una miscela di calcestruzzo fatta in modo errato, mescolando prima tutti i componenti secchi, nel rapporto indicato nella mappa tecnologica, ma aggiungendo solo acqua. Mescolare l'impasto secco in un mixer per almeno 2 minuti e, dopo aver aggiunto gradualmente l'acqua, per altri 2 minuti.
5. Non sono stati realizzati giunti di dilatazione durante la posa in opera delle casseforme.
6. Il calcestruzzo non è stato compattato utilizzando una piastra vibrante.
7. I lavori di impermeabilizzazione e di protezione termica non sono stati completati.

Questa sezione contiene molte informazioni pertinenti e utili per la progettazione dell'area cieca.

Video sull'argomento dell'articolo

Costruire un'area cieca con le mani su terreni di riporto – nel video:

Passo	Descrizione
1. Preparare l'area	Rimuovere eventuali piante e detriti e livellare il terreno intorno alle fondamenta.
2. Scavare una trincea	Scavare una trincea intorno alla fondazione, profonda circa 6-8 pollici e larga 24-36 pollici.
3. Stendere un tessuto geotessile	Posizionare un tessuto geotessile sul fondo della trincea per evitare che il terreno si mescoli.
4. Aggiungere una base di ghiaia	Riempire la trincea con uno strato di ghiaia di 4-6 pollici per il drenaggio.
5. Compattare la ghiaia	Compattare lo strato di ghiaia per creare una base solida.
6

La longevità e la stabilità della vostra casa dipendono dalla corretta installazione di un'area cieca su terreni argillosi e di riporto. Le precauzioni prescritte consentono di evitare lo spostamento del terreno e i danni causati dall'acqua alle fondamenta, che possono comportare costose riparazioni.

Il successo richiede un'attenta pianificazione. Iniziare con uno scavo completo e utilizzare pietrisco o ghiaia per creare un solido strato di base. In questo modo si allontana l'acqua dalla fondazione e si ottiene un buon drenaggio. Assicurarsi che lo strato di calcestruzzo sia adeguatamente rinforzato per resistere ai movimenti del terreno causati dallo smottamento al momento dell'aggiunta.

Non dimenticate di inclinare l'area cieca in modo che l'acqua sia diretta lontano dalla casa. Questo piccolo aggiustamento ha un grande impatto sull'evitare che l'acqua si raccolga vicino alle fondamenta. Per evitare che l'acqua si infiltri e causi danni, è necessario sigillare i giunti e le fessure.

L'installazione di una zona oscurante su terreni argillosi e friabili può essere un progetto fai-da-te gestibile con un'attenta pianificazione e cura dei dettagli. T
