Parametri standardizzati e opzioni di lunghezza dell’armatura più diffuse

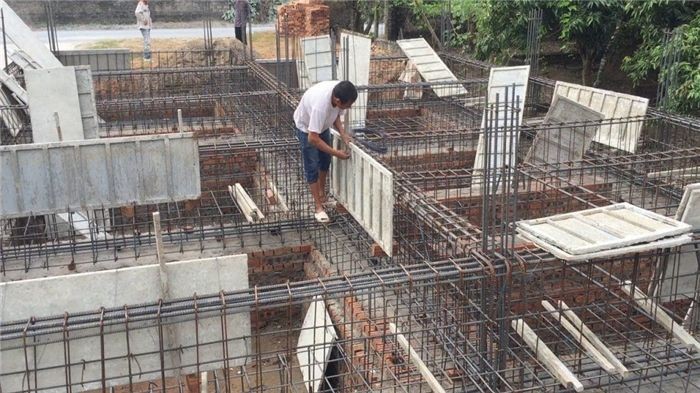

Senza armatura, la costruzione di strutture in cemento armato è incompleta. Garantisce lo sviluppo di un'intelaiatura robusta che esalta l'elasticità del calcestruzzo. I costruttori devono stabilire la quantità di materiale di partenza, compresa l'armatura, da inserire in un progetto. La lunghezza dell'asta influisce sulla quantità di materiale consumato. Quali sono le lunghezze standard, quali sono i tipi di armatura disponibili e come capire quanti tondini sono necessari per una fondazione?

Tipi di armatura in tondino e loro caratteristiche

Esistono diversi tipi di armatura in tondino a seconda del materiale utilizzato per la realizzazione dei componenti. Sono disponibili sia l'acciaio che il composito. In base alla composizione della lega, alla destinazione d'uso e alla tecnologia di produzione, l'armatura in acciaio si divide in tre categorie:

• Laminato a caldo – utilizzato per prodotti ordinari, materiali precompressi e strutture in cemento armato (GOST 5781-82);
• Termomeccanico – le barre prodotte sono caratterizzate da un elevato indice di resistenza e vengono utilizzate nelle strutture in cemento armato (GOST 10884-94);
• Barre saldabili – adatte a strutture e prodotti in cemento armato (GOST 52544-2006).

GOST 31938-2006, il tipo composito, è separato in due sottotipi:

• Plastica AKS – realizzata con un composto di roving di vetro ottenuto dalla polimerizzazione di resina epossidica
• Batteria basalto-plastica – per la produzione si utilizzano polimeri a base di basalto.

Il mercato sta assistendo a un declino nell'uso di materiali plastici a base di basalto. I prodotti in vetro realizzati in plastica polimerica sono più popolari tra i clienti.

A differenza dei componenti in fibra di vetro, l'armatura in acciaio è soggetta a corrosione, che ne riduce la vita utile. Inoltre, a causa del suo peso maggiore, i clienti preferiscono rifiutarlo.

Il costo dei prodotti in fibra di vetro è quasi uguale a quello dei prodotti in acciaio. Sono leggeri e comodi da trasportare.

Questi raccordi non reagiscono con acidi, sale marino o alcali per formare composti corrosivi. Tuttavia, questi componenti non si piegano, quindi la saldatura non è necessaria durante l'installazione.

Sebbene i tipi di acciaio siano più robusti, consentono all'asta di piegarsi, il che facilita la disposizione di una fondazione a nastro.

Le seguenti variabili influenzano la dimensione dell'armatura:

• Norme standardizzate approvate a livello statale;
• I desideri del cliente;
• Decisione del produttore;
• Dimensioni generalmente accettate di altri prodotti utilizzati nella costruzione.

Gli standard statali vengono presi in considerazione quando si producono materiali compositi o armature primarie in acciaio. Consentono di commettere errori diversi nella creazione di parti separate.

Lunghezza delle barre di armatura – tutte le opzioni possibili regolate da GOST

Sul mercato, le lunghezze di 12 m sono più tipiche. Tuttavia, è possibile ordinare barre più lunghe, fino a 26 metri di lunghezza. La lunghezza dell'armatura oscilla entro certi limiti in relazione alla GOST stabilita.

GOST 5781

Viene indicato il valore nominale di 6-12 mm. Le deviazioni relative alla consegna di prodotti in lotti sono consentite dalle norme. Si riconoscono tre varietà:

• Le barre dell'intero lotto hanno una lunghezza misurata;
• Il lotto misurato contiene segmenti non misurati;
• Lotto con lunghezza non misurata.

La lunghezza dell'armatura in tondino, che è inclusa nel segmento 6-12 mm, è pari a una cifra specifica se il lotto è misurato. La lunghezza viene scelta dal produttore o dal cliente.

Questo è il modo in cui i raccordi vengono consegnati al cliente.

La loro lunghezza è di almeno 2 m quando sono presenti segmenti non misurati (opzione 2). La quantità totale di segmenti non misurati non supera il 15% della massa totale del lotto.

I lotti non misurati si distinguono per la presenza di armature lunghe da tre a sei metri. Il totale delle aste è pari o inferiore al 7%.

La norma non preclude la fornitura di barre di lunghezza compresa tra 5 e 25 metri nei casi in cui il fornitore e il cliente abbiano precedentemente concordato le dimensioni del prodotto. Le deviazioni dimensionali massime consentite da GOST per il taglio delle barre sono le seguenti:

• Aste fino a 6 m – deviazione con precisione normale +50 mm, e con precisione aumentata +25 mm;
• Aste di lunghezza superiore a 6 metri – la lunghezza delle aste con precisione normale si discosta dalla norma di 70 mm, e con precisione aumentata di 35 mm verso l'alto.

L'accuratezza aumenta quando il cliente richiede che il prodotto sia prodotto alla lunghezza specificata.

GOST 10884

La produzione di aste con un diametro minimo di 10 mm è regolata dallo standard. L'armatura in tondini ha una lunghezza che varia da 5.Da 3 a 13.5 metri. Le norme consentono di produrre prodotti fino a 26 metri di lunghezza, a condizione che il cliente accetti i termini di consegna.

Classe "C" L'armatura saldabile è disponibile anche in varie lunghezze. Secondo le normative, i lotti possono contenere pezzi di lunghezze diverse:

• Le barre non misurate nelle forniture misurate sono prodotte con una lunghezza superiore a 2 m e in una quantità pari al 15% della massa totale del lotto;
• Lotti non misurati in cui le aste corrispondono a una lunghezza di 6-12 m, ma è possibile avere segmenti di 3-6 m in una percentuale non superiore al 7% del peso totale del lotto.

Le deviazioni normali e di maggiore precisione dai valori standard sono ciò che definisce GOST. Gli errori corrispondono ai valori della norma GOST 5781 precedentemente menzionata.

GOST 52544-2006

La lunghezza dei raccordi dello standard varia da 6 a 12 metri. I due tipi di lotti prodotti sono i seguenti:

• Misure – aste standard lunghe 6-12 m, la cui lunghezza viene concordata con il cliente;
• Non misurata – la lunghezza delle barre è selezionata dal produttore nell'intervallo di 6-12 m, la presenza di barre accorciate di 3-6 m è consentita in una quantità non superiore al 7% della massa totale della partita.

L'errore di deviazione dalle dimensioni standard non può superare i 100 mm.

GOST 31938

L'armatura di tipo polimerico è disponibile in lunghezze che variano da 0 a 12 mm.da 5 a 12 metri. Per le dimensioni dei lotti, questa è la misura tipica. È stato approvato l'uso di un valore di 0.5 m passo dimensionale nella produzione di barre con lunghezze diverse. Altre varianti la cui lunghezza supera il valore specificato non sono escluse dalla norma.

Variazioni consentite nella lunghezza dell'asta di misura:

• 0.5-6 m – 25 mm nella direzione maggiore;
• 6-12 m – 35 mm in più;
• Più di 12 m – l'errore è di +50 mm.

I produttori offrono la consegna in rotoli perché il tipo di plastica è spesso utilizzato nella costruzione di oggetti di grandi dimensioni in condizioni difficili.

Raccordi misura 12

L'armatura 12 è una scelta popolare per le strutture edilizie in cemento armato. Il suo diametro è di 12 mm.

Diametri potenziali dell'armatura in fibra di vetro

Per la sua realizzazione vengono utilizzate diverse leghe di acciaio. Quando si lavora un telaio di quattro aste, il diametro di questo tipo soddisfa le specifiche minime per la costruzione di edifici su una fondazione a strisce.

Cruciale! Quando si costruisce una fondazione, il requisito più importante è la posa di un'armatura lungo un lato più lungo di tre metri. Il diametro minimo delle barre deve essere di 12 mm o superiore.

In base alle loro qualità meccaniche, i prodotti laminati si dividono nelle seguenti classi:

• A1 Profilo liscio – ha una buona plasticità, che è necessaria per l'allungamento, fornendo l'allungamento;
• A2 con un disegno a forma di falce: grazie al disegno, la resistenza aumenta;
• Profilo periodico A3 – la sezione trasversale è angolata rispetto all'asse della frusta, facilitando la saldabilità delle parti.

L'armatura A3 è ampiamente utilizzata. Un metro di profilo pesa 0.888 kg, con un diametro di 12 mm. 1.131 cm è l'area della sezione trasversale.

È necessario calcolare la lunghezza in metri lineari per determinare la quantità di armatura. Tuttavia, il materiale viene fornito a peso sul mercato. Per determinare il volume necessario, è necessario considerare che un metro pesa 0.888 kg.

Successivamente, sono stati aggiunti 1126 m di armatura (12 mm di diametro) in 1 t. È possibile utilizzare tabelle specifiche realizzate tenendo conto del peso di un metro di prodotto laminato per varie parti per altri diametri.

Per garantire l'integrità strutturale e l'efficienza del progetto nella costruzione e nella ristrutturazione, è essenziale comprendere le opzioni di lunghezza del rinforzo comunemente utilizzate e i parametri standard. I parametri standardizzati offrono un quadro coerente per il raggiungimento degli obiettivi di qualità e sicurezza nei vari progetti. Nel frattempo, conoscendo le opzioni comuni per la lunghezza dell'armatura, i costruttori possono scegliere i materiali migliori per soddisfare le diverse esigenze di costruzione, massimizzando sia le prestazioni che l'economia. Queste informazioni migliorano la robustezza e la durata delle strutture in costruzione, oltre a semplificare le fasi di progettazione ed esecuzione.

Ma l'appartenenza a una classe diversa potrebbe causare un errore.
