Istruzioni passo-passo per installare una fondazione a pali con le proprie mani + tecnologia per legare i pali con un grigliato

Qualsiasi progetto edilizio deve avere fondamenta solide per essere stabile e duraturo. La fondazione a pali è una tecnica innovativa che sta diventando sempre più apprezzata per la sua efficacia e semplicità di installazione. Le fondazioni a vite su pali sono adatte a diversi tipi di terreno e possono essere installate rapidamente, a differenza delle fondazioni tradizionali in calcestruzzo, che richiedono lunghi scavi e tempi di maturazione.

La preparazione del sito è la prima fase del processo. Prima di installare la fondazione, assicurarsi che il terreno sia in piano e privo di detriti. Per ottenere una base stabile e un posizionamento preciso dei pali, questa fase è fondamentale.

I pali vengono poi posizionati. I pali in acciaio con lame elicoidali che vengono avvitati nel terreno per mezzo di macchinari specializzati costituiscono le fondazioni a vite su palo. Questa tecnica riduce il disturbo del suolo e non richiede grandi macchinari, il che la rende perfetta per gli amanti del fai-da-te e per i progetti su piccola scala.

Il passo successivo è l'utilizzo di una griglia per legare insieme i pali una volta che sono saldamente in posizione. Il grigliato è una struttura composta da travi o travetti che poggia sui pali e serve a distribuire equamente il peso sulla fondazione. Garantisce la stabilità dell'intera struttura e offre un supporto strutturale.

Le travi o i travetti devono essere posizionati sulla sommità dei pali e fissati in posizione prima di installare il grigliato. I requisiti specifici del progetto, come la capacità portante e le condizioni ambientali, determinano la scelta dei materiali per il grigliato.

Infine, è fondamentale verificare ed effettuare le necessarie regolazioni di allineamento e livellamento dopo l'installazione del grigliato. In questo modo si garantisce che la fondazione sia livellata e predisposta per sostenere la struttura sovrastante. Affinché l'edificio duri a lungo e per evitare problemi strutturali, è essenziale un corretto allineamento.

In sintesi, la fondazione a vite su pali combina la semplicità di installazione con prestazioni affidabili, fornendo un sostituto utile ed efficace alle tecniche convenzionali. Gli amanti del fai-da-te possono installare con successo una fondazione su pali con grigliato e gettare solide fondamenta per i loro progetti edilizi seguendo queste istruzioni dettagliate.

Tipi di fondazioni su pali

La classificazione delle fondazioni su pali include numerose posizioni.

Le seguenti qualità le contraddistinguono:

• Metodo di azione (appeso e su pali).
• Tipo di canna (monolitica e a guscio)
• Materiale (legno, metallo, cemento armato)
• Metodo a immersione (drive-in, bored-in o screw-in).

Le opzioni più popolari nella costruzione di abitazioni private sono i sistemi di palificazione e di trivellazione, che consentono di lavorare in aree densamente popolate senza mettere in pericolo le strutture vicine.

Tipi di pali

Esistono due tipi principali di pali a vite:

Il design della punta li distingue l'uno dall'altro. Si tratta di un componente cruciale che sopporta la maggior parte del peso durante l'immersione.

Il comportamento del palo in presenza di un ostacolo naturale o artificiale diverso da uno spesso strato di terreno dipende dalla qualità della punta. In questo senso, le punte saldate sono meno resilienti; spesso si deformano e si rompono quando entrano in contatto con frammenti di roccia.

Grazie alla sua maggiore resistenza, la punta fusa può superare gli ostacoli e distruggerli mantenendo la funzionalità del palo.

Esistono variazioni anche per quanto riguarda la quantità di lame.

Esistono pali a vite:

• Lama singola.
• Multi-lama.

Quando un palo a lama singola ruota attorno a un asse verticale, la sua singola lama a forma di spirale produce un movimento traslazionale. Sono destinati a essere installati in terreni per lo più omogenei, morbidi e privi di inclusioni rocciose o dense.

Questi tipi di pali hanno una capacità portante inferiore rispetto ai campioni multilama, che hanno una connessione molto più forte con il terreno e sono molto più stabili. È possibile ridurre il diametro della canna in presenza di più unità di supporto, il che facilita l'installazione e garantisce l'integrità strutturale.

Sono le più adatte per lavorare in zone di permafrost, su terreni densi o con molte inclusioni artificiali quando sono complete di punta fusa.

La classificazione dei pali si basa sul tipo di rivestimento protettivo utilizzato: non zincato e zincato. Poiché lo strato di vernice applicato per conferire maggiore solidità ai prodotti si stacca al momento dell'avvitamento, questi ultimi non sono essenzialmente protetti dagli effetti dell'umidità del terreno.

Inoltre, è quasi impossibile prevedere o identificare in anticipo se un palo a vite sarà vulnerabile alla corrosione elettrochimica o agli effetti delle correnti vaganti.

Quali sono i più adatti per l'edilizia privata?

Per la scelta di una particolare marca e dimensione di tronchi, si prendono in considerazione innanzitutto il tipo e le proprietà del suolo.

Scegliere il diametro del tronco dopo aver deciso la varietà migliore (lama singola o multipla, lunghezza e tipo di punta). Sulla base della capacità portante del supporto, si esegue il calcolo.

I tronchi di diametro relativamente piccolo sono tipicamente utilizzati per le abitazioni private.

I diametri grandi non vengono praticamente mai utilizzati nella costruzione di abitazioni private perché richiedono molto lavoro per l'immersione.

Per quali terreni sono adatti??

La profondità a cui vengono infissi i pali a vite elimina la possibilità di gelo causato dai carichi verticali. Rimangono solo gli influssi laterali che, a causa della loro ridotta area di contatto, non sono in grado di influenzare in modo significativo i supporti.

Pertanto, è consuetudine prendere in considerazione esclusivamente le qualità meccaniche per determinare l'idoneità di un terreno.

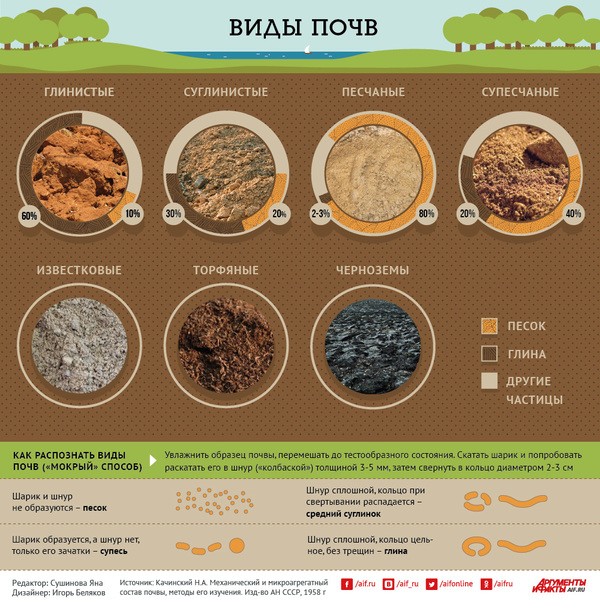

I tipi di terreno più adatti sono i seguenti (elencati in ordine decrescente di idoneità)::

• Sabbioso.
• Terriccio sabbioso.
• Terreni argillosi.
• Argilloso.

I terreni rocciosi e clastici sono del tutto inadeguati. Inoltre, i tipi biogenici – terreni sciolti o torbiere – non dovrebbero essere utilizzati.

Nelle aree che si allagano frequentemente e che subiscono significative variazioni stagionali dei livelli delle acque sotterranee, è necessario usare cautela.

È essenziale effettuare una perforazione di prova e aumentare la profondità di immersione al massimo quando si costruisce in queste aree.

Schema generale per l'installazione di una fondazione a vite su palo

Di seguito sono riportate le istruzioni passo-passo per installare i pali con le mani:

• Lavori preparatori. Marcatura del sito, controllo del parallelismo delle linee e del rispetto degli angoli retti.
• Immersione dei pozzetti d'angolo.
• Installazione dei sostegni intermedi.
• Taglio dei tronchi. La superficie dei sostegni deve formare un piano orizzontale piatto.
• Cementazione delle cavità interne dei pali per aumentarne la resistenza.
• Installazione delle teste. Vengono installati all'estremità superiore, saldati e servono come punti di fissaggio per il grigliato. Tutte le aree situate in prossimità di saldature o con rivestimento protettivo danneggiato vengono immediatamente ritoccate.

Si consiglia di iniziare a segnare in corrispondenza degli assi delle pareti piuttosto che dei confini perimetrali della casa. Invece di pendere dalle teste, le pareti dovrebbero stare in piedi su di esse.

Come calcolare la quantità di materiale?

Per calcolare il numero di sostegni si utilizzano due metodi:

• Lungo le linee di maggior carico.
• In base alla capacità portante del palo.

Il conteggio dei pali lungo ogni linea delle pareti portanti esterne e interne costituisce la prima fase. Quanto più pesante è la casa, tanto più vicini devono essere i sostegni; la distanza tra loro non dovrebbe essere superiore a due o tre metri.

La verifica del numero di sostegni ottenuto è il secondo passo. il peso complessivo dell'intera casa e i carichi aggiuntivi stimati (peso della neve, dei pavimenti, delle persone, dei mobili, degli elettrodomestici, ecc.). d.) deve essere divisa per il carico massimo di ogni palo.

Il calcolo è accurato se la cifra finale è inferiore a quella individuata nella fase iniziale. Il numero di pali lungo le linee di carico deve essere aumentato se la seconda fase mostra un valore più alto.

L'utilizzo di un calcolatore online, che completerà il calcolo da solo, lo renderà più semplice. Per ricevere una risposta, è sufficiente inserire i parametri nei campi richiesti.

Come segnare correttamente i punti di installazione?

Per eseguire questa procedura è necessario disporre di una planimetria del primo piano dell'abitazione. Per prima cosa, si segna l'intersezione dei muri portanti interni ed esterni e i punti d'angolo. Successivamente, tutti i pali rimanenti vengono distanziati equamente lungo ogni linea.

Prevedere supporti intermedi per sostenere le travi del solaio in presenza di spazi vuoti significativi.

Come determinare la profondità di immersione?

La profondità di immersione dei sostegni può essere accertata solo analizzando la composizione del terreno. La profondità di congelamento del terreno è un'altra considerazione cruciale; i pali non dovrebbero essere interrati oltre questo punto, in particolare per le strutture vitali (residenziali).

La profondità minima di immersione è assunta pari a 1.5 m per gli edifici e le strutture ausiliarie (gazebo, recinzioni, capannoni, ecc.).) che vengono eretti su terreni idonei.

La profondità di immersione consigliata per gli edifici residenziali deve corrispondere all'altezza della casa. In realtà, la percentuale è spesso inferiore, soprattutto a causa dell'analfabetismo o del desiderio di ridurre i tempi di lavoro dei costruttori.

È importante comprendere il valore massimo della resistenza del terreno quando si effettua un'immersione e rimanere entro i limiti consentiti dal costruttore. In caso contrario, c'è la possibilità che il foro tecnologico collassi prima di raggiungere la profondità necessaria, nel qual caso il palo diventerà disfunzionale e dovrà essere sostituito.

Immersione dei pali nel terreno

Per l'infissione dei pali esistono due metodi:

• Immersione manuale.
• Metodo meccanico.

Solo i pali relativamente sottili e le strutture ausiliarie non critiche in costruzione possono essere installati manualmente. Per gli edifici residenziali sono necessarie attrezzature edili. Innanzitutto perché un palo di 108 mm di diametro non può essere correttamente avvitato a mano.

I pali cedono troppo frequentemente e il contrario è intollerabile, poiché si perde la forza di collegamento. Inoltre, l'inclinazione verticale consentita della canna è di soli 2°, che non può essere realizzata manualmente.

Utilizzando l'approccio meccanico, è possibile garantire un'immersione eccellente preservando la verticale e una forza specifica. Per gli edifici residenziali è consentito solo l'approccio meccanico, nonostante la pubblicità diffusa suggerisca che con la forza muscolare si può agire in qualsiasi circostanza.

Questo dà la possibilità ai costruttori inesperti di violare diverse normative quando iniziano ad agire in modo indipendente e si ritrovano con una fondazione mobile e instabile. Nell'applicazione pratica, un miniescavatore viene generalmente utilizzato con un passo a cerniera installato.

Può immergere tronchi fino a 159 mm di diametro a una profondità di 12 m, che di solito è sufficiente per una costruzione individuale.

Come allineare orizzontalmente

I pali a vite devono essere livellati orizzontalmente. A tal fine, una livella laser da costruzione viene posizionata all'altezza appropriata sopra la superficie del terreno (è necessario un modello in grado di tracciare un piano orizzontale).

Ogni tronco viene tagliato in corrispondenza del segno che è disponibile. Nel caso in cui uno di essi sia eccessivamente breve, si effettuano i primi ampliamenti.

Per aumentare la lunghezza mancante, si salda un altro tubo alla sezione della canna che è stata tagliata (si rimuove un foro tecnologico), e poi si esegue la rifinitura al livello generale.

Subito dopo il taglio, il metallo esposto, comprese le saldature, deve essere verniciato con una vernice polimerica protettiva. È essenziale utilizzare mastice bituminoso o scegliere varietà impermeabili all'umidità.

Versamento del calcestruzzo

Il calcestruzzo viene versato negli spazi interni dei pali. Questo riduce la possibilità di corrosione all'interno della canna e aumenta notevolmente la rigidità meccanica del tubo.

Il calcestruzzo triplica la capacità portante del pozzo e fornisce il margine di resistenza necessario alla fondazione per far fronte agli imprevisti. Per il getto si utilizzano calcestruzzi densi (M200 e superiori). Il riempimento viene effettuato a un livello marginalmente inferiore all'altezza di taglio.

Dopo il riempimento, viene versata una miscela di sabbia e cemento asciutta sulla sommità del pozzo, poiché il calcestruzzo nel pozzo si abbassa di alcuni centimetri durante le prime ore. Prima di essere installata, la testa assorbirà le particelle d'acqua che sono state forzate fuori durante il cedimento e creerà un tappo che sigilla la canna.

Reggiatura per grigliati

Il grigliato è una cintura di cinghie che unisce supporti separati per formare un'unica struttura. È necessario sostenere il peso delle pareti e degli altri componenti strutturali della casa, distribuendo il carico in modo uniforme su tutto il campo di pali.

Esistono diverse tecniche per installare un grigliato, a seconda del materiale di fabbricazione:

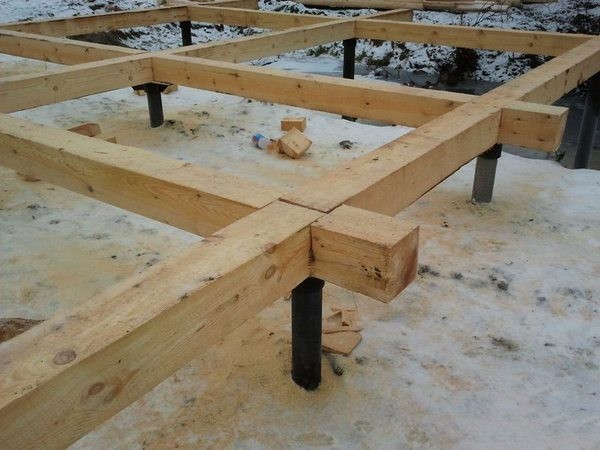

Legno

Si utilizza una trave di legno di almeno 150:150 mm di spessore. Un'alternativa è l'utilizzo di pacchi di tavole di 200 mm di larghezza e 50 mm di spessore, uniti a formare un unico pacco di 150 x 200 mm. Si utilizza legname secco di grado 1 o 2 del massimo calibro.

Sulla superficie del legno viene applicata una composizione antisettica e ignifuga (al momento, un'impregnazione serve a entrambi gli scopi). Le travi sono collegate solo sopra la testa del palo e solo a metà dell'albero.

I giunti situati all'interno della campata sono vietati. In ogni caso, tra il metallo e il legno è presente un doppio strato di materiale impermeabilizzante per tetti. Durante l'installazione, il palo viene posizionato con precisione lungo l'asse longitudinale della trave.

Il metallo

Vengono utilizzate numerose varietà di metallo laminato:

• Canale.
• Trave a I.
• Tubo rettangolare.

I tappi sono facoltativi quando si utilizza un canale, mentre sono necessari quando si utilizza un tubo o una trave a I. Quando si versa il calcestruzzo in un canale, nel tubo vengono inseriti componenti specifici incorporati.

L'impermeabilizzazione tra i tappi e la reggetta può essere fatta senza, ma viene comunque utilizzata tra il metallo e la parete. Le parti sono unite tra loro mediante saldatura, mentre per il rinforzo sono necessari dei bulloni.

Man mano che la griglia metallica si rafforza, emerge un componente metallico sostanziale dell'edificio che deve essere mantenuto verniciandolo regolarmente con composti protettivi.

Calcestruzzo armato

Sebbene richieda più lavoro e tempo per la sua realizzazione, questa opzione di grigliatura è la più affidabile e duratura perché non si corrode né si deteriora. Per realizzare la cassaforma è necessario montare le teste.

Dopo aver inserito la gabbia di armatura, il calcestruzzo viene gettato all'interno.

Per evitare perdite di umidità, all'interno della cassaforma viene applicato uno strato di feltro per tetti o di polietilene. In alcuni casi, la gabbia di rinforzo viene saldata direttamente ai tronchi, versando la griglia sotto il livello delle teste. Di solito, questa operazione viene eseguita a livello del suolo, a un'altezza adeguata.

In queste situazioni, la rifilatura orizzontale viene effettuata dopo l'indurimento del calcestruzzo per 28 giorni e i tronchi vengono poi riempiti.

Come realizzare una falsa base

Una falsa base ha lo scopo di tenere lontani gli animali e gli uccelli dallo spazio del campo di pali sotto la casa, così come il vento, l'umidità e la copertura di neve durante l'inverno. Una base di questo tipo è realizzata con diversi materiali.

La scelta più economica ed esteticamente gradevole è quella di una striscia intorno al bordo esterno del pannello ondulato. Viene fissato in alto a un'unica tavola di legno che è stata posizionata lungo tutto il perimetro del grigliato.

Per evitare il contatto con il terreno, la parte inferiore è fissata a una trave di legno posizionata su mattoni, blocchi di cemento, ecc. sta.

Per drenare l'acqua piovana, lungo il bordo inferiore si devono collocare dei canali di scolo in calcestruzzo, mentre lungo il bordo superiore si devono collocare dei canali di scolo in plastica.

Video utile

Questo video illustra la tecnologia utilizzata per l'installazione delle fondazioni a vite su pali:

Quando si costruisce su un terreno morbido o instabile, l'installazione di una fondazione a pali può essere una soluzione praticabile. Con questa tecnica, i pali vengono conficcati nel terreno per fornire una base solida alla struttura sovrastante. Per iniziare, è necessario valutare lo stato del terreno e capire quanti pali costruire e dove metterli.

Dopo aver segnato le posizioni, i pali a vite vengono installati utilizzando attrezzature specializzate per infilarli nel terreno. Rispetto alle tecniche di fondazione convenzionali, questo processo è relativamente rapido e causa il minor numero di disagi. Ogni palo viene avvitato a una profondità sufficiente a sostenere i carichi previsti per l'edificio.

Il passo successivo è quello di legare i pali con una griglia dopo averli posizionati. A seconda del progetto, può essere necessario utilizzare una serie di travi o una trave in cemento armato per collegare le teste dei pali. Per garantire la stabilità ed evitare assestamenti irregolari, il grigliato distribuisce uniformemente il carico su ogni palo.

È possibile ottenere una base solida e stabile per il progetto di costruzione utilizzando una fondazione a pali con una griglia ben progettata. Questa tecnica è particolarmente utile nei luoghi in cui le fondazioni tradizionali non sono adatte a causa dei movimenti del terreno. Fornisce un sostituto duraturo, economico ed efficace, resistente alle mutevoli condizioni ambientali.

Con l'aiuto della nostra guida di facile consultazione, installate una fondazione a vite su pali passo dopo passo. Imparare a piantare i pali nel terreno e a fissarli con strumenti e metodi semplici. Verrà inoltre illustrato come collegare i pali con un grigliato, elemento cruciale per la creazione di fondamenta solide per il vostro progetto edilizio. Sia che siate alle prime armi con i progetti fai-da-te o che vogliate rispolverare le vostre conoscenze edilizie, queste utili linee guida vi daranno la sicurezza necessaria per affrontare questa importante parte della costruzione e della ristrutturazione di una casa.
