Sottigliezze dell’installazione di nastri blindati sotto i solai e le travi

Per garantire la stabilità e la longevità di un edificio in fase di costruzione, è necessario installare nastri armati sotto i solai e le travi. Soprattutto nei luoghi vulnerabili all'attività sismica o ai grandi carichi, queste cinture in cemento armato sono essenziali per distribuire i carichi e prevenire i cedimenti strutturali. La longevità e la sicurezza della struttura possono essere notevolmente influenzate dalla comprensione delle sottigliezze legate alla loro installazione.

Le cinghie armate sono utilizzate come elemento di collegamento tra pareti e solai. Vengono anche chiamate travi ad anello o travi di collegamento. Riducono la possibilità di crepe e altri danni, aiutando a distribuire il peso in modo uniforme tra le pareti e le lastre e le travi. Negli edifici a più piani, dove i carichi sono elevati e qualsiasi debolezza può causare gravi problemi, questo rinforzo è particolarmente importante.

Per installare le cinture blindate è necessario seguire una serie di procedure cruciali, come l'esatta misurazione, il posizionamento delle barre di rinforzo e il cauto getto di calcestruzzo. Affinché la cintura sia efficace, ogni fase deve essere eseguita con precisione e meticolosità. Inoltre, per ottenere la resistenza e la stabilità appropriate, la scelta dei materiali e il rispetto delle norme edilizie sono fondamentali.

È molto utile per tutti coloro che lavorano nell'edilizia, professionisti o fai-da-te, avere una conoscenza approfondita di questi metodi di installazione. Le cinture blindate installate correttamente possono migliorare notevolmente l'integrità strutturale del progetto, offrendo tranquillità e garantendo la sicurezza degli occupanti. È possibile evitare le insidie più comuni e produrre un risultato costruttivo di alta qualità osservando attentamente queste sottigliezze.

Perché è necessario??

Uno dei componenti di sicurezza più importanti di qualsiasi progetto edilizio è la cintura armata. L'altezza dallo "0" il livello del terreno varia in base al numero di piani e alla scelta della distanza tra i piani da parte del costruttore. La resistenza e la durata del progetto di costruzione diminuiscono in assenza di tale struttura protettiva.

La cintura blindata inclusa nel progetto della casa ha le seguenti funzioni cruciali:

• formazione di una base rigorosamente orizzontale e piana per i solai e i mauerlat;
• distribuzione uniforme di tutti i tipi di carichi creati dal sistema di copertura, dai solai interpiano e dalle pareti più alte;
• protezione contro la deformazione del box e la fessurazione delle pareti;
• dispersione uniforme delle sollecitazioni che agiscono sulla superficie terminale delle pareti delle nuove strutture;
• creare un edificio stabile in zone con terreno in pendenza; mantenere l'unità della struttura della struttura, costruita in un luogo sismicamente attivo;
• proteggere la casa dal gelo.

Le pareti portanti della casa sono rivestite da una striscia chiusa di calcestruzzo monolitico o di mattoni che funge da struttura protettiva armata.

Le seguenti situazioni richiedono la realizzazione di questo tipo di protezione secondo le norme e i regolamenti urbanistici vigenti:

• quando viene utilizzata per la costruzione di pareti portanti di edifici realizzati con materiali edilizi porosi;
• peso eccessivo delle solette di interfaccia;
• vengono utilizzati materiali per la costruzione di blocchi di diversa resistenza;
• durante i lavori di costruzione in un'area sismicamente attiva o su terreni in movimento;
• è prevista l'installazione di un sistema di copertura a capriate con borchie e ancoraggi;
• le travi del pavimento sono posate in modo non uniforme, il che crea un carico puntuale sul debole materiale poroso della parete;
• il progetto prevede la realizzazione di una fondazione prefabbricata o poco profonda;
• la scatola della casa richiede una rigidità aggiuntiva;
• per oggetti che superano un piano.

È possibile farne a meno??

La scelta di realizzare queste protezioni è stata approvata durante la fase di sviluppo del progetto della casa. È accettabile rinunciare all'installazione della cintura armata se le sollecitazioni e le forze locali stimate della parete non provocano fratture.

È inoltre possibile rinunciare all'installazione di una protezione monolitica quando si costruiscono muri principali consistenti in mattoni o una fondazione destinata a scendere sotto il punto di congelamento della terra.

Quando si costruiscono strutture in tronchi e legno o pareti monolitiche, non è necessaria una cintura blindata.

Materiali per la costruzione

Vengono presi in considerazione i principali componenti utilizzati per la loro produzione:

• Calcestruzzo armato. Una struttura in cemento armato richiede la preparazione di una cassaforma in legno e di un telaio di armatura, che vengono collegati tra loro versando malta di calcestruzzo del grado di progettazione. È possibile aggiungere additivi per aumentare la resistenza e altre caratteristiche del calcestruzzo.
• Mattone rosso. Per il nastro protettivo in laterizio, tale casseratura non è necessaria, l'armatura è installata direttamente sul mattone, lo spessore della maglia è superiore a 5 mm. Questo design non può certo essere definito un monolite, ma le sue caratteristiche sono sufficienti a garantire l'affidabilità di piccoli oggetti a un piano.
• Blocchi a U. Recentemente, le cinture corazzate hanno iniziato a essere erette in modo abbastanza diffuso da blocchi a U per casseforme universali, che hanno una protezione termica aggiuntiva. L'uso di blocchi a U aumenta significativamente la velocità di creazione di una struttura protettiva, grazie alla facilità di installazione; inoltre, non è necessaria l'installazione preliminare di un cuscino di supporto e il peso ridotto delle strutture non richiede l'uso di attrezzature aggiuntive e meccanismi di sollevamento.

La prima opzione è la più pesante e affidabile; la seconda è la meno costosa; la terza è la più calda e costosa.

L'installazione di una cintura monolitica in cemento armato è l'opzione più comunemente scelta dai progettisti. Utilizzare calcestruzzo e armature che soddisfino i requisiti specifici per la sua applicazione:

1. Le miscele di calcestruzzo devono essere conformi alla documentazione di progetto per quanto riguarda le caratteristiche di resistenza, la resistenza al gelo, all'acqua e all'usura e la resistenza alla cavitazione, e le miscele devono essere selezionate in base ai requisiti di lavorabilità.
2. Il getto della struttura è consentito solo con calcestruzzo contrassegnato da un certificato di qualità, che deve indicare la marca, il produttore e le caratteristiche qualitative.
3. Non è consentito utilizzare per il getto del calcestruzzo calcestruzzo acquistato in lotti separati da fornitori diversi.
4. L'età di progetto del calcestruzzo deve essere di almeno 28 giorni.
5. Per le strutture in calcestruzzo armato con un'elevata percentuale di armatura
6. sopra 1.5%, vengono utilizzate soluzioni di calcestruzzo autocompattante.
7. Non è consentito posare la malta cementizia nella stagione fredda e a temperature superiori a +40 C.
8. L'aggiunta di additivi alla malta di calcestruzzo può essere effettuata solo in base al progetto e non deve causare la corrosione della struttura di armatura e delle parti incorporate.
9. Per la preparazione della malta cementizia non si possono utilizzare acque di fogna e paludose; il contenuto totale di sali dell'acqua in termini di Na+ e K+ non deve superare i 1500 mg/l.

Per ridurre la quantità di cemento è possibile utilizzare ghiaia o pietrisco di grandi dimensioni per preparare la soluzione, ma con limitazioni di volume:

• per la ghiaia, il contenuto di sabbia nell'impasto non supera il 45%, l'aggregato grosso il 55%;
• per il pietrisco il contenuto di sabbia nell'impasto non deve essere superiore al 50%, l'aggregato grosso al 50%.

Requisiti per il nastro armato

Tali strutture protettive sono soggette a normative diverse a seconda del luogo in cui si trova il soffitto.

1. Primo la cintura blindata viene versata insieme a una fondazione a strisce. Le dimensioni della sua larghezza non possono superare l'intervallo consentito 0.7-1.2 m, e l'altezza non è inferiore a 0.4 m. Si realizza sotto tutte le pareti portanti, sia interne che esterne, diventando così un elemento fondamentale che costituisce la resistenza dell'oggetto in costruzione.
2. Secondo cintura protettiva – plinto, installato sopra i blocchi di fondazione, con una larghezza e un'altezza di almeno 0.4 m. Il suo compito è quello di distribuire uniformemente i carichi emergenti sulle fondamenta delle costruzioni abitative. Se nella progettazione della casa manca la prima cintura, è assolutamente inutile implementare la seconda, non funzionerà. Solo il funzionamento congiunto di due cinture sopra e sotto garantisce la stabilità della casa, anche in zone sismiche e con terreni in movimento.
3. Terzo la cintura viene installata sotto i soffitti e la quarta sotto le travi del tetto per fissare la struttura del tetto con bulloni di ancoraggio. Pertanto, dovrà essere in grado di assorbire il carico totale del sistema di copertura e dovrà resistere ai carichi climatici derivanti dagli effetti del vento e della copertura nevosa.

Sotto le lastre

Come pannelli per solai in calcestruzzo con fori circolari longitudinali, tipicamente utilizzati come solette, con carico di progetto:

1. 900 kg/m2 – per l'edilizia residenziale;
2. fino a 2000 kg/m2 per gli edifici industriali e pubblici.

Per installare uno strato termo-protettivo, è necessario un nastro armato di larghezza pari a quella della struttura muraria, o leggermente inferiore, fino a 0.8, a seconda dello spessore della parete.

La sezione trasversale del telaio rinforzato deve avere una forma rettangolare con un'altezza pari a 1.5 volte la sua larghezza.

Per creare l'intelaiatura interna i materiali utilizzati sono limitati a quelli conformi alle norme GOST, con un diametro minimo di 8 mm e un passo di 400 mm per gli elementi trasversali e di 12 mm per gli elementi longitudinali con una lunghezza di 8 m. La struttura di rinforzo deve essere installata rigorosamente in orizzontale e in modo continuo.

L'armatura nel telaio è costituita da due file, ciascuna con due barre. Le barre orizzontali sono posizionate il più lontano possibile dagli angoli, con una sovrapposizione minima di 800 mm. Il filo di legatura viene utilizzato per collegare le barre. Viene piegato ad angolo. Il calcestruzzo deve essere versato nel telaio di rinforzo per una profondità minima di 5 cm su tutti i lati.

Gli isolanti rigidi o in lana minerale sono utilizzati per schermare dall'esterno la struttura rinforzata sotto i solai, per evitare che diventi un "ponte freddo" nella casa.In caso contrario, inizieranno a produrre muffa e condensa nello spazio.

Sotto le travi

Le parti per il fissaggio del Mauerlat devono essere incluse nella struttura di rinforzo protettiva lungo la trave del pavimento. Questo è il motivo per cui le borchie con D = 12 mm vengono realizzate anche in questo momento, quando si realizza una cintura di questo tipo. Devono essere rialzate rispetto alla cintura completata di almeno 40 mm. Le estremità delle barre vengono filettate e il Mauerlat viene forato con il passo appropriato. La cintura blindata è dotata di un'impermeabilizzazione installata sopra di essa.

Poi, i perni sporgenti vengono fissati con bulloni per fissare la struttura monolitica. Il Mauerlat viene posizionato lungo i fori corrispondenti. Solo in un secondo momento vengono fissati i puntoni, a quel punto si costruisce la restante struttura del tetto.

La malta di cemento con grado minimo M200 viene versata per evitare che la struttura crolli. La soluzione può essere preparata autonomamente nei seguenti rapporti: 1/3/5 per cemento, sabbia e pietrisco.

Poiché i monoliti armati sono più leggeri delle lastre in cemento armato, possono essere installati in spazi più piccoli. Le dimensioni suggerite per la struttura sono 200 mm per lo spessore e 250 mm per l'altezza.

Quantità di supporto

Quando si installa un soffitto su una struttura monolitica, la quantità di supporto fornita dalle lastre sulla cintura monolitica è un indicatore cruciale. La lastra inizierà ad agire come una leva se la profondità massima di appoggio viene aumentata e, in presenza di carichi pesanti, potrebbe anche verificarsi un piccolo innalzamento della parete sopra la lastra. Anche se un osservatore non sarà in grado di vedere questo processo, diventerà cruciale per mantenere l'integrità della scatola a casa.

Inoltre, i carichi aggiuntivi creati durante l'installazione di mobili, elettrodomestici e partizioni interne porteranno allo sviluppo di crepe nella struttura delle pareti.

Per questo motivo, il valore di supporto massimo del pavimento è strettamente standardizzato e non dovrebbe essere superato per alcuni tipi di installazione:

• per le travi in legno – 150 mm;
• cintura blindata in mattoni – 160 mm;
• cintura fatta di blocchi a U – 200 mm;
• cintura armata in calcestruzzo – 120 mm.

Sulla cintura blindata sono stati installati anche i controsoffitti a tasso minimo di appoggio:

• per travi in legno – 80 mm;
• cintura blindata in mattoni – 80 mm;
• nastro in blocchi a U – 100 mm;
• nastro armato per calcestruzzo – 65 mm.

Materiali di consumo e strumenti di styling

Prima di costruire una cintura blindata monolitica, il progettista deve calcolare con precisione il volume dei materiali di base e ausiliari in base all'elenco. L'elenco è composto dai seguenti elementi: i più frequenti sono:

• legname o compensato per casseforme;
• isolamento per la protezione termica all'esterno;
• Malta per calcestruzzo M250 o componenti per la sua autoproduzione;
• armatura e angolo in acciaio;
• filo per maglieria;
• impermeabilizzazione;
• schiuma di montaggio di alta qualità;
• elementi di fissaggio.

È necessario preparare il seguente set di strumenti e attrezzature in modo che il costruttore possa completare l'installazione tecnologica della cintura blindata:

1. Betoniera, se la miscela di calcestruzzo sarà preparata autonomamente.
2. Pompa per calcestruzzo e tubi per il getto meccanico del calcestruzzo.
3. Secchi per il getto manuale del calcestruzzo.
4. Gancio speciale per l'assemblaggio manuale della gabbia di armatura.
5. Smerigliatrice con attacchi per il taglio dei ferri d'armatura.
6. Strumenti da costruzione: angolo, righello, livella, filo a piombo, per monitorare e regolare la qualità del getto di una struttura monolitica.
7. Chiave a cricchetto per profili per l'assemblaggio di telai armati.
8. trapano, cacciavite.

Istruzioni passo-passo per la posa in opera

Prima di versare il nastro armato, è necessario eseguire tutti i preparativi necessari, tra cui l'impermeabilizzazione delle pareti, il taglio dell'armatura per il telaio e la preparazione del legname per la cassaforma.

Fasi chiave del diagramma di flusso della produzione di pavimenti con nastri di cemento armato:

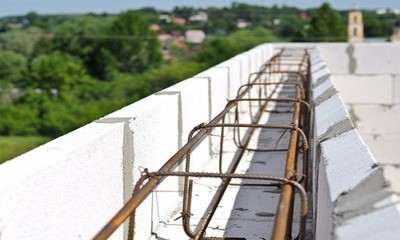

1. Assemblare la struttura della cassaforma con legname, con armature verticali e orizzontali in modo che la soluzione di calcestruzzo non si schiacci sulle pareti.
2. Le dimensioni della cassaforma in larghezza devono essere pari alla larghezza della struttura della parete meno lo spessore dello strato isolante, e in altezza – 400 mm. Il più delle volte si utilizzano pannelli di classe 3 con uno spessore di 20 mm come materiale da costruzione, fissando gli elementi tra loro con viti autofilettanti e rinforzando ulteriormente la struttura dopo 100 cm.
3. L'armatura viene tagliata in base alle dimensioni e alla quantità richieste.
4. Poi vengono posizionati su morsetti/linee lungo la lunghezza della cassaforma e legati con filo di ferro, formando uno strato basso.
5. Successivamente si procede alla posa di un'armatura trasversale e al fissaggio dello strato superiore.
6. Installare il telaio nella cassaforma con l'installazione di inserti in modo che la struttura non tocchi le pareti, con una rientranza di 50 mm.
7. Il telaio deve essere installato in posizione assolutamente orizzontale; il controllo viene effettuato con una livella da costruzione.
8. Bruciare una soluzione di calcestruzzo finita o prepararla autonomamente in cantiere.
9. Installare la pompa per calcestruzzo e allungare i tubi flessibili.
10. Riempire le casseforme in un unico appuntamento.
11. Si compromette il calcestruzzo e si rimuove l'aria perforando manualmente il suo spessore con l'armatura o utilizzando attrezzature a vibrazione.
12. Allineare lo strato esterno di calcestruzzo sotto il livello orizzontale e chiudere con polietilene.
13. La cassaforma viene rimossa con cura dopo almeno 5 giorni. Dopo di che è possibile posare le lastre del pavimento.
14. Fino al completo indurimento del calcestruzzo, questo viene inumidito con tempo caldo e secco, in modo che la massa monolitica non si fessuri.

Come metterlo correttamente?

Installazione della soletta monolitica in cemento armato Quando si movimentano carichi pesanti e ingombranti, solo il personale addestrato è autorizzato a manovrare un'autogru o un altro apparecchio di sollevamento, a condizione che vengano prese tutte le precauzioni di sicurezza.

È possibile installare le travi su una struttura protettiva monolitica da sola, ma richiede un'attenta applicazione della tecnologia utilizzata per l'installazione delle strutture in legno.

Piastre

La malta di cemento o gli inserti corazzati specializzati vengono utilizzati per murare i vuoti terminali delle lastre prima della loro installazione nella posizione prevista dal progetto.

In questo modo si rafforza la struttura nei punti in cui i carichi sono maggiori e più vulnerabili.

Utilizzando attrezzature di sollevamento specializzate, una squadra di installatori composta da un minimo di tre persone porta a termine il lavoro.

Le lastre devono essere imbragate e fissate al gancio da un unico installatore. Mentre si tiene d'occhio la posizione della soletta e si slacciano i dispositivi di fissaggio della gru, gli altri operai si trovano sul luogo di posa.

È sconsigliato girare i pavimenti dall'altra parte quando li si manipola, perché in questo modo non riescono a sostenere il peso per cui sono stati pensati.

Il design della parte inferiore, che impedisce le forze di trazione grazie all'utilizzo di un rinforzo, spiega questa caratteristica. Pertanto, quando la casa è in uso, una violazione dell'installazione comporterà fratture strutturali. Il fondo e la parte superiore si distinguono facilmente l'uno dall'altro perché il fondo è liscio e la parte superiore è ruvida.

L'installazione di solai in calcestruzzo richiede un ancoraggio adeguato. Per le abitazioni di altezza superiore a un piano e per le strutture costruite in regioni sismicamente attive, questo aspetto è particolarmente importante.

Esistono numerosi metodi per fissare i pannelli l'uno all'altro:

1. Con l'uso dell'armatura, quando è attaccata agli anelli di installazione, e il collegamento con le pareti portanti è realizzato con un'armatura a forma di "L".
2. Nel caso in cui non ci siano anelli di fissaggio, l'armatura viene saldata a una piastra, che viene posizionata nella giuntura tra lastre adiacenti, dopodiché i giunti vengono riempiti con malta di cemento.

Travi

Il materiale della parete deve essere preso in considerazione quando si installano i pavimenti in legno. Pertanto, per il calcestruzzo cellulare sotto una cintura armata è sufficiente una cassaforma con un'altezza di 250 mm e un telaio di base a maglia armata composto da A-III, riempito con malta per calcestruzzo M200.

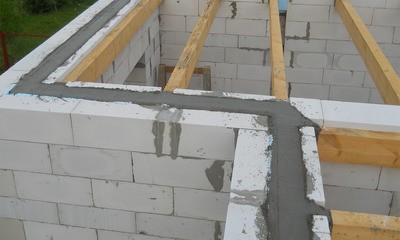

Dopo l'indurimento del nastro armato e la rimozione delle casseforme, si installano travi in legno, il cui spessore varia a seconda dello spessore della parete, ma non scende mai sotto i 150 mm né supera i 250 mm.

L'area minima di appoggio sulle pareti è di 80 mm e lo spazio per l'installazione delle travi è di 300-400 mm.

Le travi sono orlate nella parte inferiore con una tavola e l'isolamento è posizionato negli spazi tra le travi della tavola per evitare l'accumulo di umidità e vapore. Il progetto determina il design della torta, il tipo di isolamento, il suo spessore e la disposizione degli strati di difesa.

I materiali per la schermatura del calore appartengono al gruppo delle lane minerali, mentre il polistirene espanso non è consentito negli edifici residenziali a causa della sua infiammabilità e del rilascio di sostanze cancerogene potenzialmente letali. L'installazione di un pavimento in legno grezzo avviene dopo la posa degli strati termo-protettivi. A questo segue uno strato di finitura, come i pannelli OSB.

Questo progetto di pavimento ha una lunga durata, è caldo, insonorizzato ed estremamente resistente. Si installa rapidamente e non grava troppo sui muri. È inoltre semplice da smontare, aggiornare e riparare.

Insetti e difficoltà

Una cintura blindata installata in conformità alle specifiche e agli standard del progetto aumenta le caratteristiche di resistenza e di prestazione dell'oggetto, garantendone una lunga durata.

Le sfide maggiori per mettere in pratica una struttura protettiva di questo tipo si presentano durante i calcoli di progettazione, che sono piuttosto intricati e richiedono calcoli unici per determinare il volume dei materiali, le dimensioni e i parametri tecnici.

Si consiglia di affidare questa parte del lavoro ad esperti per garantire che l'intera documentazione del progetto sia completata rapidamente. Con il giusto progetto, è possibile costruire una cintura blindata da soli.

Gli errori tipici che i committenti commettono quando costruiscono una cintura di sicurezza per pavimenti sono i seguenti:

1. Durante l'installazione delle casseforme: legname selezionato in modo errato, non impermeabilizzato e non mantenuto a livello orizzontale.
2. Dopo il getto di calcestruzzo, l'armatura non è riempita di calcestruzzo, c'è un accesso d'aria agli elementi del telaio, che è irto di processi di corrosione.
3. Il calcestruzzo è stato versato in più fasi e da lotti diversi.
4. Violazione della composizione percentuale dei componenti del calcestruzzo.
5. Il calcestruzzo non è stato bagnato alle alte temperature dell'aria ambiente.

Aspetto	Descrizione
Scopo	Le cinghie corazzate forniscono ulteriore forza e stabilità per sostenere solai e travi, distribuendo i carichi in modo uniforme.
Materiale	Tipicamente realizzate in cemento armato, assicurano durata e resistenza alle sollecitazioni.
Installazione	Installata lungo il perimetro dell'edificio o sotto le pareti portanti, prima di posizionare i solai o le travi.
Armatura	Utilizza barre d'acciaio disposte a griglia all'interno del calcestruzzo per aumentare la resistenza.
Vantaggi	Previene le crepe, aumenta la resistenza sismica e garantisce la longevità della struttura.

È essenziale installare nastri blindati sotto i solai e le travi per aumentare la stabilità e la longevità di un edificio. Distribuendo equamente il carico, queste cinghie evitano le debolezze strutturali che potrebbero causare danni. Una cintura blindata assicura che l'intera struttura cooperi per sostenere il peso e resistere alle forze esterne, rafforzando i punti in cui le lastre e le travi incontrano le pareti.

Per una corretta installazione sono necessarie un'accurata preparazione e un'esecuzione precisa. Per non incorrere nei problemi più comuni, è indispensabile utilizzare materiali di alta qualità e attenersi alle migliori pratiche. Assicurarsi che le cinghie siano posizionate correttamente e fissate saldamente fa parte di questo processo. È fondamentale prestare molta attenzione ai dettagli durante questo processo, perché qualsiasi errore potrebbe mettere a rischio l'integrità dell'edificio.

L'integrazione delle cinture blindate con altri componenti strutturali è un'altra componente cruciale. Per garantire una funzionalità senza soluzione di continuità, è necessario coordinarsi con il progetto generale e il programma di costruzione. Lavorando insieme, ingegneri, architetti e costruttori possono ottenere i risultati migliori e garantire che le cinture blindate sostengano il carico previsto senza interferire con altre parti.

In definitiva, vale la pena di investire il tempo necessario per l'installazione di nastri armati sotto i solai e le travi. Prolunga la durata dell'edificio e ne migliora la sicurezza e la resilienza. I costruttori possono progettare strutture robuste e affidabili, che diano tranquillità a chi ci vive e lavora, comprendendo e mettendo in pratica queste sottigliezze.

È essenziale installare i nastri blindati sotto i solai e le travi per garantire la longevità e l'integrità strutturale di un edificio. Queste cinture di cemento armato distribuiscono uniformemente il peso, evitando assestamenti e fessurazioni. Per la buona riuscita dell'installazione sono necessari i materiali giusti, le misure esatte e un'attenta pianificazione. Potete rafforzare e stabilizzare il vostro progetto di costruzione e assicurarvi che duri a lungo prestando attenzione a questi piccoli dettagli.
