Una delle cose più importanti da fare quando si organizza un nuovo progetto di costruzione è capire di che tipo di fossa si ha bisogno. Anche se può sembrare semplice, questa scelta è fondamentale per la longevità e la stabilità della struttura. La resistenza delle fondamenta e la sicurezza generale del cantiere sono entrambe influenzate dal tipo di fossa.
Il tipo di fossa giusta dipende da una serie di variabili, tra cui il progetto dell'edificio, i livelli delle acque sotterranee e la composizione del terreno. Un complesso industriale o un edificio commerciale, ad esempio, richiedono considerazioni diverse rispetto a una casa residenziale. Per garantire che la fondazione sia stabile e sufficientemente forte da sostenere la struttura sovrastante, ogni situazione richiede una strategia diversa.
Ignorare questo elemento può comportare seri problemi in seguito, come possibili crolli e difetti strutturali. Determinare correttamente la fossa aiuta a prevenire costose riparazioni e rischi per la sicurezza. I costruttori possono garantire che i loro progetti siano fondati fin dall'inizio comprendendo l'importanza di questa fase.
| Aspetto | Importanza |
| Tipo di terreno | Conoscere il tipo di terreno aiuta a selezionare il giusto progetto di fossa per evitare crolli e garantire la stabilità. |
| Falda acquifera | Conoscere il livello della falda freatica aiuta a pianificare un drenaggio adeguato e a evitare problemi legati all'acqua. |
| Requisiti di carico | La determinazione dei requisiti di carico assicura che la fossa possa sostenere la struttura senza assestamenti o spostamenti. |
| Metodo di costruzione | Il tipo di fossa influisce sulla scelta del metodo di costruzione e dei materiali necessari per il progetto. |
| Costo Efficienza | La scelta del tipo di fossa giusto può far risparmiare sui costi, evitando un'eccessiva ingegnerizzazione e uno scavo non necessario. |
| Sicurezza | Una corretta progettazione della fossa riduce al minimo il rischio di incidenti e aumenta la sicurezza dei lavoratori e delle attrezzature. |
- Varietà di costruzione
- Sotto la fondazione
- Sotto l'acqua
- A seconda del tipo di terreno
- Metodi di sviluppo aperti e chiusi
- Utilizzato nei giacimenti di petrolio e gas
- Sequenza di selezione del tipo e della forma
- Video sull'argomento
- Determinare l'altezza di un punto utilizzando una livella
- Come non fare le basse maree? #Casa in cemento armato #costruzioni in campagna #case in cemento armato
- La preparazione della fossa per le fondamenta è pronta.Iscriviti per vedere tutte le fasi di costruzione👌
- PIT – cos'è? significato e descrizione
- scavo per un edificio a più piani / lavori di scavo
- Tipi di fosse in edilizia
- O&F. 2-3. FGZ. Recinzione della fossa. Parte 4
Varietà di costruzione
Parliamo dei vari tipi di fossa.
Sotto la fondazione
Si utilizzano diversi tipi di fosse a seconda del tipo di fondazione.

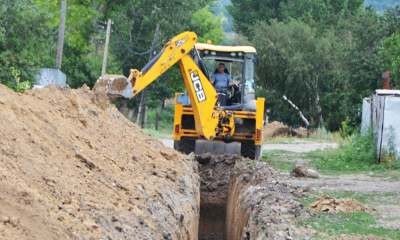

Le fondazioni a strisce vengono installate scavando trincee strette lungo tutto il perimetro dell'edificio proposto. Attraversano i punti in cui si trovano i muri interni e i tramezzi dell'edificio.
La loro larghezza deve essere compresa tra i 30 e i 40 cm rispetto alla larghezza della striscia di fondazione. Se la striscia di cemento ha una larghezza minima di 40 cm, la larghezza della fossa non può essere inferiore a 70-80 cm.
Le fosse rettangolari che corrispondono alle dimensioni e alla forma della futura struttura sono utilizzate per una fondazione in calcestruzzo poco profonda. Hanno pareti verticali. La tecnologia multistadio viene utilizzata se il progetto prevede di scavare le fondamenta per più di cinquanta centimetri.
Il terreno in questo caso si solleva a strati. Le pareti di una fossa di questo tipo sono a più livelli perché, dopo la rimozione di ogni strato, rimane un gradino di almeno 25 cm.
I pilastri portanti e le griglie che dividono il carico tra i pilastri sono installati in fosse per fondazioni colonnari.
Per realizzare questo tipo di struttura è necessario seguire i seguenti passaggi:
- Rimozione dello strato fertile.
- Marcature che definiscono la posizione della trincea e dei pilastri, che saranno installati in tutti gli angoli, nonché lungo tutta la lunghezza della fossa a una distanza di 1.6-2.3 metri.
- Scavare buche quadrate con lato di almeno 50 cm per l'installazione di pilastri di sostegno.
- Scavare una trincea lungo tutto il perimetro della struttura, larga circa un metro e profonda 30-40 cm, per installare una griglia.
- Se necessario, le pareti delle buche vengono rinforzate con pannelli di legno.
Sotto l'acqua
La forma di questo tipo è arbitraria e la considerazione principale è una collocazione di buon gusto nella proprietà.
Si divide in tre sezioni principali:
- costiere;
- bassa;
- fossa di svernamento (acqua profonda).
Ogni parte che segue è suddivisa in fasi.
Nella fossa possono essere presenti molti componenti. Tuttavia, quello più basso, destinato ai pesci che vanno in letargo, deve essere almeno 1.5 metri di profondità. Un rivestimento di sabbia ricopre il fondo. Successivamente, viene applicato uno strato di materiale impermeabilizzante o riempito con malta di cemento.
L'installazione di uno stampo prefabbricato in plastica sul fondo della fossa è un'opzione se lo stagno è piccolo.
A seconda del tipo di terreno
Se la fossa non è più profonda di un metro in un terreno sabbioso, può essere scavata con pareti verticali regolari.
Questo numero non deve essere superiore a 1.25 metri in terreni misti a sabbia e 1.Da 5 a 2 metri in terreni argillosi e limosi.
La buca può avere pareti piane naturali se è asciutta e se è stata scavata in un terreno poco umido.
I calcoli di stabilità del pendio sono necessari quando la profondità della fossa supera i 5 metri e c'è infiltrazione di acqua di falda, a seconda del tipo di terreno e delle dimensioni dell'oggetto. I dati relativi al grado di inclinazione si ricavano dalla tabella di calcolo se la profondità è inferiore a cinque metri.
| Tipo di terreno | La pendenza del pendio ad una profondità della fossa non superiore a 1.5, 3 e 5 m | ||
| 1.5 | 3 | 5 | |
| Ingombro | 1:0.67 | 1:1 | 1:1.25 |
| Sabbia e ghiaia | 1:0.5 | 1:1 | 1:1 |
| Misto | 1:0.25 | 1:0.67 | 1:0.85 |
| terriccio | 1:0 | 1:0.5 | 1:0.75 |
| argillosa | 1:0 | 1:0.25 | 1:0.5 |

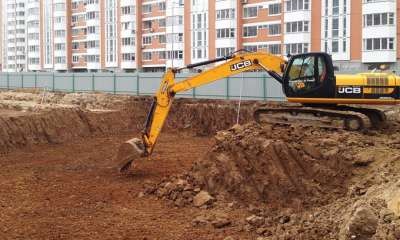

Le grandi fosse si sviluppano con gli escavatori, indipendentemente dal tipo di terreno. È richiesta una recinzione aggiuntiva per le fosse di sabbia e terra che presentano le seguenti caratteristiche:
- a livelli elevati di acque sotterranee;
- profondità superiore a 5 m;
- posizione vicina ad altri edifici;
- con un'ampia area di fondazione.
I seguenti sono separati in base alla destinazione d'uso: tipi di strutture di rinforzo delle pareti:
- Portatori.
- Recinzione.
- Anti-infiltrazione.
Le strutture di recinzione comunemente utilizzate sono:
- strutture in palancole,
- recinzioni fatte di pali, travi e pareti.
Per rinforzare le pareti delle fosse poco profonde (fino a 5 metri di profondità), si utilizzano scudi di legno e metallo. Quando si lavora con terreni instabili e in prossimità di altri cantieri, ferrovie e strade, si ricorre al rinforzo delle pareti del terreno con palancole.
Metodi di sviluppo aperti e chiusi
Una miniera è definita come un pozzo a cielo aperto. Quando i lavori di costruzione aperti non sono d'intralcio, un pozzo può essere sviluppato liberamente con il metodo aperto.
Tuttavia, ci sono casi in cui, ad esempio, un'autostrada o un altro oggetto significativo si trova sul terreno destinato allo sviluppo. Questo richiede lo sviluppo di una fossa chiusa.
Per la sua creazione vengono impiegate le seguenti tecniche di impatto meccanico:
- spingere attraverso,
- perforazione,
- punzonatura pneumatica,
- penetrazione dello scudo.
La perforazione è il processo di utilizzo di un martinetto per inserire nel terreno i materiali necessari, come tubi con punte coniche. Questa tecnica si applica a terreni facilmente comprimibili.
Applicare ulteriori effetti orizzontali e di vibrazione a terreni con caratteristiche di bassa compressibilità, come la sabbia. I punzoni pneumatici vengono utilizzati per aumentare l'impatto dei tubi con bordi di taglio di grande diametro su tali terreni.
Un potente getto d'acqua e una pompa vengono utilizzati per rimuovere i depositi di terreno dall'interno del tubo con un metodo idromeccanico. In questa installazione, il tubo superiore funge spesso da scudo per le reti più delicate e significative che si stanno posando.
Lo sviluppo dello scudo in un pozzo chiuso comporta il passaggio attraverso il tunnel indossando uno scudo protettivo. Il suo diametro corrisponde alle dimensioni necessarie per il futuro pozzo. I martinetti idraulici assicurano il movimento dello scudo.
Utilizzato nei giacimenti di petrolio e gas
La perforazione orizzontale direzionale, o HDD, è una tecnica comunemente utilizzata per l'installazione di reti e condutture nell'industria. La sua struttura è incentrata sulla perforazione di un pozzo orizzontale, seguita dallo scavo di una fossa di ricezione e di una fossa di partenza o di lavoro.
Il pozzo di finitura o di partenza deve avere uno spazio adeguato per contenere gli strumenti e le forniture necessarie. Sono essenziali anche strade di accesso comode.
Il diametro del foro pilota e il tipo di impianto di perforazione determinano le dimensioni del foro stesso. Il pozzo di ricezione misura 2 metri per 2, mentre il pozzo di lavoro è tipicamente più grande (3 metri per 2). Il foro di perforazione del pozzo orizzontale è situato a un'altezza pari a 0.5 metri sopra la base del foro di finitura.
Utilità del punto di partenza:
- posizionamento, ai fini della successiva installazione e smontaggio, delle attrezzature di perforazione;
- inserire direttamente l'impianto di perforazione nel foro per creare un pozzo pilota;
- preparazione del fluido di perforazione;
- sedimentazione del terreno.
Lo scopo della fossa di ricezione è quello di installare l'apparato di espansione del pozzo e di portare in superficie la sonda di lavoro e il tubo di rivestimento.
La scelta del tipo di foro appropriato per un progetto di costruzione è essenziale per garantire la sicurezza, l'affidabilità e l'efficacia dell'opera. La scelta del tipo di fossa appropriata soddisfa i requisiti specifici del suolo e dell'ambiente, gestisce efficacemente il drenaggio dell'acqua e aiuta a prevenire i problemi strutturali. Questa scelta influisce sulla longevità della fondazione e sul costo complessivo della costruzione, rendendola una fase cruciale nel completamento di qualsiasi progetto edilizio.
Sequenza di selezione del tipo e della forma
È fondamentale trovare il tipo di fossa adatto alla costruzione di una struttura specifica. In questo modo si garantisce il successo di tutti i prossimi progetti di costruzione.
Le fasi seguenti costituiscono l'algoritmo utilizzato per selezionare la varietà:
- Determinazione del tipo di terreno, del livello delle acque sotterranee, del punto di congelamento.
- Calcolo del coefficiente di allentamento e della morbidezza del terreno.
- Calcolo delle dimensioni e della profondità della fossa, in base all'area della fondazione, al numero di pareti portanti e di angoli, e alla presenza di scantinati nel futuro edificio.
- Stima del carico dell'edificio sulla fondazione.
- determinazione dell'opzione più economica per la fossa e la fondazione.
La ricerca si traduce nella scelta del tipo e della forma della fossa, che può essere:
- rettangolare con pareti verticali o piane;
- a forma di trapezio;
- con pareti a gradoni.
Una volta determinate le proprietà fondamentali del terreno, si utilizzano i documenti legali per determinare con precisione la profondità della buca, la pendenza delle pareti e la necessità o meno di compattare e rinforzare il fondo.
L'analisi del terreno determinerà anche la necessità di strutture aggiuntive per rinforzare le pareti della fossa e di sistemi di drenaggio per rimuovere l'umidità in eccesso.
In questa sezione sono riportate tutte le informazioni più significative e pratiche relative alla fossa di fondazione e alla sua evoluzione.
Il successo e la sicurezza di qualsiasi progetto dipendono in larga misura dalla scelta del tipo di fossa giusta per un impianto in costruzione. Attraverso una valutazione meticolosa del terreno, delle esigenze di carico e delle circostanze circostanti, è possibile selezionare il tipo di fossa ideale per sostenere la struttura in modo efficiente e scongiurare ulteriori problemi.
Oltre a garantire la stabilità dell'edificio, la scelta della fossa giusta può aiutare a risparmiare sulle spese. Un po' di tempo dedicato a questa prima fase può far risparmiare molto denaro in seguito, evitando cedimenti strutturali e la necessità di costose riparazioni.
Inoltre, una migliore pianificazione ed esecuzione è resa possibile dalla comprensione dei requisiti unici del cantiere. Di conseguenza, si riducono i ritardi nel processo di costruzione e il progetto viene completato in tempo.
In sintesi, la scelta del giusto tipo di fossa è un passo importante che migliorerà la qualità e la durata complessiva dell'impianto. Dimostra una dedizione all'efficacia, alla sicurezza e alla gestione oculata delle risorse.
