Tipi di riscontri per finestre di plastica, regole di installazione e sostituzione

Conoscere la funzione e le varietà dei riscontri per finestre è essenziale sia per l'installazione che per la sostituzione delle finestre in plastica. La sicurezza e il funzionamento delle finestre sono fortemente influenzati da queste parti, modeste ma cruciali. I riscontri sono dispositivi che assicurano che le finestre siano chiuse e bloccate correttamente, creando una barriera sicura contro le intemperie e i malintenzionati.

I riscontri per finestre in plastica sono disponibili in diverse forme e sono realizzati per adattarsi a particolari profili di finestre e sistemi di chiusura. Si tratta di sistemi di chiusura a più punti, riscontri incassati e riscontri montati in superficie. I riscontri montati in superficie sono più facilmente installabili e sostituibili perché sono visibili sul telaio della finestra. I riscontri incassati, invece, si trovano a filo del telaio per un look più sobrio.

L'allineamento e il posizionamento precisi sono necessari durante l'installazione dell'incontro per garantire un funzionamento perfetto e una tenuta efficiente. Oltre a migliorare la funzionalità della finestra, una corretta installazione ne allunga la durata e ne aumenta l'efficienza energetica. Di solito, si tratta di fissare i riscontri o altri meccanismi in punti specifici del telaio della finestra e di allinearli con gli elementi di chiusura corrispondenti sull'anta della finestra.

È fondamentale capire se i riscontri sono compatibili con il tipo di finestra di cui si dispone al momento della sostituzione. La sostituzione può essere necessaria a causa del deterioramento nel tempo o in caso di ammodernamento delle caratteristiche di sicurezza della finestra. Per mantenere l'integrità della sicurezza e della funzionalità della finestra è necessario che i nuovi riscontri si adattino esattamente al meccanismo di chiusura e alle specifiche del telaio esistenti.

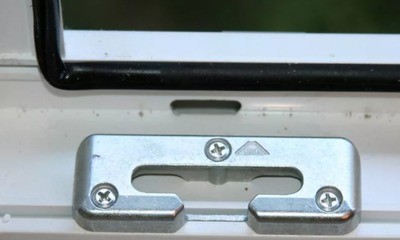

Che cos'è questo elemento?

Un elemento fondamentale della ferramenta in acciaio ad alta resistenza per le finestre in PVC è la contropiastra. posizionati esattamente in opposizione ai perni di chiusura su un montante verticale del telaio portante.

Principio di funzionamento di un elemento strutturale:

• In fase di chiusura dell'anta, quando la maniglia è in posizione orizzontale, il trunnion si trova sullo stesso piano della spalla della contropiastra.
• Quando si preme la maniglia e la si porta in posizione verticale, il trunnion si sposta, cadendo nella scanalatura della contropiastra.
• Con la corretta collocazione della controparte, il meccanismo di bloccaggio della ferramenta avviene premendo l'anta contro il telaio di supporto della finestra.

Due o più viti autofilettanti fissano i listelli di supporto all'imposta. mantenendo la sua posizione stazionaria, il che garantisce una maggiore resistenza all'effrazione della struttura circostante.

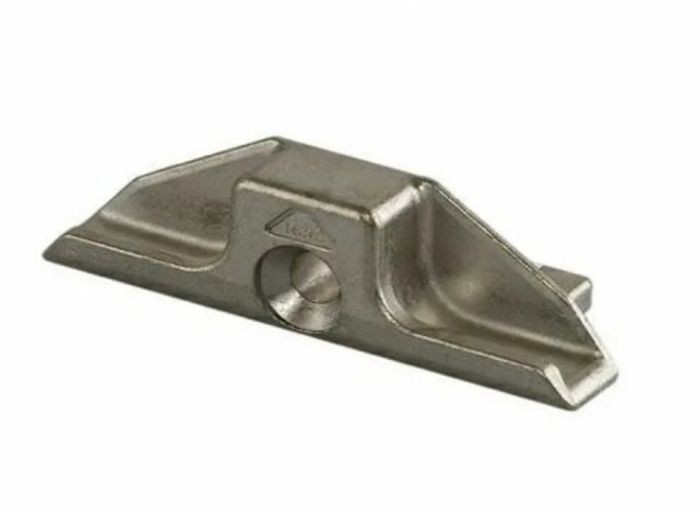

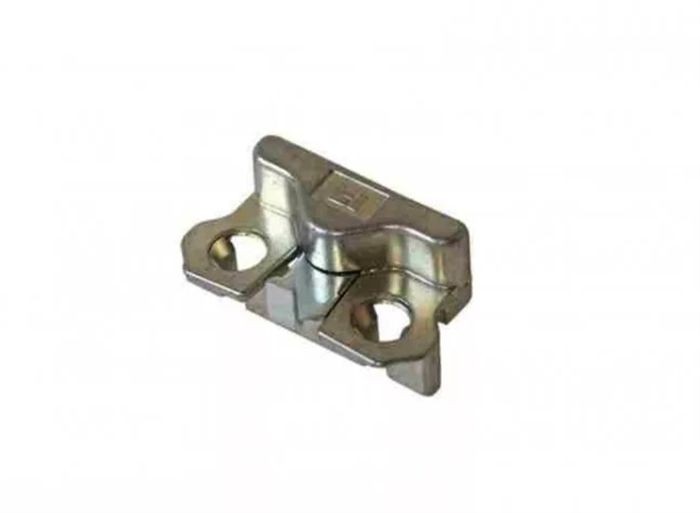

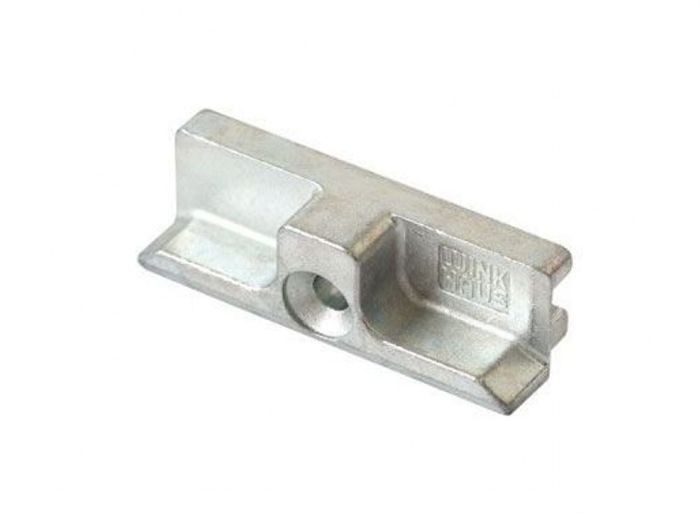

Tipi

Nella produzione di ferramenta per strutture di finestre vengono utilizzati diversi tipi di riscontro:

1. Anta e ribalta. È dotato di due tipi di scanalature per perni a fungo o cilindrici, che si inseriscono simultaneamente o alternativamente nelle curve dell'elemento, fornendo pressione e bloccaggio dell'anta.
2. Standard. Progettato per bloccare un'anta a battente convenzionale. È una struttura a forma di T con scanalature a specchio per il perno di rotazione. La posizione delle scanalature è determinata dalla corsa superiore o inferiore dell'elemento di chiusura.
3. Rinforzato. Si riferisce a strutture antieffrazione, caratterizzate dalla presenza di uno strato di metallo su ogni lato, che previene il rischio di installare una chiave master per l'apertura non autorizzata della finestra. Il fissaggio si effettua con almeno 3 viti autofilettanti.
4. Shtulpovaya (singolo o doppio). Ha un design speciale, progettato per l'installazione su una finestra senza montanti (a un'anta o a due ante). Garantisce l'incastro di ante adiacenti e le fissa anche al profilo inferiore del telaio della finestra.
5. Per la ventilazione a fessura. Realizzato sotto forma di parte a gradini, progettato per fissare l'anta in diverse posizioni, a seconda dell'intensità di ventilazione desiderata.

Nella scelta di una frontale si deve tenere conto dello spessore dell'elemento e delle misure della scanalatura. Se queste specifiche sono diverse dalle dimensioni dei perni di articolazione, è necessario scegliere un prodotto migliore per garantire un funzionamento confortevole ed efficace della finestra.

Conoscendo i diversi tipi di riscontri in plastica per finestre e le linee guida per la loro installazione e sostituzione, i proprietari di casa possono migliorare la funzionalità e la sicurezza della propria abitazione. Questa guida esamina le diverse opzioni di apriporta disponibili, compresi i modelli ad alta sicurezza e quelli standard, e fornisce consigli per l'installazione e importanti considerazioni sulla sostituzione. I proprietari di casa possono garantire che le loro finestre offrano una protezione affidabile e una facilità d'uso, oltre che un aspetto estetico, scegliendo il riscontro appropriato e attuando le corrette procedure di installazione.

Strumenti per l'installazione

L'installazione del riscontro può essere eseguita da voi, poiché tutti i padroni di casa dispongono degli strumenti e delle forniture di base necessarie per questo compito:

• Metro a nastro, righello, squadra da costruzione – per prendere le dimensioni.
• Matita o pennarello per la marcatura.
• Livella da costruzione per il corretto posizionamento del pezzo sull'imposta.
• Un set di viti autofilettanti, che nella maggior parte dei casi sono fornite con il riscontro.
• Trapano elettrico con punta sottile (lo spessore è di 1 ordine di grandezza inferiore al diametro dell'elemento di fissaggio).
• Cacciavite con un set di punte per il fissaggio delle viti.
• Cacciavite manuale per controllare la forza di serraggio.

Ogni utensile deve essere in buono stato di funzionamento, affilato, privo di polvere e regolato per un uso regolare.

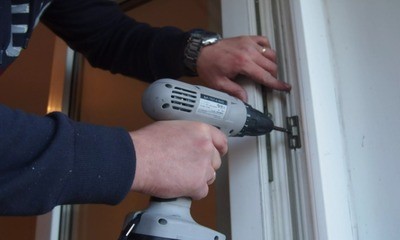

Istruzioni di installazione passo per passo

L'installazione dei riscontri per finestre in PVC è un processo ragionevolmente facile che richiede una marcatura precisa e il rispetto di alcuni dettagli. Il processo di installazione viene eseguito utilizzando l'algoritmo successivo:

• La striscia viene installata al termine dell'installazione della finestra e della ferramenta.
• Prima di fissare il pezzo, è necessario regolare i raccordi in modo che i perni assumano una posizione centrale, con la possibilità di fornire un gioco in entrambe le direzioni, lungo il profilo dell'anta.
• Dopo aver installato e regolato la ferramenta sull'anta, è necessario chiudere la finestra fino a quando il trunnion è allineato con l'imposta verticale del telaio.
• A seconda della direzione di movimento del trunnion durante la chiusura, a una distanza di circa 3 – 5 mm dal bordo superiore o inferiore, viene applicato un segno sul montante, che determina il bordo del futuro riscontro.
• La finestra si apre per consentire il libero accesso al montante; il maestro trasferisce la proiezione dei segni sulla sua parte terminale.
• La distanza dalla parte di contatto del telaio su cui è installata la guarnizione polimerica al bordo interno dell'asse è segnata sull'anta. La stessa distanza è segnata sull'imposta, a partire dal bordo.
• Sul profilo del telaio viene applicato un secondo segno, che determinerà la posizione del listello rispetto al bordo interno dell'elemento in PVC.
• Il listello viene unito alle parti corrispondenti con entrambi i rischi, dopodiché il maestro segna le posizioni di installazione delle viti, rigorosamente lungo i centri dei fori sul contro listello.
• In base alle marcature, vengono praticati nel profilo i fori per le viti autofilettanti.
• Dopo la foratura, il listello viene nuovamente applicato al profilo e fissato con viti utilizzando un cacciavite.
• Prima di serrare la ferramenta, è necessario fissare una livella alla piastra di riscontro per determinare la correttezza della sua posizione verticale sull'imposta.
• Dopo aver controllato il posizionamento della piastra di riscontro, è necessario fissarla stringendo ogni vite con un cacciavite.

Una volta fissata la striscia, è necessario esaminare il meccanismo di chiusura della struttura della finestra. La finestra può essere utilizzata normalmente se l'anta è saldamente in linea con i riscontri lungo tutto il perimetro. In caso contrario, non sono necessari ulteriori passaggi per riallineare le posizioni degli elementi.

Regole di regolazione

È necessario controllare la posizione dei riscontri se le ante sono installate in piano e la pressione è applicata intorno all'intera porzione di apertura della finestra, ma l'aria dall'esterno continua a entrare nella stanza. È possibile che i componenti si siano allentati o che l'installazione li abbia fatti spostare in posizione.

Per regolare questi componenti della ferramenta, è necessario eseguire le operazioni elencate di seguito:

1. La distanza tra il trunnion e il bordo della controstruttura quando la maniglia della finestra è in posizione orizzontale non deve essere superiore a 5 mm. Se la distanza non viene mantenuta, è necessario regolare ogni perno ruotando la vite alla sua estremità.
2. Nel caso in cui le capacità tecnologiche della finestra non permettano di regolare il trunnion, poiché il gioco quando si gira la vite è troppo piccolo, è necessario reinstallare il frontale con l'installazione di nuovi fori per le viti autofilettanti nel profilo.
3. Se si riscontra uno spazio tra l'anta e il telaio, è necessario studiare le istruzioni per la ferramenta e assicurarsi che le modalità possano essere regolate in base alle stagioni. Se la ferramenta è regolata in modalità estiva e i tiranti sono in posizione orizzontale, è necessario modificarne l'angolazione. Di norma, questo schema di regolazione viene eseguito per i raccordi Roto o Maco. I riscontri possono occupare 3 posizioni: modalità estiva (in orizzontale – la forza di serraggio più debole), livello di regolazione demi-stagionale (con un angolo di 45 gradi) o modalità invernale (posizione verticale dell'elemento di chiusura – massima forza di serraggio).
4. Alcuni riscontri sono dotati di fori ovali, che consentono di spostarli leggermente in verticale dopo un parziale allentamento della ferramenta.

Quando i riscontri sono installati e regolati correttamente. Quando la struttura della finestra si chiude, non dovrebbe esserci alcun rumore.

Sostituzione

A volte la sostituzione del riscontro è necessaria durante l'installazione, la riparazione o la manutenzione preventiva.

Quando può essere necessario?

Quando si verifica una delle seguenti circostanze, è necessario smontare il componente obsoleto e sostituirlo con nuovi elementi:

• In caso di usura fisica dell'elemento a causa dell'attrito costante e della forza applicata durante la chiusura.
• In caso di danni dovuti a urti o a un'errata regolazione della ferramenta.
• Quando si sostituisce una finestra o i suoi singoli elementi.
• In caso di sostituzione di un frontale standard con uno di concezione più avanzata.
• Se si rompono gli elementi di fissaggio del frontale all'imposta.
• Quando si regola la posizione dell'elemento di chiusura per un uso più efficace.

Quando si sostituisce un intero set di raccordi, la sostituzione può essere fatta anche come misura preventiva. Di conseguenza, le esecuzioni a fungo o cilindriche sono compatibili con le scanalature del nastro.

Come farlo bene?

Con il suddetto strumento, è necessario eseguire alcuni semplici passaggi per sostituire la barra:

• La vecchia struttura si smonta svitando tutte le viti con un cacciavite o un avvitatore.
• Il nuovo frontale viene confrontato con quello vecchio per verificare che la posizione dei fori di montaggio e le dimensioni corrispondano.
• Se tutti gli elementi principali coincidono, a condizione che la vecchia struttura sia posizionata correttamente, il nuovo elemento viene semplicemente fissato con viti autofilettanti nei fori esistenti.
• Se è necessario montare un elemento con una configurazione diversa, o con uno spostamento, è necessario rifare la marcatura, praticare nuovi fori e quindi installare la barra nella posizione desiderata rispetto al perno.
• Se i fori si intersecano, prima di forare è necessario utilizzare il metodo della saldatura a freddo: bloccare i vecchi posti per le viti con plastica liquida.

Quando si sostituisce il listello di pressione, occorre ricordare che le dimensioni delle scanalature per il fissaggio dei perni devono essere allineate quando si installa l'elemento senza modificare la parte principale della ferramenta dell'anta.

Prezzi medi degli elementi nella Federazione Russa

I riscontri sono prodotti e forniti sul mercato da tutti i produttori di ferramenta per finestre. Il loro prezzo può variare più volte in base ai seguenti fattori:

• Configurazione dei perni e degli altri elementi della ferramenta di chiusura.
• Tipo di frontale – rinforzato, con design antieffrazione, molto più costoso dei componenti standard.
• Peso e quantità delle materie prime utilizzate per la produzione.
• Viti autofilettanti incluse.
• Specifiche del prodotto.
• Possibilità di regolazione senza smontaggio.
• Qualità e composizione chimica dell'acciaio.
• La presenza di un rivestimento anodizzato o galvanizzato che impedisce lo sviluppo della corrosione.
• Politica dei prezzi del marchio che presenta i prodotti.
• Numero di unità di merce in un ordine: per gli acquirenti all'ingrosso o per i rivenditori ufficiali, ogni produttore offre sconti significativi.

Sulla base di questi parametri, il costo medio dei listelli da banco presso gli esercizi commerciali è il seguente:

• Elemento standard di classe economica – da 15 a 25 rubli.
• Elemento standard di classe premium Maco, Roto – da 40 – 50 rubli.
• Strisce antieffrazione rinforzate – da 100 a 130 rubli.
• Elementi per viti prigioniere – da 60 rubli.
• Doppio shulpovy – da 100 rub.
• Inclinazione e rotazione di classe economica – da 35 a 45 rubli.
• Inclinazione e rotazione classe premium Maco, Roto – da 190 a 250 rubli.
• Per la ventilazione delle fessure – da 55 a 70 rubli.

La funzionalità e la sicurezza delle vostre finestre in plastica dipendono dal tipo di riscontro che avete scelto. Per scegliere la serratura più adatta al design e alle esigenze di sicurezza della finestra, è necessario conoscere le varie tipologie disponibili, come il gallo, la cremonese e la serratura a pulsante.

Per garantire che i riscontri per finestre funzionino come previsto, l'installazione deve essere eseguita con attenzione. Per proteggersi da problemi come il disallineamento o meccanismi di chiusura non corretti, attenersi alle istruzioni del produttore e, se necessario, prendere in considerazione l'assunzione di un installatore professionista.

Quando i riscontri delle finestre si usurano o devono essere aggiornati per aumentare la sicurezza, può essere necessario sostituirli. Per preservare l'integrità e l'efficacia della sicurezza delle finestre, assicuratevi che le sostituzioni rispettino le specifiche attuali della ferramenta.

È possibile prolungare l'utilità, la sicurezza e la durata delle finestre in plastica e assicurarsi che continuino a offrire una protezione efficace e la comodità d'uso per molti anni a venire selezionando, installando e sostituendo correttamente i riscontri delle finestre.
