Cosa sono i raccordi flessibili per mattoni faccia a vista?

Quando si costruisce o si ristruttura una casa, contano i punti più sottili. L'utilizzo di connessioni flessibili è una componente cruciale nella costruzione di facciate in mattoni. Queste piccole ma fondamentali parti fungono da collegamento cruciale tra la struttura dell'edificio e i mattoni, garantendo la longevità e la stabilità della muratura.

I movimenti naturali che si verificano negli edifici sono compensati dalla progettazione di connessioni flessibili. I carichi della struttura, i cambiamenti di temperatura e le variazioni di umidità possono causare l'espansione e la contrazione degli edifici. Se le connessioni non sono flessibili, questi movimenti possono causare crepe e altri danni alla muratura. Le connessioni flessibili facilitano la graduale conservazione dell'integrità della facciata consentendo piccoli spostamenti.

La capacità delle connessioni flessibili di aumentare l'efficienza energetica dell'edificio è un altro importante vantaggio. Garantiscono la tenuta dell'involucro edilizio e aiutano a prevenire le perdite d'aria. I risultati sono un migliore isolamento, minori spese energetiche e ambienti più accoglienti. È una saggia decisione per chiunque voglia costruire o ristrutturare con il mattone comprendere e utilizzare le connessioni flessibili.

Le connessioni flessibili presentano numerosi vantaggi, non ultimo la facilità di installazione. Sono disponibili in diverse forme, tra cui fascette, ancoraggi e staffe, e ognuna di esse è adatta a un particolare tipo di mattone e di tecnica costruttiva. Sia che si tratti di un fai-da-te o di un costruttore professionista, la qualità e la durata della facciata in mattoni possono essere notevolmente migliorate utilizzando le connessioni flessibili appropriate.

Affinché le facciate in mattoni siano stabili e durature, le connessioni dei mattoni faccia a vista devono essere flessibili. Questi collegamenti prevengono danni strutturali e crepe consentendo piccoli movimenti all'interno della muratura causati dall'umidità, dalle variazioni di temperatura e dall'assestamento dell'edificio. I collegamenti flessibili consentono questi movimenti e preservano l'estetica della facciata, prolungandone la durata e riducendo la necessità di manutenzione.

Quali sono i collegamenti flessibili per i mattoni faccia a vista e il calcestruzzo cellulare??

In precedenza, lo strato di rivestimento e il muro erano collegati da una rete metallica o, più frequentemente, da ancoraggi realizzati con un'armatura sottile. Uno svantaggio di questa tecnica è che le dimensioni cambiano continuamente perché solo lo strato esterno si riscalda o si raffredda.

Di conseguenza, le aste si muovono costantemente, allentando progressivamente le prese e indebolendo il fissaggio. Alla fine, il fascio cessava di essere meccanico perché le barre non aderivano alla parete.

Le connessioni elastiche con una certa flessibilità sono state la risposta al problema. Senza indebolire la resistenza del segnalibro, possono modificare il vettore di direzione dell'asta. Un fissaggio di tipo ancoraggio è incorporato nella parete; l'asta si espande di diametro e si fissa saldamente nella presa quando viene avvitata.

Per unire gli strati, la seconda estremità viene collocata tra le file. Inoltre, un'esclusiva rondella in plastica preme l'isolante contro la parete per sigillarlo. Impedisce lo scivolamento e altre deformazioni, evitando che il materiale rimanga indietro rispetto alla parete.

Questo tipo di connessione risponde in qualche modo ai movimenti dello strato di rivestimento esterno senza diminuire la rigidità della connessione tra la parete principale e il rivestimento. Questo prolunga in modo significativo la durata di vita e risolve i problemi associati alle connessioni rigide.

I materiali polimerici compositi, di più recente sviluppo, o l'acciaio inossidabile sono i materiali utilizzati per produrre connessioni flessibili:

• Basalto plastico.
• Fibra di vetro.

Questi materiali forniscono connessioni di alta qualità per le strutture murarie a tre strati e hanno proprietà ideali che non si alterano nel corso della loro vita utile. Le estremità ispessite delle aste e la spruzzatura esterna di sabbia migliorano notevolmente la loro aderenza alla miscela sabbia-cemento.

Poiché i materiali polimerici non formano ponti freddi, aiutano a risparmiare calore in modo più efficace e a prolungare la vita dei materiali delle pareti.

Caratteristiche tecniche degli ancoraggi

I parametri operativi delle connessioni flessibili polimeriche sono i seguenti:

• Piena resistenza all'esposizione alcalina alle soluzioni cementizie.
• Quota ridotta, assenza di carico sulla struttura.
• Non creano interferenze radio, magnetofono.
• Assenza di ponti termici.
• Il diametro dell'asta – 6 mm.
• Lunghezza – 200-600 mm, prodotta con un passo di 10 mm.
• La durata – 100 anni (calcolato).
• Coefficiente di conducibilità termica – 0.48 W/(m – k).
• Limiti di temperatura di esercizio – da -60 a +93.
• Sforzo di allungamento distruttivo – 21500 n.
• Modulo di elasticità (min) – 50.000 mpA.
• Resistenza alla flessione – 1500 MPa.
• Effetto delle rotture – 9970 N.
• La profondità minima di immersione dell'elemento di ancoraggio – 90 mm.

Diversi produttori creano connessioni flessibili in polimero utilizzando diverse composizioni di materie prime e tecnologie di lavorazione. Per questo motivo, le caratteristiche tecniche possono differire leggermente da quelle sopra elencate, senza che ciò pregiudichi le qualità complessive o la capacità di funzionamento degli ancoraggi.

I principali tipi e la marcatura delle connessioni flessibili

Gli impieghi delle connessioni flessibili possono essere diversi:

• Per pareti interne adiacenti perpendicolarmente. Hanno la forma di una striscia forata fissata a flessione al muro portante e posata nell'interasse della muratura del muro adiacente. Sono realizzati principalmente in acciaio inox, in quanto le specificità del funzionamento interno non minacciano la formazione di ponti freddi.

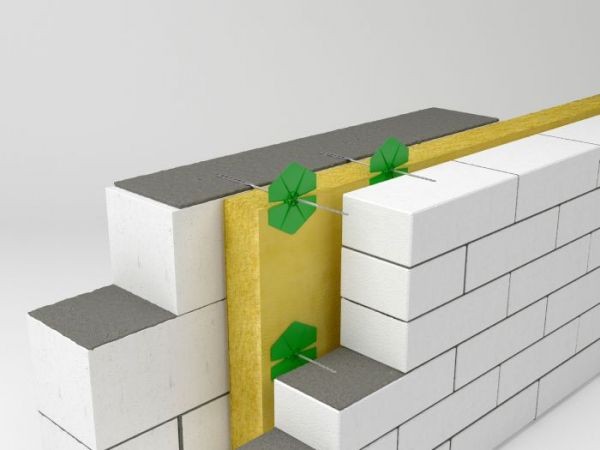

• Per pareti a tre strati con isolamento e strato di rivestimento esterno. Si tratta di barre di ancoraggio in materiali polimerici con rivestimento in sabbia.

I parametri dell'asta si riflettono pienamente nella marcatura delle connessioni flessibili:

BPA – 300-6-2P

• dove BPA è il rinforzo in basalto-sabbia.
• 300 – lunghezza dell'asta di ancoraggio.
• 6 – diametro.
• 2P – 2 ancoraggi in sabbia.

Ci sono casi in cui la marcatura indica chiaramente il tipo di materiale della parete su cui l'ancoraggio deve essere utilizzato, ad esempio:

Calcestruzzo con aerazione SPA -250-6.

• SPA – raccordi in fibra di vetro.
• 250 – lunghezza dell'asta.
• 6 – diametro.
• Calcestruzzo cellulare – materiale per pareti portanti. L'indicazione del materiale di solito indica la presenza di un manicotto di plastica a un'estremità, installato come un tassello in una parete portante. Il calcestruzzo cellulare è un materiale piuttosto morbido e i metodi di installazione convenzionali non sono adatti.

Tecnologia di installazione

Prima di iniziare l'installazione dei raccordi flessibili, cioè prima di iniziare a racchiudere la casa in mattoni, è necessario determinarne il numero e le dimensioni.

La dimensione si calcola moltiplicando per due la profondità di riempimento e aggiungendo lo spessore dell'isolamento e la dimensione dell'intercapedine di ventilazione, ad esempio:

L = 40 + 90 = 220 + T+ 90 + T

• dove L è la lunghezza dell'ancoraggio.
• T – spessore dell'isolamento.
• 90 e 40 – rispettivamente la profondità di ancoraggio (riempimento) e la dimensione dell'intercapedine di ventilazione. Con uno spessore dell'isolamento di 50 mm, sono necessari ancoraggi di 270 mm di lunghezza.

L'installazione del raccordo flessibile avviene secondo uno schema specifico. Tra un ancoraggio e l'altro si può trovare un massimo di 50 cm in verticale e 60 cm in orizzontale. In realtà, la loro installazione è più frequente; per le pareti in calcestruzzo aerato sono necessari in media 5 collegamenti flessibili per 1 m2 di parete, mentre per le pareti portanti in mattoni sono necessari in media 4 collegamenti.

La documentazione di progetto contiene informazioni sulla quantità di elementi; tuttavia, se non ne avete accesso (ad esempio, al momento dell'acquisto), potete calcolare la superficie della parete ed effettuare un acquisto di riserva del materiale.

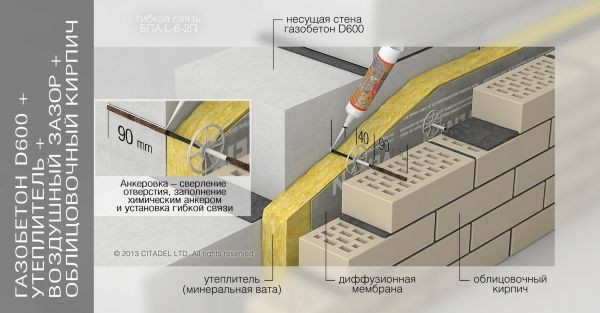

Di seguito viene illustrata la procedura per l'aggiunta di collegamenti flessibili alle pareti in calcestruzzo cellulare:

• Secondo lo schema stabilito, si segnano i centri dei fori, che corrispondono in altezza agli spazi tra le file di mattoni faccia a vista.
• Utilizzando un trapano o una punta da trapano a percussione con un diametro di 10 mm, praticare un foro con una profondità di almeno 90 mm (di solito 100 mm).
• La polvere dal foro deve essere rimossa con un apposito soffiatore fornito con il set di raccordi flessibili e con una chiave per avvitare gli ancoraggi.
• L'ancoraggio viene inserito nel foro per tutta la lunghezza del manicotto e avvitato con una chiave speciale fino all'arresto.
• L'isolamento viene pressato con una rondella di plastica di contenimento.

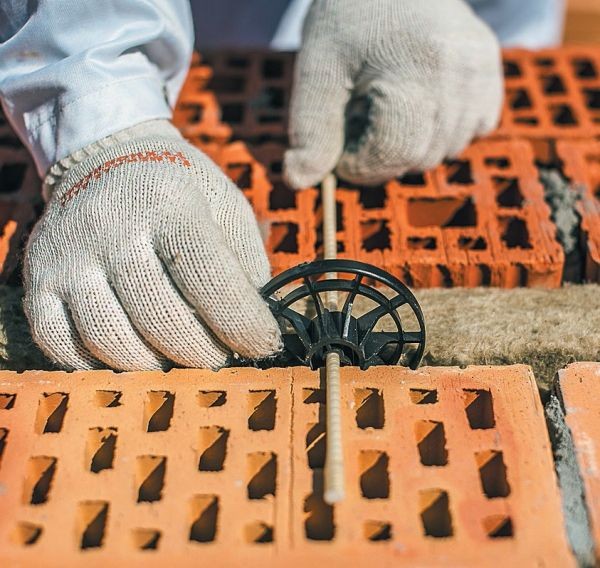

• L'estremità libera del raccordo flessibile viene posata tra le file di mattoni faccia a vista.
• Intorno alle aperture di porte o finestre, ai parapetti e ai giunti di dilatazione, nonché agli angoli dell'edificio, vengono installati collegamenti flessibili aggiuntivi con incrementi di 300 mm. Distanza dall'apertura in verticale – 160 mm, in orizzontale – 120 mm.

Nel primo caso, si può usare la malta per sigillare i fori e fissare saldamente l'ancoraggio alla parete. Inoltre, la necessità di forare il materiale con aste che fuoriescono dalla parete complica il processo di installazione e aumenta il rischio di distorsione o formazione di crepe.

La seconda opzione è più semplice, ma richiede un'attenta scelta della punta del trapano per conficcare gli ancoraggi il più profondamente possibile nella parete. Questo perché la sigillatura del collegamento con la malta in questa situazione può essere piuttosto difficile.

La procedura suggerita per la costruzione di pareti con isolamento non permeabile al vapore (schiuma poliuretanica, plastica espansa) e il contemporaneo rivestimento è diversa:

• Si sta creando un collegamento flessibile.
• Lo strato di rivestimento esterno viene eretto all'altezza dell'installazione dell'ancoraggio successivo.
• Viene installato l'isolamento.
• La parete principale viene posata.
• Si installa l'ancoraggio successivo.
• Il processo prosegue nello stesso ordine.

La ragione di questa tecnica è che tutti gli strati della parete possono essere costruiti contemporaneamente perché non c'è un'intercapedine di ventilazione.

Si consiglia di completare la muratura prima dello strato di rivestimento anche nel caso di connessioni flessibili in pareti con intercapedine di ventilazione. I:

• La connessione è stabilita.
• La parete esterna viene costruita fino al livello dell'ancoraggio successivo.
• Si costruisce una parete interna fino al livello dell'ancoraggio successivo.
• L'isolamento viene installato tra di essi.
• Viene posato un raccordo flessibile, l'isolante viene premuto contro la parete portante con una rondella di bloccaggio.
• Il processo si ripete nuovamente.

Questa opzione deve essere utilizzata solo quando si costruiscono contemporaneamente pareti e rivestimenti; se si sta finendo una casa finita, si deve utilizzare l'opzione #1.

Video utile

In questo video scoprirete cosa sono i collegamenti flessibili:

Caratteristica	Descrizione
Scopo	I collegamenti flessibili contribuiscono a unire lo strato esterno di mattoni alla struttura principale, consentendo il movimento e prevenendo le fessure.
Materiale	In genere sono realizzati in acciaio inox o acciaio zincato per garantire la durata e la resistenza alla corrosione.
L'installazione	Installati durante la costruzione dei mattoni, questi collegamenti sono incorporati nei giunti di malta.
Vantaggi	Migliorano la stabilità e la longevità dell'edificio, riducendo i costi di manutenzione.

La stabilità e la durabilità delle facciate in mattoni possono essere garantite con una soluzione pratica ed efficace fornita dai giunti di collegamento flessibili per i mattoni facciavista. Questi giunti offrono una connessione flessibile tra il mattone faccia a vista e la parete strutturale dell'edificio, consentendo il movimento causato da variazioni di temperatura, assestamento o altre circostanze esterne senza compromettere l'integrità strutturale della parete.

La flessibilità delle connessioni flessibili, in grado di adattarsi a piccoli spostamenti e di proteggere la muratura da danni o fessurazioni, è uno dei loro principali vantaggi. Questo è particolarmente importante nelle regioni che subiscono notevoli fluttuazioni di temperatura o attività sismica. I costruttori possono progettare facciate esteticamente gradevoli e strutturalmente solide nel tempo utilizzando connessioni flessibili.

Inoltre, i giunti flessibili possono essere utilizzati in diversi progetti edilizi e sono relativamente semplici da installare. Forniscono un mezzo economico per rafforzare la durabilità delle facciate in mattoni, garantendone l'estetica e l'utilizzabilità a lungo termine. Questo si traduce in finiture edilizie di migliore qualità e più durature sia per i costruttori che per i proprietari di case.

Tutto sommato, l'uso di connessioni flessibili nelle facciate in mattoni è un metodo di costruzione intelligente e contemporaneo. Crea strutture esteticamente gradevoli e durature fondendo una tecnologia all'avanguardia con la muratura tradizionale. L'adozione di questo approccio può portare a progetti di costruzione più gradevoli dal punto di vista estetico e duraturi, a vantaggio dell'industria edilizia e degli occupanti dell'edificio.
