Cosa sono gli architravi di una parete in mattoni, qual è il loro supporto minimo e massimo??

Per mantenere l'integrità strutturale, sostenere le pareti in mattoni e distribuire il peso dell'edificio sopra le finestre, le porte e le altre aperture, gli architravi sono essenziali. Sono supporti orizzontali che di solito coprono la larghezza dell'apertura che sostengono e sono composti da materiali come acciaio, cemento armato o legno.

Il supporto minimo di un architrave è la sua capacità di sostenere il peso direttamente sopra l'apertura senza cedere o deflettere eccessivamente. Questo dipende da vari fattori, tra cui la resistenza del materiale, la luce dell'apertura e il peso che deve sostenere. Un'armatura sufficiente garantisce la forma e la funzionalità dell'architrave nel tempo, evitando problemi strutturali.

D'altra parte, il supporto massimo di un architrave si riferisce alla sua capacità di sostenere il carico più pesante che ci si aspetta di collocare su di esso senza cedere. In base alle dimensioni e ai materiali utilizzati, gli ingegneri calcolano questo valore, tenendo conto di fattori quali la pressione del vento, i possibili carichi di neve e il peso dei materiali da costruzione sopra l'apertura.

Gli architravi sono realizzati per resistere a potenziali carichi dinamici, come quelli che possono derivare da condizioni meteorologiche avverse o da attività sismica, oltre che ai carichi immediati della struttura che sostengono. Affinché gli architravi funzionino bene per tutta la durata dell'edificio, è essenziale una corretta installazione e selezione dei materiali.

Che cos'è?

Definito come elemento strutturale di collegamento, ha il compito di sostenere la maggior parte della muratura e di distribuire i carichi dei materiali (mattoni, malta cementizia, pavimentazione) durante la copertura delle aperture.

Gli architravi sono costruiti come strutture in cemento armato (RC) che fanno parte dell'edificio 1.038.1-1 o 1.Serie 225-2 di fabbrica.

In alternativa, è possibile creare separatamente architravi monolitici rinforzati che si adattano alle dimensioni dell'apertura e alla distribuzione del carico.

La distinzione tra prodotti artigianali e prodotti di fabbrica è che questi ultimi possono essere più costosi e recare un marchio di qualità rispetto ai primi. Qualunque sia il processo di produzione, è prassi comune distinguere tra i seguenti tipi di ponticelli:

1. Portanti. Hanno un tipo di trave, con armatura, che viene utilizzata per sostenere i solai.
2. Non portanti. Necessari per distribuire il carico della muratura.
3. Corse. Disponibile in formati molto grandi. Utilizzati per edifici grandiosi.
4. Matite. Strutture sottili per le porte, con spessori di partizione di 120 mm.
5. Righello. Realizzati con una mensola, necessaria per sostenere la struttura sovrastante.

I primi due tipi di strutture – portanti e non portanti – sono i più diffusi perché sono costruiti con la tecnologia e rispettano le norme stabilite. Sono separati, ad esempio, in lastre (PP) e barre (PB). Gli architravi impediscono il crollo del muro e lo spostamento dei mattoni posati.

Norme SNiP e GOST

Le seguenti idee fondamentali sono applicate per creare regolamenti che disciplinano la produzione, l'uso e l'installazione dei ponticelli: documenti legali che includono un elenco completo delle condizioni tecniche richieste:

1. GOST R 57346-2016 Architravi per muratura.
2. GOST 948-2016 Architravi in cemento armato per edifici in muratura.
3. SP 70.13330.2012 e SNiP 3.03.01-87 Strutture portanti e di contenimento.
4. GOST 948-84 Architravi in cemento armato per edifici in muratura.
5. GOST 530-2007 "Mattone ceramico e pietra ceramica".
6. SNiP 12-04-2002 (sezione 9).
7. SNiP 12-03-2001 Sicurezza sul lavoro nell'edilizia.
8. SNiP 3.03.01-1987 Strutture portanti e di recinzione.

Per la realizzazione di pareti in mattoni sia esterne che interne, oltre a quelle citate, osservare le seguenti linee guida:

• OKS – Classificatore degli standard costruttivi di tutta la Russia;
• KGS – classificatore delle norme statali (Zh, Zh3, Zh33).

Gli elementi devono essere posizionati in conformità con la legatura obbligatoria, le parti rinforzate devono essere utilizzate nelle aree di maggiore carico e nelle aperture, e la muratura deve essere eseguita manualmente in conformità con le regole elencate della documentazione tecnica. Non devono essere presenti nicchie o cavità.

Se il prodotto è di tipo industriale, la scelta del ponticello deve essere effettuata in base alla larghezza dell'incavo, alla massa di carico calcolata, alla designazione digitale del prodotto e alla serie necessaria, che comprende:

• 038.1-1. "Architravi a sfera per edifici residenziali e pubblici";
• 038.1-1. "Architravi in cemento armato. Emissione.4";
• 038.1-1 "Architravi in cemento armato per edifici con pareti in mattoni". Edizione. 3.5-13".

Anche gli architravi sono costruiti secondo la SNiP II-22-81 "Strutture in pietra e muratura armata". In particolare, queste norme evidenziano la necessità che gli architravi in cemento armato siano attrezzati per sostenere il peso delle murature e dei solai appena posati (p. 6.47), che equivale a un terzo della campata durante i lavori estivi e all'intera campata durante i lavori invernali.

Per la realizzazione di strutture in laterizio è necessario attenersi scrupolosamente a tutte le normative. Gli esperti del dipartimento di pianificazione urbanistica regionale ne controllano l'esecuzione.

Indicatore di supporto, caratteristiche

Il termine "supporto" si riferisce alle tecniche di incasso. Le pareti in mattoni richiedono tipicamente che gli architravi siano sostenuti da una profondità di 25 cm o meno. Le sue estremità devono toccare il muro contemporaneamente e per un minimo di 20 centimetri sopra l'apertura della porta.

In questo caso, la porzione di supporto di un muro autoportante sarà tagliata fino a 12 cm. Si presume che la profondità massima e minima di appoggio sia rappresentata dagli indicatori indicati.

La contabilizzazione dell'indicatore di supporto deve essere conforme alle specifiche tecniche di SNiP. Per scegliere il ponticello necessario in profondità, utilizzare la designazione della tabella (e.g., 2PB18-8), che riporta le dimensioni complessive:

• barra di collegamento (PB – tipo di parte);
• 2 – dimensione della sezione trasversale 120 x 140 (mm) e classe di resistenza;
• 18 – lunghezza del prodotto (1810 – codice), con due lati e larghezza massima – 1611 mm;
• 8 – carico ammissibile (kg/m).

I ponticelli trasversali sono indicati con i seguenti nomi:

• 1 PB – 120 x 65 (mm);
• 2 PB – 120 x 140 (mm);
• 3 PB – 120 x 220 (mm);
• 4 PB – 120 x 290 (mm);
• 5 PB – 250 x 220 (mm).

La determinazione della profondità di appoggio è un passo fondamentale per prepararsi al lavoro prima di installare i ponticelli. Creare un modello schematico esaminando gli indicatori della tabella SNiP. La cassaforma viene completata secondo il progetto e la composizione viene poi versata sopra la struttura posata.

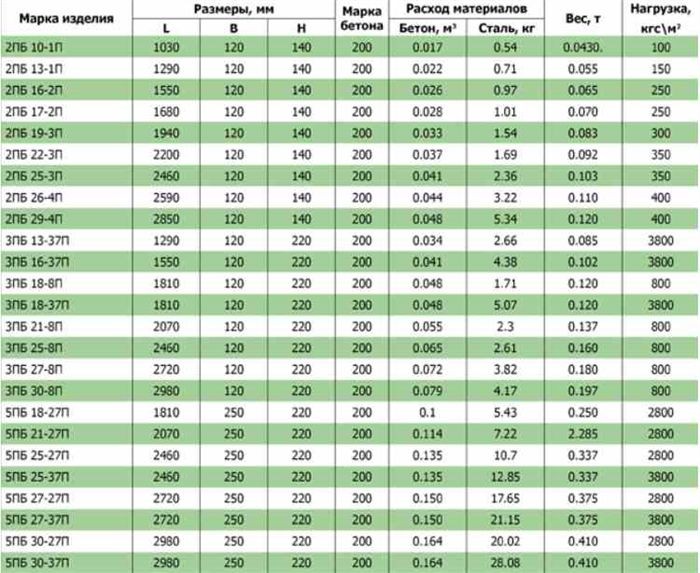

La tabella contiene esempi di ingombri:

È necessario posare un'armatura nel punto in cui il manufatto in cemento armato incontra la parete in mattoni per garantire la posa in opera degli architravi in modo sicuro.

Tipi di prodotti

I ponticelli per la sistemazione delle pareti in mattoni non sono gli stessi:

• calcestruzzo armato,
• metallici (realizzati con canali e angoli),
• mattone,
• in legno,
• prefabbricati cellulari,
• mattoni rinforzati.

Calcestruzzo armato

I prodotti in cemento armato sono monolitici e prefabbricati. Tra i tipi di pannelli prefabbricati vi sono i seguenti:

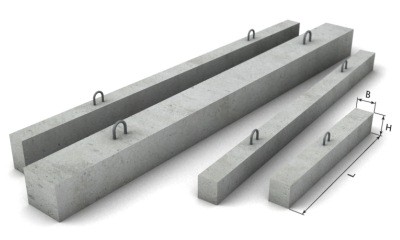

• barre (PB) di sezione quadrata o rettangolare (larghezza massima – 250 mm, lunghezza – 1031-5960 mm);
• lastra (PP), due opzioni di larghezza (1 – 381 mm, 2 – 511 mm), altezza (141-221 mm) e lunghezza (massimo – 2981 mm);
• trave (PG), con sezione a gradini (flangia sporgente per sostenere la soletta), larghezza 250, 380, 510 mm, lunghezza – 1550-5950 mm.

Esiste un altro tipo di architrave che si trova sulle facciate, ma gli esperti di solito lo classificano come PG a causa di una piccola distinzione: la mensola ha delle rientranze alle estremità ed è facilmente osservabile dalla facciata.

PP e PB sono considerati equivalenti. L'unica differenza è la larghezza; l'altezza e la lunghezza sono le stesse. Se in cantiere non sono disponibili architravi a lastra, si ricorre a questa opzione.

La cassaforma viene utilizzata per installare architravi monolitici all'interno del muro. Contemporaneamente, calcolano l'altezza della struttura (1/10-1/12 delle dimensioni dell'apertura), incorporando i rinforzi necessari sotto forma di barre metalliche di diametro fino a 12 mm.

Sopra l'armatura viene versata una miscela di calcestruzzo con uno spessore minimo di 20 mm.

In metallo

Per coloro che saltano in questo modo Utilizzate le locazioni in acciaio. I loro soffitti variano da 2 a 5 metri e possono essere installati in sezioni non consumate o di supporto. Si tratta di una delle scelte migliori per le maestranze armate e le pareti in mattoni.

Questo prodotto è robusto e può sopportare carichi molto pesanti. Quando si realizzano aperture di larghezza non standard, non ci sono problemi, perché i ponticelli possono essere di qualsiasi lunghezza.

Gli angoli in acciaio sono dotati di una targa per la costruzione della struttura a parete. Si consiglia in particolare di utilizzare i numeri 10-12.

Mattone

Sono dotati di linea retta o curva (arco). Per la posa dell'opzione rettangolare sulla cassaforma si seguono le linee guida per la posa e la vestizione dei mattoni. In questo caso, le giunture verticali della muratura possono assumere la forma di un cuneo.

È fondamentale assicurarsi che le giunture siano angolate e che i mattoni non si siano spostati verticalmente. La larghezza dell'apertura deve essere considerata durante il lavoro.

Per la posa dell'architrave curvo si utilizza il metodo dei cunei, con la compressione come elemento principale. La posa di speciali nervature viene utilizzata per creare segmenti ad arco, in cui le cuciture dei mattoni si scoprono da sole.

I bracci di sollevamento sono situati tra un sesto e un decimo della larghezza dell'apertura. La disposizione degli archi curvilinei viene effettuata su un cerchio appositamente creato, che è un pezzo ad arco di compensato o metallo.

Per gli archi, un cerchio metallico funziona meglio nella pratica perché è più facile da allineare e piegare.

In legno

Questi ponticelli hanno travi in legno, bordature e sono costruiti con tavole di alta qualità, tronchi e lastre speciali. Le strutture di questo tipo hanno le estremità inserite nel muro per almeno 25 centimetri.

La costruzione di architravi in legno a mano è un processo semplice. Devono essere protetti dalle infiltrazioni di umidità, ma possono resistere per oltre 50 anni.

Di conseguenza, i prodotti devono essere avvolti in materiale isolante (in polipropilene, gomma, feltro per tetti o polietilene) prima di essere installati. Nonostante siano l'opzione meno costosa, questi tipi di pavimenti stanno diventando meno comuni nell'edilizia moderna perché i materiali metallici e in cemento armato sono più resistenti.

Prefabbricati alveolari

Questi prodotti sono realizzati in calcestruzzo cellulare armato e ad arco. Un architrave di questo tipo misura 125 mm di altezza e 200-250 mm di profondità di appoggio. L'architrave in mattoni di questo tipo non è ancora molto diffuso.

Secondo molti esperti, questo materiale è più adatto a una parete costruita con lo stesso calcestruzzo cellulare.

Mattone rinforzato

Il loro nome deriva dal fatto che sono composti da mattoni e armature metalliche. Sono realizzati con lo stesso principio, dritto o arcuato, di quelli in laterizio.

La loro disposizione prevede 6-10 mm di armatura. Viene riempita con una soluzione di calcestruzzo e posizionata all'interno di una cassaforma. In questo modo sono protette dalla corrosione.

Un metodo alternativo per la posa in opera di questo tipo è la creazione di una volta di collasso. Un esperto è l'unica persona che può utilizzare questo metodo.

Ogni tipo di ponticello presente nell'elenco è vantaggioso a modo suo. La scelta più appropriata in una determinata situazione dipende da una serie di fattori, tra cui l'epoca di costruzione (nuova o vecchia ristrutturazione di un edificio), i materiali extra utilizzati oltre ai mattoni, le preferenze del cliente, la planimetria e lo schema esistente della struttura (disegno) e il componente del materiale.

Come scegliere?

È preferibile lasciare che siano gli esperti a scegliere il ponticello adatto a voi. Per ottenere la larghezza di campata desiderata, si valutano il tipo di parete, le caratteristiche della costruzione e le qualità degli elementi che devono essere posati in un'unica direzione.

Per la scelta, considerare le dimensioni del carico previsto per il ponticello e la qualità del materiale. Ad esempio, se l'architrave è in calcestruzzo, si considera la qualità del calcestruzzo. Lo stesso vale per l'armatura in acciaio e per i mattoni.

Inoltre, si concentrano sui parametri dei prodotti finiti specificati dai produttori, sull'applicazione degli standard SNiP (profondità di appoggio) e sui limiti della progettazione. Prestare particolare attenzione alle curvature del materiale. Ad esempio, i supporti metallici hanno in genere una curvatura massima pari a 1/200 della loro lunghezza dichiarata.

Di seguito viene illustrato come scegliere correttamente un ponticello (in questo caso metallico):

Esempio di calcolo

Un calcolo esatto o semplificato serve a determinare l'architrave per l'apertura nel modo corretto. È necessario utilizzare gli indicatori della tabella SNiP per evitare errori.

Semplificato

In questo caso, è consuetudine calcolare il momento flettente massimo che agisce sulla sezione trasversale dopo aver determinato il carico che agisce sull'architrave.

Il peso della muratura determina i carichi per metro lineare: Dove: q1 = p x b x h

• p in kg/m3 – la densità del materiale di cui è composta la parete divisoria (comprende anche la malta per muratura),
• b – spessore della parete,
• h – altezza della muratura.

Ad esempio, il carico totale di progetto di una parete divisoria in mattoni con una larghezza di 1 m e uno spessore di ½ di un prodotto in mattoni è q = 1.1 x 142.5 = 157 (kg/m).

Come indicato nella SNiP "Strutture in pietra e muratura armata" paragrafo 6.47, considerare la muratura durante l'estate o l'inverno quando si calcolano gli architravi nelle pareti in mattoni.

Gli architravi sono importanti da comprendere quando si costruisce una parete in mattoni. Si tratta di supporti orizzontali destinati a sostenere il peso della struttura sovrastante, posizionati al di sopra di aperture come porte e finestre. Grazie alla distribuzione sicura del peso sulla campata, gli architravi garantiscono l'integrità strutturale della parete. Il loro supporto massimo è influenzato dalla lunghezza della campata e dalla capacità portante richiesta, mentre il loro supporto minimo è dettato da elementi quali il materiale utilizzato e il carico che devono sostenere. In questo articolo vengono esaminati questi aspetti per aiutarvi a capire come funzionano gli architravi nella costruzione di pareti in mattoni. Sia i costruttori che i proprietari di case possono trarre vantaggio da queste nozioni pratiche.

Materiali e strumenti per il dispositivo

Le pareti in mattoni richiedono i seguenti materiali e attrezzature per l'installazione degli architravi:

• martello da costruzione, seghetto, trapano elettrico, cacciavite;
• set di accessori per l'installazione;
• cazzuola, stucco, pennelli, spatole, secchio per la malta;
• tavole bordate dello stesso spessore, con supporti in metallo o in legno;
• angoli metallici, viti autofilettanti, rete di rinforzo o tondini metallici, chiodi a testa larga, filo di legatura;
• film di polietilene, feltro per tetti;
• composizione per il calcestruzzo in forma finita o separatamente: cemento, sabbia, ghiaia, acqua, scorie.

Guanti, tute, stracci, spazzole e "livellatori" per calcestruzzo possono essere acquistati separatamente per garantire che la soluzione versata sia distribuita in modo uniforme e si compatti a fondo, riempiendo i pori della parete e delle eventuali casseforme fissate alla superficie.

Processo

I ponticelli devono essere disposti secondo le linee guida indicate nelle SNiP, tenendo conto del supporto della parete e della formazione dell'unità. Poiché gli architravi in cemento armato sono i più frequenti nell'architettura contemporanea, la loro costruzione comporta le seguenti sottigliezze:

1. Per la posa, si realizza una sporgenza con una larghezza di almeno 25 cm, e su ogni lato dell'apertura – la lunghezza della struttura deve superare questa larghezza di 50 cm.
2. Per l'installazione, utilizzare una gru per autocarro per sollevare l'architrave: lo solleverà e lo abbasserà fino al punto di appoggio desiderato, sul quale è già stata applicata la malta di cemento non indurita.
3. con le opzioni prefabbricate, si predispongono le casseforme, formate in base alla larghezza dell'apertura, si realizza una gabbia di armatura e si versano gli architravi in modo monolitico, lasciandoli asciugare completamente.

I ponticelli in metallo sono leggeri. Il loro vantaggio è che possono essere tagliati alla lunghezza desiderata durante l'uso. Sono disponibili sotto forma di canali e di diversi tipi di laminati in acciaio.

Questa opzione è appropriata anche nei casi in cui altri tipi di architravi sono del tutto inadeguati per la parete di una specifica apertura, o quando non è possibile installarne uno nuovo già pronto in un altro materiale (l'apertura esistente viene ampliata, o ne viene ritagliata una nuova). Poiché il metallo può piegarsi, i supporti sono progettati per mantenerlo in posizione. Come nel caso del cemento armato, il calcestruzzo viene versato durante le restanti fasi del processo.

La parte superiore degli architravi in laterizio dell'apertura viene fissata alla parete principale, e successivamente vengono uniti l'uno all'altro per mezzo di una mensola da cui pendono morsetti posizionati nelle giunture verticali. L'architrave è costantemente rinforzato dai morsetti e funziona bene.

Gli artigiani specializzati scelgono tecniche di installazione come quella longitudinale, a cuneo, a trave o a volta. Per evitare che si indurisca troppo rapidamente, prima della posa in opera si mescolano piccole quantità di calcestruzzo.

Recentemente, gli architravi in mattoni sono stati rinforzati dai costruttori con un sistema BAUT professionale.

Il video mostra un metodo affidabile e semplice per installare un architrave in mattoni:

Conseguenze degli errori

È preferibile affidare la scelta degli architravi a un ingegnere edile qualificato, per evitare problemi che potrebbero insorgere durante il processo di costruzione.

L'architetto eseguirà i calcoli necessari e stabilirà con precisione il materiale, la forma e le dimensioni dell'architrave adatto alla situazione specifica, in base all'analisi della capacità portante della parete, alla profondità di appoggio e a una serie di caratteristiche richieste (lunghezza, larghezza, spessore).

Gli errori causano spostamenti, crepe e distruzioni di mattoni. È necessario conoscere le seguenti sottigliezze per evitare che si verifichino:

• gli architravi devono essere conformi al progetto, tenendo conto della loro capacità portante;
• non è consigliabile utilizzare materiali o loro resti a portata di mano per creare strutture sotto forma di architravi;
• è necessario rinforzare l'apertura o la rientranza nel muro;
• È necessario realizzare una malta di cemento, tenendo conto della classe del calcestruzzo;
• sulla superficie su cui viene posata la struttura non devono esserci schegge, crepe o armature esposte;
• è necessario tenere conto del fulcro (norma 15-25 cm);
• la lunghezza del supporto deve essere distribuita uniformemente su entrambi i lati dell'apertura, indicando il punto centrale (nodo centrale);
• I prodotti coinvolti nella disposizione dell'architrave devono essere contrassegnati e classificati.

Il processo di programmazione delle posizioni richiede la creazione di un Rapporto di lavoro nascosto. Per ogni prodotto utilizzato è necessario allegare un certificato di qualità. La disposizione delle pareti influisce sulla vita, sulla salute e sulla sicurezza di coloro che occuperanno la casa, quindi è indispensabile che le pareti siano preparate correttamente prima dell'installazione.

Definizione di architrave:	L'architrave è un elemento strutturale orizzontale che attraversa un'apertura in una parete, tipicamente in acciaio, calcestruzzo o legno, per sostenere il carico sovrastante.
Supporto minimo:	Il supporto minimo degli architravi su una parete in mattoni en	Gli architravi di una parete in mattoni forniscono il massimo supporto trasferendo il carico dalla struttura sovrastante alle parti solide della parete accanto all'apertura, garantendo stabilità e sicurezza.

Per garantire l'integrità strutturale e la sicurezza dei progetti edilizi, è fondamentale comprendere gli architravi sulle pareti in mattoni. La funzione vitale dell'architrave è quella di distribuire uniformemente il peso sulla muratura circostante, sostenendola al di sopra di aperture come finestre e porte. In questo modo, si evita che i mattoni si rompano o crollino sotto sforzo.

La luce dell'apertura e la capacità dei mattoni di sostenere il peso sono due considerazioni importanti per determinare il supporto minimo necessario per gli architravi. Gli architravi devono essere sufficientemente robusti da supportare il peso senza cedimenti o flessioni nel tempo. Questo garantisce la durata e la stabilità della struttura.

Al contrario, è altrettanto fondamentale comprendere le capacità di sostegno massime degli architravi. Oltre il limite di peso raccomandato, possono sorgere problemi strutturali che mettono a rischio l'integrità complessiva della parete. Seguire le specifiche ingegneristiche e utilizzare architravi adeguatamente dimensionati e rinforzati per il particolare carico che dovranno sopportare è fondamentale.

Gli esperti di edilizia possono utilizzare con successo gli architravi per rinforzare le pareti in mattoni e sostenere gli elementi architettonici, preservando al contempo la sicurezza e la durata, trovando un equilibrio tra questi fattori. Affinché gli architravi continuino a funzionare bene per tutta la durata dell'edificio, sono essenziali una corretta installazione e una manutenzione continua.
