Una cosa importante a cui pensare quando si progetta la costruzione di una casa sono le fondamenta. La forza e la stabilità di una fondazione su pali la rendono una scelta popolare, in particolare su terreni instabili. Tuttavia, per garantire la stabilità e la durata della struttura, è necessario scegliere la profondità corretta per i pali.
Il tipo di terreno, l'entità del carico richiesto e l'esistenza di acque sotterranee sono alcune delle variabili che influenzano la profondità di una fondazione su pali. La determinazione della profondità corretta per i pali inizia con la comprensione delle circostanze uniche del sito di costruzione.
Un passo essenziale in questo processo decisionale è l'analisi del terreno. È possibile determinare la profondità di scavo necessaria per raggiungere una falda stabile osservando gli strati del terreno. Questo aiuta a prevenire problemi che potrebbero mettere a rischio l'integrità strutturale dell'edificio, come sprofondamenti o spostamenti.
È fondamentale tenere conto del peso della struttura e del suo design. I pali più profondi sono necessari per sostenere il peso aggiuntivo degli edifici più pesanti. Un colloquio con un ingegnere strutturale può aiutarvi a capire quanta profondità è necessaria per il vostro progetto specifico.
Il segreto del successo di una fondazione su pali è una pianificazione attenta e calcoli precisi. Per assicurarsi che le fondamenta siano robuste, stabili e in grado di sostenere l'edificio per molti anni a venire, è necessario considerare tutti i fattori pertinenti.
- Da cosa dipende?
- Approfondimento in base alle proprietà del terreno e alla posizione delle acque sotterranee
- La relazione tra il livello di congelamento e il grado di profondità degli elementi portanti
- Come cambia il valore a seconda del tipo di supporto?
- Caratteristiche del calcolo per i pilastri a vite
- Per la posa in opera di alesaggi
- Per le opere di sostegno
- Come si calcola per una casa a un piano?
Da cosa dipende?
Diversi fattori determinano le dimensioni della porzione di fondazione su pali situata sotto il livello zero del sito:
- Pesi di progetto.
- Capacità portante del terreno.
- Livello delle sorgenti sotterranee.
- Profondità di congelamento del terreno.
- Tipo di elementi di potenza.
- Capacità dei materiali del proprietario.
Approfondimento in base alle proprietà del terreno e alla posizione delle acque sotterranee
Per garantire che la struttura dell'edificio non si assesti troppo e non traballi durante il suo utilizzo, le fondamenta devono essere realizzate in modo che i pali siano sostenuti da uno strato di terra stabile. La composizione potenzialmente eterogenea del terreno rende difficile determinare la dimensione ideale dei componenti strutturali.
La composizione, la compattazione e la saturazione del terreno influiscono sulla sua capacità portante. La resistenza del terreno ai carichi diminuisce con l'aumentare della distanza tra le sorgenti sotterranee e la superficie.
Per determinare le proprietà delle rocce e il livello di umidità, si può ricorrere a esperti per condurre indagini geologiche o perforare personalmente un pozzo a una profondità minima di due metri.
La relazione tra il livello di congelamento e il grado di profondità degli elementi portanti
Le forze del gelo possono influenzare i terreni edificabili. Questi tipi di terreno includono sabbie limose, argille e rocce argillose. A temperature inferiori allo zero, la massa del terreno può subire un aumento di volume del 12% a causa dell'elevato contenuto di umidità.
Di conseguenza, i pali di estrazione sono soggetti all'azione delle porzioni laterali degli elementi di supporto. È fondamentale abbassare i pali al di sotto del punto di congelamento per questo motivo.
Per calcolare il punto di congelamento si può utilizzare la seguente formula:
Dove
- Tm è la temperatura media mensile negativa in inverno in una determinata regione;
- Ko è un coefficiente che tiene conto della composizione del terreno.
I parametri per le varie condizioni geologiche sono i seguenti:
- argilla, terriccio – 0.24;
- sabbia, terriccio sabbioso – 0.28;
- sabbia a grana grossa – 0.3;
- ghiaia – 0.35.
Il calcolo preciso della profondità di congelamento del suolo sotto la struttura è determinato dal regime termico all'interno dell'abitazione e può essere calcolato attraverso la seguente formula:
Dove Kh rappresenta il coefficiente di congelamento regolato dalle linee guida SNiP.
Per garantire la stabilità e la longevità di qualsiasi struttura è necessario considerare attentamente la profondità appropriata per la posa di una fondazione su pali. Il tipo di terreno, la capacità portante, la profondità della linea di gelo e le norme edilizie locali sono alcune delle variabili che influenzano la profondità. Per un sostegno sufficiente, i pali devono solitamente raggiungere rocce o terreni stabili e indisturbati. Valutando le caratteristiche uniche del vostro sito, un ingegnere geotecnico può aiutarvi a determinare la profondità ideale per la vostra fondazione su pali, garantendo una fondazione solida e sicura per il vostro progetto edilizio.
Come cambia il valore a seconda del tipo di supporto?
SNiP 2.02.01-83 illustra le caratteristiche dei calcoli e offre suggerimenti per determinare la profondità della fondazione su pali. Le sfumature individuali sono considerate per i vari tipi di elementi di supporto allo stesso tempo.
Caratteristiche del calcolo per i pilastri a vite
Le aste delle viti sono tipicamente interrate al 15% o meno al di sotto del punto di congelamento del terreno. In questo caso, le lame devono essere inserite in uno strato solido spesso almeno tre diametri di tubo. È fondamentale considerare l'altezza del suolo e dello strato di vegetazione nelle regioni in cui la quantità di gelo è minima.
Per la posa in opera di alesaggi

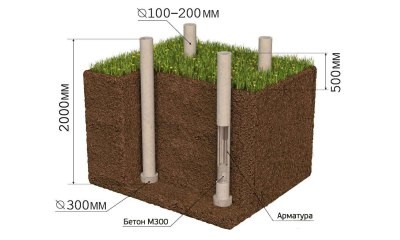

I pozzi vengono perforati fino alla profondità delle rocce refrattarie per installare gli elementi strutturali perforati.
In base alla tecnologia del fondo del pozzo, si consiglia di posizionare un cuscinetto di sabbia compattata almeno 20 centimetri sopra l'estremità inferiore del supporto, se il terreno presenta una tendenza al sollevamento.
L'impossibilità di determinare con precisione la refrattarietà delle rocce alla profondità del pozzo scelto è uno svantaggio della tecnologia per le fondazioni costruite privatamente con pali trivellati. Per questo motivo, i pozzetti vengono perforati a una profondità di 1.da 5 a 2 metri, cioè al di sotto del punto di congelamento, e il terreno a questo livello è sufficientemente compattato, per la costruzione di edifici e strutture basse.
Ma i pali trivellati possono arrivare a una profondità di 30 metri o più su terreni molto instabili. In questo caso, prima di rinforzare e gettare il calcestruzzo, è necessario installare un tubo di rivestimento nel pozzo.
Le norme stabiliscono che la profondità degli elementi di supporto in rocce refrattarie deve essere:
- per i terreni a grana grossa e ghiaiosi, nonché per le sabbie polverose – a partire da 50 cm;
- per altri terreni non rocciosi – da 1 m;
- per strati di torba interrati – a partire da 2 m.
Per le opere di sostegno
Con questa tecnologia, i pali possono essere infissi fino a un massimo di 16 metri. Gli elementi di potenza compositi sono utilizzati in altre situazioni.
Secondo la SNiP, la lunghezza minima dei pali per le strutture solide è di 3 metri, mentre per le strutture cave è di 4 metri.
Come si calcola per una casa a un piano?
Verificheremo, ad esempio, quali pali sono necessari per la costruzione di case private. Durante i calcoli è possibile determinare la profondità dei pozzi di fondazione da scavare.
Prima circostanza:
- Tipica casa a telaio a un piano con una superficie di 6 x 6 m.
- Peso della struttura – 35 t.
- Si sta costruendo su un terreno argilloso con una profondità di congelamento di 1.5 m.
- La profondità media della copertura nevosa nella regione è di 30 cm.
Nove pali a vite con un diametro di 108 mm e una capacità di carico di 5 tonnellate sono preselezionati. Una fondazione di questo tipo è in grado di sostenere il peso della struttura grazie al suo carico massimo. La lunghezza delle aste con questa sezione trasversale può variare da 1 a 12 metri.
La porzione interrata del palo sarà pari a 1.5 m + 15% = 1.75 m, data la profondità di congelamento e il suggerimento di far scendere il tronco del 15% al di sotto del parametro di definizione.
Per prima cosa sceglieremo un'altezza di base pari a 0.4 metri, tenendo conto della quantità di neve presente nell'area. Pertanto, 2.Per la costruzione, nelle condizioni specificate, saranno necessari pali lunghi 5 m.
Questo sito contiene tutte le informazioni necessarie per la progettazione e la realizzazione di una fondazione su pali.
| Fattore | Descrizione |
| Tipo di terreno | Il tipo di terreno influisce sulla profondità. L'argilla e il limo richiedono pali più profondi, mentre i terreni sabbiosi necessitano di pali meno profondi. |
| Linea di gelo | I pali devono essere posizionati al di sotto della linea di gelo per evitare i movimenti causati dai cicli di gelo e disgelo. |
| Portante | Il peso che la fondazione dovrà sostenere. Le strutture più pesanti necessitano di pali più profondi per garantire la stabilità. |
| Falda freatica | Una falda acquifera alta potrebbe richiedere pali più profondi per raggiungere un terreno stabile. |
| Regolamenti locali | Le norme e i regolamenti edilizi della vostra zona possono specificare le profondità minime per le fondazioni su pali. |
| Profondità della roccia | Se il bedrock è vicino alla superficie, i pali possono essere più corti. Se è più profondo, sono necessari pali più lunghi per raggiungerlo. |
Affinché ogni struttura sia stabile e duri nel tempo, è necessario determinare la profondità corretta per la fondazione su pali. Questo comporta un'attenta riflessione sul tipo di terreno, sul carico necessario e sulle condizioni circostanti. È possibile assicurarsi che la fondazione sostenga efficacemente l'edificio valutando attentamente questi componenti.
Un colloquio con un ingegnere geotecnico può fornirvi informazioni importanti sullo stato del terreno nel vostro cantiere. I tecnici possono aiutarvi a determinare il tipo migliore di pali da utilizzare e la profondità necessaria per raggiungere un terreno stabile. Questa azione può garantire una base solida e impedire che si verifichino problemi in futuro.
Ricordiamo che ogni progetto di costruzione è diverso dall'altro. Ciò che è appropriato per un sito web può non esserlo per un altro. A lungo termine, investire il tempo necessario per considerare e organizzare attentamente la profondità della fondazione su pali ripagherà il vostro edificio con una base sicura e duratura.
Se comprendete e mettete in pratica questi principi, potete affrontare il vostro progetto di costruzione con fiducia, sapendo che le fondamenta sono pronte a sostenere la vostra visione. Una struttura di successo e duratura deve essere costruita con un'attenta considerazione della profondità.
