L'espressione "giunto di dilatazione" può capitare quando si lavora su costruzioni di grandi dimensioni. Si tratta di un dettaglio minore che spesso sfugge all'attenzione, ma è fondamentale per preservare la longevità e l'integrità strutturale degli edifici.
I giunti di dilatazione sono realizzati per assecondare i movimenti intrinseci di una struttura. I materiali si espandono e si contraggono in risposta ai cambiamenti di temperatura, umidità e altre condizioni ambientali. Se i giunti di dilatazione non sono presenti, questo movimento può causare deformazioni, crepe e altri tipi di danni strutturali.
Un giunto di dilatazione è essenzialmente un'intercapedine o uno spazio tra due sezioni dell'edificio. Questo spazio permette a ogni parte di muoversi separatamente senza sforzare o danneggiare la struttura nel suo insieme. Questi giunti sono presenti, tra l'altro, nelle pareti, nei pavimenti e nei tetti degli edifici.
È essenziale per chiunque lavori a progetti di costruzione o ristrutturazione comprendere l'uso e il funzionamento dei giunti di dilatazione. Contribuiscono alla durabilità a lungo termine, alla funzionalità e alla sicurezza degli edifici. Nelle sezioni che seguono vedremo i vari tipi di giunti di dilatazione, come installarli e quanto siano importanti per i diversi tipi di progetti edilizi.
| La domanda | Risposta |
| Cos'è un giunto di dilatazione? | Un giunto di dilatazione è un'intercapedine o uno spazio in strutture come edifici, ponti o strade che consente il movimento dovuto a variazioni di temperatura, movimenti del terreno o altri fattori. |
| Perché i giunti di dilatazione sono importanti? | Prevengono fessure o danni consentendo alle strutture di espandersi e contrarsi senza provocare tensioni. |
| Dove sono comunemente utilizzati i giunti di dilatazione? | Si trovano spesso nelle solette in calcestruzzo, nei ponti, nelle autostrade e nelle condutture. |
| Quali sono i materiali utilizzati per i giunti di dilatazione? | I materiali più comuni sono la gomma, il metallo o una combinazione di entrambi. |
| Come funzionano i giunti di dilatazione? | Assorbono il movimento e le vibrazioni, consentendo alla struttura di muoversi senza causare danni. |
Cos'è un giunto di espansione?
È la frammentazione del piano verticale (orizzontale) della struttura dell'edificio prevista dal progetto, che compensa le sollecitazioni del telaio portante e determina modifiche alle dimensioni geometriche e al posizionamento relativo del cemento armato. La mobilità elastica è una caratteristica progettuale che queste giunzioni conferiscono agli edifici. Vengono classificati in base alle sollecitazioni che attenuano, che comprendono la temperatura, il ritiro, i fattori sismici, sedimentari e strutturali.
Le maggiori distanze tra i giunti di dilatazione nelle strutture in cemento armato
I giunti di dilatazione, la cui distanza è determinata in relazione ai valori di resistenza alla fessurazione, sono utilizzati per separare gli edifici i cui telai sono costituiti da prodotti precompressi del primo e del secondo gruppo, in termini di resistenza alla fessurazione. All'interno di un singolo edificio riscaldato, la distanza tra i tagli non dovrebbe essere maggiore di:
- per le strutture prefabbricate: 150 m;
- per le strutture prefabbricate monolitiche e monolitiche – 90 m.
Il 20% viene sottratto dai valori indicati se l'edificio non è riscaldato.
Le strutture che si estendono sulla facciata e in blocchi distinti sono divise da giunti di dilatazione. Le dimensioni non vengono calcolate quando i parametri numerici di progetto sono inferiori ai corrispondenti indicatori della Tabella 1 (a temperature dell'aria di -40 gradi Celsius e superiori). Quest'ultima è ammessa a condizione che il progetto preveda prodotti non precompressi e precompressi, che appartengono al gruppo 3 in termini di resistenza alle fessure. La tabella 1 indica la distanza massima consentita tra i disconnettori di deformazione nelle strutture in cemento armato, che non è calcolabile.
Quando si costruiscono edifici in cemento armato a telaio a un piano, è prevista una riduzione del 20% per la distanza tra le cuciture rispetto ai dati della Tabella 1. Quando si realizzano connessioni verticali in strutture a telaio situate al centro di un blocco distinto, si possono utilizzare anche i dati tabellari. Allineando queste connessioni lungo i bordi del blocco, il lavoro del telaio diventa più simile a quello di una struttura solida quando si tiene conto delle deformazioni tipiche.
Il giunto di dilatazione è un componente essenziale utilizzato nelle costruzioni e nelle ristrutturazioni edilizie, che ha lo scopo di assorbire la dilatazione e la contrazione termica dei materiali, prevenendo così le fessure e i danni strutturali negli edifici. Consente un movimento controllato in risposta ai cambiamenti dovuti all'assestamento o agli sbalzi di temperatura tra le sezioni di una struttura, ad esempio tra pareti, pavimenti o altri componenti dell'edificio. Per garantire che gli edifici resistano nel tempo alle sollecitazioni ambientali e mantengano la loro integrità, è indispensabile che i giunti di dilatazione siano installati e intesi correttamente.
Come si realizzano??

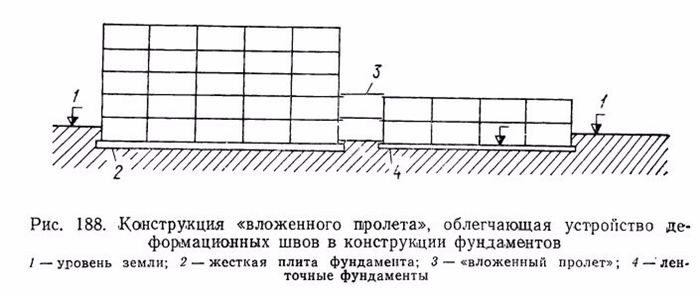

Le sezioni a ritiro termico (sedimentario-sismico) possono essere create in una struttura combinando cuciture termiche (sedimentarie e sismiche) e di ritiro. Innanzitutto, l'edificio viene diviso in due sezioni, la prima che divide la lunghezza e la larghezza dal tetto alla sommità delle fondamenta e la seconda che divide l'edificio in singoli blocchi. Nel calcestruzzo armato, è consentita la deformazione di un segmento verticale dei solai e delle pareti di larghezza compresa tra 20 e 30 mm. In questo spazio vuoto è presente un materiale idrofobo ed elastico. L'apertura corretta si forma montando colonne e travi accoppiate in sezioni adiacenti di edifici vicini.
Anche quando i blocchi sono uniti da una campata di deposito, la giunzione sedimentaria è presente nelle strutture con blocchi di altezza variabile e in quelle collocate in terreni eterogenei. Inserendo nelle casseforme barre di legno imbevute di bitume, la dilatazione termica della pietra armata nella zona cieca viene compensata dalla frammentazione fino a un'altezza di due metri. Si costruisce l'ingresso mobile ed ermetico accanto al cassero. Quando la superficie di una stanza supera i 30 m2 , possono verificarsi deformazioni da ritiro nei pavimenti in calcestruzzo.
Le fessure compaiono quando il calcestruzzo si espande durante il processo di indurimento. Gli strappi del materiale possono percorrere i tagli praticati o passare sotto di essi in profondità se la superficie del massetto viene tagliata a una profondità di 1/4 o 1/2 dell'altezza. Le piattaforme di massetto possono variare in lunghezza fino a 6 metri su un lato e in rapporto d'aspetto non superiore a 1:1.5. Sono inoltre dotate di smorzatori per assorbire il ritiro e la dilatazione termica orizzontale dei materiali in corrispondenza dei giunti dei diversi materiali posati nel pavimento e dei giunti strutturali del calcestruzzo gettato in tempi diversi.
Lungo il perimetro della stanza, i giunti di isolamento dividono l'intera altezza del massetto in calcestruzzo dalle pareti. Nel taglio vengono inseriti materiali elastici, oppure viene lasciato vuoto. Analogamente, la sigillatura di una giunzione garantisce l'isolamento di scale e colonne dal massetto sottostante. Le giunture dividono le lastre monolitiche dal telaio di supporto della struttura. La determinazione della larghezza di un elemento tipico del pavimento è aiutata dai calcoli.
Questi tipi di frammenti vengono versati nei solai interpiano. I materiali e i composti impermeabilizzanti elastici vengono utilizzati per riempire i vuoti, che vengono poi sigillati. I giunti di dilatazione separano inoltre le fondazioni a nastro in elementi indipendenti per tutta l'altezza. Devono offrire un'impermeabilizzazione affidabile e una compensazione del carico e delle sollecitazioni. Il progetto determina la quantità e la frequenza delle sezioni di fondazione. Il tipo di terreno determina la fase di taglio della fondazione.
Ad esempio, 15 m per quelle in pendenza e 30 m per quelle in leggera pendenza. I sigillanti per giunture devono essere in grado di mantenere la loro elasticità e tenuta nel tempo. Le strutture verticali delle pareti interne ed esterne si dividono in compartimenti formando sezioni orizzontali.
L'altezza del vano è fino a 20 metri per le pareti portanti di facciata e fino a 30 metri per le pareti interne. In queste aperture del telaio viene inserita una linguetta e una scanalatura, avvolta due volte nel feltro per tetti, intasata con stoppa e sigillata con argilla. La loro larghezza varia da 3 mm a 100 cm, a seconda del tipo di giuntura.
Chiunque si occupi di costruzioni o ristrutturazioni deve conoscere i giunti di dilatazione. Questi giunti sono parti cruciali che consentono agli edifici e alle strutture di resistere alle sollecitazioni e ai movimenti provocati da variazioni di temperatura, attività sismica e altre condizioni ambientali. In assenza di giunti di dilatazione, i materiali possono rompersi, deformarsi o creparsi, mettendo a rischio la sicurezza pubblica e rendendo necessarie costose riparazioni.
Poiché gli effetti della dilatazione e della contrazione sono più evidenti nei grandi edifici, nei ponti e nelle strade, i giunti di dilatazione sono particolarmente importanti. Questi giunti supportano i movimenti naturali e preservano l'integrità strutturale della struttura offrendo un'interfaccia flessibile. Le prestazioni e la durata a lungo termine di un progetto di costruzione dipendono da questa flessibilità.
La posizione e il tipo di giunti di dilatazione necessari per la ristrutturazione o la costruzione di un progetto devono essere attentamente considerati. Alcuni tipi di giunti sono necessari per diversi materiali e strutture, al fine di gestire i loro particolari modelli di sollecitazione. Utilizzando i giunti di dilatazione adeguati, è possibile aumentare la longevità e la sicurezza dell'edificio. Rivolgetevi a un ingegnere strutturale o a un esperto di costruzioni.
In conclusione, i giunti di dilatazione sono essenziali per l'integrità e le prestazioni delle strutture. Prolungano la vita delle infrastrutture e degli edifici e proteggono dai danni delle calamità naturali. Nelle costruzioni e nelle ristrutturazioni, i giunti di dilatazione sono un componente essenziale che può far risparmiare denaro, tempo e risorse se adeguatamente compreso e implementato.
