O que são taludes e paredes de um poço, que tipos existem e qual a sua finalidade?

As paredes e os taludes dos fossos são aspectos importantes da escavação e dos trabalhos de fundação na construção. Estes componentes são necessários para estabelecer condições seguras e estáveis durante a escavação.

Os lados angulosos de um poço que são escavados para dar estabilidade e acesso são designados por taludes. Evitam que o solo circundante ou a pressão da água provoquem o desmoronamento do fosso para o interior. O tipo de solo e a profundidade de escavação são tidos em consideração aquando da conceção dos taludes.

Na construção são utilizados declives de vários tipos; estes incluem declives inclinados que se afastam da vertical e declives verticais que são rectos e perpendiculares ao fundo do poço. A seleção do tipo de talude é influenciada por vários factores, incluindo regulamentos de segurança, profundidade de escavação e composição do solo.

As superfícies verticais que delimitam o perímetro da escavação são designadas por paredes do fosso. Para manter estas paredes estáveis e evitar o seu desmoronamento, pode ser adicionado reforço com aço ou betão. As paredes são essenciais para manter a integridade estrutural do poço, bem como para proteger o pessoal e as ferramentas.

As paredes de fosso têm várias formas: as paredes diafragma são feitas através da escavação de uma vala e do seu enchimento com betão armado; as paredes de estaca-prancha utilizam painéis de aço ou de vinil encravados no solo; as paredes de estaca-prancha utilizam estacas verticais de aço com um revestimento horizontal de madeira ou de betão.

Para que os projectos de construção decorram de forma segura, estável e eficiente, é fundamental compreender as funções e as variedades de taludes e paredes. Cada tipo tem uma função distinta no controlo da profundidade da escavação, do estado do solo e da integridade estrutural geral do local.

Conceito

Os lados de um poço, que definem os limites da escavação, são as suas paredes. Os muros inclinados num determinado grau são designados por taludes. Que tipo de paredes devem ser utilizadas para a fossa – verticais ou inclinadas, consoante o tipo de solo e as circunstâncias em que a obra é efectuada?

A inclinação permite escavar buracos mais profundos sem receio de desmoronamento. Para reduzir o risco de deslizamento de terras durante o projeto, devem ser removidas as pedras grandes.

Os muros de suporte e os taludes são aspectos importantes da construção que garantem a estabilidade e a segurança da escavação. Os lados angulosos de um poço que impedem o solo de colapsar para dentro são chamados de declives, e o tipo e a profundidade do solo determinam a inclinação dos mesmos. Em contrapartida, os muros são construções verticais que têm por objetivo segurar e apoiar o solo que envolve a escavação. As condições do solo do local e a profundidade do poço determinam qual das várias configurações de paredes e taludes – vertical, inclinada e em degraus – é utilizada. A compreensão destes componentes é crucial para preservar a segurança das escavações e maximizar a produtividade da construção.

Normas de conceção

Este tipo de trabalho é uma tarefa importante e complexa que rege os SNIP e as empresas comuns, incluindo:

• SNiP 3.02.01-87;
• SNiP III-4-80*;
• SNiP 12-04-2002;
• SP 104-34-96;
• SP 45.13330.2017.

Condições a que deve estar atento:

• tipo de solo;
• profundidade;
• objectos próximos;
• carga prevista dos edifícios;
• nível do lençol freático.

Variedades

As paredes são distintas; podem ser naturais, sem reforço ou com reforço. Há numerosos factores a considerar na sua seleção. São reforçadas, inclinadas e verticais.

Vertical

Estes muros são paralelos ao horizonte. As paredes verticais podem ser utilizadas para solos inesperados e secos com uma estrutura homogénea, de acordo com o SNiP 12-04-2002.

Limite de profundidade:

• cascalho – 1.0 m;
• arenosa – 1.0 m;
• franco-arenosa – 1.25 m;
• argila – 1.5 m;
• argilosa – 1.5 m;
• muito densas – 2.0 m.

A profundidade máxima das paredes verticais pode ser aumentada num valor igual à profundidade de congelação, mas não superior a dois metros, desde que a temperatura exterior não ultrapasse os -2 graus.

Oblíqua

São também designadas por taludes e são utilizadas em escavações até 1.25 metros em média, onde a utilização de verticais seria arriscada. O desmoronamento pode provocar o enchimento do fundo do poço e dar-lhe uma nova forma.

Pode também resultar num acidente. Será necessário investir tempo, dinheiro e esforço na limpeza da base, na reposição do solo no seu contorno original e no seu enchimento, a fim de atenuar os efeitos de uma eventual derrocada. Aconselha-se que, após a escavação, a construção das fundações seja iniciada o mais rapidamente possível em covas sem reforço.

Devido à possibilidade de fissuras e delaminações em rochas húmidas, os trabalhos só devem ser efectuados após a inspeção das paredes do fosso. Para evitar que a terra escavada volte a rolar, deve haver um mínimo de 0.6 metros de espaço livre à volta do limite do fosso.

Fortificado

A estabilidade das paredes dos fossos pode ser afetada negativamente pelas cargas mecânicas e pelas variações climáticas a que estão sujeitas. Embora a inclinação possa evitar o desmoronamento das paredes, nem sempre o consegue fazer.

Além disso, em zonas urbanas densamente povoadas, pode nem sempre ser viável garantir um fosso suficientemente íngreme. Por conseguinte, é aconselhável reforçar as paredes de poços muito profundos e que contenham meios granulares.

Métodos de reforço:

• Cimentação;
• Reforço com lingueta e ranhura;
• Parede no solo.

Em ambientes metropolitanos, utiliza-se a cimentação. Ao utilizar esta técnica, os danos nas fundações provocados pelas vibrações dos edifícios próximos são eliminados. Embora bastante dispendiosa, esta abordagem é incrivelmente fiável.

Para uma melhor fixação do betão, é necessário escavar primeiro um recesso e, em seguida, instalar uma malha de reforço à volta do perímetro. De seguida, as paredes são cobertas com a primeira camada de solução. O cimento é então vertido nos poços horizontais que foram perfurados. Aplicar as camadas seguintes após a secagem da primeira camada.

Existem duas técnicas de betonagem:

• Seca. A mangueira é alimentada com uma mistura de cimento com adição de areia, utilizando ar, e a água é misturada apenas à saída da mangueira. Com este método, a camada de enchimento pode atingir 10 cm.
• húmida. Neste método, é utilizada uma solução pré-fabricada, na qual o ar é fornecido à saída da mangueira e o betão é pulverizado. A espessura do enchimento com este método não é superior a 3 cm.

As estruturas construídas durante o reforço das paredes têm de se proteger contra as águas subterrâneas e suportar o peso do solo.

O reforço com lingueta e ranhura é menos dispendioso do que a aplicação de cimento. As rochas húmidas, enfraquecidas e soltas podem ser tratadas com esta técnica. Uma estaca-prancha é enterrada no solo antes do início da construção, reforçando as paredes que serão eventualmente construídas.

Começa-se por assegurar o perímetro antes de escavar um fosso. A estaca-prancha pode ser reutilizada; para isso, é retirada do solo, levada e aplicada noutros objectos depois de terminada a obra.

Na construção, as estacas-pranchas existem em três variedades diferentes:

• Tubos de estacas-pranchas – um dos métodos mais económicos. Os tubos metálicos são cravados, pressionados ou aparafusados no solo até ao nível de projeto. Depois de instalar todos os tubos e escavar um fosso, as paredes podem ser reforçadas com uma vedação – escudos de madeira que são fixados entre os tubos, evitando que o solo se desfaça. Em rochas densas, é possível reduzir o número de tubos e preencher o espaço entre eles com um tampão, poupando assim esforço e recursos para os conduzir.
• Língua e ranhura planas – trata-se de um perfil metálico com ranhuras nos bordos. Graças a ela, as peças são firmemente fixadas umas às outras e suportam a carga com sucesso.
• Língua e ranhura Larsen – esta é uma versão modificada de uma língua plana, só que é feita na forma da letra U com fechos nas bordas. Graças à sua forma e à estrutura das comportas, pode suportar cargas pesadas e proporcionar uma impermeabilidade total. É importante fazer o trabalho com cuidado e unir as peças de forma fiável, sem deformar o aço e os fechos.

Nos casos em que existe a possibilidade de inundação do fosso, é utilizada a estaca-prancha Larsen.

• Martelagem – efectuado com um martelo mecânico. Não é utilizado na cidade para não prejudicar as fundações dos edifícios vizinhos.
• Imersão por vibração – Baseado no uso de vibração para reduzir a densidade do solo e garantir que a estrutura fique imersa no solo. Adequado para solos arenosos e siltosos, mas não adequado para solos duros.
• Recuo estático – o método mais seguro e tecnologicamente mais avançado. Utiliza máquinas que pressionam a estaca prancha no solo. Este método é menos ruidoso do que os outros, não emite vibrações e é aplicável em quase todas as condições, quer se trate de uma cidade ou de zonas rochosas.

Podem ser utilizadas âncoras ou espaçadores para reforçar uma parede de estacas-pranchas.

Utilização da "parede no solo" A tecnologia requer equipamento especializado. Uma máquina de perfuração é um dispositivo que pode perfurar poços verticais profundos. A mina é primeiro abastecida com uma solução de bentonite, o que evita que a mina se desmorone.

Uma estrutura reforçada é inserida no tronco e preenchida com betão quando a profundidade designada é atingida. Os solos com partículas rochosas e areia solta e fluida não podem ser tratados com este método.

O enchimento é efectuado assim que as paredes são reforçadas utilizando qualquer uma das técnicas, evitando que a entrada de humidade destrua a fundação.

A seleção dos muros (verticais, inclinados ou protegidos) é determinada por factores como o clima, as águas subterrâneas, a rocha e a profundidade. É perfeitamente possível fazer paredes verticais para uma pequena reentrância.

A utilização de declives específicos já é necessária para as escavações mais profundas. É necessário utilizar fortificações se for preciso lançar as bases de uma grande estrutura.

Declive e ângulo de repouso

A inclinação do declive revela a altura do poço em relação à sua localização. O ângulo formado pela parede inclinada e pela base do poço é conhecido como ângulo de repouso.

Inclina-se naturalmente. O rácio entre a rocha solta à superfície e o fundo do poço determina o ângulo destes declives.

Este parâmetro é utilizado para calcular a resistência do solo, o que ajuda a escolher o ângulo de inclinação.

Definição do ângulo

É necessário selecionar o ângulo apropriado para criar o declive adequado que pode evitar o desmoronamento das paredes.

De acordo com a Tabela 4 do SNiP III-4-80, a inclinação dos declives para escavações com uma profundidade não superior a cinco metros é escolhida durante a fase de projeto.

Para encontrar o ângulo de repouso máximo, existem tabelas adicionais disponíveis. Para os estados relaxado e normal, são diferentes.

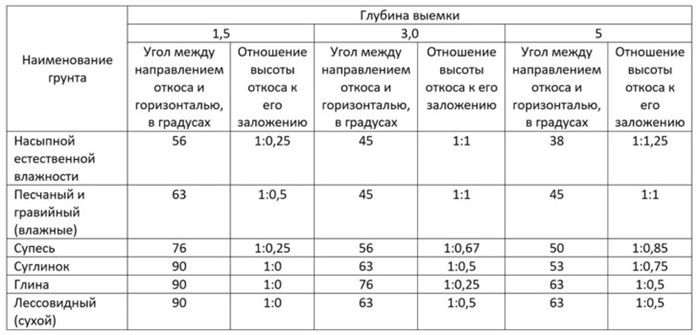

Os ângulos de repouso naturais dos solos são apresentados no quadro:

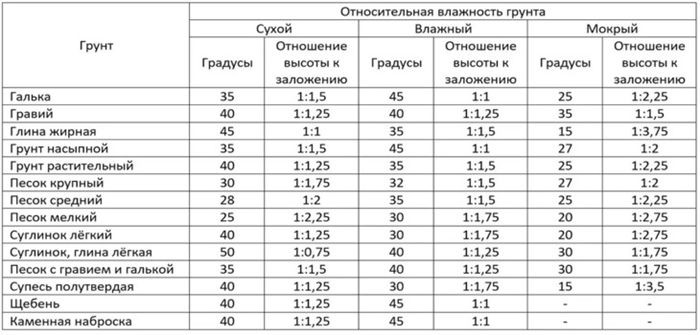

Inclinação dos ângulos de repouso natural, conforme determinado pelo SNiP, para rochas soltas:

O ângulo mais solto é selecionado nos casos em que o solo não é homogéneo, mas combina vários tipos. Deve ser criado um projeto se a escavação for mais profunda do que cinco metros. Além disso, é necessário para reentrâncias escavadas em solos não incluídos na tabela utilizada para escolher potenciais ângulos com uma profundidade superior a um metro.

A ilustração mostra um diagrama de um fosso cheio de taludes:

Em projectos de construção e escavação, é essencial compreender os taludes e as paredes de um fosso. Cada um destes elementos tem uma função específica que aumenta a estabilidade e a segurança do local de escavação.

As paredes ou lados angulares formados durante a escavação são designados por taludes de um poço. O seu principal objetivo é estabilizar e suportar a área escavada, evitando desmoronamentos e deslizamentos. O tipo de solo, o clima e a profundidade da escavação afectam a inclinação destes taludes. Os taludes corretamente concebidos garantem a segurança do pessoal e dos aparelhos no interior do poço.

Na escavação, são utilizados declives de vários tipos; a seleção de um declive depende das necessidades específicas do projeto. Os taludes simples com inclinações suaves são frequentemente adequados para escavações pouco profundas, como as valas de serviços públicos. Para escavações mais profundas, podem ser necessários projectos mais complexos, como taludes escalonados ou mesmo paredes verticais reforçadas com escoras ou estruturas de retenção.

As paredes do fosso, por outro lado, são os elementos verticais que rodeiam a escavação. Estas paredes podem ser construídas pelo homem e estabilizadas com materiais como o aço ou o betão, ou podem ser naturais, formadas pela rocha ou solo local. Os muros de suporte dos fossos têm outras funções para além do apoio; também ajudam no acesso, garantem a integridade estrutural e gerem a infiltração de águas subterrâneas.

Geralmente, os engenheiros, empreiteiros e trabalhadores envolvidos em projectos de construção e manutenção precisam de compreender as subtilezas dos taludes e muros na escavação. Os especialistas podem aplicar projectos eficientes que melhoram a eficiência e a segurança no local, tendo cuidadosamente em conta variáveis como a composição do solo, a profundidade e os requisitos de segurança.
