Quais são os elementos que compõem um sistema de treliça de telhado de duas águas e quais são os tipos existentes?

A construção requer um sistema de treliça de telhado de duas águas para estabilidade estrutural e atração visual. A forma triangular deste tipo de telhado é criada por dois painéis de telhado inclinados que se juntam numa cumeeira. Para qualquer pessoa envolvida na construção ou renovação de uma casa, é essencial compreender os componentes e as variedades das armações do telhado de duas águas.

Um sistema de cobertura de duas águas é fundamentalmente constituído por algumas partes importantes. Entre estes estão as vigas, que são as vigas angulares que criam o ângulo da inclinação do telhado e suportam o peso do telhado. Normalmente, o comprimento das vigas vai desde o topo das paredes até à cumeeira do telhado.

A viga de cumeeira ou tábua de cumeeira também é um componente essencial do sistema de treliça de telhado de duas águas. Esta peça horizontal une as extremidades superiores das vigas e corre ao longo do pico do telhado. É essencial para distribuir uniformemente o peso do telhado e dar estabilidade a toda a estrutura.

Os telhados de duas águas têm frequentemente tirantes ou vigas de teto, para além das vigas de cobertura e das vigas de cumeeira. Ao nível do teto, estes elementos horizontais são colocados horizontalmente entre as vigas opostas. Ajudam a manter a estrutura estável e na forma pretendida, evitando que as paredes se fracturem sob o peso do telhado.

Os sistemas de armação do telhado de duas águas existem numa variedade de tipos, dependendo dos requisitos estruturais e das escolhas de design efectuadas. Os telhados de duas águas holandeses, que acrescentam uma pequena empena ao topo de um telhado de quatro águas para aumentar o espaço e a ventilação, e os telhados de duas águas normais, que têm duas inclinações que se encontram numa única cumeeira, são variações comuns.

Tomar decisões informadas durante os projectos de construção e renovação garante que a arquitetura residencial seja funcional e esteticamente agradável. Para tal, é necessário conhecer bem estes componentes e os vários tipos de sistemas de vigas para telhados de duas águas.

Tipos de sistemas de caibros para um telhado de duas águas

O sistema de vigas do telhado de duas águas é classificado como sistema em camadas ou sistema suspenso, dependendo da função da divisão e do tamanho do telhado de duas águas.

Sistema de suspensão

As únicas paredes exteriores do edifício que podem suportar um sistema de caibros suspensos para um telhado de duas águas são as que suportam peso.

As características da instalação do sistema de suspensão dependem da largura do vão e do desenho do telhado.

Para casas pequenas

Os edifícios com menos de seis metros de separação entre uma parede e outra devem considerar estruturas suspensas. A estrutura tem a forma de um triângulo.

São utilizadas várias técnicas para aumentar a capacidade de suporte de peso das faces do triângulo de armação:

• As bases das pernas da viga no topo são fixadas com sobreposições;
• Utilize barras com uma secção transversal maior nas partes laterais;
• As barras são fixadas cortando-as no elemento da cumeeira;
• As inclinações para o equipamento da cobertura são aumentadas cortando uma abertura para as vigas da estrutura nas tábuas estendidas, de modo a convergirem para trás de uma linha que vai do bordo da parede interior até à inclinação das vigas.

Pode distribuir a carga pela estrutura utilizando estas técnicas.

Reforçar o triângulo da estrutura

Para as coberturas de sótão

Ao montar uma estrutura de sótão, tenha em conta os seguintes aspectos:

• Instalação obrigatória de Mauerlat, na qual a viga da estrutura é instalada por corte;
• Instalação de Rigel – bases para a cobertura do teto do chão. A opção de fixação mais eficaz são as nervuras da barra transversal na viga por meio de uma meia-embalagem;
• O comprimento da placa de bisel deve ser superior à linha da parede;
• A secção transversal das barras da estrutura deve ser máxima;
• O aperto deve ser efectuado com uma suspensão. Com um puff longo, é necessário reforçá-lo no centro com tábuas pregadas por cima e por baixo.

A fixação dos componentes requer uma atenção especial, uma vez que o sótão sofre cargas tanto no interior como no exterior.

Além disso, o isolamento é instalado no sistema de caibros do telhado de duas águas com o sótão, aumentando a carga.

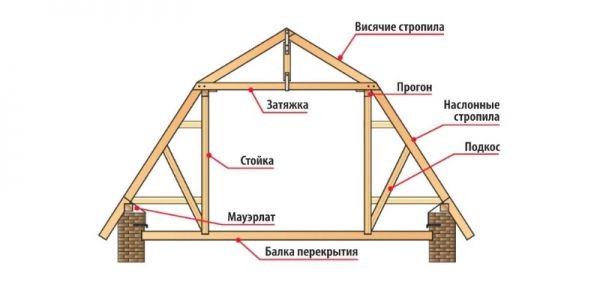

Estrutura da viga do telhado do sótão

Para casas grandes

A instalação de componentes de fixação adicionais é necessária quando se instala um sistema de suspensão com mais de 6.5 metros de comprimento para evitar a flacidez inerente ao peso do tirante.

Aspectos a ter em conta:

• É aconselhável fazer o tirante a partir de duas vigas, cortando-o e fixando-o com placas de metal;
• Um cabeçote deve ser instalado na parte central da estrutura;
• Para distribuir o peso de forma fiável pelo cabeçote e pelas tábuas da viga, é melhor fixar escoras, bem como outros elementos de retenção.

Em certos casos, é possível instalar os quadros sobre uma película impermeabilizante em vez de um Mauerlat aquando da instalação de um sistema suspenso. Além disso, o sistema de suspensão distingue-se pela ausência de peças complexas, o que facilita a tarefa de posicionamento da estrutura do telhado.

Sistema em camadas

Uma estrutura suspensa carece de pontos de apoio suplementares no interior; é aqui que as estruturas em camadas diferem das estruturas suspensas. A instalação de um Mauerlat é um requisito para a montagem de um sistema em camadas.

As instalações de estruturas com e sem espaçador são suportadas pela conceção do sistema.

Estrutura sem espaço

As casas de toros têm de ter armações não axiais instaladas. As bases dos caibros devem ser fixadas ao Mauerlat aquando da sua instalação.

Existem várias formas de fixar a base do sistema ao Mauerlat:

• chanfrando a sola da perna da viga de modo a que a sua área com o mauerlat seja a mesma, e o corte não exceda 0.25 cm da altura da viga. Neste caso, as vigas, sem se ligarem umas às outras, são fixadas ao elemento de cumeeira de ambos os lados;
• Ligando as vigas de caibro na cumeeira com um prego – na parte superior, e articulando-as com uma placa de metal flexível ao mauerlat – na parte inferior.

Deve ter-se um cuidado extra para garantir que os cálculos são exactos quando se fixam as pernas da viga sem as unir na parte da cumeeira.

A pressão de dilatação actuará sobre as paredes do edifício mesmo com pequenas diferenças de esquema, o que pode provocar o desmoronamento das paredes.

Com contracções

As contracções são fixadas aos postes estruturais para dar estabilidade e resistência à estrutura. A madeira utilizada deve ter a mesma secção transversal que as vigas. Os tacos são pregados em ambos os lados da viga para maior resistência.

O elemento da cumeeira, que impede que o telhado se desloque horizontalmente, pode ser fixado de forma segura utilizando o mesmo método.

Estrutura cheia de contração

Com escoras

As escoras garantem a resistência do caibro e aumentam a capacidade de suporte de peso da estrutura de madeira.

Um ângulo de corte medido com precisão é um pré-requisito crucial para a instalação de escoras, porque permite que a escora se encaixe firmemente contra os componentes que está a ligar.

Num sistema em camadas, a escora é fixada num ângulo de 45° em relação à linha horizontal se a peça de suporte estiver posicionada no centro da base da estrutura; se o suporte estiver mais próximo de uma das paredes de suporte de carga, o ângulo de fixação pode variar, indo de 45° a 53°.

Se houver a possibilidade de a fundação assentar, ou se as paredes de um edifício de madeira encolherem ligeiramente, é melhor construir uma estrutura com escoras.

Estrutura equipada com escoras

Com dois apoios interiores

As vigas são colocadas por baixo das pernas da viga quando existem dois apoios sob a forma de paredes interiores. Uma cremalheira que é suportada pelo suporte interior é pregada na base das vigas no caso de as vigas não serem instaladas.

As vigas são instaladas em suportes de carga. As pranchas são colocadas nos suportes interiores para suportar o peso das vigas das estantes. As vigas são fixadas umas às outras cortando-as de modo a ficarem bem ajustadas.

A cumeeira não é instalada nesta conceção.

Os tirantes são fixados à estrutura para garantir que esta não suporta tensões.

As cremalheiras, que se estendem horizontalmente desde a base interior até à perna da viga, e as juntas, que são vigas de madeira que ligam as bases das cremalheiras na diagonal, ajudam a garantir a estabilidade da estrutura.

Se a estrutura for espaçadora, é fixada uma barra transversal – uma viga que liga as pernas da estrutura – acima da madre.

Tipos de sistemas de vigas

Instalação de caibros para uma cobertura de sótão

Antes de colocar o sistema de vigas sob o sótão, a carga do telhado deve ser calculada com precisão e devem ser consideradas outras variáveis que possam afetar o desempenho do sistema.

Devem ser utilizados anti-sépticos em todos os componentes de madeira.

A instalação do sistema de caibros é efectuada por fases:

• Instalar o Mauerlat sobre a camada de impermeabilização. A tábua é fixada às paredes com agrafos ou pregos e amarrada com fio metálico a ganchos previamente preparados na parede;
• Os elementos da estrutura são cortados;
• O retângulo principal é feito de tirantes e de estantes;
• São montadas duas madres intermédias, às quais são fixadas as vigas inferiores;
• A estrutura pode ser elevada até ao telhado, onde podem ser instaladas as vigas superiores, ligando-as na base superior, fixando a viga de cumeeira e a madre lateral;
• Reforçar a estrutura com os elementos necessários: aperto, cremalheiras, escoras, batentes adicionais.

Após a instalação da estrutura, são aplicados o revestimento, os componentes da torta de cobertura, o material de cobertura e uma película de barreira de vapor.

Instalação do telhado de mansarda

Instalação de caibros para o sótão

O sistema de suspensão mais básico encontra-se no sótão de um telhado de duas águas.

Recomenda-se a construção de asnas pré-fabricadas para o sótão no solo antes de as elevar para o telhado e instalar primeiro o Mauerlat.

Pernas de viga que são firmemente fixadas entre si na base inferior para formar asnas. Outras opções são os cabeços ou as escoras.

É crucial fixar os tirantes às vigas. Não será necessário instalar uma saliência se os tirantes forem instalados com as suas vigas posicionadas meio metro atrás da linha da parede.

Aqui está um guia para fazer você mesmo as vigas.

As madres superiores e inferiores são utilizadas para fixar as asnas.

Vigas de telhado para o sótão

Sistema de caibros para telhados de duas águas: elementos

Os seguintes componentes são utilizados para organizar a estrutura de um telhado de duas águas:

• Mauerlat. Um elemento que é fixado a uma parede de suporte de carga. Toda a estrutura da armação do caibro está montada nela;
• Correr. Viga que liga as pernas da viga nos lados e no elemento da cumeeira;
• Puff. Uma viga ligada às pernas da viga, impedindo-as de divergir;
• Avó. Uma viga situada verticalmente e fixada na cumeeira e no tirante;
• Escora. Uma tábua que liga a viga e o caibro num ângulo;
• Cremalheira. Apoia-se verticalmente sobre a cama e as vigas;
• Cavalete. Viga que liga as bases superiores das vigas;
• potranca. Parte extensível do caibro para a cobertura;
• Saliência. Uma estrutura adicional serve para proteger a parede exterior da chuva;
• Ripa. Treliça instalada na estrutura do caibro para fixar a camada de cobertura.

Uma treliça é um conjunto de vários componentes (caibros, caibros e travessas) num único plano.

Sistema de vigas de telhado de duas águas, ilustrado nos desenhos e imagens abaixo:

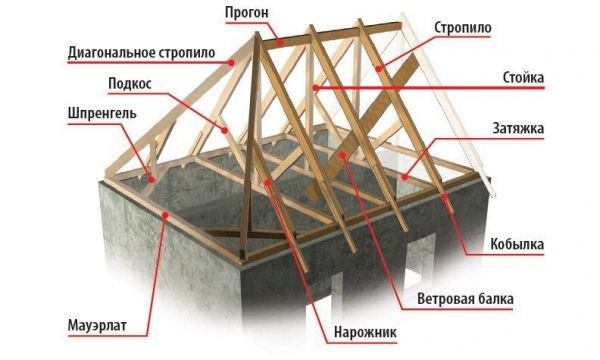

Esboço dos componentes do sistema de caibros

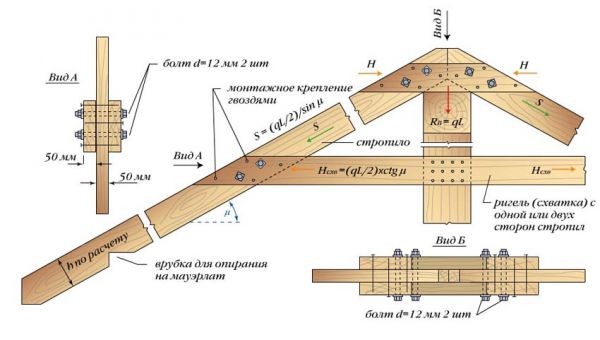

Nós do sistema de caibros de um telhado de duas águas

É essencial compreender os elementos fundamentais e as variações dos sistemas de treliças de telhado de duas águas. A estrutura que suporta a estrutura do telhado é constituída por vigas de teto, vigas de cumeeira e caibros na maioria dos sistemas de treliça. Diferentes variações, como as treliças de pilar rei e as treliças de pilar rainha, satisfazem uma variedade de necessidades funcionais e arquitectónicas, proporcionando vantagens estéticas e estruturais distintas. Ao investigar estes componentes e tipos, os construtores e proprietários de casas podem garantir que os seus projectos de coberturas são esteticamente agradáveis e duradouros.

A resistência e a longevidade da estrutura são garantidas e um método fiável de fixação dos componentes estruturais também contribui para uma vida útil prolongada.

A resistência da base de um telhado de duas águas não depende apenas da fixação correcta.

Inclui também o cálculo exato de cada elemento da estrutura com base numa avaliação confirmada do tipo de estrutura na fase de projeto.

As ligações das vigas do telhado de duas águas são efectuadas a vários componentes estruturais.

Principais componentes estruturais:

• Com viga: fixada com um dente com espiga ou com um dente com ênfase. Utilizar adicionalmente cantos. Montagem na viga através do corte de um batente para a espiga na viga com um encaixe. Um único dente é fixado com uma espiga e um batente. Se for efectuado um entalhe, a distância a partir da extremidade do bloco deve ser 0.2 – 0.4 m;
• Com Mauerlat: para uma fixação rígida, utilizar cantos ou efetuar cortes, A resistência da base de um telhado de duas águas não depende apenas da fixação correcta, que é feita com pregos ou agrafos, com uma dobradiça – um fixador metálico móvel, com uma serra – um prego ou agrafo;
• Com um patim: cortar a borda num ângulo e fixá-la de ponta a ponta com pregos, fixação com um suporte ou tábua suspensa. As tábuas sobrepostas são fixadas com um parafuso ou pregos.

Os elementos são ligados de acordo com o vão:

• Avó. Em cima – com agrafos e um grampo, em baixo – com um grampo;
• Estribo. A parte superior está ligada à viga e a parte inferior ao cabeçote;
• Suportes. Fixação com placas de madeira ou de metal, cavilhas.

Abaixo encontra-se um esquema do sistema de vigas de telhado de duas águas:

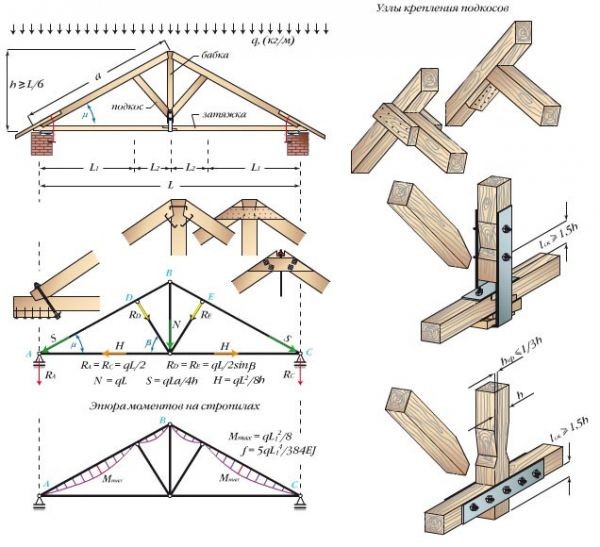

Componentes do diagrama do sistema de caibros

O sistema de treliças de um telhado de duas águas é normalmente constituído por:	Os tipos de sistemas de cobertura de telhado de duas águas incluem:
1. Pórtico superior	1. Treliça de pilar rei
2. Pilar inferior	2. Treliça de coluna
3. Elementos verticais e diagonais da alma (escoras)	3. Treliça Howe
4. Viga de ligação horizontal	4. Treliça Pratt
5. Suportes finais ou pontos de apoio	5. Treliça Fink

A compreensão do sistema de treliça de telhado de duas águas torna claro que os tipos e a composição do sistema desempenham um papel fundamental nos projectos de construção e remodelação. Este sistema é essencialmente constituído por componentes essenciais destinados a suportar eficazmente a estrutura da cobertura. Estes componentes são normalmente constituídos por uma viga de cumeeira que liga as extremidades superiores das vigas, o que cria a inclinação do telhado.

Além disso, as vigas horizontais do teto ou as vigas de ligação são elementos essenciais que estabilizam a estrutura do telhado e impedem que as paredes se desmoronem sob o peso do telhado. Juntos, estes componentes formam uma estrutura forte que pode suportar cargas e uma variedade de condições climatéricas ao longo do tempo.

Os sistemas de treliças para telhados de duas águas existem numa variedade de tipos, dependendo das necessidades e preferências do arquiteto. As variações mais comuns incluem asnas de calcanhar elevado que permitem níveis de isolamento mais elevados, promovendo a eficiência energética, e asnas de sótão que incluem espaço para áreas de habitação ou de armazenamento extra.

No final, a seleção do melhor sistema de treliça de telhado de duas águas requer a consideração de elementos como objectivos de eficiência energética, integridade estrutural e design arquitetónico. Os profissionais da construção e da renovação podem tomar decisões bem informadas que satisfaçam os requisitos funcionais e estéticos, tendo um conhecimento profundo dos componentes e tipos disponíveis.
