Несущая способность почвы и способы ее увеличения

Одним из важных факторов при строительстве является несущая способность грунта. Она определяет, какой вес зданий и других сооружений может оказывать на почву. Осмысление этого понятия крайне важно для обеспечения устойчивости и безопасности любого строительного начинания.

Природный грунт часто не обладает несущей способностью, необходимой для поддержания предполагаемых конструкций. Это может привести к таким проблемам, как смещение, оседание или даже разрушение конструкции. К счастью, существует множество способов увеличить несущую способность грунта, чтобы его можно было использовать для строительства.

Уплотнение, добавление стабилизирующих материалов и применение армирующих технологий — распространенные способы увеличения несущей способности грунта. Каждый из этих методов имеет свои преимущества, и выбор метода зависит от особенностей проекта, а также от типа грунта, имеющегося в данном месте.

Строители могут гарантировать прочный и устойчивый фундамент для своих проектов, тщательно оценив почву и применив правильные методы улучшения. Это продлевает срок службы инфраструктуры и зданий, а также способствует достижению структурной целостности. Ключевым компонентом успешного строительства и реконструкции является понимание и повышение несущей способности грунта.

От чего зависит несущая способность??

Для определения несущей способности грунта специалисты проводят геологические исследования. На строительной площадке бурится несколько скважин, через равные промежутки времени отбираются образцы, проводятся лабораторные исследования и составляется отчет.

На несущую способность влияет множество факторов:

• Тип грунта;
• Толщина слоя;
• Глубина залегания;
• Характеристики предыдущего слоя;
• Уровень грунтовых вод (GWL);
• Глубина промерзания почвы;
• Плотность.

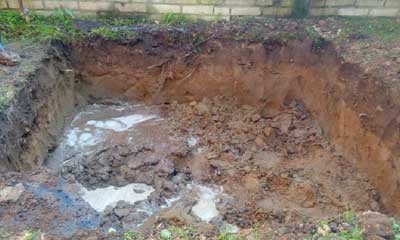

Уровень грунтовых вод является наиболее важным показателем при строительстве, поскольку он влияет на влажность почвы.

Одни и те же горные породы обладают различными свойствами, которые многократно меняются в зависимости от того, сухие они или насыщенные влагой.

Любой грунт, контактирующий с водой, считается влажным.

В результате повышается их текучесть и снижается несущая способность.

Исключение составляют крупные и средние пески. Когда они насыщены водой, их свойства остаются неизменными.

Индекс пористости равен плотности.

Твердые частицы, из которых состоит грунт, имеют полые пространства, в которых может находиться вода или воздух. Деформация (усадка), возникающая при превышении максимально возможной нагрузки, способна полностью разрушить здание.

Наиболее прочными считаются плотные породы с небольшим количеством пустот. Эти типы грунтов дают незначительную усадку.

Возникновение

Изучение толщины грунта под предполагаемым основанием фундамента имеет решающее значение при проектировании сооружения. Слабые породы находятся вблизи поверхности и обладают достаточной прочностью, чтобы выдержать небольшое здание. Чем глубже залегают породы, тем они старше, плотнее, толще и надежнее.

План установки фундамента будет разработан в соответствии со следующими рекомендациями, в зависимости от типа участка и почвы:

• Не допускается закладка фундамента вблизи границы различных пород;
• Фундамент желательно устанавливать выше уровня грунтовых вод, если это невозможно, то проводятся мероприятия по гидроизоляции конструкций;
• Идеально подходит для установки фундамента с горизонтальным слоем.

В местах изменения пород, вблизи грунтовых вод и на склонах несущая способность фундамента будет снижена.

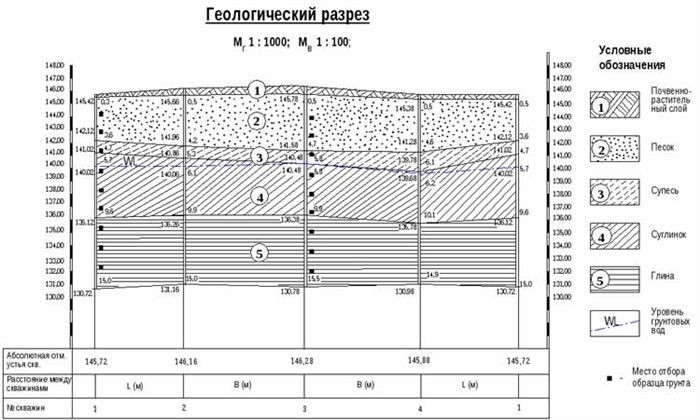

Одним из примеров инженерно-геологического разреза является рис.

На рисунке показана линия уровня грунтовых вод, высота устьев скважин и породы, обозначенные разными оттенками.

Виды грунта

Существуют различные виды горных пород, каждая из которых обладает уникальными свойствами:

• Скалистые, с высокой плотностью и несущей способностью;
• Крупнообломочные. Состоят из отдельных крупных частиц;
• Песчаный. Непластичные грунты, способные выдерживать большие нагрузки;
• Глинистый. Связные грунты, легко впитывают влагу, набухают при замерзании.

Скалистый

Вулканические извержения и последующее застывание магмы в земле приводят к образованию горных пород.

В результате образуется порода с жесткими связями между частицами и низкой пористостью.

Отличается чрезвычайной прочностью, устойчивостью к низким температурам, отсутствием водопоглощения и пучения.

Камень не вымывается и со временем разрушается очень медленно, если в нем нет трещин.

Камни идеально подходят для основания любого объекта. Однако из-за того, что они находятся в основном в труднодоступных местах или на большой глубине, их практически не используют в строительстве.

Крупнообломочный

Несвязные породы, составляющие толщу камней (обломков горных пород), большинство из которых имеют размер более 2 мм, называют крупнозернистыми грунтами. Плотно упакованные валуны и обломки, которые не размываются, служат отличным фундаментом.

Крупнообломочные породы можно классифицировать следующим образом:

• Гравий. Большая часть обломков размером 2-40 мм. Различают гравий (округлые фрагменты) и гравий (угловатые фрагменты);
• Галька (округлые детали) и щебень (угловатые части). Не менее 50% почвенной массы представлено фрагментами от 40 до 100 мм;
• Валуны. Размер каждого фрагмента превышает 100 мм.

Песчаные

Песок свободно течет, когда он не насыщен водой, а уплотненный песчаник — надежное основание, которое не изменяется при намокании. Поскольку песчаник не пучится, вода легко проходит через него и не задерживается вблизи зданий.

Существует множество разновидностей песчаников:

• Пылевидный. Размер фракции 0.005-0.050 мм;
• Маленький. Размер песчинок варьируется от 0.От 050 до 1.0 мм;
• Крупные. Зерна размером до 2 мм.

Крупнозернистый песок и уплотненные камни делают самые прочные фундаменты.

Глинистый

Глинистый — это название породы очень мелких, взаимосвязанных частиц, размер которых достигает 0.005 мм. Чешуйчатые фрагменты породы, выветрившиеся до мельчайших частиц, создают почвенную массу, которая быстро впитывает воду. В результате порода становится пластичной.

Глину трудно высушить; с наступлением зимы вода в ней замерзает, расширяется и вызывает вспучивание глины. За одну зиму этот процесс способен разрушить фундамент.

Другое

Ряд типов грунта принципиально непригоден для строительства:

• Зыбучие пески. Мелкие частицы песка, смешанные с глиной, очень подвижны и обладают низкой несущей способностью;
• Суглинки. В составе содержится 10-30% глинистых частиц;
• Песчаный суглинок. Глина составляет 3-10% от общей массы.

Если требуется заложить фундамент на вышеупомянутых грунтах, необходимо учитывать глубину промерзания почвы и уровень грунтовых вод в холодное время года. Фундамент может быть установлен близко к поверхности (минимум 0.5 м), если уровень воды установлен ниже 2 м от глубины промерзания.

Увеличение несущей способности

На участках, где несущая способность фундамента недостаточна, необходимо провести работы по увеличению несущей способности грунта.

Определяется двумя основными методами:

• Уплотнение;
• Химические добавки.

В первом варианте для увеличения плотности грунта в нем создается меньше пустот путем вбивания мелких свай.

По второму сценарию в грунт добавляют различные химические добавки, которые помогают связать его составные части воедино.

Устройство песчаной подушки под фундаментом является дополнительным способом повышения функциональности основания. Он будет способен воспринимать и распределять вес от здания на нижележащие породы после уплотнения. Песок — хороший материал для фундамента, поскольку он не пучится и не задерживает влагу.

Снижение уровня грунтовых вод — еще один метод повышения свойств фундамента.

Таблица средних значений

Основным показателем, используемым в расчетах, является средняя несущая способность грунта. Из скважин отбираются образцы горных пород, определяется их тип для дополнительных исследований.

Классификация грунтов приведена в ГОСТ 25100.2011 г. таблицы СНиП 1-3. Определение предельной прочности грунта на сжатие необходимо после определения типа грунта в каждом из нижележащих слоев.

Таблица Б.1 из ГОСТ 25100.2011 "Грунты. Классификация" имеет исчерпывающую информацию.

Сопротивление сжатию на рисунке 2

Рассчитанное сопротивление осевому сжатию служит основой для расчета. Комплексная методика расчета, учитывающая все тонкости, приведена в СП 22.13330.2016 "Основания зданий и сооружений." Все значения коэффициентов, необходимые для наиболее точных расчетов, доступны здесь.

Любой строительный проект должен учитывать несущую способность грунта, поскольку она определяет способность грунта выдерживать вес конструкции. Многочисленные методы, включая уплотнение, добавление стабилизирующих материалов, таких как цемент или известь, и установку подходящих дренажных систем, могут быть использованы для повышения прочности грунта, чтобы гарантировать надежный и безопасный фундамент. Предотвращая оседание грунта и возможные разрушения конструкции, эти методы помогают создать устойчивый фундамент для зданий и других сооружений.

Определение типа грунта

Для создания геологического разреза и проведения расчетов необходимо определить тип грунта. Первоначально на участке проводятся полевые геологические работы, в ходе которых бурятся многочисленные скважины.

В процессе бурения геологи регулярно берут образцы породы из земли, заносят их в специальные контейнеры и подписывают. Каждый изъятый предмет доставляется в лабораторию для дополнительного изучения.

Невозможно самостоятельно определить характеристики и состав горных пород. Для этого потребуются специализированные инструменты и опыт. Без помощи специалиста вы сможете сделать лишь немногое, используя базовый метод определения типа породы. Попробуйте скатать "колбаску" в почве, насыщенной водой.

Исходя из полученных результатов, пластичность зависит от:

• Длинная (до полуметра) веревка — высокая пластичность, связный грунт, частицы не видны. Это характерно для глинистых пород;
• Веревка получается короткой, образуются трещины, она ломается — пластичность средняя, почва связная, в составе в основном присутствуют глинистые частицы, содержание песка от 10 до 30%. Это характерно для суглинков.
• В состоянии, насыщенном водой, невозможно смотать веревку — грунт несвязный и состоит из видимых глазом частиц. Характеристика песка.

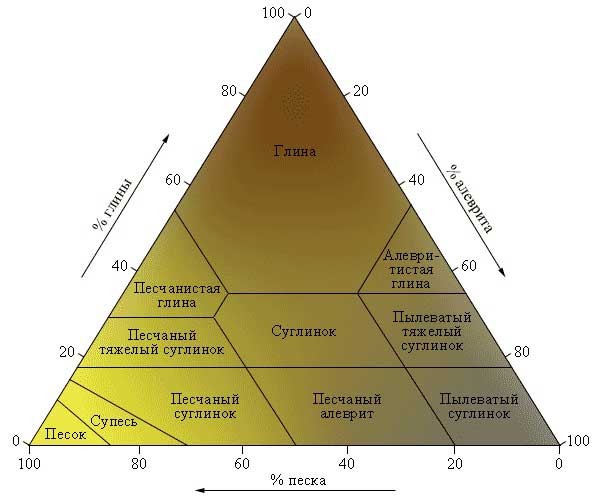

3 Диаграмма, показывающая генетический состав различных пород риса

Только в лабораторных условиях можно точно определить тип породы и ее свойства.

Расчет

Основной целью геологических изысканий является расчет несущей способности. Только после определения типа пород, залегающих в скважинах, и получения чертежей геологических разрезов на строительной площадке можно приступать к работе.

Эскиз поможет определить местоположение слоев земной породы и даст общее представление о потенциале участка для разработки.

Несущая способность (R) рассчитывается по следующей формуле на основе алгоритма:

1. Значение R0 (сопротивление осевому сжатию) определяется по таблице и напрямую зависит от типа грунта;
2. Рассчитывается глубина промерзания. Это значение индивидуально для каждого региона. Зависит от типа пород в верхних слоях;
3. Выбор оптимальной глубины заложения размещение в толще одного из прочных слоев непучинистого грунта, ниже глубины промерзания;
4. Выполняемый расчет в соответствии с формулами: R=R0*[1+k1*(b-100)/100]*(d+200)/2*200 — при принятой глубине до 2 м и R=R0*[1+k1*(b -100)/100]+k2*g*(d-200) — при глубине более 2 м.

Информация, необходимая для расчета:

• k1 — коэффициент берется из таблицы в зависимости от типа породы. 0.125 для стабильных грубых или песчаных почв и 0.5 для глин, супесей и суглинков;
• k2 — используется для расчета несущей способности устойчивых пород (набивных крупнообломочных или песчаных пород);
• g — необходимо найти удельный вес грунта от основания слоя до подошвы фундамента или следующего слоя;
• b — ширина части фундамента, опирающейся на основание;
• d — глубина.

После определения разницы между фактической и требуемой несущей способностью. Если второй фундамент окажется больше первого, вам придется изменить проект будущего дома (углубить фундамент, увеличить площадь опирания фундамента на основание или использовать в качестве основания другой, более прочный слой).

Калькулятор для расчета фундамента

Расчет несущей способности фундамента — трудоемкая процедура, требующая глубокого понимания как геологии, так и гражданского строительства. Специализированные калькуляторы полезны для инженеров.

При использовании калькулятора необходимо самостоятельно определить вид грунта, глубину промерзания и тип фундамента.

Для точного расчета всех параметров необходимы геологические знания. Анализ фундамента следует доверить специалистам, поскольку в строительстве существует множество тонкостей, которые компьютерная программа учесть не в состоянии.

Для самостоятельного использования идеально подходят программы расчета объема ленточного фундамента. Не учитывается тип грунта и его несущая способность. Для расчета введите все параметры фундамента; будет определен объем бетона.

Современными проектировщиками разработана базовая программа, определяющая базу колонн в зависимости от вида породы фундамента и веса здания. Несмотря на то, что программа является узкоспециализированной и подходит не для всех пользователей, профессионалы могут найти ее полезной для расчетов.

Формула Терзаги

Характер уплотнения и сжатия грунта описывается формулой Терзаги. Из-за своей сложности метод трехосного сжатия редко используется для изучения грунтов; с другой стороны, метод одноосного сжатия может быть использован только для ограниченного числа типов грунтов. Терзаги учитывает одноосное сжатие в жестком контейнере, поскольку стенки препятствуют деформации образца по этой причине.

Давление возрастает при уплотнении или при уменьшении объема пустот. Следовательно, очевидно, что пластические и остаточные деформации составляют суммарные деформации образца. (ξ1 = ξp + ηв)

Рис. 4 График нагружения грунта

При многократном нагружении на основание передаются только упругие деформации.

Расчет пола

В большинстве домов полы уложены на балки, но влага может конденсироваться в подвале, если он неправильно спроектирован (нет вентиляционных отверстий, неправильный размер и т.д.).).

Вода разрушает бетон и деформирует или разрушает деревянные конструкции пола, такие как балки.

Отказ от подвала — самое простое решение проблемы сырости в нем. Цокольный этаж гарантирует долговечность здания и не позволит влаге проникать в дом.

Где можно уложить пол на грунт?

Напольные покрытия не могут быть установлены на всех типах грунта:

• Фундамент должен быть хорошо утрамбован и выровнен. В противном случае со временем грунт осядет, стяжка пола повиснет в воздухе и в итоге начнет разрушаться;
• Основой является грунт, не подвержена пучению;
• Не укладывайте пол на подвижные грунты.

Полы на грунте бывают двух типов:

• Плита стяжки. Жестко прикреплен к ленточному фундаменту и опирается на него. Пол не дает усадки, на отделку не влияют незначительные изменения в почве;
• Не связанные между собой. Стяжка не растрескается при усадке, но при последующей эксплуатации финишное покрытие может быть повреждено из-за взаимного движения стен и пола.

При расчете учитывается как переходное, так и постоянное давление по всей площади пола. Вес людей и мебели в первом случае составит 150 кг/м2, в то время как нагрузка во втором случае будет зависеть от используемых материалов.

Полезное видео

Посмотрите увлекательное видео, в котором рассказывается о различиях между тремя типами грунтов.

Несущая способность грунта	Способы увеличения несущей способности
Определение: Способность почвы выдерживать нагрузки, приложенные к грунту.	Уплотнение грунта: Уплотнение почвы для повышения ее плотности и прочности.
Факторы: Тип почвы, содержание влаги и глубина залегания.	Стабилизация почвы: Добавление таких материалов, как известь или цемент, для улучшения свойств почвы.
Важность: Необходима для обеспечения устойчивости фундаментов и сооружений.	Геотекстиль: Использование тканей для укрепления почвы и предотвращения эрозии.
Оценка: Проведение испытаний для определения несущей способности грунта.	Глубокие фундаменты: Использование свай или опор для передачи нагрузки на более прочные слои грунта.

Понимание способности почвы выдерживать вес необходимо для любого строительства. Это гарантирует прочный фундамент для зданий и других сооружений, предотвращая такие проблемы, как оседание или растрескивание в будущем. Вы можете оценить прочность грунта и определить, требуются ли какие-либо улучшения, протестировав его перед строительством.

Повышение несущей способности почвы может быть осуществлено несколькими эффективными способами. Одним из популярных методов является уплотнение, при котором частицы грунта спрессовываются, чтобы удалить воздушные карманы и увеличить плотность и прочность грунта. Стабилизация грунта — это дополнительный метод, который направлен на повышение прочности и стабильности грунта путем добавления в него вяжущих материалов, таких как цемент или известь.

Почву также можно укрепить с помощью геосинтетических материалов, таких как геотекстиль и георешетки. Эти факторы способствуют более равномерному распределению нагрузки и останавливают движение грунта. Кроме того, поскольку вода может снизить несущую способность почвы, установка соответствующих дренажных систем поможет сохранить почву сухой.

Включив эти приемы в план строительства, вы сможете гарантировать себе прочный и долговечный фундамент. Всегда обращайтесь за консультацией к инженеру-геотехнику, чтобы определить наилучший вариант действий с учетом особенностей вашего участка. Знание того, что ваши строения опираются на прочный, надежный грунт, позволяет вам строить с уверенностью, если вы используете правильные методы и подготовку.
