Строительство вальмовой крыши из металлочерепицы: правила установки конструктивных элементов

Процесс строительства вальмовой крыши с металлочерепицей требует тщательного планирования и точного монтажа элементов конструкции. Вальмовые крыши, в отличие от традиционных, имеют скаты, пересекающиеся у конька со всех сторон. В современных домах часто выбирают металлочерепицу, потому что она одновременно эстетична и долговечна.

Перед началом монтажа необходимо следовать инструкциям производителя и строительным нормам и правилам. Это гарантирует, что крыша соответствует нормам безопасности и является конструктивно прочной. Точное измерение крыши и размещение необходимого количества материалов, таких как металлочерепица, подкладочный материал и оклад, являются частью подготовки.

Укладка кровельного настила и обеспечение его достаточной прочности для удержания металлочерепицы — это первый шаг в процессе монтажа. Размещение конструктивных элементов, таких как стропила и фермы, определяется проектом крыши. Эти элементы выдерживают вес черепицы и обеспечивают каркас вальмовой крыши.

Монтаж металлочерепицы требует точности на каждом этапе. Для обеспечения отвода воды и предотвращения протечек металлочерепица укладывается внахлест, начиная с нижнего ряда. Сохранение целостности и устойчивости крыши к атмосферным воздействиям требует правильного выравнивания и крепления.

Особенности конструкции, разновидности и фотографии

В традиционной конструкции вальмовой крыши четыре ската, и они расположены под углом к внешним стенам. Имеется общий конёк, соединяющий две вершины боковых центральных частей и торцевых валиков.

Благодаря уникальной конструкции вальмовой крыши проще организовать жилое пространство и установить мансардные окна в чердачной части дома. Существует множество разновидностей ломаных крыш:

• Голландский, В этом случае длина торцевых скатов (валов) короче, чем боковых. Ее также называют мидвавмой. Она обладает повышенной устойчивостью к ветровой нагрузке и не задерживает снег.
• Датская, в которой нижний полувагон — обычный, а верхний — из стекла, через которое освещается чердачное пространство.
• Конструкция сертификата с одной вершиной, соединяющей все четыре ската одинаковой длины. Такая крыша визуально похожа на пирамиду.

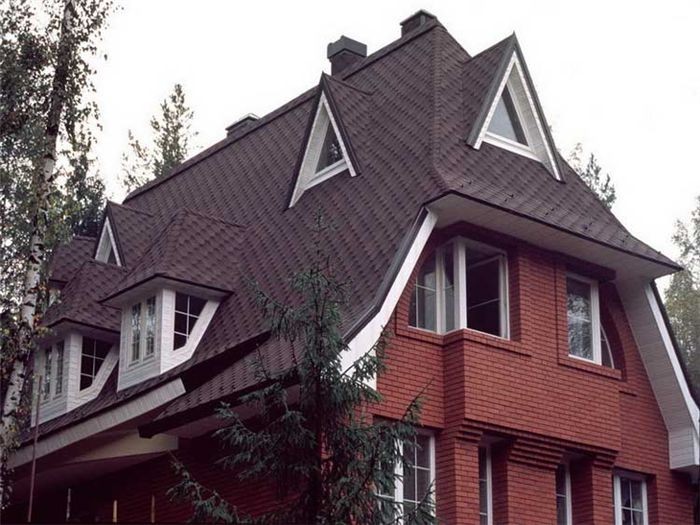

• Сломанная крыша, наличие наиболее сложной конструкции, представляющей собой большое количество откосов, расположенных под разными углами.

Только для информационных целей! Известно около 20 разновидностей четырехскатных крыш — от традиционной датской до замысловатой китайской пагоды.

Преимущества и недостатки

Вальмовая крыша из металлочерепицы имеет множество преимуществ.

• Для такой кровли нет необходимости ориентировать дом на местности относительно розы ветров, так как шатровая конструкция обладает повышенной устойчивостью к штормовым порывам ветра и обильным снегопадам.
• Металлочерепица имеет повышенный срок службы, ей не страшна коррозия, так как она имеет защитное покрытие.
• небольшой размер сегментов, напоминающий керамическую черепицу, позволяет самостоятельно монтировать крыши с углом наклона от 14 градусов и выше.
• материал устойчив к перепадам температур и прост в монтаже.

К недостаткам вальмовой крыши из металлочерепицы можно отнести следующее:

• сложность установки и подгонки треугольных деталей в шатровой крыше;
• необходимость соблюдения геометрии стропильного каркаса;
• высокие затраты на обрезку прямоугольных листов металлочерепицы для треугольной вальмовой крыши.

Только в ознакомительных целях! Поскольку металлочерепица имеет профилированную поверхность, необходимо выбрать правильный угол наклона, чтобы влага не просачивалась под коньковую обшивку.

при монтаже крыш с разным углом наклона необходимо подрезать края листов, чтобы оставить пространство между следующим рядом металлочерепицы.

В этом посте мы подробно рассказали о том, как строится вальмовая крыша.

Особенности кровельного пирога, вентиляция

Как и любая утепленная крыша, вальмовая кровля состоит из нескольких последовательно расположенных слоев и компонентов:

• кровельный материал (металлочерепица);
• обрешетка;
• контррешетка;
• гидроизоляция между стропилами;
• изоляция;
• пароизоляция;
• обшивка.

В самом кровельном пироге есть три слоя:

• пароизоляция;
• изоляция;
• гидроизоляция.

При укладке каждого слоя учитывайте следующие аспекты работы с материалами:

• Металлочерепица, как листовой кровельный материал, требует соблюдения технологии монтажа, рекомендованной производителем.
• Обрешетка и контррешетка изготавливаются из дерева. Обрешетка необходима для крепления элементов стропильной системы. Бетонные рейки создают необходимый зазор для вентиляции.
• Гидроизоляция создается из специальной мембраны или простого рубероида, который будет препятствовать попаданию влаги внутрь кровли.
• Изоляция укладывается между балками стропильной системы. Чаще всего в этой роли выступает минеральная вата или строительная пена. Каждый тип изоляции имеет свои преимущества и недостатки. Минеральная вата огнестойка и хорошо сохраняет тепло. Пенополистирол — легкий, простой в монтаже и доступный по цене материал.
• Паропроницаемая мембрана позволяет пару выходить из дома, не давая ему проникнуть внутрь.
• Внутренняя часть вальмовой крыши со стороны чердака обшивается гипсокартоном или другим материалом.

Минимальный уклон

• При монтаже двускатной крыши минимальный угол наклона для металлочерепицы составляет 10-14 градусов.
• Для вальмовой крыши минимальные значения уклона начинаются с 22 градусов.
• В шатровой конструкции, в которой боковые скаты и вальмы имеют одинаковую длину, минимальный угол наклона металлочерепицы начинается от 35 градусов.

Долговечность и прочность кровельной конструкции гарантируется выбором соответствующего угла наклона. Этот параметр вычисляется путем уменьшения вдвое ширины дома, которая представляет собой расстояние от верхней точки крыши, или конька, до конца ската.

От этого значения зависят важные параметры эксплуатации:

• количество используемой металлочерепицы;
• тип каркасной конструкции крыши;
• устойчивость крыши к ветровым и снеговым нагрузкам;
• общий вес кровли;
• стоимость всех кровельных работ.

Только для информационных целей! При увеличении крутизны скатов с 22 до 45 градусов длина ската увеличивается на 20 %, что приводит к увеличению количества необходимых кровельных материалов на 20 %.

Чтобы определить нагрузку, которую шатровая крыша будет оказывать на фундамент и несущие стены, на этапе проектирования здания необходимо рассчитать уклон ската. Вы можете точно определить прочность всей вальмовой конструкции и точное количество металлочерепицы, необходимой для крыши, зная точное значение уклона скатов.

Уклон в 35 градусов будет идеальным для типичной шатровой крыши, где все четыре ската находятся под одним углом. В этом случае гарантируется минимальная нагрузка на всю шатровую конструкцию, а также прочный стропильный каркас и хороший отвод воды с крыши.

Пошаговые инструкции по строительству

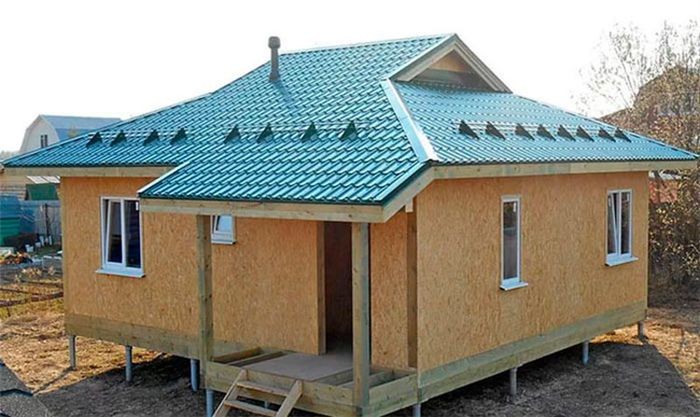

Традиционный стиль, который характеризуется равными по длине вальмами и скатами, проще всего установить самостоятельно. Монтаж конструкции производится в соответствии со следующей схемой:

1. После монтажа мауэрлата, полов и потолков устанавливается стропильная система, на которую будут крепиться все элементы кровли.
2. Затем укладываются изоляционные слои: утеплитель, гидро- и пароизоляция. Пароизоляционную мембрану и гидроизоляционную пленку крепят с помощью строительного степлера, теплоизоляционный материал укладывают в ячейки между стропилами.
3. После этого делают контррешетку и обрешетку, на которую крепится кровельный материал.
4. Затем на лобовую доску крепится карнизная планка, защищающая крышу от ветра. После этого начинается монтаж металлочерепицы. Они должны выступать на 5 см над краем обрешетки и быть выровнены по линии карниза. Для создания дополнительной устойчивости кровельного настила к дополнительным доскам крепится коньковая планка, закрывающая стыки двух скатов.
5. После перекрытия крыши обустраивают чердачное пространство и производят обшивку.

Крайний! Чтобы внутреннее пространство крыши имело достаточную вентиляцию, между каждым слоем пирога вальмовой крыши должны быть зазоры.

Стропильная система

Все виды стропильной системы вальмовой крыши имеют эти основные элементы:

• Стропильные ноги, с помощью которых крепятся скаты.

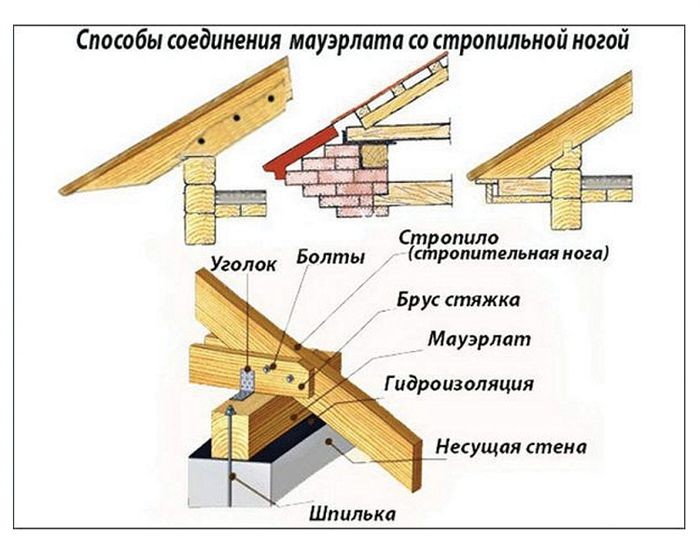

• Мауэрлат или брус, который устанавливается на стену дома, к нему крепится нижняя часть стропильных ног.
• Конёк, образующий стык рам двух скатов. Это самая высокая горизонтальная линия крыши, к которой крепятся верхушки стропил.
• Обрешетка из реек или бруса, которая устанавливается с определенным шагом.
• несущие элементы: обрешетка, стойки, стяжки, опоры и другие элементы, придающие жесткость стропильной системе.

Стропильные системы вальмовой крыши можно разделить на несколько категорий в зависимости от их конструкции:

• Наклонные стропильные конструкции устанавливаются в домах с внутренними несущими стенами. Монтаж таких стропильных конструкций прост, поскольку стропила имеют надежную опору внутри коробки здания.
• Висячие системы Используются в домах, где нет внутренних несущих стен, а расстояние между внешними стенами составляет от 6 до 11 метров и более.
• Комбинированные стропильные конструкции сочетают в себе особенности первых двух систем и требуют привлечения профессиональных кровельщиков для монтажа.

Определение длины и расстояния между стропильными ногами:

Гидроизоляция и пароизоляция

Для металлочерепицы в качестве паро- и гидроизоляции используются различные материалы. Они защищают от влаги и препятствуют образованию плесени под кровельным материалом.

Долговечность — это то, что вы должны учитывать при выборе материала.

Поскольку срок службы металлочерепицы составляет 50 лет, гидроизоляция и пароизоляция должны быть такими же долговечными.

При монтаже важно помнить о порядке укладки слоев. Гидроизоляция укладывается поверх стропил под обрешеткой, а пароизоляция — со стороны чердака.

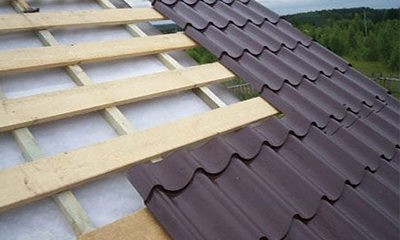

Обрешетка и контррешетка

Перед установкой обрешетки убедитесь, что между гидроизоляцией и досками есть вентиляционный зазор. После укладки гидроизоляции вдоль стропил прибивается контррейка или блок размером от 30 до 50 мм. Ширина пролета стропильной системы равна шагу контррешетки.

Для обрешетки используется доска размером 25(30)x100 мм. Толщина не имеет значения. Вес металлической кровли ограничен 7 кг/м². Материал легко выдерживает снеговые нагрузки. Главное помнить, что толщина досок должна совпадать или отличаться не более чем на 2 мм.

Существует три типа обрешетки, используемой для металлочерепицы:

• разреженный;
• сплошной;
• комбинированный.

Первый вид, который используется на крышах различной формы с уклоном более 20 градусов, является самым популярным. В данном случае шаг равен длине волны металлочерепицы.

Правила монтажа кровельных покрытий

Для резки металлочерепицы перед монтажом следует использовать только электрические щипцы, насадку на электродрель или ручной инструмент, за исключением случаев, когда требуется крошечный разрез.

Важно! Использование шлифовальных машин или углошлифовальных машин не позволит вам сохранить технические характеристики и визуальную привлекательность этого вида кровельного материала.

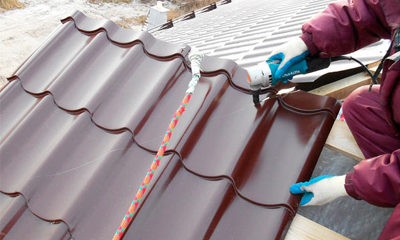

Саморезы (4.8 x 29 мм или 4.8 x 35 мм) с резиновым уплотнителем и головкой, окрашенной в цвет покрытия металлочерепицы, используются для крепления листов.

Для сжатия прокладки в затянутом шурупе необходимо отрегулировать шуруповерт. Необходимо вставлять шурупы перпендикулярно обрешетке.

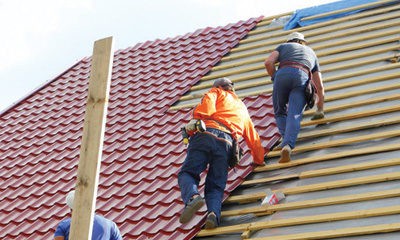

Теперь и слева, и справа можно приступать к монтажу листов. желательно начинать с той стороны листового материала, где обрезка не требуется.

При монтаже справа налево убедитесь, что новый лист перекрывает внешний. Дополнительный лист укладывается под крайним при укладке слева направо.

Установка конька

Перед установкой конька необходимо прибить дополнительную доску обрешетки, которая толще текущей доски на высоту волны металлочерепицы. Чтобы защитить стык от снега и пыли, необходимо установить "конек" перед установкой конька его необходимо закрепить.

При использовании точечных вентиляционных отверстий скатной или коньковой кровли в качестве защиты можно установить самоклеящийся герметик.

Вальмовая крыша из металлочерепицы должна иметь правильно установленные конструктивные элементы для долговечности и визуальной привлекательности. В этой статье рассматриваются основные законы и правила, касающиеся монтажа этих элементов, и даются полезные советы, гарантирующие прочный каркас. Каждый этап, от определения несущих характеристик до правильного размещения стропил и ферм, объясняется простыми словами, что упрощает как для строителей, так и для домовладельцев строительство вальмовой крыши, которая хорошо сделана и долговечна.

Распространенные ошибки и рекомендации экспертов

Чаще всего при строительстве вальмовой крыши из металлочерепицы неквалифицированные кровельщики допускают ошибки на пересечениях и краях двух стыков. В результате влага попадает в пространство под кровлей, где ее не могут удержать герметик и другие материалы.

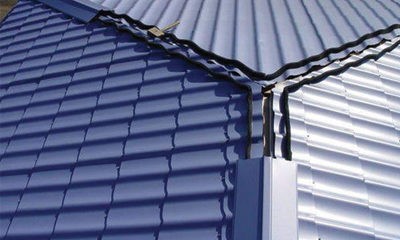

При монтаже вальмовой крыши из металлочерепицы необходимо нанести дополнительный слой гидроизоляции на стыки, чтобы избежать таких вопиющих ошибок.

Кроме того, под краем необходимо установить профиль Omega для отвода просачивающейся воды вниз и предотвращения ее попадания в здание. Для прочности профиль после прикрепления к стропилам промазывается герметиком.

Вальмовая крыша из металлочерепицы должна быть построена с большим вниманием к деталям конструкции. Каждая деталь, от стропил до коньковой балки, важна для сохранения стабильности и долговечности с течением времени.

Точные измерения и выравнивание каркаса крыши — первые шаги в правильном монтаже. Это гарантирует, что несущая способность конструкции сможет выдержать различные погодные условия и нагрузки окружающей среды.

Очень важно тщательно следовать инструкциям производителя при монтаже металлочерепицы. Это подразумевает надежное крепление каждой черепицы для предотвращения проникновения воды и поднятия ветра — двух распространенных проблем кровельных систем.

Кроме того, достаточная вентиляция под крышей помогает контролировать влажность и температуру, продлевая срок службы черепицы и несущего каркаса.

В целом, использование металлочерепицы для строительства вальмовой крыши требует методичного подхода, чтобы гарантировать устойчивость к атмосферным воздействиям и целостность конструкции. Соблюдая правила монтажа и обеспечивая достаточную вентиляцию, домовладельцы смогут долгие годы наслаждаться крышей, которая не только улучшает внешний вид их недвижимости, но и обеспечивает надежную защиту.
