Самостоятельное строительство стропильной системы вальмовой крыши: этапы подготовки и монтажа

Для домовладельцев, желающих узнать больше о строительстве, самостоятельное возведение стропильной системы вальмовой крыши может стать полезным проектом. Все стороны вальмовой крыши имеют пологий наклон, соединяясь в верхней части в виде конька. Чтобы гарантировать целостность конструкции и устойчивость к атмосферным воздействиям, процесс строительства стропильной системы предполагает тщательное планирование, подготовку и точный монтаж.

Прежде чем начать строительство стропильной системы вальмовой крыши, необходимо подготовиться. Начните со сбора всех необходимых инструментов и материалов, таких как защитные очки и перчатки, фанера для прокладок, гвозди или шурупы, пила и пиломатериалы для ферм. Убедитесь, что у вас достаточно места для работы с длинными кусками пиломатериалов, необходимых для стропильной системы, расчистив рабочую зону.

Далее составьте полный чертеж или план стропильной системы вальмовой крыши. Каждая ферма должна иметь свои характеристики, углы и измерения, перечисленные в этом плане. Тщательное планирование не только уменьшает количество ошибок при строительстве, но и гарантирует, что фермы будут точно подогнаны друг к другу и образуют прочную конструкцию крыши. Прежде чем резать материалы, перепроверьте все свои измерения и расчеты.

После того как вы составите план, приступайте к строительству стропильной системы вальмовой крыши. Прежде всего, используйте чертеж, чтобы нарезать пиломатериалы на отрезки нужной длины. Используйте пилу с возможностью точного распила, чтобы убедиться, что все детали плотно прилегают друг к другу. Углы на концах каждого элемента важно отметить, потому что они определяют угол наклона крыши.

Соберите все фермы на ровной, плоской поверхности. Расположите элементы в соответствии с вашим проектом и укрепите стыки между частями пиломатериалов с помощью фанерных прокладок. Чтобы ферма сохраняла свою прочность и форму, фермы должны быть надежно закреплены шурупами или гвоздями. Продолжайте в том же духе для каждой фермы, которая требуется вашей крыше.

После того как здание построено, наступает время установки ферм. Убедитесь, что каждая ферма правильно выровнена в соответствии с планом, указанным на стенах здания, когда вы осторожно поднимаете ее на место. Пока вы прочно закрепляете фермы на месте, временные скобы помогают поддерживать их положение. На коньке прочно прикрепите фермы к стенам и друг к другу с помощью соответствующих крепежных элементов.

Когда фермы установлены, добавьте дополнительную обшивку и структурную поддержку, если это необходимо в соответствии с местными строительными нормами и погодными условиями. Наконец, вы готовы к внешней отделке вальмовой крыши и монтажу кровельных материалов. Ваш дом приобретет ценность и функциональность, если вы успешно построите собственную стропильную систему вальмовой крыши, уделив пристальное внимание этим этапам монтажа и подготовки.

Подготовка к строительству

Внимательно прочитав инструкцию и выбрав необходимые материалы, вы можете приступить к самостоятельному строительству стропильной системы вальмовой крыши. Желательно попросить одного или двух помощников облегчить процесс; так работа пойдет быстрее.

Прежде чем приступить к работе, подготовьте необходимые инструменты:

• строительный уровень;
• ножовка, пила, лобзик;
• молоток, отвертка;
• рулетка;
• маркировочный шнур;
• строительный степлер;
• электродрель;
• заклепочник — при работе с металлическими элементами;
• вырубные ножницы.

Крепежные элементы, такие как шурупы, анкерные болты, гвозди и другие металлические крепежные элементы, должны быть подготовлены с использованием материалов. Металлические держатели в виде опор для балок и брусьев, различные пластины, монтажные уголки, соединители, монтажные профили и регулируемые по высоте анкеры часто используются при монтаже стропильной системы.

Из материалов вам понадобится дополнительно:

• Брус с сечением 100 или 150 мм — пригодится для обустройства мауэрлата, шпал.
• Для стропильных ног понадобятся доски и балки определенного сечения, которое рассчитывается в соответствии с расчетами нагрузки.
• Для обрешетки, лежаков и конька вам понадобится брус сечением 100, 150 или 200 мм.
• Для изготовления затяжек и перекладин вам понадобятся доски.
• Брус также пригодится для обустройства частей опорной фермы.
• Доски размером 50×100 мм, 25×100 мм необходимы для создания стоек, ветровых и торцевых балок, обрешетки.

Эксперты-строители советуют заменить рулетку на другой инструмент. Они советуют использовать измерительную палку. Возьмите полосу шириной 50 мм и нанесите на нее шкалу размеров, чтобы выполнить следующее.

В этом руководстве мы шаг за шагом расскажем вам о важнейших процессах строительства стропильной системы вальмовой крыши, начиная с подготовки материалов и оборудования и заканчивая тонкостями монтажа. Цель этой статьи — помочь домовладельцам и любителям самостоятельных работ уверенно взяться за этот важный аспект строительства, разбив процесс на четкие, легко выполнимые этапы и дав полезные советы. Изучение стропильной системы вальмовой крыши может значительно улучшить ваши способности в области строительства и ремонта, независимо от того, начинаете ли вы новый строительный проект или улучшаете структурную целостность существующего дома.

Стропильная система "сделай сам

Существует два подхода к созданию стропильной рамы крыши: полуфермы или поэлементный.

Цитировать! Полустропильная ферма состоит из двух стропил, обвязки, двух подкосов и подвеса. Четыре-пять человек собирают их на земле и поворачивают в нужное положение.

Для монтажа вальмовой крыши часто используют первый способ, при котором каждый элемент подготавливается и крепится отдельно.

Этапы монтажа:

1. подготовка основных элементов каркаса;
2. крепление мауэрлата и лежней;
3. расположение этажей;
4. установка опорных стоек и конькового прогона;
5. крепление стропильных ног и установка ребер жесткости.

Подготовка элементов каркаса

Прежде всего, необходимо измерить и подготовить стропила. Поскольку необходимо определить длину коротких стропил и обеспечить правильный угол наклона стропильных ног, этот этап считается самым сложным и трудоемким из всех.

Как проводится подготовка?

• Сначала необходимо спроектировать угол наклона крыши;
• Затем нужно выбрать стропила — на них не должно быть никаких дефектов или изъянов;
• система может быть многослойной или подвесной;
• в соответствии с конструктивной схемой выбираются стропила и укладываются в зависимости от их назначения: укороченные, диагональные и промежуточные.

Стандартные основные стропила должны быть короче диагональных стропил. Рекомендуется применять технику комбинирования элементов, чтобы избежать необходимости покупать материалы разной длины.

подкладки используются для усиления конструкции, когда необходимо соединить несколько стропил для получения нужной длины. Шашечный узор, в который вбиваются гвозди, влияет на жесткость и надежность конструкции.

Решающий! стропила изготавливаются из высококачественных материалов, так как элемент может не выдержать вес даже при чистом и точном распиле. В древесине в месте крепления мауэрлата не должно быть никаких изъянов.

Крепление мауэрлата и опорных плит

Под мауэрлатом понимаются различные отрезки деревянных балок, обычно размером 100 x 100 мм или 100 x 150 мм. для монтажа бруса по периметру стен используется только первосортная древесина:

1. на стены укладывается гидроизоляция;
2. брус крепится к стене по всей длине с нахлестом;
3. Не рекомендуется крепить брус методом "встык";
4. дополнительные узлы усиливаются металлическими скобами;
5. после установки мауэрлата на нем делается разметка.

Влага не должна попадать в мауэрлат. Для этого между стеной и балкой укладывается гидроизоляционный барьер — как правило, рубероид.

Если дом построен из кирпича, пенобетона или газобетона, под стеновую плиту заливается железобетонный пояс.

Перед монтажом в него устанавливаются шпильки для балки. Перед этим вычерчиваются все диагонали и определяются точки опоры стропил.

Внутренние несущие стены являются местом установки шпал. Можно сохранить одинаковые углы наклона ската и основного ската, если концы шпалы будут находиться на одинаковом расстоянии от фронтона и боковых стеновых панелей.

Устройство перекрытия

К стеновой плите и шпалам крепятся балки верхнего этажа. Очень важно соблюдать необходимый свес карниза. Обычно между 0.4 и 0.8 метров, но в зависимости от проекта может быть и больше.

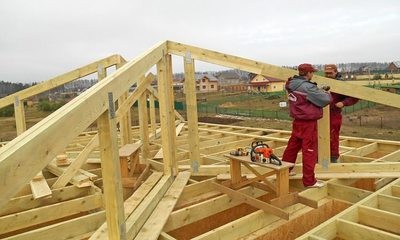

Установка опорных стоек

Цитировать! Конёк поддерживается опорными стойками. Они представляют собой деревянные или дощатые бруски размером 50 x 200 мм, которые должны располагаться вертикально. Для установки опорных стоек используется скамейка; для этой цели можно использовать ту же древесину, что и для скамейки и мауэрлата.

Две крайние стойки устанавливаются вдоль открытой центральной оси и крепятся к балкам перекрытия с помощью временных раскосов. После этого стойки между ними устанавливаются через каждые один-два метра.

Опорные стойки могут быть установлены на балках, если балки используются для покрытия конструкции. Если здание обшито панелями, нижние концы внешних стоек уже прикреплены к центральной балке, которая расположена поверх панелей.

Установка коньковой балки

Перед установкой коньковой балки необходимо сделать "скамейку" должен быть построен. Этот элемент состоит из трех вертикальных стоек, поддерживающих хребтовую балку. Помните, что средняя балка расположена в центре и в то же время. Кроме того, все остальные должны находиться на расстоянии 100 см от нее.

После распиловки стропил устанавливается коньковая балка, сечение которой совпадает с сечением вертикальных стоек.

Для обеспечения прочности коньковой балки используются несколько видов соединений древесины, в том числе встык, внахлест и вполдерева, поскольку эта часть каркаса подвергается значительной нагрузке.

Как крепить стропила и рамы?

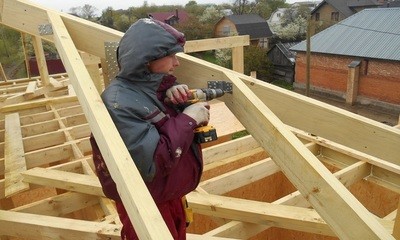

На этом этапе два человека крепят стропильные ноги к прогону сверху и к мауэрлату снизу.

Вам придется увеличить доски, если шести метров недостаточно. Верхняя треть, где нагрузка наименьшая, является лучшим местом для соединения.

Расположение стропильных ног может быть различным по порядку. У вас есть два варианта: либо установить сначала промежуточные стропила, а затем диагональные, либо наоборот. Первый вариант считается более простым, и доказано, что для новичка при сборке стропильной системы предпочтительнее выбрать именно его.

Затем крепятся вальмы и основные фланцы крыши. Устанавливаются опорные балки и делаются вырезы в местах сопряжения каркаса с диагональными стропилами. Для усиления конструкции к месту установки крепятся металлические элементы.

Цитировать! На деревянном коньковом брусе узел может быть сформирован с помощью болтов, деревянных пластин и других специализированных крепежных элементов. Диагональные стропила можно усилить, добавив ферму, стойку или раскос.

Установка связей жесткости

Для придания каркасу устойчивости устанавливаются распорки, подвесы, стяжки и подпорки. В зависимости от предполагаемой нагрузки сечение вспомогательного элемента доски составляет 50х50, 50х150 или 50х200 мм.

Как правильно строгать?

С помощью квадрата Свенсона отметьте и обработайте напильником углы соединения стропильных ног. Кровельщики соблюдают определенные рекомендации при нарезке и креплении стропил вальмовой крыши. Они состоят из следующих тонкостей:

• важно соблюдать единую линию расположения стропил, для этого можно использовать шаблон;
• в качестве шаблона можно использовать кусок доски или фанеры, на котором будет проведена линия от нижнего края до трети ширины стропила;
• аналогичную линию проводят на всех балках, которые планируется распиливать.

Затем разметка переносится на стропила, чтобы убедиться в точности конечного продукта. Они проверяют степень соединения по всей длине мауэрлата, проходя по всей длине крыши. допустимы отклонения в два-три миллиметра; исправления вносятся по мере необходимости.

Частые ошибки и рекомендации по строительству

Поскольку вальмовая крыша считается сложной конструкцией, часто возникают ошибки в работе. Вы сможете избежать ошибок, если прислушаетесь к советам опытных строителей:

• используйте для стропил доски и брус одного сечения;
• перед началом работ выполните предварительные расчеты;
• все компоненты стропильной системы должны быть отражены в проектной документации;
• сечение стропил выбирается в соответствии с кровельным материалом и его площадью;
• Работу лучше выполнять с помощником, так как длинные элементы нельзя устанавливать в одиночку.

Без проекта не рекомендуется начинать строительство стропильной системы вальмовой крыши.

Видео по теме статьи

Строительству стропильной системы вальмовой крыши посвящено это видео:

При самостоятельном строительстве стропильной системы вальмовой крыши требуется тщательное планирование и методичные действия по монтажу. Вы можете обеспечить своему зданию прочную и полезную конструкцию крыши, выполнив следующие действия.

Для начала необходимо тщательное планирование. Для начала определите, насколько велика ваша крыша и сколько стропильных ферм вам понадобится. Убедитесь в точности всех измерений, чтобы избежать ошибок при строительстве. Затем соберите все необходимые инструменты и материалы: защитные очки и перчатки, фанеру для настила крыши, гвозди и пиломатериалы для стропильных ферм.

Как только материалы будут подготовлены, приступайте к сборке ферм. Отметьте места разрезов и стыков в пиломатериалах по мере их укладки в соответствии с чертежом фермы. Нарежьте пиломатериалы на отрезки нужной длины с помощью пилы, внимательно следя за разметкой. Соберите фермы вместе на ровной поверхности, убедившись, что все стыки надежно закреплены шурупами или гвоздями. Убедитесь, что размеры и углы ферм дважды проверены, чтобы обеспечить структурную целостность.

После установки ферм на крыше наступает время их монтажа. Начиная с одного конца конструкции, поднимите каждую ферму на место, при необходимости прибегая к помощи помощников. Используя соответствующие крепежи, прикрепите каждую ферму к несущим стенам, следя за тем, чтобы расстояние между ними соответствовало чертежу. Чтобы гарантировать ровную поверхность крыши, используйте уровень, чтобы проверить выравнивание каждой фермы и внести необходимые коррективы.

После установки ферм уложите настил крыши. Убедитесь, что листы фанеры надежно закреплены шурупами или гвоздями, когда вы укладываете их на фермы. Чтобы настил аккуратно прилегал к стенам здания, подровняйте его края. Наконец, чтобы гарантировать прочность и устойчивость крыши к атмосферным воздействиям, проверьте всю конструкцию крыши на наличие трещин или ослабленных креплений и произведите необходимые регулировки.

Эти инструкции помогут вам успешно завершить проект "сделай сам", который повысит долговечность и функциональность вашего здания при установке стропильной системы вальмовой крыши. Ваша новая крыша обеспечит надежную защиту и долговечную красоту благодаря тщательному планированию, точному исполнению и вниманию к деталям.
