Особенности монтажа оголовка скважины, его виды

Независимо от того, строится ли скважина для промышленного, сельскохозяйственного или жилого использования, монтаж оголовка скважины — это важнейший первый шаг. Часть колодца, которая герметизирует и защищает верхнюю часть, обеспечивает безопасность и незагрязненность водоснабжения. Это и называется оголовком скважины. Вы можете выбрать оголовок колодца, который лучше всего соответствует вашим потребностям, если будете знать о его особенностях и разновидностях.

Оголовок для скважины бывает разных видов, каждый из которых предназначен для определенного использования и обстоятельств. Например, некоторые оголовок скважины рассчитан на давление более глубоких скважин, в то время как другие предназначены для более мелких скважин. Кроме того, различаются материалы: сталь и пластик — два примера материалов, которые обеспечивают разную степень защиты и долговечности.

Закрепление обсадной трубы скважины, крепление оголовок скважины и обеспечение герметичности, чтобы не допустить попадания примесей в водопровод — вот этапы установки оголовок скважины. От правильного монтажа зависит долговечность скважины и качество воды.

Оголовок для колодца бывает разных видов, каждый из которых обладает уникальными характеристиками. Некоторые модели оснащены отверстиями для доступа и манометрами, что упрощает обслуживание и наблюдение. Другие могут быть крышками, которые обеспечивают защиту от элементов и мусора. Выбор подходящего напора зависит от различных факторов, включая глубину скважины, тип используемого насоса и местный климат.

Надежное и безопасное водоснабжение можно обеспечить, зная особенности и разновидности колодезных оголовков, независимо от того, строите ли вы новую скважину или реконструируете старую. Вы можете продлить срок службы вашей скважинной системы и обеспечить надежное водоснабжение, выбрав правильный оголовок для скважины.

Определение и необходимость использования оголовка

Оголовок колодца — это декоративное изделие, которое устанавливается на обсадную трубу в отверстии шахты для создания автономного водоснабжения. Конструкция этого компонента напоминает заглушку. Устанавливается на конце обсадной трубы. Как и надстройка над скважиной, она служит тем же целям.

Чтобы понять, насколько необходим оголовок, рассмотрим следующие моменты:

• Защита источника воды, так как после установки предотвращается попадание в скважину различного мусора, пыли, грязи и отложений. Зимой так называемая заглушка также предотвращает образование льда в верхней части канала скважины в результате замерзания поверхностных вод.
• Герметизация и снижение теплопотерь в зимний период. Крышка плотно прилегает к обсадной трубе, что снижает потери тепла из источника воды. Часто для полного предотвращения замерзания воды в канале устанавливается дополнительный нагревательный кабель. Благодаря плотному соединению заглушки с обсадной трубой для нагрева требуется меньше электроэнергии.

• Надежное крепление дополнительного оборудования благодаря прочной конструкции. Крышка позволяет прикрепить кабель с карабином, который используется для подсоединения погружного электронасоса. Разъем сконструирован таким образом, чтобы можно было удобно разместить электрический кабель для питания насосного агрегата.
• Защита от кражи электроэнергии. Ведь большинство моделей домовладельцы приобретают за приличные деньги. Так, Grundfos SP9 стоит около 2000. e. Крышка скважины сконструирована таким образом, что неопытному человеку будет сложно снять ее и извлечь дорогостоящее оборудование из источника воды.
• Удобное соединение трубопровода от насосной станции с водопроводом, подведенным к дому. Из погружного оборудования труба выводится через специальное отверстие в крышке колодца. Оно расположено в центральной части. После извлечения трубопровода он разрезается через отверстие в оголовке на месте и соединяется с помощью компрессионного фитинга с водопроводом.

• Искусственное поддержание в источнике воды. Это особенно актуально для скважин с небольшой глубиной, в которых из-за низкого расположения зеркала воды возникает зона разрежения. Предотвращает повышение уровня.

Модели крышек для скважин бывают как обычными, так и усовершенствованными. Насосное оборудование невозможно быстро снять с помощью обычных приспособлений. Перед демонтажем крышку необходимо снять с обсадной трубы, открутив болты. Кроме того, необходимо отсоединить насос от трубопровода и электрического кабеля. Это увеличивает количество времени, необходимого для обслуживания и ремонта погружного насосного оборудования.

Новые модели имеют в своей конструкции съемный центральный элемент. Таким образом, не нужно тратить время на откручивание болтов. Современный оголовок скважинной трубы также оснащен клеммной коробкой. возможность быстрого отключения и повторного подключения шнура питания.

Виды головок

Копание ямы под кессон обычно сопровождается строительством источника воды в виде колодца. Он должен быть глубже точки замерзания почвы. Обсадная труба выходит в кессон. Перед установкой скважинного оголовка на нее срезается лишняя верхняя часть.

На так называемой крышке на тросе подвешен погружной насос. Необходимый объем воды определяется выбором источника питания. Вес оборудования в этом случае может достигать 50 кг. Поэтому производители создают прочные крышки для колодцев. Кроме того, они изготавливаются из различных материалов.

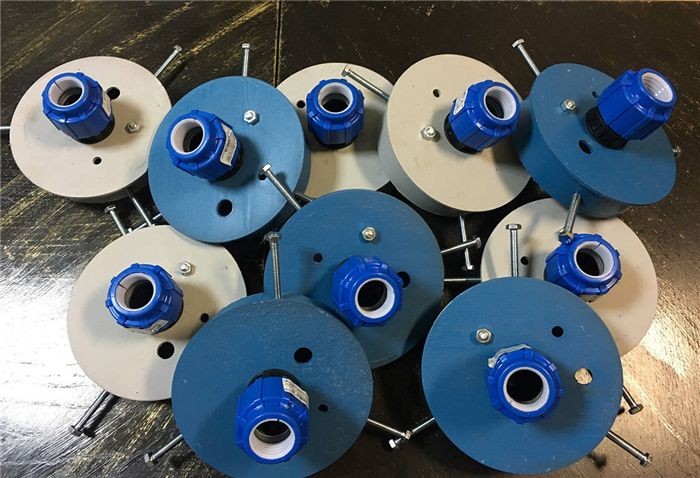

Пластиковые модели

Оголовье из пластика — недорогая модель. Лучше всего работает в сочетании с маломощными погружными насосами с максимальным погружением на 50 метров. Пластиковый аппарат выдерживает максимальный вес 200 кг.

Дополнительными характеристиками товара являются:

• небольшой вес;
• доступная цена, обычно не превышающая 40. e.;
• устойчивость к коррозии и химическим веществам;
• высокая функциональность за счет наличия клеммной коробки и съемной центральной крышки.

Электрический ток не может проходить ни через одну из пластиковых моделей. Однако хрупкость устройства возрастет, если оно изготовлено из некачественного полимера. Заглушка обсадной трубы не будет достаточно прочной, чтобы выдержать большие механические нагрузки. Даже если болты плотно затянуты, велика вероятность того, что она сломается.

Металлические модели

Такое оборудование имеет более прочный оголовок скважины. Их основное отличие от пластиковых моделей заключается в следующем. Металлические варианты не только служат дольше, но и устойчивы к перепадам температур.

Металлические модели также имеют недостатки. Основная — плохая коррозионная стойкость. Каждый металлический герметичный оголовок колодца на заводе покрывается антикоррозийными составами для улучшения этого свойства.

Современные производители создают:

1. Крышки колодцев из нержавеющей стали, редко встречаются на рынке по сравнению с другими моделями. Конструкция одного из этих вариантов не предусматривает болтов для крепления. Кроме того, эта модель способна выдержать вес до 300 кг и продается примерно за 30 евро. e.
2. Стальные крышки для колодцев можно приобрести по цене около 50. e. Этот вариант способен выдержать максимальный вес в 500 кг. Однако стальные модели начинают ржаветь, если нарушается целостность их защитного слоя.
3. Чугунные крышки колодцев продаются примерно по той же цене, что и стальные модели. Они тяжелее, но обладают сопоставимой прочностью. Чугунные модели могут быть с гальваническим, цинковым или порошковым покрытием. Защищает основной материал от коррозии. Недостатком чугунных устройств является их неспособность выдерживать сильные удары.

Конструктивные особенности головок

Каждый домовладелец должен хорошо разбираться в функциях и требованиях, предъявляемых к оголовку скважины. Вы не пожалеете о своей покупке, если воспользуетесь этой информацией для принятия взвешенного решения о выборе устройства.

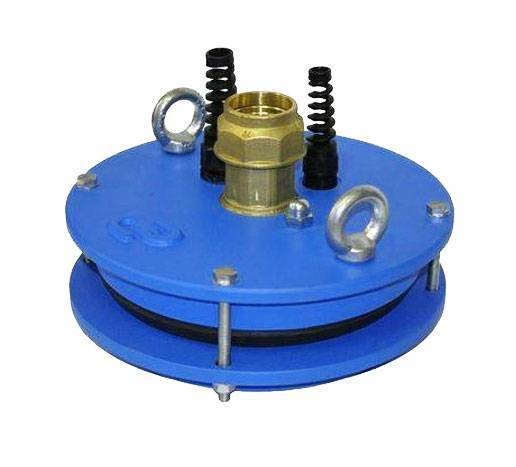

Каждый выпускаемый стандартный оголовок имеет понятный дизайн. В их конструкцию входят:

• Крышка является основным элементом устройства.

В этой части расположены почти все остальные детали. Крышка имеет форму, напоминающую диск. Имеет внутреннее кольцо, диаметр которого подбирается в соответствии с сечением обсадной трубы. В центре диска имеется отверстие. Обеспечивает безопасность трубопровода ПНД. Обычно их диаметр составляет 25, 32 или 40 мм.

Кстати говоря, часть оголовка, выходящая за пределы внутреннего кольца, опирается на конец обсадной трубы, когда она устанавливается на скважину.

Производители выпускают различные внешние диаметры крышек. Для обсадных труб с диаметром сечения 90-160 мм используются стандартные модели. В каждой крышке имеются отверстия для болтов и электрического кабеля.

• Вход для электрического кабеля, что исключает его непосредственный контакт с крышкой.

Оголовок представляет собой герметичное устройство с резьбовым вводом. Соответственно, получается герметичное отверстие. Удовлетворяет всем требованиям для правильной эксплуатации.

• Клеммная коробка, которая присутствует не в каждой головке.

Этот элемент используется для соединения кабеля питания насоса с проводкой дома.

• Болты для соединения крышки и фланца с уплотнительным резиновым кольцом.

Помните, что устройство оголовка водяной скважины может иметь антивандальную конструкцию. Головки болтов в этом варианте устанавливаются в крышку. Поэтому их необходимо откручивать и закручивать с помощью специального ключа.

Особенности выбора оголовок для скважины

Прежде чем установить крышку на скважину, необходимо правильно ее подобрать. При подборе используется маркировка прибора для исключения ошибок. Состоит как из букв, так и из цифр.

Каждый символ в маркировке имеет свое значение.

• ОС — сокращенное обозначение оголовка скважины;
• А — антивандальная конструкция;
• P — пластиковое устройство (отсутствие буквы означает, что изделие изготовлено из металла);
• B — буквенное обозначение используется при маркировке изделий Джилекс, которые для демонтажа или установки насосного оборудования не нужно полностью отсоединять от обсадной трубы вместе с кабелем, тросом и напорной трубой (устройства Джилекс оснащены съемной центральной частью);
• 90-110 — наружный диаметр обсадных труб скважин;
• 25, 32 или 40 — размер поперечного сечения цангового хомута для крепления пластиковой трубы того же наружного диаметра.

Кстати говоря, некоторые производители маркируют оголовки нестандартными комбинациями символов. В этой ситуации рекомендуется поговорить с менеджерами предприятия, где покупается и устанавливается оголовок скважины, а также с продавцами в специализированных магазинах.

При выборе головки дается совет. Специалисты советуют выбирать пластиковую модель для неглубокой скважины, так как она не будет находиться далеко под поверхностью земли и маломощный насос не понадобится. Желательно купить металлическую крышку для скважины, если тяжелый электрический насос погружается на значительную глубину, чтобы перекачивать значительное количество воды.

Кроме того, рекомендуется с осторожностью использовать клеммную коробку при работе с мощным насосным оборудованием. Этот метод не позволяет обеспечить стопроцентную надежность соединения проводов с большим электрическим током, что и послужило причиной совета. В результате кессонные доски перегреваются. Вслед за этим расплавляется пластиковая крышка скважины и электрический кабель.

Кстати говоря, в кессоне постоянно повышенная влажность. Клеммная коробка хорошо изолирована, но коррозия контактов все равно происходит. Из-за этого они могут со временем перегреться или произойдет замыкание электрической цепи.

Особенности установки оголовка

Чтобы проконтролировать установку оборудования для источника воды, которую выполняют нанятые мастера, домовладелец должен быть полностью информирован об этом. В частности, он должен знать, каким устройством оснащен оголовок скважины и как его лучше установить.

Если необходимо установить крышку скважины вместе с электронасосом, лучше всего обратиться в специализированную компанию. Специалисты, в конце концов, обладают всем необходимым оборудованием и материалами. Они обеспечат бесперебойную работу оборудования и выполнят работы в соответствии с требованиями нормативных документов.

Измерение необходимой длины напорных труб, электрических кабелей и проводов, как правило, является первым этапом монтажа. После этого производится сборка деталей с учетом замеров.

Перед установкой оголовка скважины укоротите обсадную трубу до необходимой высоты. В этом случае заглушка должна быть установлена точно под углом 90°. Затем из обрезанного конца металлической обсадной трубы извлекаются заусенцы. Внешняя поверхность трубы покрывается красками и лаками, предотвращающими коррозию. Далее настройте электронасос, следуя прилагаемой к нему инструкции. После этого один или несколько мастеров работают над дополнительными проектами:

• Подключите полиэтиленовый трубопровод низкого давления к электронасосу.
• Закрепите несущий кабель на ушах насосного агрегата.
• соединяют вместе электрический кабель, трубу ПНД и кабель. Для этой цели часто используются пластиковые стяжки. Обычная электрическая лента используется реже. Фиксация производится с шагом от 1 до 2 м. В этом случае кабель не натягивают слишком сильно. Он должен слегка провисать относительно трубы и несущего троса.
• Вставьте свободный конец троса в специальный карабин, соединенный с рым-болтом в нижней части заглушки скважины.
• Вставьте силовой кабель и трубу ПНД в отверстия, предусмотренные конструкцией оголовья.
• Установите фланцевую часть крышки вместе с уплотнением на корпус.
• Электронасосный агрегат также опускается в канал колодца.
• Установите верхнюю часть подголовника.
• Корректировка резинового уплотнения. Иногда для обработки его поверхности дополнительно используется смазка. Часто используется обычный мыльный раствор.
• Притяните фланец к верхней части головки, совместив отверстия для резьбовых крепежных элементов.
• Вставьте болты и затяните две части крышки. Крепеж затягивается крест-накрест, чтобы предотвратить смещение установленного плунжера и создать равномерное усилие со всех сторон. Надежная фиксация оголовья обеспечивается резиновым уплотнителем, так как он расширяется при сжатии.
• Закрепите трубопровод из полиэтилена низкой плотности с помощью компрессионного фитинга. Накидная гайка закручивается до упора.
• Протяните силовой кабель, а затем закрепите его герметичным кабельным вводом.

Если имеется клеммная коробка, в конце процесса установки подключите к ней электрический провод насоса и кабель дома. Затем они закрыли крышку. Защищает соединительные элементы от влаги.

Защита от замерзания

Знать, как правильно установить оголовок скважины, недостаточно для эффективной эксплуатации источника воды. Также необходимо обеспечить защиту воды от замерзания. Для этого лучше всего подходит так называемая пластиковая пробка. Если поверхность воды в глубинном источнике находится близко к оголовку, полимерное устройство не совсем точно справится с этой задачей.

Устанавливается дополнительная изоляция, чтобы полностью избежать замерзания. Если кессонная скважина была построена в прошлом, один из вариантов — изолировать стенки, люк и другие элементы от тепла.

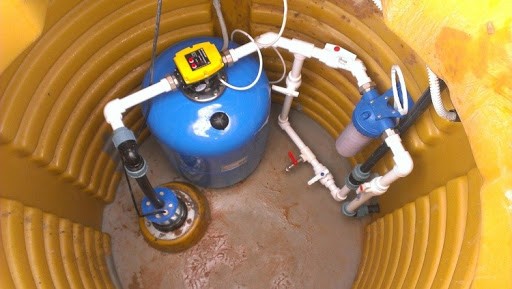

Кстати говоря, когда верхняя часть обсадной трубы окажется под землей, устанавливается кессон. Если в скважине установлен насос, система автоматики, система фильтрации, реле или гидробак, их необходимо теплоизолировать.

Еще один вариант утепления — создание теплоизолирующего короба. Это простой способ предотвратить замерзание воды в скважине. Он реализуется путем сооружения над источником воды деревянного короба, который утепляется, например, базальтовой ватой. Используются и более дешевые теплоизоляторы — пенопласт, тряпки и даже бумага. Замерзание воды в источнике также можно предотвратить, если использовать греющий кабель. Он помещается в напорный трубопровод, который находится в скважине. Для эффективной работы такая защита хорошо закрывает вход.

Кстати говоря, лучший способ подключения электрического нагревательного кабеля — это оголовок с клеммами. Поэтому при выборе этого варианта рекомендуется приобрести заглушку для скважины с такой специфической конструкцией, чтобы предотвратить замерзание воды.

Тип оголовка скважины	Особенности
Оголовок поверхностного колодца	Легкий доступ для обслуживания; подвержены воздействию погодных условий
Погружная скважинная головка	Расположен ниже уровня земли; защищен от непогоды; доступ к нему затруднен
Компактный оголовок для скважины	Компактная конструкция; объединяет множество функций; подходит для ограниченного пространства
Стандартный оголовок скважины	Широко используются; универсальны; простая установка

Установка устья скважины — это неотъемлемая часть обустройства скважинной системы, и знание того, на какие характеристики и типы следует обратить внимание, может оказать большое влияние на продолжительность и эффективность работы вашей скважины. Поддержание чистого и надежного водоснабжения зависит от выбора правильного устья скважины и его правильной установки, независимо от того, работаете ли вы над жилым или коммерческим проектом.

Оголовок скважины бывает разных видов, каждый из которых предназначен для удовлетворения конкретных требований при различных обстоятельствах. Два наиболее популярных вида — погружные оголовки, предназначенные для более глубоких скважин, и поверхностные оголовки, которые обычно используются для неглубоких скважин. Каждый тип имеет свои преимущества и выбирается в зависимости от конкретных потребностей скважины и окружающей местности.

Закрепление обсадной трубы, обеспечение герметичности во избежание загрязнения, а также установка необходимых клапанов и фитингов — все это важные этапы правильного монтажа устья скважины. Пристальное внимание к деталям в процессе монтажа поможет предотвратить такие проблемы, как протечки или загрязнения, которые могут повлиять на производительность системы и качество воды.

В целом, более надежная и эффективная система скважин может быть достигнута, если вы уделите время изучению характеристик и разновидностей скважинных оголовков и установите их в соответствии с передовым опытом. Выполнив эту процедуру, вы можете быть уверены, что ваше водоснабжение будет надежным, удовлетворяющим ваши потребности и долговечным.

Безопасность и эффективность любой скважинной системы зависит от установленной скважинной головки. Оголовок скважины бывает разных видов, каждый из которых предназначен для удовлетворения уникальных требований и условий. Для предотвращения утечек и загрязнения скважинная головка должна быть надежно закреплена на обсадной колонне во время установки. Чтобы скважина работала исправно и оставалась безопасной для использования, эта процедура требует пристального внимания к деталям и соблюдения правил безопасности.
