Обследование фундамента с помощью шурфов: что это такое и зачем проводится?

Фундамент — залог долговечности и устойчивости любого здания. Обследование котлована — важнейший метод оценки состояния фундамента. Хотя это может показаться сложным процессом, все, что нужно сделать, — это просверлить крошечные отверстия по всему периметру фундамента для его более тщательного обследования.

Почему это необходимо? Проблемы фундамента могут включать в себя оседание, повреждение водой и трещины с течением времени. Если эти вопросы не будут решены, могут возникнуть серьезные структурные повреждения. Эксперты могут обнаружить эти проблемы на ранней стадии и предложить оптимальный курс действий по их устранению, используя обследование фундамента с помощью шурфов.

В ходе этой процедуры в ключевых местах вокруг фундамента здания выкапываются точные шурфы. Таким образом, инспекторам становятся видны те части фундамента, которые обычно скрыты под землей. После этого они смогут найти повреждения, оценить состояние грунта и убедиться, что фундамент по-прежнему функционирует должным образом.

Безопасность и целостность любого сооружения зависят от регулярных проверок фундамента, особенно при использовании котлованов. Эта превентивная мера может избавить владельцев зданий от будущего дорогостоящего ремонта и дать им уверенность в том, что их строение хорошо закреплено.

Дефекты основания и необходимость бурения скважин

Котлован — это вертикальное отверстие, позволяющее достичь наибольшей глубины для обследования несущей конструкции столбчатого, ленточного, плитного фундамента или участка коммуникационной магистрали.

В строительной механике принято классифицировать дефекты фундамента дома в зависимости от возникающих деформаций. Такие деформации могут быть следствием неправильного расчета эксплуатационных нагрузок, использования некачественных материалов, недостаточного внимания к геологии строительной площадки, нарушения технологии работ. Следовательно, важно определить тип дефектов до появления ям.

Изменения в почве

На диагностику повреждений фундамента существенное влияние оказывают и геологические факторы. Таким образом, причиной гибели дома могут стать неожиданные провалы грунта.

Их причинами могут быть пустоты или кратеры, недостаточный дренаж, недооценка степени просадки грунта и т.д. Эти соображения особенно важны, если дом построен рядом с рекой или другим водоемом и имеет подвал, расположенный ниже уровня моря.

Если еще на этапе проектирования выявить наличие проблемных грунтов на участке — обводненных, глинистых, с наличием осыпей, валунов или остатков деревьев, — то этих проблем можно избежать.

Близкое расположение фундамента к автомагистралям, по которым часто проезжает тяжелый транспорт, может оказать влияние на грунт.

Прогиб

Неровные характеристики грунта, на котором построен фундамент, также являются причиной этого дефекта. Экспансивные грунты — это грунты, механические и физические свойства которых значительно отличаются в зависимости от места строительства дома. Как правило, это мелкозернистые глинистые грунты, которые становятся более объемными в присутствии воды.

Электрохимическое притяжение между молекулами воды и мельчайшими частицами глины вызывает расширение. Количество воды, которое притягивают частицы глинистого грунта, увеличивается с увеличением площади их поверхности и уменьшается с увеличением их объема. Поверхностное натяжение и адсорбция, которые последуют за этим, приведут к прогибу фундамента.

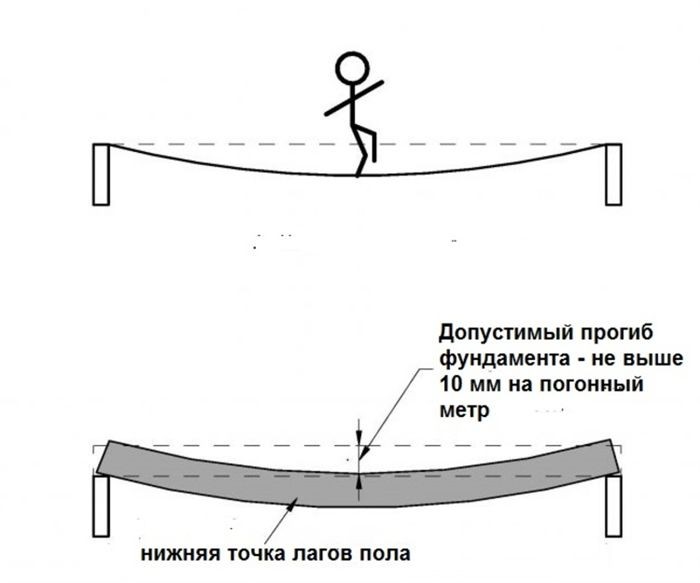

На рисунке ниже показано схематическое изображение прогиба фундамента. В точке максимального прогиба должно быть сделано отверстие.

Для фундаментов с вертикально ориентированными опорами (не путать со сваями)!), минимальная опасность прогиба является типичной. Опорная конструкция должна простираться прямо до основной (коренной) породы или ниже зоны колебаний содержания воды, где характеристики грунта стабильны. В данном случае силы трения прочно удерживают нижнюю часть опоры на месте, пока она находится в контакте с устойчивым грунтом.

Опорная схема основания со сложной конфигурацией:

Проект

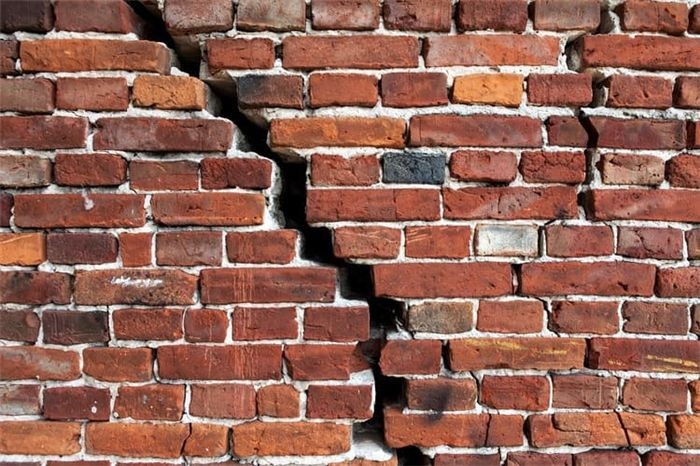

Фундамент перекашивается из-за оседания, которое часто сопровождается трещинами. Трещины могут появиться как в самом фундаменте, так и на внешней стене, особенно если стена построена из мелких элементов, таких как кирпич или бетонные блоки.

По форме трещины можно определить направление и часть здания, которая движется по отношению к другим частям дома.

Осадка может привести к появлению наклонных, вертикальных или горизонтальных трещин. Поэтому плоскости сдвига идентичны. Сторона фундамента с наименьшим опорным давлением будет испытывать наибольшую осадку.

Поворот

Вращательное движение, возникающее при относительном сдвиге элементов стены, обычно вызвано вращательной деформацией фундамента. Неравномерная толщина трещин, которая в верхней части шире, чем в нижней, является определяющим признаком вращения. При повороте дом может подняться или опуститься на одном из углов, что приведет к проседанию стеновой панели.

Поворот представляет собой особенно серьезный риск для структурной целостности дома, поскольку в целом план приводит к тому, что некоторые элементы стен поднимаются, а некоторые опускаются.

Комбинированная деформация

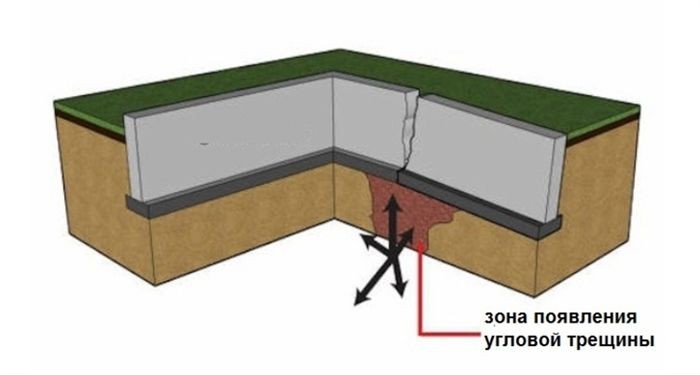

Подобная деформация обычно наблюдается в угловых элементах фундамента, где приложены две группы сил, действующих одновременно в противоположных направлениях.

Соответственно, одновременно появляются как минимум два источника трещин, после чего они самостоятельно распространяются по всей поверхности основания. Эти трещины наиболее опасны, поскольку со временем приводят к постепенному проседанию фундамента.

Иногда помимо комбинированной деформации кровли дома может произойти ее перекос.

Как правильно сделать шурф?

Котлован выкапывается механически, путем бурения соответствующего отверстия, или вручную с помощью лопаты. В следующих ситуациях рекомендуется выкапывать смотровую яму вручную:

1. Грунт влажный или глинистый, что характеризуется насыпанием грунта на бур.
2. Размеры ямы не имеют значения, а ее глубина не превышает 200…300 мм.
3. Котлован устанавливается с внешней стороны фундамента.
4. Рабочая зона чувствительна к динамическим нагрузкам, которые создает буровая установка.

Перед началом земляных работ размеры смотрового отверстия на плане определяются в зависимости от типа повреждения фундамента. Условия для этого:

• Котлован должен быть как минимум на 20…30 мм больше, чем глубина фундамента.
• Стенки ямы должны иметь угол наклона к оси ямы не менее 14…15 0: это предотвратит последующее разрушение.
• Дно ямы должно быть ровным.
• Излишки грунта, извлеченные из смотрового отверстия, хранятся там: это может быть полезно для качественной оценки грунта в зоне фундамента.

Не рекомендуется проводить такие работы сразу после сильного дождя, особенно зимой, так как почва может сильно пострадать от мороза, что может серьезно повлиять на результаты исследования. Кроме того, пробивание отверстий в мерзлой земле доставляет удовольствие.

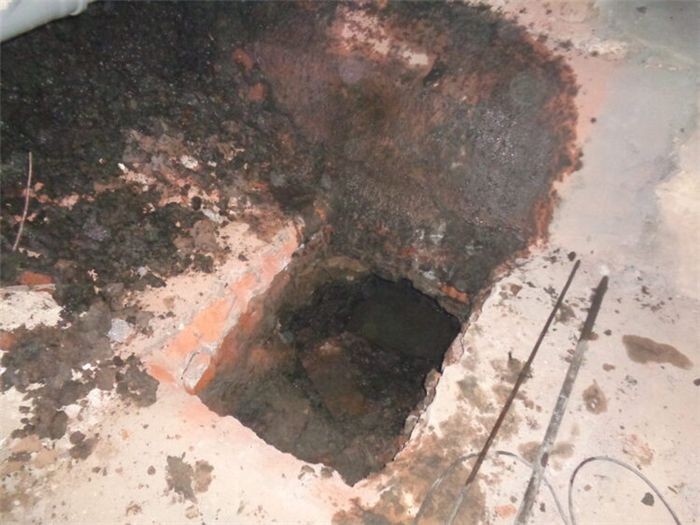

Отверстие может быть квадратным или прямоугольным, если оно вырыто вручную; главное, чтобы боковые стенки были относительно ровными и не содержали случайных предметов, таких как мелкие камни и ветки.P.

Изнутри дома отверстия делаются гораздо реже и только с помощью техники. Необходимость выявления причин проседания внутренних стен и перегородок служит основным показателем для устройства такого рода ям.

Если рядом с домом или даже общей стеной находится соседнее строение, например, гараж или пристройка, также используется внутреннее рытье траншей.

Место и тип повреждения определяют, сколько отверстий необходимо сделать. Одного инспекционного отверстия, которое будет находиться примерно в центре трещины или места оседания, достаточно, если дефекты равномерны. В каждой стороне угла или комбинированной деформации делается отверстие. Там, где есть возможность бурения, устраиваются внутренние котлованы.

Варианты открывающихся оснований

Для того чтобы пробурить фундамент, необходимо определить тип и прочность конструкции, а также ее размеры и глубину заглубления путем осмотра. На основании результатов лабораторных исследований определяются марка, класс, повреждения и дефекты бетона. В ходе исследования устанавливаются сдвиг глубины и вертикальный сдвиг, вызванные пучением грунта.

Варианты вскрытия столбчатых фундаментов включают в себя:

• двусторонний — обнажаются две соседние опоры;
• угол — обнажить две соседние опоры, но только до половины ширины;
• периметрический — три стороны обнажены, а четвертая частично очищена.

Когда необходимо точно обследовать подземную часть или состояние грунта под подошвой, бурение производится по ее периметру. Поскольку сразу раскапывать конструкции нельзя, применяется метод частичного отрыва. Кроме того, он может открыть только 1.5 метров по длине стены; в противном случае существует риск обрушения.

Поскольку вскрытие фундамента показано только при обнаружении внутренних повреждений — операция, которую бессмысленно проводить без специализированного оборудования, — не стоит пытаться сделать это самостоятельно (щупы). Кроме того, некачественные земляные работы могут серьезно нарушить целостность основания.

Выкапывание небольших траншей вокруг основания здания для оценки устойчивости и состояния фундамента называется "обследованием котлована"." Используя эту технику, специалисты могут изучить и оценить потенциальные повреждения, трещины или слабые места, которые не видны с поверхности земли. Чтобы гарантировать целостность конструкции здания, избежать будущего дорогостоящего ремонта и сохранить безопасность, необходимо проводить регулярные проверки фундамента. Раннее обнаружение проблем позволяет домовладельцам принять незамедлительные меры, продлевая жизнь и стабильность их собственности.

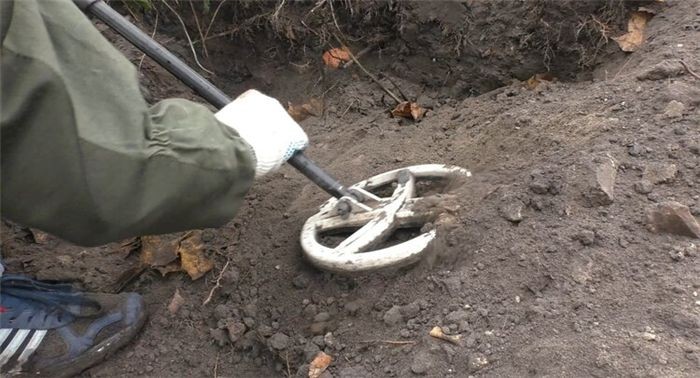

с помощью металлоискателей

Металлодетекторы — это автономные приборы, которые используют переменное магнитное поле для обнаружения присутствия металла. Расположение переменного магнитного поля изменяется, если в бетонном фундаменте присутствуют стальные элементы (анкеры или арматура).

Металлические элементы в бетонном фундаменте могут быть обнаружены с помощью металлоискателей. В этом случае на выходе будет отображаться звуковой или визуальный сигнал.

Преимущества гаджетов:

• Портативность и возможность точно определить место для рытья котлована.
• Требуется доступ только к одной стороне конструкции.
• Сигнал металлоискателя позволяет проникнуть через границу раздела воздуха или других материалов.
• Выходная информация не требует дальнейшего анализа или декодирования.

Есть и ограничения. Приборы полезны только на глубине 150-200 мм, поскольку интенсивность сигнала металлоискателя снижается по мере увеличения глубины залегания стальных элементов. Кроме того, невозможно определить тип стальных элементов, и металлоискатель, как правило, бесполезен, если определенный участок основания перегружен армирующими элементами, поскольку он не дает точного сигнала.

Кроме того, помимо компонентов фундамента, магнитное поле создают и любые другие токопроводящие элементы, например кабели, не связанные со строительной площадкой. Сигнал ослабляется или искажается из-за металлических волокон в бетонной смеси.

Металлодетекторы можно использовать только для выбора места, где впоследствии будет заложен котлован; как правило, они не способны оценить состояние фундамента.

Цель инспекции	Преимущества
Проверить состояние фундамента	Помогает выявить любые трещины или повреждения
Для оценки состояния грунта вокруг фундамента	Обеспечивает стабильность грунта и надлежащий дренаж
Оценка материалов фундамента	Определяет, сохранились ли материалы в целости и сохранности
Для планирования ремонта или реконструкции	Избежать будущего дорогостоящего ремонта благодаря раннему решению проблем
Для обеспечения безопасности и устойчивости	Защищает общую структурную целостность здания

Одним из важнейших этапов проверки устойчивости и безопасности здания является использование шурфов для обследования фундамента. Чтобы тщательно проверить состояние бетона и других материалов, необходимо выкопать небольшие ямы по всему периметру фундамента. Это позволяет обнаружить возможные проблемы, которые не видны на поверхности, например, трещины, повреждение водой или разрушение.

Проведение таких проверок позволяет сохранить структурную целостность здания. Раннее выявление проблем позволяет оперативно провести ремонт, что может предотвратить будущие, более серьезные и дорогостоящие повреждения. Это профилактический шаг, который обеспечивает безопасность здания и его обитателей.

Кроме того, старые здания или здания, расположенные в регионах со сложными грунтовыми условиями, требуют проверки фундамента с помощью шурфов. Частые осмотры могут дать важную информацию для продления срока службы здания, выявив, насколько хорошо фундамент справляется с такими элементами окружающей среды, как движение грунта или уровень влажности.

В заключение следует отметить, что проверка фундамента с помощью котлована — необходимая процедура для любого владельца недвижимости. Они гарантируют безопасность и прочность здания, помогают избежать дорогостоящего ремонта, поддерживают прочность и надежность фундамента. Небольшие инвестиции в плановые проверки могут обеспечить стабильность и безопасность на длительное время.
