Как рассчитать глубину фундамента с учетом различных факторов

Создание прочного основания имеет решающее значение для любого строительного проекта, будь то скромный дом или высокий небоскреб. Стабильность и долговечность возведенной над ним конструкции в значительной степени зависят от глубины заложения фундамента. Знание того, как рассчитать нужную глубину заложения фундамента, требует учета ряда важных переменных, влияющих на стабильность почвы и вес, который должен выдерживать фундамент.

Перед тем как выбрать глубину фундамента, следует учесть тип грунта, на котором будет построено здание. Способность различных типов грунта выдерживать вес и оседать с течением времени различна. Плотные глинистые почвы, например, могут выдержать больший вес, чем рыхлые песчаные почвы. Опытный инженер-геотехник может провести испытания грунта, чтобы определить его способность выдерживать конструкцию и установить идеальную глубину заложения фундамента для предотвращения оседания или смещения.

Местная среда и климат также являются важными факторами, которые необходимо принимать во внимание. Глубокий фундамент необходим в районах, подверженных морозному пучению, поскольку расширяющийся грунт может нанести ущерб расположенным над ним конструкциям. Аналогичным образом, регионы с высоким уровнем грунтовых вод или экспансивными почвами, которые расширяются и сжимаются в зависимости от влажности, могут потребовать более глубокого фундамента, чтобы обеспечить достаточную устойчивость в течение всего года.

На расчет глубины заложения фундамента также влияет назначение и конструкция сооружения. Более глубокий фундамент обычно необходим для высоких и тяжелых зданий, таких как промышленные здания или многоэтажные жилые комплексы, чтобы равномерно распределить вес и избежать чрезмерной осадки. Инженеры используют расчеты нагрузок и структурный анализ для определения идеальной глубины, на которой предполагаемая конструкция может надежно и безопасно опираться на фундамент.

И последнее, но не менее важное: минимальная глубина фундамента во многом зависит от местных строительных норм и правил. Цель этих норм — гарантировать безопасность и устойчивость сооружений к непредвиденным воздействиям, таким как ветровая нагрузка и землетрясения. Соблюдение этих правил не только обеспечивает выполнение требований законодательства, но и повышает общую прочность и безопасность здания.

Фактор	Рассмотрение
Тип грунта	Различные грунты обладают различной несущей способностью. Глина требует более глубокого фундамента, чем песчаная почва.
Линия промерзания	Фундамент должен располагаться ниже линии промерзания, чтобы предотвратить повреждения от циклов замораживания и оттаивания.
Нагрузка на здание	Более тяжелые конструкции требуют более глубоких фундаментов для обеспечения устойчивости и предотвращения оседания.
Уровень грунтовых вод	Высокий уровень грунтовых вод может стать причиной проблем с фундаментом. Более глубокий фундамент помогает избежать повреждения водой.
Климат	В регионах с экстремальными погодными условиями более глубокие фундаменты обеспечивают лучшую защиту от неблагоприятных факторов окружающей среды.

Факторы, влияющие на расчеты

Большинство людей, не связанных со строительством, считают, что вес здания напрямую влияет на глубину заложения фундамента. Но есть и другие признаки, помимо этого. Для расчета глубины заложения фундамента (GZF) используются следующие переменные:

• гидрогеологические условия;
• Промерзание почвы;
• конструктивные особенности строительной площадки;
• рельеф.

Гидрогеологические условия

Почва, поросшая растениями, покрывает почти каждую строительную площадку. Такую почву необходимо удалять, поскольку она наполнена биологическими включениями и корнями растений. Под ним спускаются различные слои грунта с разными свойствами. Они должны быть известны застройщику.

Каждый сорт имеет уникальную влажность и удельное сопротивление. Подошва фундамента должна опираться на несущий слой грунта, чтобы дом оставался в устойчивом положении.

В какой-то момент грунтовые воды также просачиваются сквозь почву. Определение уровня воды необходимо для определения ГРП.

Существует вероятность размыва грунта под фундаментом, что может привести к неравномерной осадке и всем вытекающим отсюда неприятностям.

Повышенная относительная влажность способствует росту плесени и грибковых колоний, которые могут разрушить фундамент любого строения.

Важнейший! Фундамент никогда не должен находиться в зоне грунтовых вод. Вода отводится от фундамента, если нет недорогого способа избежать этого явления. Для этого установите дренажную систему по всему периметру дома.

Промерзание почвы

За исключением южных районов, почти на всей территории Российской Федерации зимой наблюдаются отрицательные температуры. Пагубное влияние этого фактора на фундамент обусловлено такими физическими явлениями, как превращение воды в лед.

Почвенная влага кристаллизуется при температуре ниже 0°C, быстро увеличивая свой объем и образуя кристаллы льда. Массивные силы пучения возникают с огромной силой. Под их воздействием могут деформироваться не только фундаменты из других материалов, но и массивные железобетонные конструкции. ГЗФ должна быть определена таким образом, чтобы основание проходило через мерзлый грунт.

Есть два способа, с помощью которых строители решают проблему промерзания почвы:

• Первое — это размещение основания здания ниже зоны промерзания грунта.
• Во втором случае фундамент утепляется. Этот дорогостоящий метод используется в основном в районах с особенно низкими температурами зимой или в регионах, расположенных на Крайнем Севере.

Конструктивные особенности строительной площадки

Здания с подвалами или полуподвалами являются одним из элементов дизайна строительных проектов. подошва фундамента может дополнительно углубляться за счет подвала. В таких ситуациях полуподвальные и подвальные стены служат одновременно и фундаментом, и стенами.

Несмотря на скромную расчетную высоту подполья, опоры поднимают до такой степени, чтобы гости, проживающие в этих помещениях с высотой потолков от 2.7 до 3 метров, могут чувствовать себя комфортно.

Рельеф

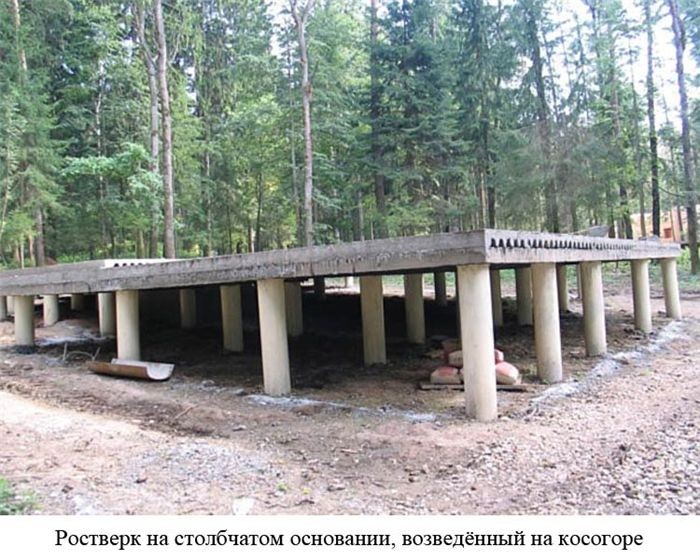

Когда строительная площадка имеет уклон в нескольких направлениях, возникает необходимость возведения фундамента на разной высоте в разных местах плана здания. Это связано с тем, что изменение ГЗФ в зависимости от уклона местности позволяет ростверку оставаться горизонтальным. В основном это зависит от состава грунтового основания, которое может либо обладать высокой способностью выдерживать вес, либо, напротив, быть склонным к оползням.

В этих условиях фундаменты возводятся в виде ряда замкнутых контуров, состоящих из монолитных плит или полос различной высоты. На склонах часто используются столбчатые опоры, винтовые сваи и свайные основания. Не опускаясь ниже уровня грунтовых вод, они могут легко пересечь точку промерзания грунта.

Как определяется СНиП?

Сеть результатов геотехнических изысканий охватывает всю территорию Российской Федерации. В свое время собранная информация о свойствах грунтов была систематизирована и внесена в нормативные документы федерального значения.

Примите к сведению! Содержание нормативных документов не стало устоявшейся доктриной. По мере выхода новых дополнений или повторного утверждения СНиПов таблицы, схемы, карты и планы постоянно обновляются. В настоящее время они регламентированы ГОСТ 5180-2015, СП 22.13330 и другие документы.

Также учитываются нормативные подзаконные акты местных управлений архитектуры и строительства. Иными словами, с помощью справочного метода можно найти уровень грунтовых вод на строительной площадке, необходимый для расчета ГРП, а также глубину несущего слоя грунта и промерзание грунта.

Как самостоятельно рассчитать фундамент для дома?

Определить глубину заложения фундамента можно самостоятельно, если у вас есть хотя бы небольшой опыт проектирования строительных объектов. К расчету HZF приступают после создания предварительного плана проекта дома, принимая во внимание несколько факторов.

Нагрузка на грунт

Определяют вес всех конструкций здания, учитывая все, что будет находиться внутри дома, включая мебель, отопление, водоснабжение, канализацию, электрические коммуникации и оборудование, снеговые нагрузки, а также максимальное количество людей, чтобы вычислить нагрузку на грунт от веса всего здания. Примерно рассчитайте вес будущих конструкций фундамента.

Удельное сопротивление грунта

Как уже говорилось, по опорному маршруту, получив копию вертикальной съемки в местном управлении архитектуры или обратившись к соответствующим СП и СНиПам, определяют удельное сопротивление опорного слоя грунта и глубину его залегания.

Экспериментальный лабораторный метод используется, если необходимо определить удельное сопротивление грунта с высокой степенью точности.

Образцы грунта, добытые на строительной площадке с помощью бурения, поступают в строительную лабораторию. Кубики образцов грунта загружаются туда и оставляются до полного разрушения. Пиковое давление также будет являться значением удельного сопротивления грунта.

Площадь опоры

Идеальное расположение опоры можно определить, сравнив два значения: удельное сопротивление грунта и удельную нагрузку от веса здания. Главное требование — значение первого параметра должно быть выше второго.

Тип основания

Тип фундамента выбирается в зависимости от других факторов и необходимой площади опоры:

• Ленточные. Фундамент представляет собой сплошной опорный массив из монолитного или сборного железобетона, также в виде кладки из бута или природного камня. Основание выглядит как лента, возведенная по периметру несущих стен. Ленты бывают мелкого и глубокого заложения:
• Мелкозаглубленные фундаменты устанавливаются на прочных грунтах с глубиной промерзания почвы не более 300 мм.
• Подошвы глубоко заглубленных фундаментов не должны достигать уровня грунтовых вод 1.5 m.
• Столбчатые. Свободностоящие опоры в виде столбов могут иметь различную проектную длину в зависимости от разницы высот несущих слоев грунта в разных местах строительной площадки. Оптимальная глубина заложения основания всех свай принимается одинаковой с точки зрения максимального проектного размера. Такой подход упрощает строительство и сокращает сроки возведения фундамента дома.
• Сваи. Сваи могут быть в виде металлических или железобетонных опор, забиваемых в грунт с помощью сваебойной машины. С их помощью пробиваются слабые слои грунта, а их концы погружаются в несущий слой не менее чем на 300 мм. Винтовые опоры вкручиваются в грунт аналогичным образом.
• Плита. Такая конструкция решает проблему строительства основания для дома на очень слабых грунтах, таких как торфяники, болотистые почвы и т.д.P. Большая площадь опоры минимизирует удельную нагрузку от здания. Глубина осадки практически равна толщине снятого плодородного слоя грунта.

В связи с примечанием. Вы можете с точностью определить оптимальную площадь опоры, выбрав тип основания. Рассчитав ГЗФ, вы сможете оценить экономическую целесообразность строительства выбранного типа несущих конструкций или перейти на другой вид.

Формула расчета

Для расчета глубины промерзания Nmerz используется таблица СНиП. Если это окажется проблематичным, параметр можно найти, просто выкопав зимой скважину на строительной площадке.

Таблица справочника СНиП.

Для определения глубины промерзания используется вертикальная съемка. Вы должны знать, что земля под отапливаемым домом нагревается. В результате глубина промерзания уменьшается на 20%. Это означает, что фактическое значение будет:

Nmerz (1 — 0.2) = 0.8 Nmerz — Nfact.

Уровень грунтовых вод

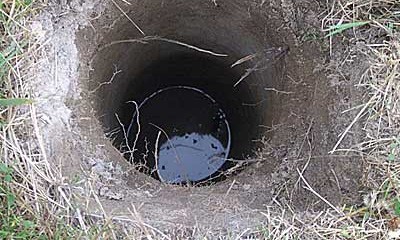

Узнать о близости грунтовых вод к поверхности Земли лучше всего в архиве местного управления градостроительства и архитектуры. Экспериментальное бурение скважины — еще один метод, используемый для измерения этого параметра. Исследование близлежащего колодца во время весенней распутицы является наилучшим вариантом действий. Идеальным параметром, который необходимо учитывать при расчете ГПЗ, будет расстояние до поверхности воды.

Оптимальная глубина

Мы должны учесть это на конкретном примере, чтобы пояснить методику расчета. Если предположить, что вам поручено определить зону гражданской обороны на строительной площадке, то сначала необходимо получить следующую предварительную информацию:

• Глубина промерзания почвы. Согласно таблице СНиП, грунт на строительной площадке промерзает на глубину 2 м.
• Уровень грунтовых вод. Значение этого параметра берется из вертикальной съемки или измеряется в скважине. Это равно 3.4 m.
• Тип фундамента. Выбран столбчатый тип фундамента.
• Рельеф — уклон.
• Разница в глубине несущего слоя почвы составляет 2 м. Данные вертикальной съемки.

Среднее значение от двух до трех.4 м, или 2.7 м — идеальная глубина фундамента при учете первых двух факторов. Учитывая рельеф местности, столбы должны быть 2.Длина 7 метров в самой высокой точке участка и 4.7 метров в самой низкой точке.

Любой строительный проект должен тщательно учитывать глубину заложения фундамента для обеспечения стабильности и долговечности. Чтобы выбрать правильную глубину, необходимо учесть несколько важных моментов. Тип почвы имеет значение; для более мягких почв требуется более глубокий фундамент. Вес и размер здания также влияют на глубину; для больших и тяжелых зданий требуется более глубокий фундамент. На устойчивость влияют уровень влажности почвы, окружающие деревья и уровень грунтовых вод. Наконец, особые рекомендации, гарантирующие соответствие фундамента стандартам безопасности, предусмотрены местными строительными нормами и правилами. Строители могут определить идеальную глубину фундамента и гарантировать прочное основание для своих проектов, тщательно изучив эти факторы.

Полезное видео

Из следующего видео вы узнаете, как определить глубину заложения фундамента:

Определение глубины заложения фундамента является залогом долговечности и устойчивости любого здания. Правильная глубина зависит от ряда факторов, первым из которых является тип почвы. Более глубокие фундаменты необходимы для предотвращения оседания на мягких, расширяющихся грунтах, в то время как на прочных грунтах возможна меньшая глубина. Испытания грунта и консультации по геологическим исследованиям могут дать важную информацию, необходимую для выбора.

Вес и конструкция здания также являются важными факторами. Более глубокие фундаменты обычно необходимы для более тяжелых конструкций или многоэтажных зданий, чтобы равномерно распределить вес и предотвратить неравномерную осадку. Идеальная глубина, обеспечивающая баланс между устойчивостью и экономической эффективностью, определяется с помощью инженерных расчетов, основанных на ожидаемых нагрузках и требованиях к конструкции.

Глубина заложения фундамента также зависит от климата. Например, в районах, где распространено морозное пучение, фундаменты, опущенные ниже линии промерзания, необходимы, чтобы избежать подвижек, вызванных циклами замерзания и оттаивания. С другой стороны, хотя в более теплом климате фундаменты могут быть более мелкими, местные строительные нормы и правила, а также стабильность почвы все равно должны быть приняты во внимание.

Наконец, требования к минимальной глубине фундамента устанавливаются местными строительными нормами и правилами, которые основаны на стандартах безопасности и целостности конструкции. Соблюдение этих норм является обязательным для того, чтобы гарантировать, что фундамент соответствует юридическим обязательствам и обеспечивает безопасную атмосферу для его обитателей. Чтобы эффективно ориентироваться в этих требованиях, полезно посоветоваться с инженером-строителем или местными властями.
