Слои пирога водяного теплого пола на бетоне: требования и дизайн

Для многих домовладельцев установка водяного теплого пола на бетонное основание является популярным выбором. Благодаря такой системе отопления в доме всегда тепло и комфортно. Однако для достижения максимальной эффективности и долговечности необходимо понимать, из каких слоев состоит его конструкция.

В качестве фундамента используется бетонная плита. Поверх этого перекрытия добавляется несколько слоев для обеспечения эффективной изоляции и распределения тепла. Каждый слой, от теплоизоляции до защиты от влаги, служит определенной цели и имеет важное значение для общей эффективности системы теплого пола.

Правильная установка этих слоев не только оптимизирует энергоэффективность, но и предотвращает потенциальные проблемы, такие как повреждение влагой и потеря тепла. Понимание технических характеристик и схемы устройства пирога водяного теплого пола из бетона поможет вам принять взвешенное решение и получить наилучшие результаты для отопления вашего дома, независимо от того, планируете ли вы новое строительство или ремонт.

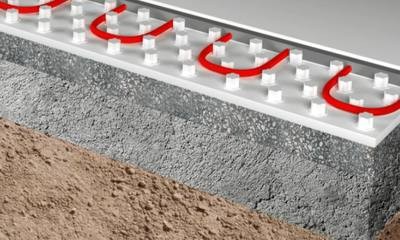

Система водяного теплого пола по бетону состоит из нескольких ключевых слоев, каждый из которых имеет уникальные характеристики, гарантирующие долговечность и эффективность. Вы получите четкое представление о том, как добиться максимальной эффективности и комфорта в вашем доме, прочитав эту статью, в которой рассказывается о конструкции этих слоев, от теплоизоляции до окончательного напольного покрытия.

Требования

Конструктивные и функциональные параметры, а также нормативные документы, перечисленные ниже, определяют требования к водяному теплому полу, уложенному поверх бетона:

1. Требования к конструкции:
2. Толщина защитного слоя стяжки от верхнего и нижнего краев, до армирующих элементов и верха трубных коммуникаций должна составлять не менее 10 — 15 мм.
3. Расстояние между трубами водяного теплого пола и армирующим плоским каркасом должно быть не менее 20 мм.
4. Под стяжкой, при наличии коммуникаций водопровода с жидким теплоносителем, должна быть установлена изоляция из пенополистирола толщиной 50 мм, а также гидроизоляционные материалы, предотвращающие протечки в случае аварии.
5. Требования к планировке помещений:
6. Верхний уровень стяжки должен соответствовать требованиям детального проекта.
7. Прозрачная высота помещений не должна быть ниже минимально установленного параметра, согласно действующим нормам.
8. При устройстве стяжки максимальная высота порога между смежными помещениями не должна превышать 10 — 20 мм.
9. Тепловые параметры:
10. Диаметр трубных коммуникаций должен обеспечивать беспрепятственную циркуляцию жидкого теплоносителя.
11. Тепловая энергия должна быть равномерно распределена в структуре бетонной стяжки, что требует установки слоя определенной толщины над трубами.
12. Для достижения максимальной теплоотдачи и энергоэффективности помещений трубы в водяном теплом полу, уложенные в тело стяжки, должны быть удалены от края финишного напольного покрытия не более чем на максимально допустимое значение.
13. Нормативные требования:
14. СП 29.13330.201.1. Полы.
15. СП 71.13330.2017. Изоляционные и отделочные покрытия.
16. SP 54.13330.2016. Жилые многоквартирные дома.
17. SP 63.13330.2018. Бетонные и железобетонные конструкции.
18. ГОСТ 27006-86. Бетон. Правила выбора отряда.
19. ГОСТ 13087-2018. Бетон. Методы определения абразивности.
20. ГОСТ 30459-2008. Добавки для бетонов и растворов.

Проводится теплотехнический расчет, определяется температура жидкого теплоносителя, диаметр трубных коммуникаций, разрабатываются архитектурные чертежи, на которых изображается пирог напольного покрытия с учетом всех слоев и их мощности — все это основывается на вышеуказанных требованиях.

Максимальная и минимальная толщина

В соответствии с вышеуказанными требованиями при проектировании и устройстве пирога стяжки с учетом размещения трубных коммуникаций для водяного теплого пола толщина каждого слоя и конструкции в целом может быть назначена в следующих пределах:

• Минимальная толщина пирога, с учетом обмазочной гидроизоляции, утеплителя мощностью 30 мм и бетонной конструкции с минимальным диаметром трубных коммуникаций 15 мм, может составлять 80 — 90 мм.
• Оптимальная толщина стяжки с водяным теплым полом, с вложением 50 мм полистирольных плит, арматуры и труб диаметром 20 мм, составляет 100 — 110 мм.
• Максимальная толщина пирога с учетом всех слоев для стандартной высоты пола в диапазоне 3000 — 3300 мм не должна превышать 120 — 140 мм.

Следует помнить, что стяжка не может быть тоньше, чем указано выше, так как это может привести как к большим потерям тепла, так и к недостаточной прочности бетонной конструкции.

Стяжка может иметь большую толщину, но это решение уникально и требует специальных расчетов, если к помещениям предъявляются повышенные требования по обеспечению энергоэффективности, плиты перекрытия, карнизные элементы рассчитаны на все прилагаемые стоические постоянные и временные нагрузки, а высота потолка в свету позволяет устраивать более мощные слои.

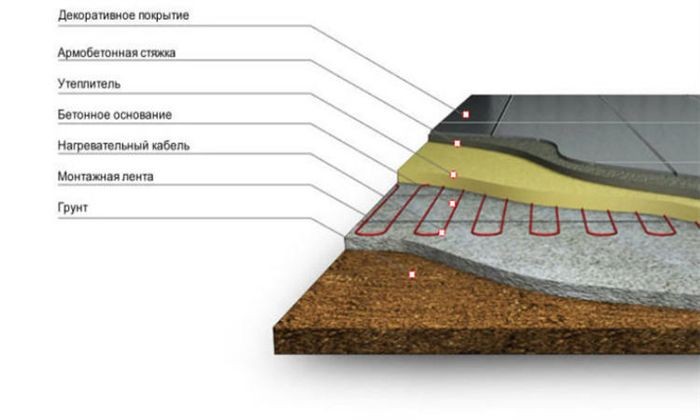

Слои и требования к ним

Конструкция стяжки, учитывая, что коммуникации трубопровода водяного пола содержат определенный набор конструктивных элементов. В свою очередь, каждый из этих слоев имеет свои технические свойства, размеры и изготавливается из уникальных материалов, которые гарантируют общую надежность и долговечность конструкции, а также повышенную механическую прочность. Если в нем установлена система отопления с замкнутым контуром циркуляции и жидким теплоносителем, то каждый слой пирога стяжки пола подробно описан ниже.

Бетонное основание

Синопсис:

• Основанием является плита перекрытия над нижним этажом или утепленная монолитная железобетонная фундаментная конструкция при отсутствии помещений ниже уровня 0.000.
• Основание служит несущей конструкцией для укладки всех вышележащих слоев стяжки, а также элементов изоляции и инженерного оборудования.
• Основание может быть выполнено из монолитного бетона, цементно-песчаного раствора по балкам и асбестоцементным листам, сборных железобетонных изделий и других видов несущих конструкций.

Состояние:

• Отсутствие следов видимых механических повреждений, трещин, полостей, сколов.
• Максимальное значение перепадов высот — до 5 — 10 мм.
• Достаточная несущая способность для устройства полного пирога стяжки с последующим приложением всех эксплуатационных статических и динамических нагрузок.
• Соответствие фактического прогиба в нагруженном состоянии максимально допустимым стандартным вертикальным перемещениям.
• Небольшой физический износ пролетного строения или фундаментной плиты на грунте.

При монтаже железобетонных плит перекрытия их толщина варьируется от 160 до 250 мм, сборных пустотных плит — от 220 мм, а изделий из профилированного листа — от 140 мм и более, с учетом ребер жесткости оцинкованной несъемной опалубки. Это зависит от содержания рабочей конструкции.

Характеристики:

• Класс бетона — зависит от статического расчета железобетонного пролетного строения, как правило, от В20 — В25 и выше.
• Морозостойкость — от F75 до F100.
• Класс водонепроницаемости — от W2 — W
• Плотность конструкции ЛГ — 2400 — 2500 кг/м 3 .
• истирание — не более 1.6 г/см2 .

Ресурсы:

1. готовая бетонная смесь выбранного класса;
2. усиленная стержневая арматура периодического профиля A500s.

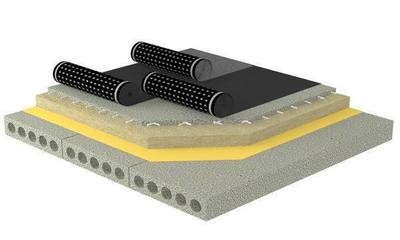

Гидроизоляция

Характеристики:

• Устанавливается в качестве обмазочной, подкладочной или проникающей гидроизоляции.
• В случае повышенного риска затопления смежных помещений рекомендуется комбинированная конструкция гидроизоляции плиты перекрытия.
• Может состоять из битума или полимерных материалов.
• Обеспечивает полную герметичность конструкции в случае разгерметизации циркуляционного кольца труб напольного отопления.

Условия:

• Отсутствие токсичных полимерных компонентов.
• Устойчивость к перепадам температур.
• Хорошая эластичность — при изгибе материал не должен ломаться или трескаться.
• Полная герметизация слоя после его укладки, в строгом соответствии с технологическими требованиями.
• Температура плавления не ниже +80 о С.
• Материал должен оставаться пластичным при температуре — 15 — 25 о С.
• Хорошее покрытие твердых поверхностей жидкой мастикой без образования пузырей и непокрытых участков.

Плотность:

• Обмазочная гидроизоляция — от 2 до 3 мм.
• Оклеечная гидроизоляция — от 4 до 6 мм.
• Полимерная гидроизоляционная мембрана — от 1 до 3 — 4 мм.

Характеристики:

• Максимальное усилие на разрыв — от 0.6 — 0.9 кН.
• Гибкость на стальных балках с радиусом до 25 мм — 15 — 25 о С.
• Рекомендуемая средняя термостойкость битумной стяжки — от 80 до 100 о С.
• Максимально допустимое растягивающее усилие без потери формы — до 0.2 — 0.3 кН.
• Водопоглощение битумного материала — от 0.от 5% до 1%.
• Устойчивость к ударным нагрузкам, предел разрыва — от 1.5 к 2.5 кН.

Ресурсы:

• Стекловолокно используется в качестве основания.
• 2 слоя модифицированного битума.
• Защитная полимерная пленка, предотвращающая склеивание материалов.
• Для битумных мастик — отвердители и растворители, обеспечивающие необходимое агрегатное состояние материала.

Отражающая изоляция

Синопсис:

• Может поставляться в виде простого металлизированного листа, свернутого в рулон, или иметь пористую основу, что обеспечивает дополнительное сопротивление теплопередаче.
• Укладывается строго под трубы теплого пола, изоляция призвана отражать тепловую энергию и препятствовать ее проникновению в смежные вертикальные помещения.
• Играет роль дополнительной гидроизоляции за счет непроницаемой структуры.

Условия:

1. наличие металлизированного покрытия;
2. пористое основание;
3. предотвращающей разрыв;
4. устойчивость к динамическим и статическим нагрузкам, в том числе точечным и ударно-импульсным, отсутствие в составе мембраны горючих полимеров.

Плотность:

• Беспочвенный — от 0.от 5 до 1 мм.
• С полимерным пористым основанием — до 10 — 15 мм.

Особенности:

• Механическая прочность материала — до 15 — 25 МПа.
• Сопротивление теплопередаче — от 0.03 — 0.045 Вт/м °C.
• Объемный вес с учетом пористости основания — от 80 до 150 кг/м3 .
• Индекс паропроницаемости мембраны — от 0.04 до 0.06 мг/МПа.

Ресурсы:

• Поливинилхлоридная основа.
• Алюминиевая фольга.
• Полиуретановый клей вязкое вещество, для склеивания разнородных материалов.

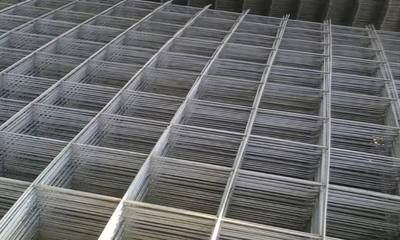

Армированная сетка

Характеристики:

• Укладывается в конструкцию в виде готовой мантии или дорожной сетки, либо в виде плоского вязаного каркаса, состоящего из отдельных стержней с периодическим профилем.
• Обеспечивает повышенную несущую способность при работе бетона на растяжение.
• Сетка укладывается только в нижней зоне бетонной стяжки.
• Позволяет бетонной конструкции работать в пролете над упругим основанием из пенополистирольной изоляции.

Условия:

• Механическая прочность, в соответствии с требованиями ГОСТ.
• Устойчивость к деформации — при изгибе сетка не должна трескаться благодаря своим пластичным свойствам.
• Минимальное количество коррозии.
• Периодическое профилирование стержней для улучшения компрессии при затвердевании бетона стяжки.
• Арматурная сталь класса — А500с, или ВР-I.
• Отсутствие лакокрасочного покрытия и слоя загрязнений, которые могут повлиять на прочность сцепления бетона и стали.

Плотность:

• Для кладочной сетки диаметр прутка — до 3 мм, общая толщина сетки — до 6 мм.
• Для дорожной сетки — от 5 до 6 мм, общая толщина сетки — от 10 до 12 мм.
• Для армирования отдельных стержней, уложенных в стяжку с помощью вязания плоского каркаса — от 6 до 10 мм, общая толщина каркаса с учетом пересечения арматуры — от 12 до 20 мм.

Особенности:

• Размер ячейки сетки — от 50 x 50 до 200 x 200 мм.
• Класс стали — A500s, VR-I.
• Механическая прочность на сжатие — до 250 — 300 МПа.
• Механическая прочность на разрыв — до 400 — 500 МПа.
• Предельное отклонение от номинальных размеров — от 1% до 3%.
• Относительное удлинение при растяжении стержня — до 25%, до образования плато текучести материала.
• Модуль упругости материала — до 20 тыс. МПа.

Ресурсы:

1. конструкционная сталь 3;
2. изготавливаются на специализированных сталелитейных заводах с последующим литьем готового изделия;

При изготовлении сетки проволока вытягивается, режется по размеру, а затем закрепляется контактной точечной сваркой.

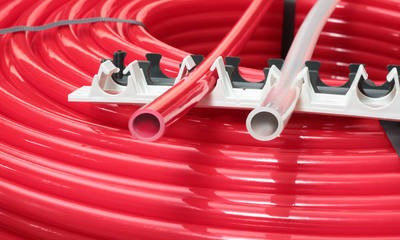

Трубы напольного отопления

Синопсис:

• Изготавливаются из армированного полипропилена, черной или нержавеющей стали.
• Укладываются в конструкцию, согласно теплотехническому расчету.
• По трубам теплого пола циркулирует теплоноситель, который отдает тепловую энергию помещению.
• Трубы подключаются к основным стоякам на подаче и обратке, образуя замкнутое герметичное циркуляционное кольцо.

Условия:

1. Полимерные или стальные водоводы должны быть рассчитаны на постоянную циркуляцию жидкого теплоносителя, нагретого до 60 — 80 о С.
2. Трубы из ПНД должны быть усилены экраном из фольги.
3. Внутренний диаметр труб должен полностью соответствовать гидравлическим расчетам.
4. Все соединения труб должны быть выполнены только сварными, через обжимные муфты, чтобы сохранить герметичность под давлением на протяжении всего срока службы.
5. Трубы должны укладываться в конструкцию с требуемым шагом, не превышая допустимый радиус изгиба изделия.
6. Разводку рекомендуется выполнять по типовым схемам, согласно СП.
7. Все трубные коммуникации должны быть закреплены специальными петлевыми хомутами.

Плотность:

• Наружный диаметр стальных труб — от 15 до 25 мм.
• Трубы ПНД, благодаря своим толстым стенкам, могут иметь диаметр до 32 мм.

Характеристики:

• Расход при рабочем давлении — не менее 0.25 — 0.35 т/ч.
• Прочность на растяжение стенки полимерной конструкции — до 25 — 30 кгс/см 2 .
• Максимально допустимое рабочее давление внутри трубы — до 0.6 — 1.1 кгс/см 2 .
• Толщина стальной арматуры трубы ПНД — до 0.3 — 0.5 мм.

Ресурсы:

1. специальный полиэтилен;
2. Выдерживает высокое давление и температуру;
3. Армирующая сетка — алюминиевые сплавы;
4. при выборе стальных труб — конструкционная сталь 3, или латунь.

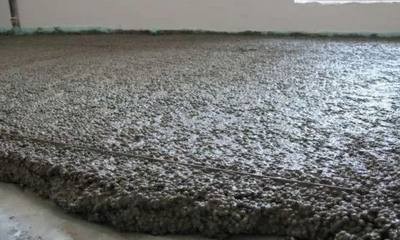

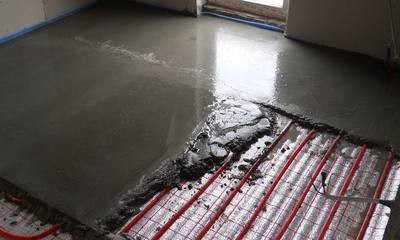

Мокрая бетонная стяжка

Синопсис:

• Изготавливается из бетона требуемого класса.
• Служит защитным слоем для трубных коммуникаций водяного теплого пола, а также несущим основанием для укладки финишного покрытия.
• В тело стяжки укладывается армирующая сетка, которая увеличивает несущую способность конструкции, а также трубы водяного теплого пола.
• Заливаются в один прием, между маяками из оцинкованной стали или с помощью лазерного уровня.

Условия:

• Механическая прочность.
• Трещиностойкость.
• Износостойкость, повышенная абразивная стойкость.
• Минимальный коэффициент пористости, который достигается за счет использования мелкого песка в качестве наполнителя и подвижной смеси.
• Повышенная водостойкость рулонного покрытия.
• Устойчивость к перепадам температур.
• Ударопрочность.
• Повышенная твердость отделочной поверхности за счет наличия в составе бетона модифицирующих добавок, содержащих полимеры.
• Отсутствие сколов, пустот, не вибрирующих участков, участков с расслоением и других механических дефектов, которые могут помешать укладке финишного напольного покрытия.

Плотность:

1. При диаметре трубы до 15 мм и отсутствии армирования — до 70 мм.
2. При диаметре труб до 15 мм, с армированием дорожной сеткой — до 80 — 90 мм.
3. При диаметре труб до 25 мм и армировании дорожной сеткой — до 100 — 120 мм.
4. При диаметре труб 25 мм и более, армированных отдельными стержнями, связанными в плоский каркас — от 120 — 140 мм и более.

Особенности:

• Марка цемента — от М400 и выше.
• Мелкий заполнитель — кварцевый или мытый речной песок с фракцией 2.от 5 до 4 мм.
• Крупный заполнитель (при необходимости, если материал предусмотрен рабочим проектом) — щебень гранитный с дроблеными гранями, фракция 10 — 20 мм.
• Конечный класс бетона на сжатие не менее В15 — В20.
• Проектная марка по морозостойкости — от F50 и выше.
• Марка бетонной стяжки по водонепроницаемости — от W4 и выше.
• Наличие пластификаторов — при бетонировании в холодное время года — противоморозные добавки, при необходимости увеличения сроков схватывания — пластификаторы, для обеспечения объемной конструкционной гидроизоляции — водоотталкивающие добавки.
• Для повышения деформационных свойств могут потребоваться и другие модифицирующие добавки.

Ресурсы:

• Цемент — от 15% до 25%.
• Песок — от 50% до 75%, в зависимости от марки стяжки, а также необходимости добавления крупного заполнителя в раствор.
• Щебень — от 0% до 25%.
• Вода — от 90 до 120 л/м 3, в зависимости от требуемой подвижности жидкого раствора — Р3 или Р4.
• Общее количество модифицирующих добавок составляет не более 4%.

Финишное покрытие

Синопсис:

1. Тип покрытия зависит от дизайн-проекта конкретного помещения, а также от особенностей его эксплуатации.
2. Покрытие может быть устроено "в замок", либо с использованием специальных клеевых составов.
3. Как правило, все виды финишных напольных покрытий требуют укладки дополнительной звукоизолирующей подложки из натуральных или синтетических материалов.
4. Все финишные напольные покрытия рассчитаны на эксплуатационные нагрузки от предметов мебели, а также веса людей, пользующихся помещениями.

Условия:

• Повышенная износостойкость, что гарантирует долговечность материала.
• Высококачественное финишное покрытие.
• Огнестойкость, пожарная безопасность.
• Легкость в уходе, влажная уборка покрытия.
• Соответствие дизайн-проекту помещения.
• Устойчивость к агрессивному воздействию окружающей среды, что особенно важно для влажных помещений с высоким температурным и влажностным режимом.
• Экологическая безопасность — покрытия не должны содержать токсичных компонентов, вызывающих аллергические реакции или раздражение двигательных путей у зависимых людей.
• Эстетическая привлекательность.
• Легко режется и устанавливается.
• Высокая степень адгезии к основанию бетонной стяжки.

Плотность:

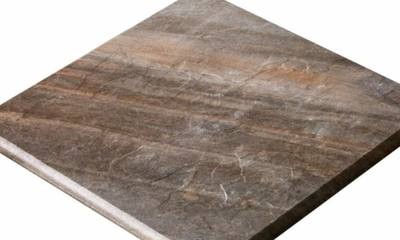

1. Керамогранит — от 5 мм толщина материала, от 3 — 5 мм — клеевой состав.
2. Высокопрочный керамогранит — от 10 мм — толщина отделочного материала, от 5 мм — толщина клеевого слоя.
3. Технический ламинат — от 5 мм — толщина укрывного полимерного материала, от 3 — 5 мм — толщина полимерной или пробковой подложки.
4. Основной ламинат для жилых квартир и домов — от 7 — 8 мм — размер ламели, размер покровного слоя такой же, как и в предыдущем случае.
5. Линолеум — от 3 мм без основы, от 5 — 6 мм — на войлочной подложке.
6. Штучный паркет — от 10 — 20 мм, на основе фанеры или ДВП — от 5 мм.
7. Самовыравнивающийся полимерный пол с абразивными включениями — от 1 — 3 мм.
8. Ковровое покрытие — в зависимости от высоты ворса — от 5 до 15 мм.
9. Пленочное защитное покрытие стяжки, устроенное термостатическим способом — от 1 мм.

Характеристики:

• Водопоглощение — не более 3%.
• Морозостойкость — от 75 до 150 циклов изменения температуры через ноль в течение сезона.
• Поверхностная прочность материала — от 35 — 50 МПа и выше.
• Износостойкость — не менее 4 — 5 классов.
• Показатель трения, в зависимости от которого определяется защита подошвы пользователя от скольжения — не менее R-10.
• Твердость материала — не менее 7 — 8 по шкале Мооса.
• Огнестойкость — от EI 15 и выше.
• Группа горючести — не ниже Г0 — Г1.
• Индекс токсичности — от Т1 и ниже.

Ресурсы:

• Натуральная древесина (сосна, береза, дуб, бук, тик) — для штучного паркета.
• Древесный шпон — для паркетной доски или ламината премиум-класса.
• Полимерная ламинированная пленка поверх МДФ или древесный массив — для классического ламината.
• Сырье из обожженной глины, покрытое глазурью — для керамогранита
• Поливинилхлорид — для линолеума и синтетического ковролина.
• Натуральная шерсть — для натуральных ковровых покрытий.
• Полимерные жидкие клеевые материалы с минеральными абразивными включениями — для самовыравнивающихся полов с декоративным покрытием.

Почему важно знать нюансы?

Тонкости устройства бетонной стяжки со встроенным водяным полом должны быть понятны любому владельцу недвижимости или подрядчику, выполняющему ремонтно-отделочные работы на объекте. Используя эту достоверную информацию, вы сможете добиться следующих выгодных результатов:

• Достижение максимальной прочности конструкции.
• Удовлетворение требований действующих стандартов.
• Соблюдение защитных слоев бетонной конструкции.
• Уплотнение труб отопления, проложенных в теле стяжки,
• Устройство теплоизоляции из пенополистирола с необходимой толщиной слоя
• Соблюдение объемно-планировочных параметров помещения, с учетом высоты от чистого пола до отметки потолка.
• Достижение оптимальной механической прочности стяжки, уложенной поверх упругой изоляции, а также расчет конструкции по второй группе предельных состояний, назначение коэффициентов запаса по условиям эксплуатации бетонной конструкции стяжки.
• Исключение образования ступеньки или порога между смежными помещениями с разными пирогами пола.
• Выбор необходимых компонентов бетонной смеси.
• Принятие решения о необходимости устройства профессиональной, обмазочной или проникающей гидроизоляции.
• Расчет точного количества материалов перед их покупкой в торговой точке.

Ошибки в смешивании ингредиентов, выбор некачественных материалов или отсутствие какого-либо необходимого слоя в пироге стяжки могут привести к преждевременному разрушению бетонной конструкции или снижению энергоэффективности помещения, что неизбежно повлечет за собой увеличение эксплуатационных расходов пользователей объекта.

Полезное видео

Дополнительные подробности по теме статьи в видео:

Слой	Описание
Подложка	Базовый слой, обычно бетонный, должен быть чистым, ровным и сухим, чтобы обеспечить хорошую адгезию и эксплуатационные характеристики.
Изоляция	Укладываются поверх подложки для предотвращения теплопотерь и повышения эффективности. Обычные материалы включают пенопластовые плиты или изоляционные листы.
Трубы для напольного отопления	По этим трубам подается теплая вода, и они укладываются по определенной схеме, чтобы обеспечить равномерное распределение тепла. Они должны быть надежно закреплены, чтобы предотвратить движение.
Теплораспределительный слой	Этот слой, часто выполненный из специального вида стяжки или тонкого бетона, помогает равномерно распределить тепло по поверхности пола.
Финишный слой	Верхний слой, например плитка, ламинат или ковролин, укладывается поверх теплораспределительного слоя. Он должен быть совместим с напольным отоплением, чтобы обеспечить оптимальную производительность.

Для создания системы водяного теплого пола, хорошо работающей на бетонном основании, необходимо тщательно изучить каждый слой в установке. Каждая деталь, от финишного напольного покрытия до изоляционного слоя, важна для обеспечения эффективного распределения тепла и энергосбережения.

Чтобы остановить потерю тепла и направить его вверх в жилое помещение, крайне важна правильная изоляция. Слой стяжки не только обеспечивает прочное основание, но и закрывает трубы отопления и равномерно распределяет тепло по всему полу. Долговечность и оптимальные эксплуатационные характеристики обеспечиваются выбором соответствующих материалов для каждого слоя.

Также очень важно выполнить монтаж в соответствии с лучшими практиками. Для этого необходимо использовать надежную систему термостата, следить за ровностью стяжки и правильно располагать трубы отопления. Соблюдая эти меры предосторожности, вы сможете продлить срок службы напольного покрытия и поддерживать комфортную температуру.

Владельцы домов могут создать водяной теплый пол, который повышает комфорт и экономит энергию, если будут знать технические характеристики и расположение каждого слоя. Теплый и уютный дизайн интерьера можно создать, уделив время и силы правильному монтажу.

Видео по теме

Теплые полы без лишних затрат.

МИНИМАЛЬНЫЙ ПИРОГ ТЕПЛОГО ПОЛА

🔥 1. ОПТИМАЛЬНЫЙ ТЕПЛЫЙ ПОЛ! DIY водяной теплый пол. Мой теплый пол находится на грунте
