Нюансы расчета скатной кровли: как задать уклон и рассчитать площадь крыши?

Понимание таких важных деталей, как уклон и общая площадь, необходимо для расчета размеров скатной крыши. Угол наклона, или скат, определяет угол, под которым поднимается крыша. Он важен для эффективного удаления снега и дождя, но также влияет на общий вид здания.

Для определения уклона при шаге Mea12 на каждые 12 дюймов по горизонтали приходится 6 дюймов по вертикали. Выбранные вами кровельные материалы могут зависеть от этого соотношения, которое также влияет на водоотвод. Хотя более крутые уклоны эффективнее отводят воду, они могут потребовать дополнительной поддержки конструкции, поэтому их часто выбирают по эстетическим соображениям.

Для расчета площади крыши после определения угла наклона необходимы основы геометрии. Разделите крышу на основные формы, такие как треугольники и прямоугольники. Чтобы рассчитать площадь прямоугольников, умножьте длину и ширину каждой секции; для треугольных секций используйте формулу площади треугольника (0.5 * основание * высота). Приняв во внимание мансардные окна или другие выступы, сложите эти площади, чтобы получить общую площадь крыши.

Точные расчеты необходимы не только для оценки стоимости и целостности конструкции, но и для закупки материалов, таких как черепица или гонт. Хотя программное обеспечение может ускорить этот процесс, знание основ позволит вам подтвердить результаты и сделать осознанный выбор в отношении вашего кровельного проекта.

Что нужно учитывать при проектировании?

Исходными данными для расчета являются:

• Геометрические параметры конструкции (расстояние между несущими стенами, наличие перегородок, высота стен мансарды или чердака).
• Климатические условия эксплуатации скатов (снеговая и ветровая нагрузка, количество и частота осадков в регионе, средняя температура воздуха).
• Назначение крыши (требования к вентиляции, планы по использованию внутреннего пространства, необходимость утепления или дополнительного остекления).
• Расчетный вес кровельного и других материалов пирога.

Строительство начинается с готового проекта, i.e., после определения оптимальной конструкции и уклона и расчета площади, длины и высоты каждого склона. Эти показатели являются основой для определения количества материалов, сметы строительства, нагрузки, а также сечения и шага элементов каркаса.

При расчете учитываются требования к быстрому, но безопасному выпадению осадков, низкой ветровой нагрузке, прочности крыши и эстетической привлекательности.

Определение угла наклона

Основная цель расчета — выбор оптимального уклона, который является параметром, непосредственно влияющим на смету, и выбирается после учета всех значимых факторов. Хотя в теории малоуклонные конструкции дешевле, реализовать их не всегда возможно.

Специалисты рассчитывают уклон кровельного покрытия как косвенный показатель крутизны. Этот показатель, который часто выражается в градусах или в виде соотношения, представляет собой вертикальный подъем крыши, деленный на ее горизонтальный пролет, или разбег.

Некоторые взаимосвязи, существующие между этими параметрами, приведены в таблице:

Угол наклона ската, градусы	5	10	15	20	тридцать
Приблизительный коэффициент наклона ската	1:11.5	1:5.5	1:4.3	1:2.8	1:1.7

Крыша будет более плоской, если второе число в соотношении, длина, будет больше. Вторая цифра представляет собой горизонтальную площадь кровельного покрытия, которая обычно выражается в метрах на единицу длины.

Хотя фактический уклон можно легко измерить с помощью уровня и линейки, угол наклона обычно рассчитывается исходя из таких факторов, как эстетика будущего дома, соображения безопасности и практичность.

При проектировании дома угол наклона ската рассчитывается по определенной методике. Ширина дома и предполагаемый угол наклона крыши служат исходными данными. Угол трения, который контролирует естественное скатывание влаги с поверхности крыши, должен иметь наименьшее значение для конечного параметра.

• Для гладких кровельных материалов (например, профнастил или другой вид рулонного покрытия) он должен быть не менее 14…15 0, иначе влага или свежевыпавший снег могут застаиваться в угловых элементах крыши.
• Для более грубых материалов, При наличии дуг или гофр (например, у шифера) угол наклона увеличивается на 3…5 0 .

Таким образом, желаемая высота чердака/мансарды H и ширина дома B задаются как размеры правильного треугольника, известные значения которых используются для определения угла наклона α. Далее, tan α = 2H/B — тангенс угла наклона.

Например, если ширина дома составляет 8 м, а наибольшая высота — 3 м, то tg α = 6/8 = 0.75 (при условии, что продольная ось стропил совпадает с осью симметрии). Это значение эквивалентно углу α ≈37 0. В случае если полученное значение угла не устраивает, внесите необходимые изменения в размеры H и B.

Использование инженерного калькулятора не всегда целесообразно при проведении расчетов. Следующий Четырехзначные математические таблицы Брадиса используются для расчетов, выполненных с помощью описанного выше подхода. В частности, для определения значения угла α ≈37 0 из предыдущего примера будет использована таблица. В IX мы рассчитываем tan α = 6/8 = 0.75 и возьмите фактическое значение угла наклона, округлив до ближайшего целого числа (0.7536).

Помните, что приложения, установленные на смартфоне, также могут быть использованы для определения этого угла. Одно из таких приложений — Roof Pitch от VELUX, совместимое со смартфонами Android и iPhone. Идеальный и минимальный углы наклона скатной крыши могут быть вам интересны.

Сбор нагрузки

При нагрузке на скатную крышу можно подвести следующие итоги:

• Собственный вес кровельных конструкций (каркас, обрешетка и все слои пирога). Параметры рассчитываются на основе предварительного эскиза, данных производителя и таблиц плотности.
• Ветровая нагрузка, также определяется по климатическим картам населенного пункта.
• Временная эксплуатационная нагрузка (от 70 кг/м² при планировании редких перемещений по поверхности крыши и от 145 и более — при необходимости частых перемещений).

По формуле определяется временная снеговая нагрузка.

• μ — коэффициент. в зависимости от крутизны склонов;
• Sg — средний вес 1 м² снежного покрова в регионе.

Надежность (табличное значение, не менее 1.1) умножается на каждую из перечисленных нагрузок. Для определения нагрузки на скаты следует использовать кровельный калькулятор, если вы не уверены в используемых формулах.

Влияние ветровой нагрузки рассматривается отдельно: в районах с сильными ветрами уклоны максимально приближены к средним. Это объясняется склонностью ветра опрокидывать и срывать материалы на крутых скатах, а также поднимать через низ слишком плоские крыши (в том числе с чрезмерной площадью карнизного свеса).

Однако в целом этот фактор в большей степени влияет на стабильность конструкции и требования к крепежу, чем на сам угол наклона. В регионах, где снеговые и ветровые нагрузки одинаково значительны, угол наклона кровли выбирается в универсальном диапазоне от 20 до 45°.

Кровельный материал

Большинство современных кровельных материалов можно укладывать на скатные крыши, однако идеальный и минимальный уклон зависит от типа крыши.

Это относится и к характеристикам основания кровельного материала. На принятие решения влияет множество факторов, включая типы крыш, их конструкцию, эксплуатационные возможности кровельного материала и т.д.

Кроме того, необходимо учитывать, что:

1. Климатические особенности местности.
2. Допустимая нагрузка на стропила и стропильные элементы.
3. Выбранный угол наклона крыши.
4. Долговечность.
5. Ремонтопригодность и трудоемкость текущего обслуживания.
6. Общие затраты на покупку и монтаж.

Типичные виды кровельного покрытия

• Рулонная кровля из модифицированного битума идеально подходит для крыш с небольшим уклоном, тогда вода не будет просачиваться внутрь.
• Асфальтовая черепица, напротив, не подходит для небольших уклонов или вообще без уклона, так как не создает необходимого водонепроницаемого барьера.
• Крыши с крутыми скатами (более 20…25 0) лучше всего подходят для укладки шифера, так как вода, попадая во впадины между волнами, стекает с большей скоростью.
• В свою очередь, металлическая кровля подходит для монтажа на небольших уклонах, так как излишки влаги легко скатываются с гладкой поверхности стали.
• Кровельные материалы на основе синтетического каучука можно использовать и на малоуклонных крышах, где традиционная черепица не подходит.

Взвесив все достоинства и недостатки, мы выбираем один из лучших видов кровли.

СНиП II-26-76 устанавливает минимальные требования к углу наклона в зависимости от типа кровли. При выборе идеального угла наклона необходимо предварительно уточнить и учесть требования технологии монтажа покрытия.

Виды наклонов

Категории уклонов крыш четко не определены, но в целом их можно разделить следующим образом:

1. Плоские. Вообще говоря, ни одна крыша не может быть по-настоящему плоской, поскольку они имеют хотя бы небольшой уклон для стока воды, поэтому крыши с уклоном до 1:11.5 считаются плоскими.
2. Малоуклонная кровля. К ним относятся здания, угол наклона крыши которых составляет не менее 1:5. Такие крыши требуют особых материалов и технологий монтажа, которые предотвращают возможные протечки. По плоским и пологим поверхностям легко ходить, но они гораздо менее эффективны для самопроизвольного удаления дождя и снега.
3. Крыши со средним уклоном — от 1:4 до 1:2.5. Они обеспечивают хороший баланс между отводом воды и снега и удобством доступа на крышу, поэтому широко используются.
4. Крыши с крутыми скатами, менее 1:2. Иногда их называют французскими (видимо, за визуальную привлекательность), но в наших условиях монтаж такой кровли потребует дополнительных креплений, а передвигаться по крутым скатам сложно и даже опасно. С экономической точки зрения, строительство крыши с высоким скатом обходится дороже, поскольку вертикальный угол означает, что пролет будет длиннее и для его сооружения потребуется больше материалов.
5. Крыши с обратным уклоном, вид сбоку которых напоминает букву V. Фактически они представляют собой большую воронку, расположенную в центральной части крыши, и предназначены для облегчения ливневого водоотвода. Этот тип кровли не особенно распространен.

Таким образом, климатическая зона строительства является наиболее важным фактором при выборе уклона крыши. Чтобы защитить крышу от излишней влаги, вам потребуется более высокий уклон, если вы живете в районе, где часто выпадают обильные осадки. И наоборот.

Кроме того, при выборе уклона учитывается количество скатов, сложность конфигурации и назначение крыши:

• Одно- и двухскатные конструкции укладываются с минимально допустимым уклоном в регионах без снега и наоборот. При планировании укладки под ними жилой мансарды, уклон повышается до 40° и выше (каким должен быть уклон скатной крыши из профлиста?).
• Разбитые крыши часто имеют крутые (60-85°) нижние склоны и умеренно наклонные (25-30°) верхние склоны.

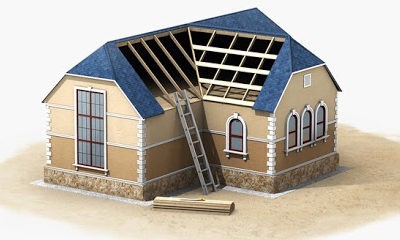

• Вальмовые и полувальмовые типы лучше противостоят осадкам и выглядят более привлекательно при уклоне 30°. Читайте подробнее о том, от чего зависит уклон вальмовой крыши и как он рассчитывается, а из этой статьи вы узнаете об особенностях проектирования такой кровли с 3 скатами.
• Двускатные и комбинированные конструкции чаще всего имеют крутые склоны, которые не задерживают осадки.

Здесь мы подробно рассмотрели характеристики стропильной системы вальмовой крыши.

Блоки

Угол, образующийся при пересечении плоскости ската с горизонталью крыши, называется уклоном. Хотя градусы исторически использовались в качестве единиц измерения, бывают ситуации, когда разработчикам удобнее работать с процентами или числовыми соотношениями.

В частности, крыша считается скатной в соответствии с нормами СНиП, если отношение высоты крыши к ее длине составляет 1:7, что соответствует уклону 8° или 14%. Угол в 45° определяется как 100-процентный уклон ската.

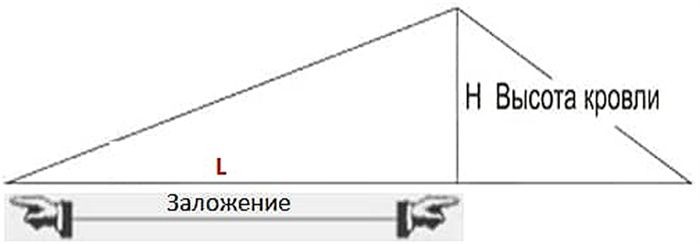

Чтобы определить уклон в числовом выражении, разделите высоту скатной крыши на длину установки. Это дает значение уклона в единицах.измерения в процентах, результат умножается на 100; для перевода в градусы используются конвекторы или таблицы.

Оптимальное и минимальное значение

Основным источником рекомендаций являются советы производителей. Требования к герметичности являются наименьшим значением, которое может быть использовано (отклонение в меньшую сторону приводит к протечкам). Оптимальный диапазон определяется такими факторами, как парусность, полезная площадь, склонность к снегозадержанию и эстетическая привлекательность кровельных покрытий.

Тип кровельного материала	Минимальный угол наклона		Оптимальный диапазон
	°	%	°	%
Металлочерепица	14	24.9	с 25-30	От 46.6
Гофрокартон	12	21.1	От 15	От 26.8
Фальцевая кровля	7	12.3	16-25	28.7-46.6
Гибкая черепица	одиннадцать	19.3	20-45	36.4-100
Ондулин	6	10.5	9-20	15.8-36.4
Штучные кровельные материалы, композитная черепица, шифер	22	40.4	22-45	40-100
Валик мягкий на битумной основе	3-5 при укладке в 3 слоя, от 15 — в 2.	От 5.2	С 15	От 26.8

При выборе идеального покрытия и стоимости важно учитывать характеристики ящика. В любом случае наливные полы укладываются до монтажа рулонной кровли и мягкой черепицы.

Ондулин, волнистые и фальцевые листы можно монтировать на разряженном скате с уклоном более 15° (26.8%), но они требуют сплошной обрешетки при малом угле наклона скатов. В любом случае, выпущенная обрешетка дешевле и имеет неограниченный воздухообмен.

Основные шаги для домовладельцев и строителей по точному определению уклона и площади скатной крыши описаны в статье "Нюансы расчета скатной крыши: как задать уклон и рассчитать площадь крыши?" Очень важно знать уклон крыши, так как он влияет на водоотвод и необходимые материалы. Мы рассмотрим простые методы вычисления размеров и измерения углов наклона. Понимание этих особенностей гарантирует, что крыша будет хорошо функционировать в ненастную погоду, и поможет при планировании материалов, таких как черепица или плитка. Цель данного руководства — предоставить читателям необходимые практические знания, чтобы они могли с уверенностью подходить к расчетам крыши для своих проектов строительства или реконструкции.

Расчет площади крыши

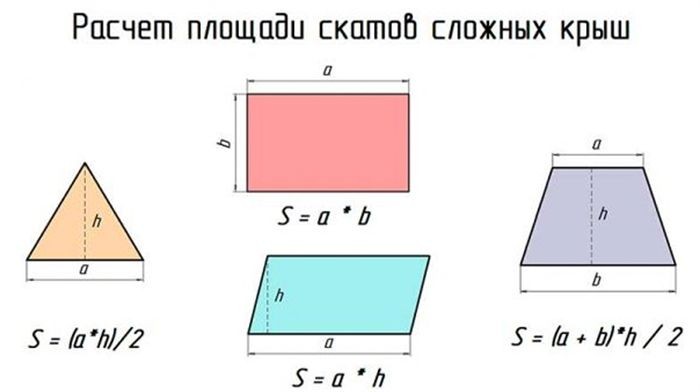

При расчете площади прямоугольных скатов не возникает проблем, так как при умножении длины конструкции на ширину учитывается запас на нависающий карниз. Для двускатных крыш полученное значение просто складывается.

При необходимости тригонометрические формулы используются и для нахождения площади скатов сложных фигур после разбиения общей плоскости на более простые фигуры. После расчета высоты крыши длины угловых стропил вычисляются с помощью гипотенуз правильных треугольников.

Расчет учитывает необходимость укладки карнизного свеса независимо от количества скатов. Для определения удлинения стропил используется следующая формула:

• k — расстояние карниза от стен (для скатных крыш варьируется в пределах 40-50 см);
• α — общий угол наклона ската.

При расчете нагрузок и сметы полученное значение точно учитывается и округляется в большую сторону. В частности, при расчете необходимого количества материалов из общей стоимости не вычитается площадь проходных элементов или аналогичных конструкций.

При укладке листовых кровельных материалов внахлест необходимо соблюдать особую осторожность; полезная площадь, а не фактическая, считается.

Сервисы для расчета параметров и материалов

Определить или проверить характеристики этих крыш поможет следующее:

• Онлайн-калькуляторы, например https://stroy-calc.ru/, https://calcstroy.ru/ или https://kalk.pro/roofs/.
• Профессиональные программы ArCon, ZWCAD, Archikad, KZ-Cottage, 3D Max.
• Приложения https://nav.tn.ru/bim/, 3D VisiCon Pro, Google SketchUp, Sweet Home 3D и их аналоги.

О том, как с помощью онлайн-калькулятора определить необходимое количество материалов и размеры составных частей двускатной крыши, вы узнаете, посмотрев это видео:

Установка уклона	Определите желаемый угол наклона в зависимости от климата и эстетических предпочтений. Используйте формулу уклона, например, подъем над спуском, чтобы вычислить угол или градусы.
Расчет площади крыши	Измерьте длину и ширину каждого участка крыши. Перемножьте эти размеры, чтобы найти площадь прямоугольников, или используйте тригонометрию для треугольников. Сложите все площади для получения общего покрытия.

Чтобы рассчитать площадь и уклон скатной крыши, необходимо уяснить важные ме12.

Длина и ширина каждой плоскости крыши умножаются, чтобы определить площадь крыши. С помощью этого простого расчета можно определить общую площадь или квадратные метры необходимого кровельного материала. Поскольку они влияют на общую площадь, не забудьте учесть свесы и любые дополнительные элементы, такие как мансардные окна или световые люки.

Правильная установка уклона крыши требует соблюдения баланса между функциональными потребностями и эстетическими предпочтениями. Хотя более крутой уклон лучше отводит осадки, он также может потребовать больше труда и материалов при строительстве. С другой стороны, более мягкий уклон может лучше соответствовать некоторым архитектурным стилям и быть более простым в обслуживании.

Эти расчеты необходимы независимо от того, строите ли вы новую крышу или переделываете старую. Они гарантируют, что ваша крыша, помимо привлекательного внешнего вида, будет обладать хорошей устойчивостью к атмосферным воздействиям и долговечностью. Вы можете принимать решения, способствующие созданию хорошо спроектированной и полезной крыши, если будете знать эти тонкости.
