Принцип действия и конструкция реле давления воды для насоса

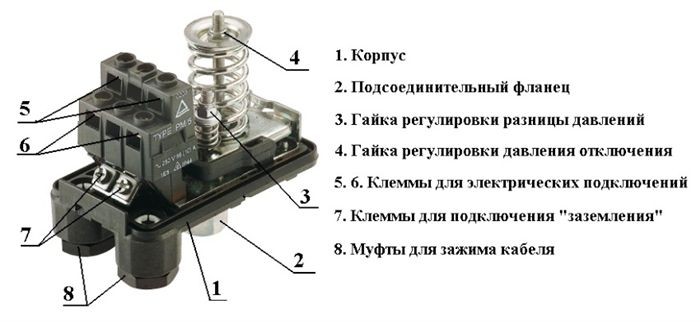

Реле представляет собой небольшой блок с двумя пружинами на внешней стороне, которые используются для установки максимального и минимального давления. Специальные гайки позволяют легко регулировать их натяжение. Назначение мембраны — передавать усилие воды. Она сжимает пружину до максимума и ослабляет ее до минимума. Контакты реле замыкаются или размыкаются под действием пружин. Насос можно включить или выключить с помощью этого метода.

Устройство с реле давления

Установив это оборудование на насосной станции, вы сможете поддерживать давление в системе водоснабжения в определенном диапазоне. Конечным результатом является постоянное давление с необходимой силой. Насосная станция будет периодически отключаться, если верхний и нижний пределы этого показателя установлены правильно. Это способствует продлению срока службы и бесперебойной работе водопроводного оборудования.

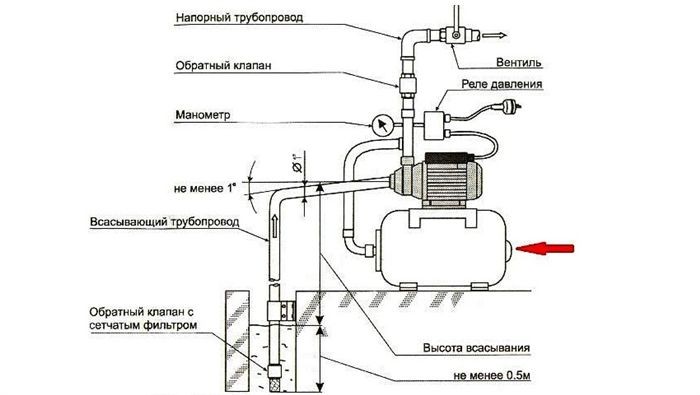

Иллюстрация, показывающая, как подключить погружной насос и реле давления

Порядок работы водопроводной станции, управляемой реле

Следующий сценарий описывает работу насосной станции:

Насос забирает воду в имеющийся резервуар.
Наблюдается повышение давления, которое можно проверить с помощью манометра.
При достижении максимального установленного предела контакты размыкаются, и насос отключается.
При открытии водопроводного крана давление в системе снижается, и когда оно достигает минимального значения, насосная станция автоматически включается.

Принцип работы водной станции

Оборудование будет работать надежно и без проблем, если этот цикл будет повторяться многократно и без перерывов, а давление в системе водоснабжения будет оставаться постоянным.

Правильная настройка реле давления

Настройка реле давления воды насоса требует особой тщательности после установки и подключения насосной станции. Правильная настройка предельных уровней будет иметь большое значение для функционирования всей системы.

Реле давления воды

Для этого сначала необходимо проверить, на какие показатели изначально рассчитан резервуар. Стандартная атмосфера имеет минимум примерно 1.5 и максимум 2.5. При отключенном от источника питания насосе и пустом баке для проверки можно использовать традиционный механический манометр. Показания этого прибора более точны, чем у аналогов из пластика, благодаря металлическому корпусу. Снимите маленькую крышку с корпуса пустого бака, подсоедините манометр и снимите показания, чтобы определить давление.

Две пружины, большая и маленькая, используются для регулировки реле давления насосной станции.

Важной частью любой насосной системы является реле давления воды, которое автоматически регулирует работу насоса в зависимости от давления воды в системе. Для поддержания стабильного потока воды и защиты от повреждения насоса он обеспечивает включение насоса при падении давления воды до определенного уровня и выключение при достижении нужного давления. Это простое, но эффективное устройство способствует долговечности насоса, экономии энергии и надежному водоснабжению как промышленных, так и жилых объектов. Насосная система может эффективно обслуживаться и устраняться, если вы понимаете ее конструкцию и принцип работы.

Тонкости регулировки реле давления воды в насосе

Реле давления водяного насоса необходимо отрегулировать, чтобы установить различные уровни давления. Для этого необходимо выполнить следующие манипуляции:

Наполняйте бак до тех пор, пока манометр не покажет необходимое максимальное значение.
Выключите насосную станцию.
Открыв корпус реле, нужно постепенно поворачивать маленькую гайку, пока не сработает внутренний механизм. Вращение по часовой стрелке — увеличение уровня давления, против часовой стрелки — уменьшение.
Чтобы установить нижний параметр, воду из бака постепенно сливают, открывая кран.
Как только манометр достигнет необходимого уровня, слив воды прекращается.
Чтобы отрегулировать индикатор нижнего давления, поверните большую гайку, в том числе до срабатывания контактов.

Присоединение реле давления и блока автоматики к погружному насосу Отличное руководство! В дополнение к первоначальной настройке рекомендуется проводить процесс настройки или проверки уровней индикаторов не реже одного раза в квартал или месяц, пока система находится в эксплуатации.

Реле давления воды управляется электронным устройством

Насосная станция спокойно перекачивает воду в узком диапазоне между верхним и нижним пределами давления, в результате чего в системе водоснабжения поддерживается стабильный средний уровень этого показателя. Давление воды в этом случае будет постоянным и комфортным. Оборудование будет включаться реже, если установить более широкий диапазон для насоса путем регулировки реле давления воды. При такой настройке станция будет работать гораздо дольше и включаться реже.

Схема установки реле (LP3) Отличное руководство! При регулировке важно учитывать, что нижний и верхний пределы могут разделять по меньшей мере одна атмосфера.

Защита от сухого хода

Отсутствие воды в системе — довольно распространенная причина неисправностей, возникающих при работе насосных станций. Если насос загружен без воды, внутренние компоненты деформируются, и все оборудование выходит из строя. Причиной отсутствия жидкости в системе могут быть следующие факторы:

расход жидкости значительно превышает объем скважины или колодца;
перебои в водоснабжении в летний период;
аварии на системах водоснабжения.

Принцип работы поверхностного насоса с реле давления воды

Для защиты от таких проблем предлагаются реле с защитой от сухого хода. С помощью такого оборудования насос может быть полностью остановлен путем размыкания контактов. Обычно завод-изготовитель устанавливает этот показатель приблизительно на 0.5 атмосфер и не допускает регулировки. Только после восстановления нормального уровня воды в системе двигатель насосной станции может быть запущен.

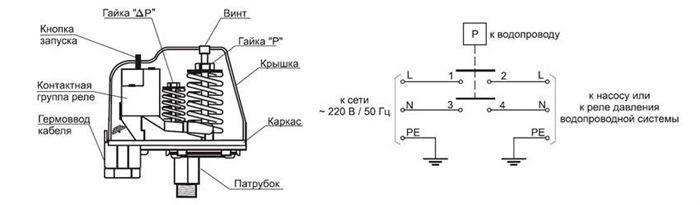

Схема работы реле сухого хода

Производители могут предусмотреть и альтернативный вид предохранительного устройства. При отсутствии воды функции реле потока в сочетании с функциями реле давления обеспечивают эффективную защиту от неисправностей. При отсутствии потока или падении давления менее чем на одну атмосферу этот датчик запускает отключение системы. Отличное руководство! Важно помнить о заявленной мощности станции при настройке реле давления воды на насосе. Настраивать станцию на высокий показатель бессмысленно, если она не способна создать давление воды более 5 атмосфер.

Характеристика	Описание
Принцип работы	Реле давления воды управляет работой насоса, включая и выключая его в зависимости от давления воды в системе. Когда давление падает ниже заданного уровня, реле активирует насос для повышения давления. При достижении необходимого давления выключатель отключает насос.
Конструкция	Выключатель состоит из датчика давления, пружинного механизма и электрических контактов. Датчик давления обнаруживает изменения давления воды. Пружинный механизм позволяет регулировать параметры давления. Электрические контакты управляют питанием насоса, активируя его при необходимости.

Поддержание эффективной и надежной системы водоснабжения требует понимания конструкции и работы реле давления воды для насоса. Эти переключатели необходимы для контроля давления воды и обеспечения работы насоса только при необходимости. Это продлевает срок службы насоса, а также способствует экономии электроэнергии.

Реле давления воды имеет достаточно простую, но эффективную конструкцию. Оно состоит из датчика давления, который отслеживает давление воды в системе. Реле включает насос, когда давление падает ниже заданного уровня. С другой стороны, реле отключает насос, когда давление достигает соответствующего уровня. Постоянный поток воды обеспечивается благодаря автоматическому регулированию, которое поддерживает давление воды в идеальном диапазоне.

Для большинства домовладельцев установка и обслуживание реле давления воды — вполне выполнимая задача. Вы можете гарантировать бесперебойную работу вашей системы водоснабжения и устранить типичные проблемы, если будете знать ее детали и устройство. Частые проверки и своевременная замена переключателей позволяют избежать возможных проблем и дорогостоящего ремонта.

В заключение следует отметить, что реле давления воды является важной частью любой системы, в которой используются водяные насосы. Его простая, но эффективная конструкция гарантирует эффективный контроль давления воды, повышая общую производительность и долговечность насоса. Вы можете повысить надежность своей системы водоснабжения и избежать ненужных неудобств, если будете хорошо разбираться в ее обслуживании и эксплуатации.
