Правила измерения и расчета размера окна

Хотя измерение и расчет размеров окна могут показаться простыми, точные замеры необходимы для идеальной установки. Знание точных размеров гарантирует, что окно будет плотно прилегать и правильно функционировать, независимо от того, планируете ли вы установить новое окно или заменить старое.

Перед началом работы вам понадобятся три основных инструмента: карандаш, блокнот и рулетка. Имея их под рукой, вам будет легче проводить точные измерения и записывать их для дальнейшего использования. Потратив время на точные измерения, вы сможете избежать головной боли и дополнительных расходов в дальнейшем.

Это руководство поможет вам в процессе измерения и расчета размера вашего окна. Мы рассмотрим все важные детали, начиная с того, как измерить ширину и высоту, и заканчивая продумыванием всех необходимых корректировок. К тому времени, когда все будет закончено, вы будете точно знать, как сделать так, чтобы ваше окно подошло, что улучшит внешний вид и использование комнаты в целом.

Что застыло?

Она представляет собой необходимую техническую процедуру, в ходе которой с помощью инструментальных измерений определяются точные размеры технологического оконного проема в стене. Расчеты, по которым заказывается изготовление оконного блока, применяются к полученным результатам.

Строительные нормы и правила регламентируют процесс снятия и регистрации замеров окон. В процессе замера необходимо учитывать тип конструкции дома, материал стен и особенности внешней отделки.

При выполнении замеров для окна создается схема стенового проема. На этой схеме показаны точные размеры окна изнутри и снаружи, а также обозначение вертикальных и горизонтальных размеров. На ней также указаны размеры отлива, включая его глубину, ширину откосов и размеры подоконников.

Почему это необходимо?

Тот факт, что каждый стеновой проем в типовом здании имеет разную толщину, что часто осложняется строительными недочетами, объясняет необходимость проведения замеров.

Точное измерение размеров очень важно, так как расхождение всего в 2-3 см может вызвать проблемы при установке и эксплуатации неисправного блока.

Среди этих эффектов:

• образование лишних зазоров, которые приводят к увеличению стоимости строительно-монтажных работ из-за увеличения сроков, дополнительных затрат на пену и выполнение больших откосов;
• деформации каркаса, особенно для ПВХ-профилей;
• нарушение функциональности фурнитуры и основных механизмов оконной конструкции;
• проникновение сырости и сквозняков в дом;
• появление наледи и конденсата на стекле;
• снижение эстетического вида окна и фасада дома в целом.

Как правильно проводить измерения?

Чтобы профессионально измерить окна, необходимо следовать рекомендациям и советам опытных мастеров. Тем самым вы сможете снизить вероятность ошибок и неблагоприятных исходов.

Основополагающие идеи для замера окон

1. При проведении замеров следует учитывать, что рама не может быть установлена плотно в проем; стандарты допускают минимальные строительные зазоры от 20 до 50 мм.
2. Чтобы как можно точнее определить глубину проема, сделайте замеры с внутренней и внешней стороны стены.
3. При обнаружении перекоса параметры оконного блока увеличиваются на его размер.
4. Для каменных стен с выступом, составляющим 25% от размера кирпича и называемым "четвертью", используется специальный метод измерения.
5. Чтобы снизить риск ошибки, замеры производятся не менее 3 раз.

При определении размеров оконной ниши и оконного блока учитывается строительный материал стен.

Характеристики, определяющие размеры кирпичного дома:

1. глубина выступа "четверти" иногда достигает 10 см, поэтому при расчете рамы нужно учесть, что она должна быть скрыта за четвертью на 3 см.
2. при определении линии несущей стены учитывайте слой штукатурки, так как он может иметь значительную толщину.
3. Измерения проводятся в трех местах по ширине и высоте, снаружи и внутри помещения.
4. При расчете размеров окон учитывайте монтажный шов в 3 см.

К особенностям деревянного дома можно отнести отсутствие выступов в оконных нишах и установку рамы на уровне стены, что препятствует образованию откосов.

Ширина и высота окна также измеряются трижды, при этом принимаются наименьшие размеры. Замеры производятся от оконной коробки, если она установлена в доме, а монтажные швы расширяются на 5 сантиметров.

Какие инструменты понадобятся?

Для измерения окна вам понадобятся точные инструменты. Используйте телескопическую линейку с цифровым обозначением и Waterpas для проверки угла кладки 90 градусов, чтобы определить угол наклона, который должен быть равен 90 градусам. Лазерные инструменты, или дальномеры, дают очень хорошие результаты измерений.

Для определения угла наклона откосов можно использовать два диагональных измерения. Если они расходятся друг от друга, угол не является прямым, что делает невозможным монтаж такого проема без предварительного выравнивания.

Для проведения работ вам также понадобятся основные измерительные инструменты, которые можно найти в любом магазине товаров для дома: плоскогубцы, складной метр, уровень, рулетка, стамеска, нож, ручка и блокнот.

Требования к приборам для измерения оконных проемов:

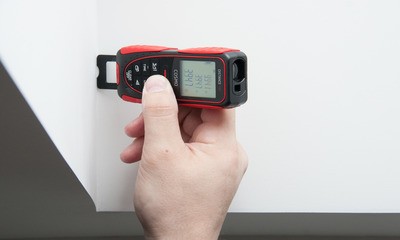

1. Лазерная рулетка, Погрешность должна быть не более 3 мм, модель должна иметь визир, уровнемер, функционал калькулятора и подсчета площади, подсветку экрана, возможность определения наклонных линий и ведения измерений.
2. Телескопическая линейка с дисплеем, должен иметь как минимум 2 встроенных уровня, миллиметровые деления и крепежные винты, фиксирующие раздвижные секции, размер линейки должен быть больше измеряемых величин, размер 3 м является универсальным.
3. Waterpas должен иметь длину, соответствующую размеру оконной ниши, корпус должен быть из легкого, но прочного сплава, точность измерения должна быть высокой. При выборе этого инструмента можно сделать проверку, подложив под него лист бумаги, профессиональный ватерпас должен определить это, изменив положение пузырька.

Как определить своими руками для установки?

Правильный замер окна требует измерения ниши с "четвертью" и без нее помимо отдельного замера стеклопакета.

При измерении стенового проема оконные специалисты придерживаются следующих рекомендаций и определений:

1. Высота окна — это расстояние от нижнего основания ниши до внешнего верхнего откоса минус зазор для монтажной пены до 2 см и прибавка 3 см на вход в окно в верхней "четверти".
2. при установке подставочного профиля подрядчик должен дополнительно уменьшить высоту рамы примерно на 3 см.
3. Правильность измерений проверяется по следующим показателям: без подстановочного профиля высота рамы должна быть меньше расстояния от подоконника до внутреннего верхнего откоса, а с подстановочным профилем она не может превышать расстояние от нижнего края подоконника до внутреннего верхнего откоса.

Оконное отверстие

Измерения производятся по двум схемам: одна с "четвертью" и без, в зависимости от типа здания и его архитектурных особенностей. Определить размер окна с помощью "четверти" бывает сложно особенно при измерении старых окон.

В первую очередь вам понадобятся:

1. установите толщину и высоту подоконников;
2. провести измерения внешних "четвертей" и откосов;
3. при установке внутри помещения ширина рамы не должна превышать размер внешних "четвертей" на 6 см.

Если превышение составляет более 6 см, используются расширители из ПВХ или грубые деревянные расширители.

с четвертью

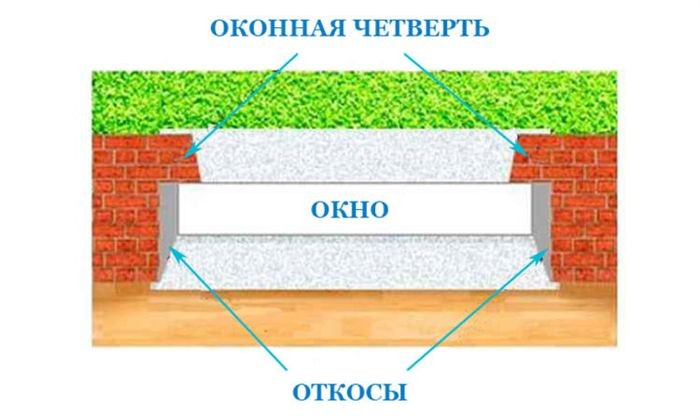

"четверть" это специально сконструированный выступ в верхней и боковых частях стеновой ниши, который не пропускает влагу и сквозняки в пространство, предохраняя оконную конструкцию от выпадения. Кирпич имеет ширину 65 мм, а панель — 50 мм, в зависимости от типа дома.

Измерение окна включает в себя четыре этапа:

• измерение и расчет характеристик проемов и окон;
• определение размера отлива;
• измерение подоконника;
• определение величины откосов.

Начиная с наружной стороны, измерьте проем в стене. Для этого откройте створку окна и измерьте расстояние в трех разных точках между "четвертями"." К меньшему результату добавьте 3-5 см (для панельного здания) или 4-6 см (для кирпичного здания). Ширина оконной конструкции служит этим показателем.

Вероятно, проем перекошен, если при замерах обнаруживается наличие внешнего выступа. В этой ситуации необходимо придерживаться следующих рекомендаций:

1. Размер рамы должен быть рассчитан таким образом, чтобы она выходила за боковые выступы на 2-4 см, за верхние — на 2 см.
2. Подставочный профиль должен быть установлен на 2 см выше стены.
3. Высота рамы не может быть больше, чем расстояние от высокого откоса до нижнего контура подоконника.

От четверти до

Несмотря на то, что измерения в этой версии стали проще, для определения истинных значений необходимо провести три измерения. Выбирается наименьший результат. Верхняя, средняя и нижняя линии измеряются по ширине; правая, средняя и левая — по высоте.

Далее мы определяем размеры рамы:

1. Ширина. Ширина ниши уменьшается на 2 — 5 см на каждый монтажный шов.
2. Высота: от высоты проема отнимите 5-6 см, включая 3 см на подставочный профиль.

Чтобы рассчитать длину отлива, прибавьте 5 см к расстоянию между четвертями, а к ширине добавьте 2-3 см, чтобы учесть размер среза стены до окна.

Новая рама, особенно из ПВХ, может быть значительно тоньше старой деревянной, поэтому имейте это в виду при измерении размера подоконника. Чтобы определить ширину подоконника, измерьте расстояние от внешней стороны старой рамы до края подоконника и прибавьте 5 сантиметров.

В этом случае необходимо убедиться, что подоконник не загораживает нагревательное устройство. Расстояние между двумя противоположными частями стенового проема определяет длину подоконника.

Двойное остекление и стекло

Конечно, перед тем как сделать заказ на новый стеклопакет (SP), желательно, чтобы замеры выполнил профессионал, так как ошибки могут привести к плачевным последствиям. Вам может понадобиться купить новый стеклопакет, если тот, что находится в раме, сломался из-за некачественного производства.

Для измерения стеклопакета в его естественном виде необходимо вынуть окно из рамы, что позволяет получить наиболее точные результаты. Размеры стыка, полученные без демонтажа, менее точны, но все равно пригодятся при оформлении заказа на новый стеклопакет.

Альтернативные варианты измерения стекла, при которых стеклопакет не снимается:

1. Чтобы измерить ширину шва, измерьте рулеткой ширину между штапиками вдоль паза стеклопакета с точностью до 1 мм и вычтите из полученного значения 10 мм на величину температурного деформационного зазора между рамой и стеклом.
2. Во многих случаях можно измерить только высоту и ширину вдоль паза стеклопакета; в процессе изготовления оконные мастера самостоятельно вычитают необходимое значение деформации.
3. Изучите данные, напечатанные на информационной панели. На нем должны быть указаны размеры, ГОСТ и формула стеклопакета.
4. Обратитесь к договору-заказу на изготовление окна, в нем также указаны основные размеры стеклопакета.
5. Используйте лазерную рулетку.
6. После извлечения бура вставьте распрямленную скрепку в зазор между ним и рамой до упора; глубина входа покажет нужное значение.

В этом случае к демонтажу стеклопакета приступают после того, как измерить его ни одним из вышеперечисленных способов стало невозможно:

1. Для этого вставьте шпатель или нож в щель между рамой и стеклопакетом.
2. Ослабьте стеклопакет ножом, чтобы он вышел из пазов.
3. Снимите стеклопакеты крест-накрест: вертикальные справа-слева, затем горизонтальные сверху-снизу. Такая схема демонтажа не позволит стеклу выпасть и разбиться.
4. Выньте рихтовочные пластины и запомните их расположение, чтобы впоследствии правильно их установить.
5. Осторожно наклоните стеклопакет, извлеките его из рамы и измерьте размеры: толщину, ширину и высоту.
6. Вставьте стеклопакет в раму в обратном порядке.

При демонтаже стеклопакета необходимо соблюдать правила техники безопасности и использовать защитные средства, такие как перчатки и очки.

Как рассчитать самостоятельно?

Измерив оконную нишу с учетом ее конфигурации, приступаем к определению внешних размеров оконного блока. Иллюстрация расчета окон для различных вариантов стеновых проемов:

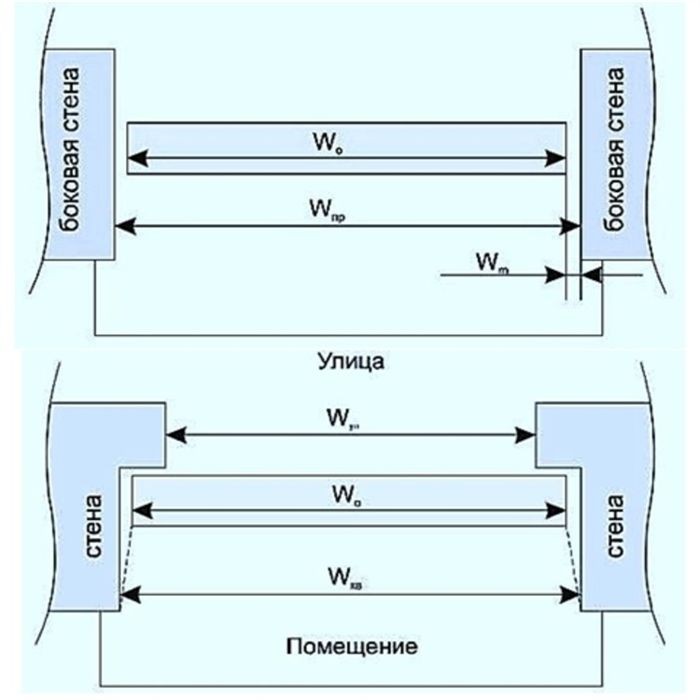

1. Измерение без четверти. При ширине проема Wпр = 1360 мм ширина окна будет равна Wо = Wпр — 2*Wм = 1360 — 2х30 = 1300 мм, где Wм — монтажный шов, он учитывается с каждой стороны. При высоте проема Нпр = 1470 мм высота оконной конструкции равна: Но = Нпр — Нмв — Нмн = 1470-30-40 = 1400 мм, где Нмв — зазор для верхнего монтажного шва, а Нмн — зазор для нижнего монтажного шва с учетом установки подоконника.
2. Открывание с "четвертью". Замеры ширины производятся как с улицы (Wul), так и в помещении (Wkv). При Wul = 1360 мм ширина окна Wo = Wul — 50= 1360+50=1410 мм, а при Wkv = 1450 мм ширина окна Wo = Wkv — 40= 1450 — 40=1410 мм. Если в окне есть "четверть" сверху и снизу, то высота такой рамы по высоте проема, измеренной с улицы Nul = 1470, с вычетом 30 мм, рама будет иметь высоту Ho = 1470 + 30 — 15 мм = 1425 мм. Если высота только в верхней части — в данном случае в нулевой = 1455 мм, то Но = 1455 + 30-60 = 1425 мм.

Для подоконника и отлива

Длина отлива устанавливается в соответствии с уличной шириной оконной ниши. К этому показателю добавляют припуски по 40 мм со всех сторон. Его ширина определяется от рамы до наружного среза с добавлением припусков: 20 мм для захода под раму и 40 мм для выступания отлива на улицу.
Длину подоконника следует измерять в соответствии с шириной стенового проема внутри помещения и прибавлять по 100 мм на припуски с каждой стороны. Ширина равна глубине по внутренней стене от обреза до рамы с припуском 20 мм на заход под раму и припуском на выход подоконника за обрез стены.

Для поддержания конвективного теплообмена в помещении и предотвращения образования конденсата на внутренних окнах и стенах, они не должны препятствовать работе отопительного прибора более чем на одну треть.

Отлив и подоконник нужно сделать шире, если оконная рама из ПВХ меньше старой деревянной рамы.

В этом руководстве мы рассмотрим важнейшие процедуры для точного измерения и расчета размеров окон для вашего проекта строительства или реконструкции. Наши практические советы охватывают все: от понимания типов рам до точного замера оконных проемов, обеспечивая идеальную посадку окон и улучшая эстетику и функциональность вашего помещения.

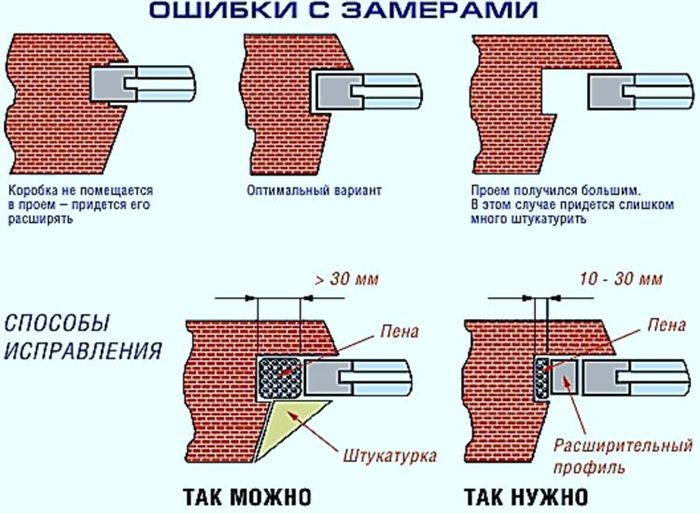

Ошибки и осложнения

Большинство ошибок геодезистов обычно обнаруживается во время установки. Кроме того, желательно, чтобы старое окно еще не было разобрано, поскольку исправление таких ошибок потребует времени.

Замерщики окон чаще всего допускают две ошибки: недооценивают необходимый размер, что является наихудшим вариантом, и занижают его. При небольшой разнице в размерах процесс установки окна не останавливается, а, наоборот, усложняется и требует больше трудозатрат. Кроме того, при установке используется больше материалов и требуется больше времени.

Последствия

Считается, что неправильное измерение размеров окон приводит к самым пагубным последствиям. За такую ошибку платит виновная сторона — сметчик.

Владельцу окна, установленного неправильно, следует ожидать следующих последствий:

1. Широкие монтажные щели, создающие мостики холода в оконной конструкции.
2. Конденсат на окнах и стенах из-за нарушения энергоэффективности соединения оконного блока со стеной.
3. Нарушение эстетического вида окна.
4. деформация рамы, что приводит к промерзанию стеклопакета, потере плотности конструкции, в результате чего в помещение с улицы будет проникать влага и пыль. Это приведет к появлению плесени, грибка и ухудшению здоровья окружающих, особенно тех, кто страдает астмой.

Средняя стоимость услуги

Многие надежные оконные компании не берут с клиентов денег за замер окон, это выгодно им самим и гарантирует, что работа будет сдана "под ключ" от замера до послемонтажного сопровождения.

Клиенты, решившие заказать замер окон как отдельную операцию, должны знать, что цена на эту услугу варьируется в зависимости от места ее проведения; в Москве и Санкт-Петербурге. В Петербурге, например, цена на 10-15% выше, чем в других городах. Кроме того, влияние оказывают этажность, на которой расположено окно, тип дома, особенности оконного проема, конструкция окна, материал, из которого оно изготовлено, состояние транспортной развязки до объекта.

Средняя стоимость замера стеновых проемов для окон составляет:

• Окно ПВХ, стандарт, панельный дом — 200 руб.;
• Окно ПВХ, стандартное, кирпичный дом — 300 руб.;
• Окно ПВХ, нестандартное, деревянный дом — 300 руб.;
• Окно ПВХ с балконом, панельный дом — 300 руб.;
• Окно ПВХ с балконом, кирпичный дом — 400 руб.;
• Окно ПВХ, нестандартное с балконом, деревянный дом — 450 руб.;
• алюминиевое окно, стандарт, панельный дом — 250 руб.;
• окно алюминиевое, стандарт, кирпичный дом — 350 руб.;
• окно алюминиевое, нестандартное, деревянный дом — 300 руб.

Шаг	Описание
1	Измерить ширину
2	Измерьте высоту
3	Проверьте диагонали
4	Учет толщины рамы
5	Учитывайте пространство для установки
6	Дважды проверьте все измерения

Точное измерение и расчет размеров окон — залог успешного процесса установки, который улучшит внешний вид и атмосферу вашего дома. Вы можете упростить этот процесс и избежать типичных подводных камней, если будете придерживаться нескольких ключевых рекомендаций.
