Типы компенсирующих устройств

В строительстве необходимы компенсирующие устройства. Они контролируют колебания температуры, давления и других параметров, гарантируя эффективную работу различных систем. Эти инструменты играют важнейшую роль в сохранении эффективности и безопасности инфраструктурных проектов и зданий.

Компенсирующие устройства бывают разных видов, каждое из которых предназначено для определенного использования. Эти устройства необходимы во многих ситуациях: от компенсаторов, регулирующих тепловое расширение материалов, до предохранительных клапанов, останавливающих перегрузку системы. Выбрать оптимальный вариант для вашего проекта поможет знание их назначения и функций.

Понимание устройства компенсаторов поможет вам сэкономить время и деньги, независимо от масштаба вашего проекта — будь то небольшой жилой объект или крупная промышленная установка. Они повышают долговечность систем и помогают предотвратить возможные проблемы. Вы можете гарантировать долговечность и надежность ваших строительных проектов, установив соответствующие компенсирующие устройства.

Для решения таких проблем, как структурные перемещения, тепловое расширение и распределение нагрузки, компенсаторы являются важнейшими инструментами в строительстве и ремонте. Эти компоненты, включающие виброизоляторы, гибкие муфты и компенсаторы, гарантируют сохранность и долговечность зданий. Выбор оптимальных решений для сохранения целостности и долговечности конструкции в различных строительных проектах упрощается, если вы хорошо знаете различные типы и особенности их применения.

Функциональные возможности компенсаторов

Они используются в различных отраслях, включая судостроение, атомную энергетику, газовую и нефтяную промышленность, военно-промышленный комплекс, жилищно-коммунальное хозяйство и строительство.

Срок службы труб можно значительно продлить, если установить на всех трубопроводах компенсирующие устройства и использовать их в дальнейшем. Учитывая, что сила воздействия на магистраль изменяется в зависимости от ее длины, это особенно важно для протяженных магистралей.

Для всех трубопроводов рекомендуется использовать элементы для выравнивания нагрузок. Важно помнить, что правильно спроектированная компенсация напрямую связана с надежной и бесперебойной работой теплотрассы из пластика или металла.

Эти конструкции выполняют весьма специфические, но крайне важные задачи. К ним относятся:

1. Снижение вибраций трубопровода, возникающих по всей сети из-за работы насосов. Даже если такое явление нельзя почувствовать или увидеть, тем не менее, оно существует. При этом существует риск возникновения резонанса, который значительно увеличивает амплитуду колебаний, что приводит к быстрому разрушению трубопроводов.
2. Компенсация в трубопроводах линейного теплового расширения при изменении температуры теплоносителя. Из-за постоянного удлинения или укорачивания труб возникают дополнительные напряжения в муфтовых или сварных соединениях, что сокращает срок их службы, вплоть до разрушения.

В наши дни установка компенсаторов обязательна перед строительством тепловых сетей.

При проектировании системы отопления компенсатор располагается вблизи мест, где вероятность возникновения гидроударов выше. Повышение давления жидкости оказывает давление на мембрану аккумулятора в момент возникновения. Мембрана продвигается в своем направлении по мере продвижения сжатого воздуха над ней. Давление жидкости падает из-за уменьшения ее объема.

Мембрана возвращается на место, когда гидроудар прекращается. Возможно одновременное удаление излишков жидкости из системы, так как используются гидравлические аккумуляторы.

Для создания амортизационного эффекта в водопроводных трубах наряду с гидроаккумуляторами используются специализированные демпферы.

Виды компенсирующих устройств

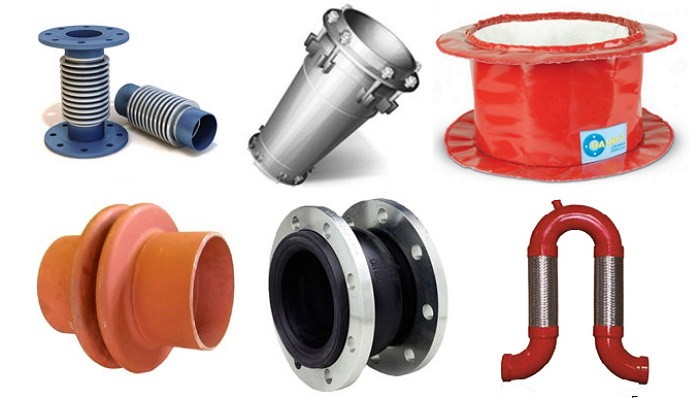

Существуют различные виды трубных компенсаторов, что обусловлено разнообразием сфер их применения. Они заключаются в следующем:

1. Сильфонные. Гофрированная стальная секция с соединительными фланцами. Используется для пара или газообразных смесей, воды, азота и воды. Может использоваться с другими средами, не вступающими в реакцию с материалом (инертные, промывочные растворы и т.д.).). используется для компенсации температурных деформаций в теплосетях (чаще всего). Установка сильфонных компенсаторов на трубопроводах возможна только при температуре среды не выше +700°C и давлении до 250 атмосфер.
2. Сальник. Является "братом" предыдущей версии. Сальниковая версия имеет более скромные возможности: среднее давление — до 25 атмосфер, температура не должна превышать +300°C. Имеются также некоторые отличия в конструкции.
3. Линза. Линза — это конструкция, сваренная из нескольких линз (обычно 2-4, чем больше, тем выше КПД, и соответственно больше ход компенсатора), а также соединительных труб. Такое изделие изготавливается из стали или сплавов с аналогичными свойствами. Линзовый компенсатор используется для трубопроводов, транспортирующих слабоагрессивные или неагрессивные среды с давлением не более 16 атмосфер.
4. Резиновые или, как их еще называют, вибрационные вставки. Как следует из названия, этот компенсатор представляет собой секцию из резины, которая имеет муфтовое или фланцевое соединение с трубопроводом. В качестве материала используется термостойкая синтетическая композиция, которая по своим характеристикам и свойствам значительно превосходит обычную резину, что существенно расширяет возможности ее использования. Устанавливается для транспортировки сред с температурой не более +150 °C (в случае пара — не более +180 °C) и давлением не более 16 атмосфер. Категорически запрещено использовать для растительных и минеральных жиров и масел, пропана, бутана, бензина, хлорированных углеводородов.
5. Ткань. Данный тип компенсаторов для трубопроводов является наиболее популярным вариантом, используемым в системах с низким давлением (до 0.7 атмосфер, но есть модели, которые можно использовать для работы при 3 атмосферах). В отличие от описанных выше типов, имеющих ограничения по размерной сетке, данный тип может иметь любые размеры. Изготавливаются из композитных многослойных или однослойных материалов (стекловолокно, синтетика, нержавеющая сталь, керамика). может использоваться на трубопроводах, транспортирующих среды с температурой до +1000°C.
6. U-образный. Самый популярный вид промышленных вариантов, который используется практически везде, где есть длинные трубопроводы. Конструктивно они напоминают отрезок трубы с U-образным изгибом (отсюда, собственно, и название). При возникновении вибраций в трубопроводе U-образная секция гасит их, изменяя свое положение относительно продольной оси, поэтому не позволяет вибрациям "двигаться" дальше по трубопроводу.

Расчет компенсаторов для трубопроводов производится при проектировании, при этом основное внимание уделяется обеспечению общего уровня безопасности, который диктуется соответствующим монтажом и выбором устройства (сальник, линза и т.д.).).

Основные типы компенсаторов для трубопроводов делятся на две основные категории по принципу действия и направлениям:

• Устройства с высоким уровнем гибкости и высокой степенью радиальности, которые обеспечивают удлинение трубопроводов путем кручения на неровных участках, удлинение путем изгиба или выполнения поворотов за счет включения гибких вставок;
• Осевые устройства могут быть скользящими или упругими, в рамках которых компенсация происходит за счет телескопического перемещения трубы или при сжатии пружинных вставок (сальниковых и других).

Наиболее распространенные типы — угловые повороты, Z-образные секции и U-образные компенсаторы, влияющие на движение радиального трубопровода.

Как выбрать устройство?

При выборе компенсатора для трубопроводов водоснабжения и отопления, а также компенсаторов любого назначения следует руководствоваться следующими соображениями:

1. На гофре не должно быть повреждений — перед покупкой необходимо внимательно осмотреть ее со всех сторон, возможно, она была повреждена при транспортировке или разгрузке.
2. При выборе необходимо ориентироваться на определенные характеристики (расход, давление, температура) транспортируемой среды — для того или иного типа компенсатора они отличаются, как правило, это можно узнать из описания.
3. Герметичность камер и каналов имеет большое значение — многослойные компенсаторы часто теряют ее даже при незначительных повреждениях.
4. Наиболее длительный срок службы имеют сальниковые компенсаторы.
5. Срок службы сальника напрямую зависит от гладкости зеркала компенсатора: чем оно глаже, тем дольше срок службы.
6. Чугунные компенсаторы лучше всего зарекомендовали себя при капитальном ремонте сложных конструкций теплотрасс.

Стоимость компенсирующих устройств варьируется в зависимости от производителя и особенностей каждой разновидности. Это так:

• сильфонные компенсаторы от 2 до 8 $;
• осевое (сальниковое) линейное расширение — $25-50;
• U-образные компенсаторы — $10-15.

Латунь, бериллиевая или фосфористая бронза являются наиболее распространенными материалами, используемыми для изготовления сильфонов компенсаторов. В них также используется нержавеющая сталь. Материалы испытывают некоторую деформацию, расширение или сжатие во время резкого охлаждения при изменении температуры и давления. Трубопроводы не смогут справиться с компенсацией и очень быстро выйдут из строя, если не установить такое устройство.

Понимание различных категорий компенсирующих устройств крайне важно для обеспечения стабильности и эффективности различных строительных и ремонтных работ. Эти устройства помогают контролировать температурные колебания, перемещения и другие элементы, которые могут нарушить структурную целостность инфраструктуры и зданий.

Например, деформационные швы необходимы для того, чтобы материалы могли расширяться и сжиматься без разрушения. Они часто используются для остановки трещин и других видов разрушения в зданиях, дорогах и мостах. Аналогичным образом, деформационные швы повышают долговечность бетона за счет снижения усадки и напряжения.

Кроме того, виброизоляторы и гибкие муфты являются важными компонентами механических систем. Они продлевают срок службы труб и оборудования, поглощая вибрации и компенсируя смещения, что снижает износ. Эти устройства особенно важны в коммерческих и промышленных условиях.

Вы можете защитить свои проекты от потенциального вреда и гарантировать долгосрочную производительность, включив в них соответствующие компенсирующие устройства. Знание и использование этих инструментов может оказать большое влияние на долговечность и успех конечного продукта, независимо от того, работаете ли вы над небольшой перепланировкой или масштабным строительным проектом.
