Что представляют собой дополнительные элементы для сэндвич-панелей?

Сэндвич-панели становятся распространенным вариантом в строительстве благодаря своей высокой прочности, простоте монтажа и теплоизоляции. Они обеспечивают прочное и эффективное решение и часто используются при строительстве стен, крыш и фасадов. Однако для того, чтобы сэндвич-панели работали наилучшим образом и служили долго, часто требуются дополнительные компоненты.

Эти дополнительные компоненты необходимы для повышения практичности и визуальной привлекательности сэндвич-панелей. Они способствуют герметизации швов, повышают устойчивость к атмосферным воздействиям и обеспечивают превосходную теплоизоляцию. Угловые профили, кромочные профили и крепежные системы — вот лишь некоторые из этих компонентов.

Края сэндвич-панелей закрываются угловыми профилями, которые придают панелям полированный вид и защищают их от влаги и других элементов окружающей среды. Для обеспечения непрерывного изоляционного слоя, герметизации межпанельных пространств и предотвращения проникновения воды и воздуха крайне важна отделка кромок.

Сэндвич-панели предназначены для надежного крепления к строительным конструкциям с помощью крепежных систем . Эти системы должны быть надежными и выдерживать различные нагрузки и давления. Устойчивость и безопасность всей конструкции гарантируется правильным креплением.

Характеристики и долговечность монтажа сэндвич-панелей могут быть значительно улучшены за счет добавления этих дополнительных компонентов. Чтобы добиться максимального результата в любом строительном проекте, необходимо понимать их функции и выбирать подходящие компоненты.

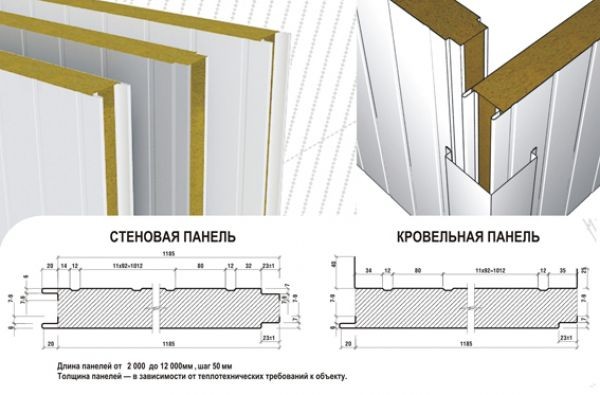

Что такое сэндвич-панели

Сэндвич-панели состоят из трех слоев изолированных металлических листов, уложенных один на другой. Сразу стоит отметить, что помимо металлических панелей существуют образцы с внешним слоем из ПВХ, магнезитовых плит, OSB (SIP-панели) и других материалов.

Поверхность покрывается многослойным защитным полимерным покрытием, которое защищает металл от влаги и препятствует коррозии.

Из-за ограниченной способности выдерживать вес сами панели не могут использоваться в качестве полноценного строительного материала. Для обеспечения необходимой прочности конструкции используется несущий каркас, способный выдержать все нагрузки. При монтаже панели служат как теплосберегающими устройствами, так и, по сути, ограждающими конструкциями.

Боковые края панелей имеют замковые и ответные профили для их соединения между собой. При монтаже на открытые торцевые части надевается специальная крышка. Панели могут располагаться как вертикально, так и горизонтально, и монтируются на каркас, начиная снизу.

Для соединения используются саморезы (шурупы) с уникальной прокладкой, окрашенной в тот же цвет, что и лицевая поверхность панели.

Помимо стеновых панелей, существуют также кровельные панели с почти идентичной структурой, но с несколько иной конструкцией замка, который соединяет переднюю часть с нахлестом в ширину волны. Кроме того, торцы некоторых кровельных панелей имеют замковые профили.

Зачем нужны дополнительные элементы?

Все типы соединений, которые не предусматривают стандартных замковых соединений, требуют разработки или защиты фасонных элементов.

• Углы.
• Продольные швы.
• Адъюнкты.
• Торцы крыши.
• Различные трещины, щели и т.д.d.

Для учета теплового расширения металла необходимы также дополнительные элементы для защиты изоляции, уложенной в температурные и деформационные зазоры (10-30 мм), от воздействия атмосферной влаги.

Сэндвич-панели функционируют и работают лучше в строительных проектах, когда у них есть дополнительные элементы. Эти элементы гарантируют надлежащую изоляцию, устойчивость к атмосферным воздействиям и стабильность конструкции. Они включают в себя различные виды соединений, отделки и уплотнений. Благодаря этим элементам сэндвич-панели становятся более адаптируемыми к различным архитектурным требованиям и факторам окружающей среды, что делает их экономически эффективным и гибким вариантом для современных строительных решений.

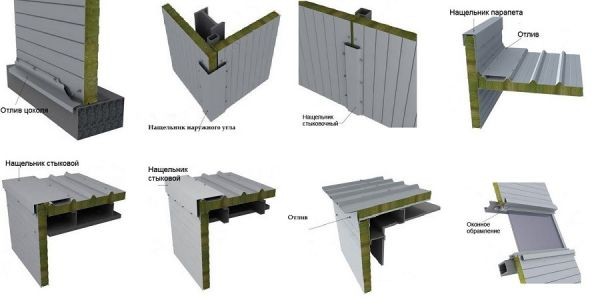

Основные дополнительные элементы для сэндвич-панелей

Для ситуаций, когда панели не скрепляются между собой, предлагаются дополнительные компоненты.

Среди них:

• Угловые элементы внутренние или внешние.
• Стыковочные планки.
• Базовый отлив.
• Базовые пластины.
• Стыковочные планки (есть разновидности для соединения бетонной стены или для соединения панелей разной толщины).
• Оконные рамы, внешние и внутренние.
• Оконные отливы.
• Верхние и боковые планки для ворот.

Кроме того, существуют уникальные компоненты для кровельных панелей:

• Конек (2 элемента, внутренний и внешний).
• Соединительные элементы для соединения стеновой панели с кровельной панелью.
• Карнизы.
• Торцевые элементы.
• Желоба.
• Низкие отливы.
• Парапеты, снегозадержатели и т.д.d.

Хотя некоторые из этих компонентов взаимозаменяемы, другие имеют специфическое применение и не подходят для других условий.

Во избежание недоразумений и несоответствий каждый элемент имеет свое собственное обозначение. В качестве примера можно привести элементы, соединяющие крышу со стеной: DKS-1 и DKU-2, верхняя ендова обозначается DR-1, а нижняя — DR-2.

У разных производителей или продавцов могут быть разные маркировки дополнительных элементов. В качестве иллюстрации рассмотрим обозначения FE-1, FE-2 и т.д.d., Что подразумевается под термином "элемент фасада"?

Для соединения кровельных панелей

При соединении кровельных панелей используются соответствующие дополнительные элементы.

Один из аспектов кровельных компонентов, который следует принять во внимание:

• Обязательное наличие герметика в зазоре между панелями.
• Двойная конфигурация некоторых элементов.

Горизонтальное (наклонное) расположение кровельных панелей является причиной этих характеристик. При монтаже конька крыши, например, сначала укладывается нижний конек под панелями, затем верхняя часть, закрывающая зазор, и слой герметика для его устранения.

Единственное отличие в конструкции ендов — обратный угол наклона скатов по отношению друг к другу. Кроме того, место примыкания крыши к стене имеет форму тупого внутреннего угла и острого внешнего (за счет свеса).

Так как горизонтальный угол рамы находится с обратной стороны, то места примыкания кровли к стене без свеса уникальны. Кроме того, внутренний угловой профиль устанавливается, если рама не может быть отрегулирована с тыльной стороны.

Для соединения углов и цоколя

Для установки внешних угловых элементов используется стандартная процедура. Поскольку обратная сторона имеет вертикальную перекладину, там нет дополнительного элемента, и угловое соединение недоступно.

Как и внешние угловые соединения, внутренние угловые соединения не имеют дизайна с обратной стороны из-за размещения вертикальных поперечин, которые препятствуют закреплению советов.

Назначение цокольных элементов — либо защищать, либо повышать эстетическую привлекательность нижней панели. Они имеют внутреннюю и внешнюю регулировку. Внешние уголки напоминают внутренние, с горизонтальной полкой, которая плотно прижимается к основанию с помощью дюбелей.

Из-за продольного изгиба вертикальной полки только верхняя часть касается стены, а нижняя часть отстает. Это сделано для того, чтобы выступающие головки шурупов не мешали установке элемента.

Для обеспечения отвода конденсата горизонталь имеет дополнительный изгиб вниз, а внутренние углы плотно прилегают к своим вертикальным и горизонтальным частям. Также предлагаются более сложные решения для систематического отвода осадков с внешней стороны. Затем снаружи устанавливается внешний угловой цокольный элемент, а затем отлив.

Для обрамления оконных блоков

Для декорирования ворот, оконных и дверных проемов предлагаются специализированные компоненты.

Горизонтальные и вертикальные перекладины, составляющие раму, являются местом установки оконных блоков. Внутренний угловой элемент формирует периметр оконного блока изнутри. Одна полка крепится непосредственно к оконной раме, а другая — к наличнику.

Снаружи планки крепятся к панели с одной стороны и к оконной раме с другой, что позволяет создавать различные уровни установки. Предотвращение протекания воды достигается за счет предварительного закрытия верхней части проема верхним подоконником и переходным профилем, соответственно, а нижняя часть проема украшается подоконниками.

Вместо того чтобы устанавливаться как оконные блоки, дверные блоки накладываются изнутри и крепятся к переплетной поперечине. Поэтому сначала для оформления проема используются U-образные элементы, закрывающие внутреннюю торцевую часть проема. Затем крепится дверной блок (или ворота), а снаружи устанавливается планка, закрывающая головки шурупов.

Альтернативным способом является установка дверного блока внутри поперечного переплета. Таким способом обрабатываются менее значительные проемы. После этого в конструкции мата используется уникальный профиль, который проходит вдоль видимой части откоса, огибает стену и закрывает головки шурупов.

Поперечина полностью закрыта угловым профилем, который устанавливается изнутри. Одна часть крепится к сэндвич-панели, а другая — к поперечине, расположенной рядом с дверным блоком по его краю. Таким образом, на виду остается только стена и дверной блок, которые украшены дополнительным профилем по краю.

Уплотнители и герметики

В стыках между панелями необходима надежная изоляция, иначе со временем образуется конденсат, в лучшем случае. В худшем случае в помещении будет гулять ветер, что сделает бесполезными любые попытки обогреть его. Не будет никакого эффекта от повышения расходов на отопление.

Используйте герметик и уплотнительную ленту для решения проблемы. Герметик вводится в проем и заполняет полость, препятствуя проникновению холодного воздуха снаружи, а лента вставляется в паз замкового соединения.

Используется в качестве изолятора в швах:

• полиуретановый герметик (аэрозольная пена и др.).d.). Вариант хороший, но его стоимость может быть чрезмерной для больших объемов. При этом пена полностью заполняет все щели и трещины, не боится влаги и долговечна.
• бутилкаучуковый шнур. Эксперты относятся к нему несколько пессимистично. Дело в том, что в холодную погоду этот вид герметика становится жестким и требует подогрева при монтаже, а в жаркую погоду он плавится и начинает "плыть".
• Шнур из вспененного полиэтилена. Считается, что это самый удобный, долговечный и дешевый способ герметизации швов.

При монтаже "жидкая лента" клей рекомендуется для фиксации уплотнителя в пазах. Этот вид клея может склеивать и удерживать практически любые материалы, в том числе и инертные.

Клей и герметик

При монтаже сэндвич-панелей клей-герметик, используемый для монтажа, должен быть влаго- и термостойким, а также соответствовать условиям эксплуатации. Лучше всего для этих целей подходят полиуретановые герметики, которые выдерживают механические нагрузки, перепады температур и вибрацию.

Материал обладает высокой эластичностью, переносит перепады температур от -30° до +95°, выдерживает деформацию до 20%, устойчив к химическим веществам. Высокая стоимость клея-герметика — его единственный реальный недостаток, но поскольку это единовременное вложение, его можно полностью исправить.

Полезное видео

В этом видео вы узнаете, что представляют собой дополнительные элементы сэндвич-панелей:

Элемент	Описание
Угловые элементы	Используются для отделки и защиты краев и углов панелей
Профили для стыков	Обеспечивают плотное и надежное соединение между панелями
Базовые профили	Обеспечивают прочное основание для монтажа панелей
Облицовка	Предотвращают попадание воды на стыки и края крыши
Уплотнители и прокладки	Повышение герметичности и изоляционных свойств панелей
Крепежные элементы	В комплект входят винты, болты и другие крепежные элементы для надежного крепления

В завершение нашего разговора о дополнительных элементах сэндвич-панелей становится очевидным, что эти детали необходимы для обеспечения общей эффективности и долговечности строительных объектов. Они улучшают структурную целостность здания, а также обеспечивают необходимую изоляцию, герметичность и эстетическую привлекательность.

Эти компоненты, включающие в себя крепежи, герметики и оклады, могут показаться на первый взгляд не очень важными, но они оказывают большое влияние. Правильно подобранные крепежи обеспечивают стабильность панелей при различных обстоятельствах, герметики гарантируют воздухонепроницаемость, а закладные детали предотвращают проникновение воды. Вместе все элементы образуют прочную и слаженную оболочку здания.

Кроме того, правильный выбор дополнительных элементов в зависимости от требований конкретного проекта может в конечном итоге привести к снижению эксплуатационных расходов и повышению энергоэффективности. Долговечность и функциональность сэндвич-панелей может значительно отличаться в зависимости от этого тщательного процесса выбора.

Понимание и умелое применение этих дополнительных элементов может кардинально изменить ваше строительство, гарантируя его долговечность. Уделяя внимание этим деталям, вы инвестируете в долгосрочную функциональность и долговечность вашего здания, что сделает его более надежным и прочным на долгие годы.
