Зачем и как крепятся плиты перекрытия?

При строительстве необходимо гарантировать устойчивость и безопасность перекрытий. Каждый уровень строится на этих плитах, которые выдерживают значительный вес и обеспечивают структурную целостность. Чтобы избежать смещения, растрескивания или обрушения, которые могут поставить под угрозу всю конструкцию, плиты перекрытия должны быть правильно закреплены.

Анкеровка плит перекрытия подразумевает их крепление к конструкции здания, часто с помощью стальных болтов или стержней. Эта процедура повышает устойчивость здания к различным нагрузкам, включая ветер, сейсмическую активность и обычный износ, а также помогает более справедливо распределять нагрузки. Плиты перекрытия могут стать слабым местом в конструкции и представлять серьезную угрозу безопасности, если они не закреплены должным образом.

Не менее важно понять смысл крепления плит перекрытия, чем освоить его выполнение. В этой статье мы рассмотрим основные преимущества правильного крепления плит перекрытия и предложим пошаговое руководство по этому процессу. Вы можете обеспечить долговечность и безопасность вашего строительного проекта, придерживаясь следующих рекомендаций.

Причина для анкеровки	Как закрепить анкер
Предотвращение движения	Используйте анкерные болты и эпоксидную смолу
Обеспечить стабильность	Установите арматурные соединения
Улучшить распределение нагрузки	Закрепите стальными скобами
Повышение целостности конструкции	Нанести бетонный раствор
Снизить вибрацию	Использование демпфирующих материалов

Расшифровка концепции

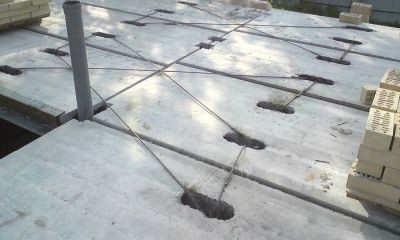

Анкерное крепление — это процесс использования арматуры, в частности, крепление плит с помощью анкеров. Этот метод позволяет укладывать железобетонные плиты между собой и надежно укреплять потолок с внешними стенами.

После того как соединение выполнено, оно заделывается с помощью штукатурки, цементного раствора и отделочных материалов с учетом требований по соблюдению проектного плана и установлению соединений (затягивание для предотвращения и смещения) между слоями, стенами и перекрытиями.

По завершении каждого этапа строительства можно выполнить анкерное крепление. Например, вы можете перейти к следующему этажу после того, как предыдущий будет установлен и закреплен.

Сам анкер — это соединительный крепеж, который имеет размер и форму, подходящую для конкретной поверхности. Это может быть кронштейн, стержень, пластина или резьбовая шпилька определенного диаметра, используемая в сочетании с болтами.

Он изготавливается из высококачественного металла, который может включать латунь, цинк, сталь или нержавеющую сталь. Используя строительный инструмент, он легко встраивается в основание перекрытия и обеспечивает надежное крепление стен и потолков.

Любая конструкция, имеющая анкер на расстоянии пяти (см) от арматуры, значительно укрепляется и стабилизируется, что является существенной характеристикой для сооружений в сейсмически неустойчивых районах.

Кроме того, дома и здания, расположенные рядом с оживленными дорогами, предприятиями, строительными площадками и кооперативными гаражами, должны быть закреплены анкерными связями.

А также как защита от таких стихий, как:

• механические (природные и техногенные аварии);
• атмосферные (образование конденсата и наледи на стенах, к которым крепятся потолки);
• фундаментные (неправильная работа с грунтами, нарушение этапов проектирования);
• технические (полное нарушение плана работ, несоблюдение норм).

Чаще всего для строповки анкерами используются Г-образные изделия с размерами изгиба 30-40 (см). Крупные здания должны иметь крепления на расстоянии не более трех метров (м) друг от друга. Анкерное крепление подходит для соединения кирпичной или каменной кладки, пенобетона и железобетонных перекрытий.

Анкерное крепление является рекомендуемым методом усиления пучинистых грунтов, так как позволяет сократить количество строительных ошибок и нарушений в технологии возведения стен, на которые опирается перекрытие.

Нормативные требования

Основные технические рекомендации по установке напольных анкеров приведены в следующих документах:

• ГОСТ 32499-2013;
• ГОСТ 27751-2014;
• ГОСТ 31937-2011;
• СНиП 2.03.04-84;
• СНиП II-22-81*;
• СНиП 2.01.07-85*;
• СНиП 52-01-2003;
• СП 20.13330.2011;
• СП 27.13330.2011;
• СП 63.13330.2012;
• СТО 36554501-048-2016.

Предъявляемые требования связаны с раскрытием понятий о различных видах полов, общих и анкерных правилах проектирования, расчетах нагрузки при различных температурах, типах анкеров, описании шагов и расстояний между креплениями, а также стандартах производства продукции в производственных условиях.

Ниже приведены конструктивные требования к анкерным соединениям:

1. Допускается одновременное использование креплений пола с конструкциями стен, опор и колонн.
2. Площадь поперечного сечения анкеров равна 0.5 (см2).
3. Для соединений между стыками, длина которых не должна превышать 3 (м), применяются расчеты и обязательное армирование металлическими стержнями диаметром 10 (мм).
4. Расширительные анкеры должны контролировать момент затяжки. Обязательно обращайте внимание на момент затяжки болтов, гаек, винтов.
5. Механические анкеры, представляющие собой винты, должны ввинчиваться в предварительно просверленное отверстие с использованием материалов с резьбовой кромкой (дюбелей).
6. Для крепежа допускается использование специальных клеевых полимерных, эпоксидных и виниловых составов, которые надежно зафиксируют анкера и сами соединения.
7. Глубина анкеровки зависит от основания. Уменьшение глубины достигается за счет использования металлических пластин.
8. Крепеж должен быть изготовлен на заводе только из высококачественных материалов, иметь сертификат качества и маркировку.

В правилах также уделяется пристальное внимание технике удержания анкеров. Для этого существует три основных способа: трение, клеевое или монолитное крепление и стопорение. Наиболее распространенным методом использования железобетонных плит является монолитная заливка.

Армирование полов требует наличия анкерных стяжек. Соединение осуществляется между плитами или в узлах, поддерживающих монолиты со стенами. Для этого используется специализированное скручивание металлических арматурных стержней.

Методы

Существует несколько основных типов крепежа с анкерами, которые зависят от типа перекрытия, нагрузки на несущий элемент и типа крепежа:

1. Армирующий. Анкеры крепятся к монтажным петлям, расположенным на железобетонных поверхностях. Соединение со стеной осуществляется с помощью Г-образного стержня.
2. Пластинчатая. Используется плита, которая закрепляется между плитами, расположенными рядом друг с другом. К ней привариваются арматурные стержни. Затем крепежные элементы заполняются бетоном. Этот метод подходит для плит перекрытия без монтажных петель.
3. Кольцевая металлическая. При этом методе перекрытия зажимаются армопоясом для железобетонных перекрытий. Анкерные соединения крепят под заливкой бетона, приваривая их к арматуре, используя плиты, или ввинчивая их в стену под стержни (вязальную проволоку).
4. Бетон. Также относится к кольцевому типу, но, в отличие от армированного пояса, возводится не на одной поверхности с потолком, а под ним. Этот способ, несмотря на некоторую трудоемкость, особенно рекомендуется для сейсмоопасных регионов, а также в случаях, когда на плитах нет монтажных петель.

Использует составленный проект для определения оптимального варианта крепления перекрытий, основанный на инженерных расчетах.

Анкеры из нержавеющей стали — наиболее предпочтительный вид анкерного крепежа, поскольку они идеально подходят для влажных помещений и могут служить опорой как для сплошных, так и для пустотелых полов.

Виды анкеров

Основные виды крепежа представлены следующими группами:

1. Клиновой. К ним относятся распорные болты. Их конструкция представлена втулкой и конусообразным колпачком. Крепеж быстро устанавливается, подходит для любых твердых поверхностей, но не пригоден для повторного использования.
2. Забитый. При внешнем осмотре хорошо видно, что гильза болта срезана с одного конца. При ударе по анкеру гильза лопается вместе с клином детали. Подходит для строповки плотных деталей. Из минусов — требует точности соединения зазоров.
3. Втулка. По своим функциям напоминают клиновые. Подходит для рядового и сквозного монтажа в полнотелые перекрытия. Но их минус — требуют больших отверстий для соединения.
4. Химические. Формируются на клеевой основе, которая закачивается в монтажный канал. Установка таких крепежей отличается простотой. Из минусов — высокая стоимость клея.
5. Специальные. Имеют разные подвиды, ПО для потолков используются именно подвесные или фундаментные. Эта разновидность представлена шпильками, болтами Молли, на поверхности которых нанесена маркировка от производителей. Подходят для любых твердых и мягких поверхностей.

Кроме вышеперечисленных крепежных элементов, используются фундаментные болты, закладные металлические пластины размером от 10 x 5 (см), а также винты с полукруглой головкой (цанги). Самые лучшие металлические крепления — из нержавеющей и оцинкованной стали.

Для заполнения установленных анкерных соединений используется прочный цементный раствор, предпочтительно М500. Однако для отделки также могут использоваться плиты M300 и M400.

Для обеспечения устойчивости и безопасности здания плиты перекрытия должны быть закреплены. Благодаря этому процессу плиты не смещаются и не разрушаются под собственным весом, а также под воздействием внешних сил, таких как сильный ветер или землетрясение. Анкерное крепление — это процесс надежного прикрепления перекрытий к каркасу или фундаменту здания с помощью болтов, арматуры, клеевых составов и других инструментов и материалов. При строительстве как жилых, так и коммерческих зданий правильное анкерное крепление имеет большое значение, поскольку оно улучшает структурную целостность всей конструкции и равномерно распределяет нагрузку.

Нюансы составления плана работ

На этапе проектирования здания создается план крепления перекрытий. Так выглядит взаимодействие крепежа с поверхностью и установленной арматурой на практике. На плитах перекрытия концы стержней диаметром 10 (мм) загибаются, натягиваются и свариваются с монтажными петлями.

При создании стяжки по краю поверхности вязальная проволока диаметром 4-6 (мм) скручивается в несколько слоев. С помощью уже существующих балок двойное или тройное скручивание стержней прочно скрепляет верхнюю и нижнюю поверхности друг с другом. Таким образом, пол будет полностью подготовлен к заливке бетона. В редких случаях концы сплавляются вместе.

Ниже описана процедура использования стержней для крепления:

• используемый крепежный элемент сгибается в форме петли, к которой крепится проушина панели;
• анкера, расположенные рядом, следует стянуть вместе, затем они привариваются друг к другу и к монтажным петлям;
• швы между ними заделываются цементом.

Ось несущей стены должна совпадать с ориентацией потолочных анкеров, которые также должны быть ровными и находиться на одинаковом расстоянии друг от друга. Для этого предварительно размечают поверхность их расположения. Изучаются будущие взаимодействующие поверхности, проверяется их геометрическая составляющая и рабочее состояние по схеме установления соединения.

При строповке часто создается прочный бетонный пояс, опоясывающий весь дом. Большие металлические штыри также могут использоваться для усиления анкеров перед их изготовлением и заполнением цементным раствором. Анкерное крепление основано на скреплении всех скрепляемых поверхностей между собой.

перед началом работ каждый крепеж тщательно осматривается, чтобы исключить любые дефекты.

Расходные материалы и оборудование

Для выполнения качественного крепежа необходимы следующие расходные материалы и оборудование:

• цементный (бетонный) раствор, бетономешалка, контейнеры, лопаты, строительный миксер;
• выбранные анкера (болты, пластины, винты, шурупы) и арматура для конкретного типа пола (вязальная проволока, стержни);
• резиновая киянка и обычный молоток;
• уголки, колышки, строительные шнуры, швеллеры;
• дрель, шуруповерт, шлифовальная машина, шпатель, кельма;
• клеевой состав (при необходимости, если отверстие под анкер будет заполняться клеем.);
• материалы для последующей отделки (стартовая и финишная шпаклевка, штукатурка, краска и т.д.d.);
• простой карандаш, рулетка, маячки, лазерный дальномер.

Дополнительно для работы необходимы тряпки, обувь и строительная одежда.

Если анкеровку выполняет строительная компания по договору, то у рабочих есть в наличии инструмент, а сама компания предоставляет заказчику расходные материалы по более низкой цене, чем предлагается на рынке (так как закупает их оптом у производителей).

Технология соединения этажей между собой

В целом, технологические принципы вступают в силу после укладки плит перекрытия и включают в себя следующее:

1. Проверка состояния потолка и стены, к которым будут крепиться анкера, очистка поверхности от пыли и грязи, разметка, указание места для крепления, подготовка схемы, материалов и приспособлений, в том числе работающих от электрической сети.
2. Скрепление полов между собой с помощью армированной сетки или прутьев. При необходимости сварка с монтажными петлями по краям плит перекрытия.
3. Формирование отверстий для установки анкеров в соответствии с принятой длиной. Здесь можно использовать фрикционные методы: прокладку из пластикового дюбеля, заливку пластификатора в месте расположения анкера, сварку выступающей части монтажной пластины и пластины, которая укладывается, например, между кирпичом.

После подготовительных работ при работе с железобетонными поверхностями, которые соединяются с различными стенами дома (кирпичными, пенобетонными и монолитными), необходимо выполнить следующие действия:

1. Если используется сварка плиты и металлической монтажной петли, то особое внимание уделите сварному шву, который должен составлять 8-10 (см). Для этого вам понадобятся специальные электроды (Э46), толщина которых составляет 3-4 (мм).
2. Связка осуществляется с помощью 2-3 стержней, с натяжением, а также с помощью армопояса. В первом случае сварка не нужна, а во втором она обязательна. Анкеры загибаются в петли или используется L-образный крепеж. Этот вариант особенно рекомендуется для кирпичных стен. Также укрепление кирпичной стены перед установкой крепежа выполняется в шахматном порядке, уделяя особое внимание первому слою кладки внизу конструкции стены и армированному поясу вверху.
3. Обычная перевязка идет между проушинами и петлями. Если на несущих панелях нет проушин, то листы крепятся к металлической пластине (50 х 50 мм, 100 х 100 мм). К нему приваривается штырь (крюк, арматурный стержень), конец которого вставляется в пояс.
4. Цементно-песчаный раствор наносится на любое анкерное соединение после проверки крепления. Это действие защищает крепеж от коррозии и внешних повреждений.

Акт крепления производится при отсутствии осадков. После закрепления необходимо нанести цементный раствор на швы между плитами. Несмотря на простоту задачи, она требует пристального внимания к процедурам, регламентированным нормативными документами.

Установка бетонного пояса по периметру необходима при креплении полых конструкций. Здесь бетон заливается поверх армированного каркаса.

Глубоко в конструкции внутреннее сопротивление пластин распределяет и компенсирует нагрузку, которую может выдержать анкер.

О креплении плит перекрытия вы узнаете из видео:

Распространенные проблемы и ошибки

Если крепление пола осуществляется не в соответствии с техническими строительными нормами, возможны следующие ошибки:

1. Растрескивание основания крепления. Это следствие неправильного выбора крепежа для конкретной поверхности, неправильного монтажа, высокой нагрузки, низкой несущей способности основания. Требует капитального ремонта и срочной замены соединения.
2. Поломка (перелом) анкера. Выбор некачественного материала, нарушение техники работы с ним, высокие нагрузки, из-за ошибок в расчетах, могут привести к выходу крепежа из строя. Здесь анкер выбивают из места крепления, основание заливают цементным раствором, а после высыхания, используя пазы или работая дрелью, устанавливают новый крепеж.
3. Выламывание защелки. Возникает как следствие неправильного монтажа и ошибок при выборе изделий, выхода из строя крепежной системы, неправильно рассчитанной нагрузки. Поэтому, выбирая анкер, обращайте внимание на технические характеристики изделий, маркировку, тип и степень динамических нагрузок для них.
4. Полное разрушение. Возникает в слабых, неукрепленных местах. Поэтому при устройстве полов важно укрепить стены и пол, чтобы работа с анкерными креплениями укрепила стену и прочно соединила все элементы. Здесь сварка и цементный состав служат лишь крепежным моментом.

Плиты, покрытые стяжкой, помогают предотвратить коррозию анкерных и армирующих элементов.

Устойчивость и безопасность любого здания в значительной степени зависят от того, насколько прочно закреплены плиты перекрытия. Прочно удерживая плиты, они не дают конструкции и ее содержимому давить на них и вызывать их смещение или разрушение. Кроме того, равномерно распределяя нагрузку по всей конструкции, эта процедура снижает вероятность разрушения конструкции.

Существуют различные способы крепления плит перекрытия, и каждый из них хорошо подходит для конкретного типа здания и набора строительных характеристик. Распространенными методами являются механические крепления, постнатяжение и использование арматуры. С помощью этих методов плиты перекрытия и другие элементы конструкции соединяются и укрепляются по мере необходимости.

Дополнительным фактором общей прочности и долговечности здания является правильное крепление. Целостность конструкции сохраняется с течением времени, даже при изменении нагрузок и условий, благодаря надежному креплению плит перекрытия. Это продлевает срок службы здания, снижает эксплуатационные расходы и повышает безопасность.

В заключение следует отметить, что крепление плит перекрытия — это важный элемент строительства, которым не стоит пренебрегать. Она необходима для обеспечения безопасности и структурной целостности здания, поэтому инженеры и строители должны учитывать ее в каждом проекте.
